毕业设计西门子plc变频器触摸屏的综合研究

  • 格式：doc
  • 大小：5.84 MB
  • 文档页数：64

中文摘要摘要在PLC控制系统中应用现场总线技术实现PLC与现场设备、客户端、服务器间实时通信，达到分散优化综合控制是工业控制领域的热门问题。

综合控制系统设计的优良直接影响着工业生产的经济性。

深入研究应用PLC及现场总线控制技术会为我国在工业自动化领域的进一步发展做出有益贡献。

工控行业领军企业的西门子的PROFIBUS与SIMATIC系列PLC控制系统提供了完善的软硬件支持和系统的解决方案。

这样缩短了工控系统的开发周期，扩展了设备间的通信能力，优化了软件设计，增强了系统兼容性。

因此从理论上研究PROFIBUS现场总线以及深入探讨西门子SIMATIC系列PLC能够拉近我国工业自动化与外国的差距，提升我国自动化产业的竞争力。

本文从分析PROFIBUS现场总线技术入手，研究PROFIBUS-DP协议及其报文结构，阐述SIMATIC S7-300系列PLC中PROFIBUS总线的应用。

用PLC取代原有继电控制系统，完成了硬件选型，程序块定义及梯形图程序编辑及仿真调试、下载，实现了对电机调速系统监控的设计。

这一研究的目的在于实现基于PROFIBUS现场总线的Siemens PLC S7-300控制系统设计及触摸屏界面组态，包括PLC控制系统设计、上位机管理和监控系统设计。

对于总线协议的研究可以更深入的掌握PROFIBUS的通信机制。

PLC控制系统与现场总线技术的结合，实现了系统高速实时通信的目的，增强了系统的稳定性，安全性和实时性。

关键词：PROFIBUS现场总线；S7-300 PLC；触摸屏Ⅰ英文摘要AbstractNow PLC control system is widely studied and applied in the field of industrial automation. PLC control system conbine with Field-Bus will keep PLC,Field-unit, client and service computer in real-time communication. This control system afect the industry production directly. So the combination of PLC control system and Field-Bus will become the hot spot in near future.The works of study and application of this combine system will enhance competence in this field of our country.Siemens, one of the most successful supplier of automation products in world wide,has successfully supply a series of software and hardware base on PROFIBUSand PLC. It has enlarged the ability of communication among field units, shortened the research cycle, optimized the software application, enhanced the system compatibility. So we should study the PROFIBUS Field-Bus from the theory of protocol level, and far more study the SIMATIC PLC. Those works will improve tech. a lot.This article describe the application of PROFIBUS in SIMATIC S7-300PLC, configure the hardware of the production line of wires in STEP 7,study the theory of PROFIBUS,analysis the protocols and message structure of PROFIBUS-DP define blocks of PLC.The purpose of this study is to design Siemens PLC S7-300 contorl system base on PROFIBUS Field-Bus. This control system include PLC field unit designing, the management of computer station and software simulations. The study of Field-bus protocols will promote the realization of PROFIBUS communications. The application of S7-300 PLC is valuable in the field of industry.The combination of PLC control system and Field-Bus tech.have fulfill the requirement of high speed communication，and ensure the system to be more reliable stable and efective.Keywords:PROFIBUS Field-Bus;S7-300 PLC;Touch ScreenⅡ目录目录第一章绪论 (1)1.1课题研究背景 (1)1.2PROFIBUS概述 (1)1.3现场总线技术的特点 (2)1.4本论文研究的意义及内容 (3)1.5方案论证 (4)第二章西门子可编程控制器S7-300 (6)2.1 可编程控制器基础 (6)2.1.1可编程控制器的产生 (6)2.1.2可编程控制器发展过程 (7)2.1.3可编程控制器的特点 (8)2.1.4可编程控制器的分类 (8)2.2 S7-300硬件模块 (10)2.2.1机架 (11)2.2.2电源模块 (11)2.2.3CPU (12)2.2.4信号模块 (12)2.2.5通信模块 (13)2.2.6功能模块 (13)2.2.7接口模块 (13)2.3硬件安装 (14)2.3.1 S7-300安装规范 (14)2.4组态硬件 (14)2.4.1创建一个项目 (15)Ⅰ目录2.4.2硬件配置 (16)第三章PROFIBUS网络 (18)3.1 PROFIBUS网络概述 (18)3.1.1PROFIBUS的优点 (18)3.1.2PROFIBUS的通信协议连接部件 (19)3.1.3PROFIBUS-DP网络的主站和从站 (20)3.2建立PROFIBUS-DP网络 (21)3.2.1集成DP接口的CPU作主站 (21)第四章触摸屏的使用 (25)4.1人机界面 (25)4.1.1人机界面的概述 (25)4.1.2人机界面未来发展趋势 (26)4.2触摸屏的基本工作原理 (26)4.2.1触摸屏的分类 (26)4.3 Wincc flexible概述 (28)4.3.1建立一个Wincc flexible项目 (28)4.3.2设置触摸屏的参数 (30)第五章变频器 (33)5.1变频器概述 (33)5.2变频器的工作原理 (34)第六章系统整体设计 (36)6.1控制任务 (36)6.1.1自动化生产线模型 (36)6.1.2控制系统技术要求 (37)6.2控制方案的设计 (38)Ⅱ目录6.2.1硬件的配置以及软件的编程 (38)6.3建立灌装生产线监控项目 (46)6.3.1设置触摸屏的通信参数 (46)6.3.2定义变量 (47)6.3.3组态监控画面 (48)6.3.4组态初始画面 (51)6.3.5组态运行画面 (52)6.3.6组态物料混合画面 (53)6.3.7组态参数设置画面 (54)6.3.8组态趋势视图 (54)6.3.9项目的集成模拟调试 (55)附录 (57)参考文献 (58)致谢 (59)Ⅲ吉林工程技术师范学院毕业论文第一章绪论1.1课题研究背景电子信息技术的飞速发展又给自动化工业控制系统带来了深刻的变革。

逐步形成了现在的以网络集成自动化为基础的企业信息系统。

它具有开放式、数字化、容易进行数据交换的特点。

它利用现场总线连接智能现场设备和自动化系统形成数字式、双向传输、多分支结构网络特色的自动控制系统。

这样，现场总线成为当今3C(Computer，Control，Communication)发展的结合点，也是过程控制技术、自动化仪表技术和计算机网络技术发展的交汇点，而且是信息技术、网络技术的发展在控制领域的集中体现，是信息技术、网络技术延伸到现场的必然结果。

因此，现场总线控制系统既是一个开放的通信网络，又是一种分布式控制系统，它作为智能设备的联系纽带，把挂接在总线上作为控制节点的职能设备连接为网络系统，并进一步构成自动化控制系统。

它在制造业、流程工业、交通、楼宇等方面的自动化控制系统得到越来越广泛的应用。

本文主要是研究PROFIBUS现场总线技术与PLC的结合应用。

1.2PROFIBUS概述PROFOIBUS（Process Field Bus）是现场级通信网络，作为工厂数字通信网络的基础，沟通了生产过程现场及控制设备之间及其与更高控制管理层之间的联系。

PROFIBUS目前占有全世界最大的现场总线份额，广泛应用于制造业自动化、过程自动化、电力、楼宇、铁路交通等领域。

计算机网络技术的飞速发展和工业生产要求，互联网己逐渐渗入我们生活的各个方面，为了满足运动控制要求，对不同电机的同步调速提出了越来越高的技术要求。

在实践中为了满足工业的生产需要进行技术改造，使生产线达到分别控制不同类电机调速的要求。

基于安装容易、节省成本、集中组态、减少维护成本和投资风险等因素考虑，采用PROFIBUS-DP总线网络下的PLC控制系统来改造电机的运动控制，使整条生产线系统框架的搭建和整个系统的配置和实现。

利用西门子现有自动化产品组建基于现场总线技术的控制系统，实现对现场设备的有效监视、控制等功能，为进一步应用和推广现场总线技术提供一个有效的实现平台。

合集下载

毕业设计--- 触摸屏 PLC变频器电动机综合控制

毕业设计--- 触摸屏 PLC变频器电动机综合控制

姓名专业班级XXXXXX论文名称触摸屏PLC变频器电动机综合控制指导教师摘要世界自动化机械总的趋势是提高自动化、提高生产率、提高柔性灵活性，技术含量和先进程度不断提高。

由于科学技术的发展，使得一些国产PLC具备一些主流PLC的功能：可靠性高，抗干扰能力强；配套齐全，功能完善，适用性强；易学易用，深受工程技术人员欢迎；系统的设计、建造工作量小，维护方便，容易改造；体积小，重量轻，能耗低；使用更加简洁方便。

21世纪，PLC会有更大的发展。

从技术上看，计算机技术的新成果会更多地应用于可编程控制器的设计和制造上，会有运算速度更快、存储容量更大、智能更强的品种出现；从产品规模上看，会进一步向超小型及超大型方向发展；从产品的配套性上看，产品的品种会更丰富、规格更齐全，完美的人机界面、完备的通信设备会更好地适应各种工业控制场合的需求；从市场上看，各国各自生产多品种产品的情况会随着国际竞争的加剧而打破，会出现少数几个品牌垄断国际市场的局面，会出现国际通用的编程语言；从网络的发展情况来看，可编程控制器和其它工业控制计算机组网构成大型的控制系统是可编程控制器技术的发展方向。

目前的计算机集散控制系统DCS（Distributed Control System）中已有大量的可编程控制器应用。

伴随着计算机网络的发展，可编程控制器作为自动化控制网络和国际通用网络的重要组成部分，将使得工业网络在工业及工业以外的众多领域发挥越来越大的作用。

本系统以PLC、变频器、触摸屏为研究对象，通过RS485通讯来实现：（1）两台PLC能够实现数据交换；（2）两台PLC、触摸屏能够控制电动机的运行状态；（3）可以通过人机界面来远距离地实现监视和控制PLC变频器及电动机的运行状态。

本控制系统包括对汇川PLC控制器，汇川变频器，三相交流步进电机，汇川触摸屏的使用。

目录第一章前言 (4)1-1 工业控制网络的发展 (4)1-2.工业以太网技术的特点 (5)第二章PLC和变频器通信项目设计 (8)2-1系统结构图 (8)2-1-1 汇川PLC硬件特点 (8)2-2项目要求实现的功能 (9)2-3 I/O分配 (9)2-4 通讯成功具备的关键点 (10)2-4-1 硬件上 (10)2-4-2 软件上 (11)2-4-3 变频器的使用和设置 (12)2-4-3-1 功能指示灯说明 (14)2-4-3-2 变频器参数设置 (14)2-5 编程流程图 (14)2-6 源程序及图片 (17)2-6-1 从站 (17)2-6-2 主站 (18)第三章毕业设计、实习感想 (25)3-1 实习感想 (25)3-2 毕业设计感想 (25)第四章参考文献 (26)第一章前言1-1 工业控制网络的发展工业控制网络的发展是伴随着控制系统的变革而发展起来的。

基于PLC和触摸屏的电机变频调速控制系统设计与实现

基于PLC和触摸屏的电机变频调速控制系统设计与实现

基于PLC和触摸屏的电机变频调速控制系统设计与实现文章以西门子S7-200系列PLC的CPU224XP作为核心控制处理器，以西门子SMART700触摸屏作为人机交互界面，通过人机交互界面对电动机的运行状态进行监视及控制，完成电动机的启停、变频调速、正反转运行。

实验结果表明：该系统工作稳定、运行可靠、控制精度较高。

标签：PLC；触摸屏；变频调速引言PLC以其编程简单方便、控制稳定可靠、功能强大等优点通常作为控制器广泛应用于现代工业控制领域，触摸屏作为人机交互界面在一定程度上减少PLC 的外部I/O点的使用以及减轻系统外部按钮开关的连线复杂程度，同时也提高了运行维护的方便性。

本设计选择西门子PLC的CPU224XP为核心控制处理器，西门子SMART700触摸屏，通过PLC、触摸屏软、硬件设计与调试，在实验室实现三相异步电动机的启停、变频调速、正反转运行。

1 系统设计总体方案电机变频调速控制系统原理框图如图1所示，计算机下载程序到PLC和触摸屏，通过触摸屏输入指令，PLC将信号传给变频器，由变频器实现三相异步电动机的启停、变频调速、正反转运行。

2 控制系统硬件设计2.1 硬件的选择PLC型号为西门子14输入10输出的CPU224XP，可连接7个扩展模块，6个独立的高速计数器（100KHz），2个100KHz的高速脉冲输出，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力，能够满足变频调速的要求。

SMART700触摸屏分辨率较高，具备强大的通信能力，它可以同西门子PLC之间进行通讯，并且为用户提供一个友好的界面，便于用户对控制系统中的设备运行情况进行监控和控制。

变频器选择西门子MICROMASTER440，是专门针对与通常相比需要更加广泛的功能和更高动态响应的应用而设计的，具有快速响应输入和定位减速斜坡功能，是实现变频调速的主要部件，三相异步电动机选择功率为750W。

2.2 硬件电路设计3 控制系统软件设计3.1 PLC程序设计3.1.1 PLC程序流程图PLC经初始化后，可通过触摸屏和外部按钮发出信号，经变频器控制电机的启停、正反转、加速和减速，当完成指令之后，一个周期结束，PLC的流程图如图3所示。

触摸屏在西门子PLC模拟量控制变频器中的应用

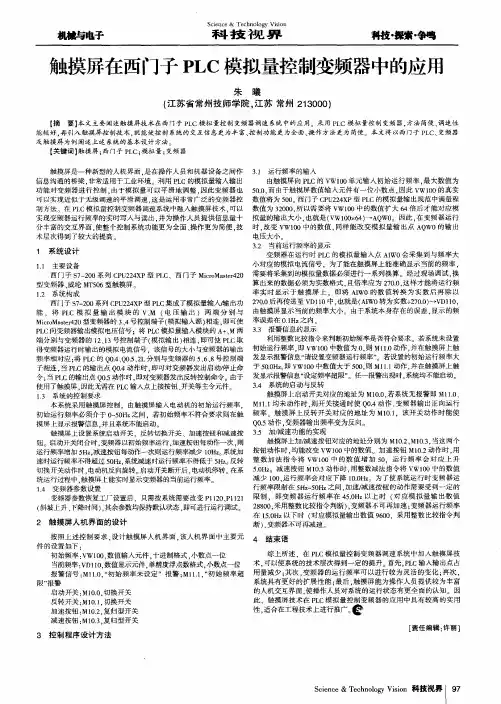

触摸屏在西门子PLC模拟量控制变频器中的应用

触摸屏是一种新型的人机界面 ． 是在操作人员和机器 设备之间作 信息沟通的桥梁 ， 非常适用于工业环境 利用 Ｐ Ｌ Ｃ的模拟量输入输出 功 能 对 变频 器 进 行 控 制 ． 由于模拟量 可以平滑地 调整 ． 因 此 变 频 器 也 可 以实 现 近 似 于 无 级 调 速 的平 滑 调 速 ． 这 是 运 用 非 常 广泛 的 变 频 器 控 制方法 在 Ｐ Ｌ Ｃ模 拟量 控 制 变 频 器 调 速 系统 中融 入 触 摸 屏 技 术 ． 可 以 实现变频器运行频率 的实时写入与读出 ． 并为操作人 员提 供信息量十 分丰 富的交互界面 ． 使整个控制 系统功能更为全面 、 操作 更为简便 ． 技 术层 次得到 了较大 的提高
机械与电子 ຫໍສະໝຸດ Ｓ ｃ 科 ｉ ｅ ｎ ｃ ｅ ＆ 技 Ｔ ｅ ｃ ｈ 视 ｎ ｏ ｌ ｏ ｇ ｙ 界 Ｖ ｉ ｓ ｉ ｏ ｎ
科技
・
探索・ 争鸣
触摸屏在西门子 Ｐ Ｌ Ｃ模拟量控制变频器中的应用
朱 曦 （ 江 苏省 常 州技师 学 院 ， 江苏 常州 ２ １ ３ ０ ０ ０）
【 摘 要】 本文主要 阐述触摸屏技术在西 门子 Ｐ Ｌ Ｃ模拟量控制 变频 器调速 系统 中的应用。采 用 Ｐ Ｌ Ｃ模拟量控 制 变频器 ， 方法简便 、 调速性
由触摸屏 向 Ｐ Ｌ Ｃ的 Ｖ ＷＩ Ｏ ０ 单元输 入初始运行频 率 ． 最大数值 为 ５ ０ ． ０ ． 而 由于触摸屏数 值输入元件有一位小数 点 ． 因此 Ｖ Ｗ１ ０ ０的真实 数值将为 ５ ０ ０ 西门子 Ｃ Ｐ Ｕ ２ ２ ４ Ｘ Ｐ型 Ｐ Ｌ Ｃ的模拟量输出规范中满量程 数值 为 ３ ２ ０ ０ ０． 所 以需 要将 ｖ ｗ１ ｏ ０中的数值扩 大 ６ ４倍后才能对 应模 拟量 的输 出大小 ， 也就是 （ Ｖ Ｗ１ ０ ０ ｘ ６ ４ ） － － ￣ Ａ Ｑ Ｗ０ 。因此 ， 在变频器运行 时． 改变 Ｖ Ｗ１ ０ ０中的数 值 ， 同样 能改变模 拟量输 出点 Ａ Ｑ Ｗ０的输 出 电压 大小 。 ３ ． ２ 当前运行频率 的显示 变频器 在运行 时 Ｐ Ｌ Ｃ的模 拟量输入点 Ａ Ｉ Ｗ０ 会采集 到与频 率大 小对应 的模拟 电流信号 ．为了能在触摸屏上能准确显示 当前 的频 率 ， 需要将采集到 的模拟量数据必须进行一系列换算 。经 过现场调试 ， 换 算 出来的数据必须 为实数格式 ． 且倍率应 为 ２ ７ ０ ． ０， 这样 才能将运行频 率 实 时显 示于 触摸 屏 上 ．即将 Ａ Ｉ Ｗ０的数 值转 换 为实 数后 再 除以 ２ ７ ０ ． ０ 后再传送 至 Ｖ Ｄ １ １ ０中 、 也就是（ Ａ Ｉ Ｗ０ 转为实数＋ ２ ７ ０ ． ０ ） 一ｖ Ｄ １ １ Ｏ ， 由触 摸屏显示 当前 的频率大小 由于系统本身存在 的误差 ． 显示 的频 率误 差 在 ０ ． １ Ｈ ｚ 之 内 ３ ． ３ 报警信息 的显示 利用整数 比较指令来判 断初始频率是 否符合要求。若系统未设置 初始运行频率 即Ｖ Ｗ１ ０ ０中数值为 ０ ． 则 Ｍ１ １ ． Ｏ动作 ， 并在触摸屏上触 发显示报警信息“ 请设 置变频器运行频率” 若设置的初始运行频率大 于５ ０ ． Ｏ Ｈｚ ． 即 ＶＷ１ ０ ０中数值大于 ５ ０ ０ ． 则 Ｍ１ １ ． １动作 ． 并在触摸 屏上触 发显示报警 信息“ 设定频率超限” 任一报警 出现时 ， 系统均不能启动。 ３ ． ４ 系统的启 动与反转 触摸屏上启动开关对应的地址 为 Ｍ１ ０ ． ０ ， 若系统无报警 即 Ｍ１ １ ． ０ 、
plc触摸屏毕业设计

plc触摸屏毕业设计

plc触摸屏毕业设计PLC触摸屏毕业设计在现代工业自动化领域中，PLC（可编程逻辑控制器）触摸屏起着举足轻重的作用。

PLC触摸屏是一种集成了PLC控制和人机界面的设备，它通过直观的触摸屏操作界面，实现对工业设备的监控和控制。

因此，PLC触摸屏的设计和开发对于工业自动化领域的发展至关重要。

本文将探讨PLC触摸屏毕业设计的相关内容。

首先，PLC触摸屏毕业设计需要考虑的一个重要方面是硬件设计。

在硬件设计中，需要选择合适的触摸屏尺寸、显示屏分辨率和触摸屏技术。

触摸屏尺寸应根据实际应用场景和操作需求来确定，一般有7寸、10寸等多种规格可选。

显示屏分辨率应足够高，以确保操作界面的清晰度和细节展示。

触摸屏技术常见的有电阻式触摸屏和电容式触摸屏，根据具体需求选择合适的技术。

其次，PLC触摸屏毕业设计还需要考虑软件设计。

软件设计包括界面设计和功能设计两个方面。

界面设计需要注重用户体验，界面简洁明了、操作直观，能够方便用户进行设备监控和控制。

功能设计需要根据实际应用需求确定，可以包括实时数据显示、报警功能、历史数据查询等功能。

此外，还需要考虑软件的稳定性和可靠性，以确保系统的正常运行。

在PLC触摸屏毕业设计中，还可以考虑一些创新的功能和特性。

例如，可以加入语音识别功能，使用户可以通过语音指令对设备进行控制，提高操作便利性和效率。

另外，可以考虑加入网络通信功能，实现对设备的远程监控和控制，方便用户在不同地点进行操作。

这些创新的功能和特性可以提升PLC触摸屏的竞争力，满足不同用户的需求。

在PLC触摸屏毕业设计的过程中，还需要进行实验验证和性能测试。

通过实验验证，可以验证设计的可行性和有效性。

性能测试可以评估PLC触摸屏的性能指标，如响应速度、稳定性、抗干扰能力等。

通过实验验证和性能测试，可以对设计进行改进和优化，提高PLC触摸屏的性能和可靠性。

最后，PLC触摸屏毕业设计的成果可以应用于实际工业自动化领域。

工业自动化领域对PLC触摸屏的需求越来越大，因此，优秀的毕业设计成果可以为学生提供就业和发展的机会。
