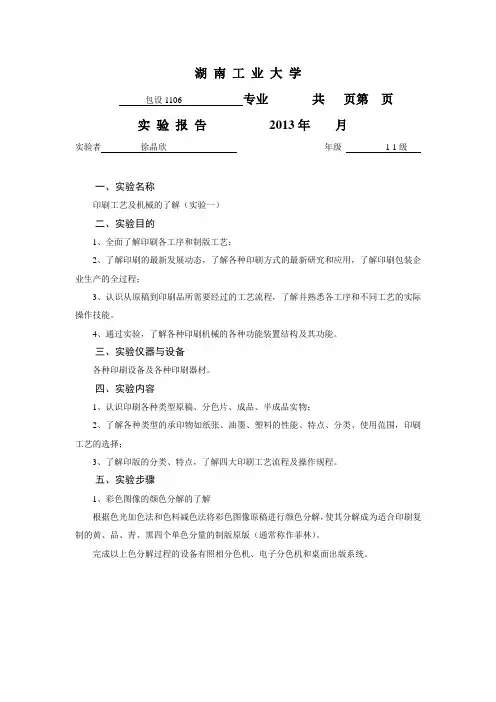

湖南工业大学
包设1106 专业共页第页
实验报告 2013年月
实验者徐晶欣年级 1 1级
一、实验名称
印刷工艺及机械的了解（实验一）
二、实验目的
1、全面了解印刷各工序和制版工艺；
2、了解印刷的最新发展动态，了解各种印刷方式的最新研究和应用，了解印刷包装企业生产的全过程；
3、认识从原稿到印刷品所需要经过的工艺流程，了解并熟悉各工序和不同工艺的实际操作技能。
4、通过实验，了解各种印刷机械的各种功能装置结构及其功能。
三、实验仪器与设备
各种印刷设备及各种印刷器材。
四、实验内容
1、认识印刷各种类型原稿、分色片、成品、半成品实物；
2、了解各种类型的承印物如纸张、油墨、塑料的性能、特点、分类、使用范围，印刷工艺的选择；
3、了解印版的分类、特点，了解四大印刷工艺流程及操作规程。
五、实验步骤
1、彩色图像的颜色分解的了解
根据色光加色法和色料减色法将彩色图像原稿进行颜色分解，使其分解成为适合印刷复制的黄、品、青、黑四个单色分量的制版原版（通常称作菲林）。
完成以上色分解过程的设备有照相分色机、电子分色机和桌面出版系统。
2、印版制作的了解
不同的印刷方式印版的制作方法是不同的，对于平版印刷方式，主要是阳图型PS 版的
晒制。它的制作步骤是：曝光→显影→水冲洗→除脏→拷版→擦显影墨→涂保护胶。
凹版印版的制作方法也有很多，有腐蚀制版法、雕刻制版法、复制制版法。其中腐蚀制
版法中的影写法的制作步骤是：碳素纸敏化处理→晒网线→晒阳图→过版→显影→填版→腐
蚀→去胶膜和保护墨→镀铬。
丝网制版法有手工制版法、感光制版法。其中感光制版法中的直接制版方法的步骤是：
绷网→丝网前处理→涂布感光胶→晒版→显影→晾干、全面曝光→修边处理。
柔性印版材料不同，制作方法也不同，其中使用较广泛的是固体硬化型感光树脂版，它
的制作步骤是：曝光（包括主曝光、背面曝光）→冲洗→干燥→后处理→后曝光→防粘处理。
3、印刷材料的了解
（1）了解各种印刷承印物的用途、尺寸规格，及各种印刷用纸的印刷适性，如纸张的
平滑度、吸墨性、含水量、丝缕方向、表面强度、白度、尺寸稳定性等等。
（2）了解印刷油墨的组成、用途及其印刷适性，如流动性、粘度、触变性、屈服值、
墨丝长度、干燥性能等等。
4、印刷过程的了解
（1）了解和掌握平版印刷的原理和特点。
平版印刷的工艺过程是：印刷准备（包括印刷用纸、油墨、润版液、水绒辊的准备、印
版质量的检查、色序的安排、装版、印刷压力的调整等）→试印刷→正式印刷。
（2）了解和掌握凹版印刷的原理和特点。
凹版印刷的工艺过程是：原材料的准备（包括承印物、油墨）→印版滚筒的安装→刮墨
刀的安装与调节→试印刷→正式印刷。
（3）了解和掌握柔性版印刷的原理和特点。
白青品黄蓝绿红黑
Y 印版
原稿
滤色片
Y 阴片
Y 阳片
M C 彩色原稿分解原理图
柔性版印刷的工艺过程是：印刷准备（包括上墨、上版、上承印物）→压力调节（包括墨辊与网纹辊、网纹辊与印版滚筒、印版滚筒与压印滚筒）→试印刷→正式印刷。
（4）了解和掌握丝网印刷的原理和特点。
丝网印刷的工艺过程是：印刷准备（包括安装刮墨刀、丝网印版、回墨刀、调配油墨、承印物的印前处理）→压力调节（包括墨辊与网纹辊、网纹辊与印版滚筒、印版滚筒与压印滚筒）→试印刷→正式印刷→干燥。
六、实验总结
通过实验操作，我发现优缺点
①优点：制版工作简便，成本低廉。套色装版准确，印刷版复制容易。印刷物柔和软调。可以承印大数量印刷。
②缺点：因印刷时水胶之影响，色调再现力减低，鲜艳度缺乏。版面油墨稀薄（只能表现70%能力，所以柯式印的灯箱海报必须经过双面印刷才可以加强其色泽）。特殊印刷应用有限。应用范围
①海报、②简价、③说明书、④报纸、⑤包装、⑥书籍、⑦杂志、⑧月历、⑨其他有关彩色印刷及大数量之印刷物。
优缺点
①优点：制版工作简便，成本低廉。套色装版准确，印刷版复制容易。印刷物柔和软调。可以承印大数量印刷。
②缺点：因印刷时水胶之影响，色调再现力减低，鲜艳度缺乏。版面油墨稀薄（只能表现70%能力，所以柯式印的灯箱海报必须经过双面印刷才可以加强其色泽）。特殊印刷应用有限。应用范围
①海报、②简价、③说明书、④报纸、⑤包装、⑥书籍、⑦杂志、⑧月历、⑨其他有关彩色印刷及大数量之印刷物。（一）纸张的掉粉、掉毛
纸张表面细小的纤维、涂料粒子脱落的现象，叫做纸张的掉粉掉毛。从纸张上脱落下来的纤维、粒子堵塞印版的网纹，造成印刷品脏污，并使印版的耐印力下降。
为了防止或减缓纸张的掉粉、掉毛，应选择表面强度高的纸张印刷；在油墨中加入撤粒剂，降低油墨的粘着性；在油墨中加入稀释剂或低粘度的调墨油，降低油墨的粘度；适当地降低印刷压力、印刷速度。
（二）油墨的叠印不良
后印的油墨不能很好地附着在先印的油墨之上，或者后一色的油墨把先印的油墨带走，使印刷品色彩的饱和度下降，这一现象叫做油墨的叠印不良。这是多色胶印机常见的故障。
为了防止油墨的叠印不良，在多色胶印机上，使用的油墨，粘着性和粘度应按印刷顺序依次减小。印版上的墨层厚度最好能按照印刷顺序依次增大。
（三）套印不准
指印张上的图象发生纵向（沿纸张的输送方向）、横向（与纸张输送方向垂直）或局部出现的偏移现象，一般是纸张和印刷机引起的。
从纸张方面排除套印不准的措施有：检查纸张的裁切精度，使之达到规格要求；吊晾纸张，消除卷曲、波浪形、紧边等纸病；采用丝缕相同的纸张印刷等。
从印刷机方面排除套印不准的措施有：调节前挡规、侧挡规到正确的位置；调节摆动牙位置；更换被磨损的叼纸牙；调节套准印机构，使各部件动作协调等。
（四）印品空白部分上脏
印刷品空白部分出现墨污的现象。
排除的措施有：增加印版的供水量；增大润湿液的酸性，增加水辊的压力；对版面进行亲水性处理等。
平版印刷中，常见的故障还有印品背面蹭脏、花版、糊版、掉版、墨杠等。
湖南工业大学
包设1106 专业共页第页
实验报告 2013年月
实验者徐晶欣班级 11级
一、实验名称
印前输入设备的操作（实验二）
二、实验目的
1、通过实验，了解和掌握各种印前输入、输出及检测设备的操作。
2、熟悉原稿及其特性，了解图像调整及处理方法，掌握版面处理软件的使用以及图文合一等版面处理。
三、实验仪器与设备
纷腾9800XL扫描仪
四、实验内容
1、学习图像的数字化方法，了解输入、输出设备的工作原理，熟悉扫描设备，掌握图像扫描工艺和工艺参数设定。
2、版面内容设计
五、实验步骤
1、纷腾9800XL扫描仪的操作步骤
（1）打开扫描仪将其预热10分钟，以保证扫描仪处于稳定状态；
（2）双击ScanWizard Pro图标，将要扫描的原稿放在扫描仪的玻璃板上；
（3）进入“预览”视窗，单击“扫描介质”图标，从出现的子菜单中选择原稿的类型（是反射稿还是透射稿），要注意图标形状的变化；
（4）单击“预览”键，开始预览，图像将会出现在“预览”视窗中；
（5）从“预览”视窗的工具中选择“扫描选框”工具，在要扫描的区域周围拖动鼠标划一个矩形进行选择，在选区周围将看到一个闪动的选框；
（6）对待扫描的图像进行分辩率、色彩模式、位深、去网等设置；
（7）在“预览”视窗中看到满意的图像，单击“扫描”键，开始扫描，并将扫描文件进行保存。
2、将所准备的包装盒进行扫描：
（1）设定扫描分辨力300dpi，放大倍数100%，RGB扫描模式，去网
（2）设定扫描分辨力300dpi，放大倍数100%，RGB扫描模式，不去网
（3）设定扫描分辨力300dpi，放大倍数100%，CMYK扫描模式，去网
将扫描得到的包装盒电子稿储存下来并对比分析所得到的3个文件的区别。
六、实验总结
通过实验操作，我懂得1.图像的模拟/数字转换：将模拟图像信号转换为数字图像信号的过程和技术。
2.过程：模拟/数字转换(A/D)分为三步，模拟信号采样、量化、编码。
3.采样：按照某种时间间隔或空间间隔，采集模拟信号的过程(空间离散化)。
4.量化：将采集到的模拟信号归到有限个信号等级上(信号值等级有限化)。
5.编码：将量化的离散信号转换成用二进制数码0/1表示的形式。
6.采样频率：单位时间或单位长度内的采样次数，表示公式见图所示。
7.量化位数：模拟信号值划分的等级数。一般按二进制位数衡量。量化位数决定了图像阶调层次级数的多少。了解了如何把文字数字化的过程。
七、思考
1、图像扫描分辨力的设置与哪些因素有关？
2、RGB模式扫描与CMYK模式扫描得到的文件有什么不同？
3、扫描印刷品原稿时为什么要进行去网处理，去网和不去网处理有什么区别？
2.答：RGB是所有基于光学原理的设备所采用的色彩方式，如显示器就是以RGB方式工
作的。RGB的色彩范围要大于CMYK，所以，RGB能够表现的许多颜色，尤其是鲜艳而明亮的色彩，根本就印不出来。这就是把色彩模式从RGB转化到CMYK时，画面为什么会变暗的原因。用RGB方式编辑，而以CMYK方式显示是一种比较好的解决方法。Photoshop 在CMYK方式下工作时，一方面因色彩通道比RGB多一个，另一方面，它还要用RGB的显示方式来模拟出CMYK的显示器效果，并且，CMYK的运算方式与基于光学原理的RGB 完全不同。因此，用CMYK方式编辑图像的效率自然要低多了。
3.答：印刷品图像本身是由有规律排列的网点组成的（术语叫半连续调图像），如果拿
来做原稿做再次印刷，又会进行第二次加网，视觉上会有粗糙感；更主要的是，两种规律排列的网点叠加会发生干涉条纹（术语上叫龟纹），严重影响印刷品质
湖南工业大学
包设 1106 专业共页第页
实验报告 2013年月
实验者徐晶欣班级 11级
一、实验名称
印前图文信息处理（实验三）
二、实验目的
1、通过实验，了解和掌握各种印前图形、图像和文字处理技术。
2、了解图像调整及处理方法，掌握版面处理软件的使用以及图文合一等版面处理。
3、了解专色、陷印、拼大版、分色等印前术语，掌握其处理方法。
三、实验仪器与设备
电脑及图形图像处理软件
四、实验内容
1、学习图像、图形的处理及色彩校正等方法，了解图形、图像的区别及印前处理时的注意事项。
2、掌握专色的概念及其设定方法。
3、掌握陷印的概念及其处理方法。
4、掌握拼大版软件常规用法。
4、掌握印前分色加网效果及其处理方法。
五、实验步骤
1、印前图像处理
（1）图像阶调层次调整方法
（2）图像的颜色调整
（3）图像清晰度调整（锐化、平滑及去网处理）
（4）专色设定及其处理方法
（5）PS与CD中的陷印处理
（6）数字印前分色方法及设置
2、利用计算机设计制作一个彩色包装盒，版面设计要求要有规矩线、裁切线、出血量等。
3、掌握拼大版软件Preps6.0，并可以根据以下要求进行拼大版处理。
(1) 使用拼大版软件，在对开纸上实现一个16 开本的16 页杂志书刊的大版。具体要
求：
?装订方式：胶订；
?印刷方式：套版印刷
?需添加标记：色标、套准线、裁切线、封面要有压痕线等；
?将正反印张的大版预览图打印粘贴在实验报告后面
(2) 使用拼大版软件，在全张纸上实现一个32 开本的32页书刊的大版。具体要求：
?装订方式：骑马订
?印刷方式：左右翻身
?需添加标记：色标、套准线、裁切线、出血、咬口位置等；
?将印张的大版预览图打印粘贴在实验报告后面
六、实验总结
学会了印前处理，通过用photoshop软件和corelDRAW软件来处理图片，
1、确定图片精度为300dpi/像素/英寸
2、确定图片模式为CMYK模式
3、确定实底（如纯黄色、纯黑色等）无其它杂色
4、文件最好为未合并层的PSD文件格式
5、图片内的文字说明最好不要在Photoshop内完成，因为一旦转为图片格式以后，字会变毛。
Photoshop作业，一般只包含图象范畴。如果是做一个印刷页面，最好将图象、图形、文字分别使用不同的软件进行处理。
对于交付印刷的图象，最主要的是要注意图象的分辨率和图象尺寸的问题；一般计算公式为：分辨率= 加网线数*（1.5-2）。其次是色彩模式的问题；彩色图象的色彩模式，要使用CMYK 形式。
黑白图象，如不是特殊要求，一般为灰度模式。对于象条形码这种一定要表现成点阵图象形式的线条稿图象，则一般分辨率不低1200dpi，色彩模式为二值（Bitmap）。再则，网点搭配也是很重要的影响图象质量的问题。
对于反差、网点大小及灰色的平衡数据的CMYK网点搭配情况，一定要与后序印刷工艺相匹配。
例如：如果使用胶版纸印刷，一般网点反差为5%-85%之间；如果是铜版纸印刷，网点反差在2%-98%之间。
七、思考（任选三题）
1、什么是出血？什么情况下要设置出血？一般的出血量是多少？
2、什么是陷印？陷印处理的原则是什么？
3、反白字体在印刷中可能出现的故障是什么？应该如何处理？
4、文字在转曲线输出时容易出现什么问题？
5、PHOTOSHOP制作文字和图像时有何优缺点？
1、答：是用来界定图片或色地的哪些部分需要被裁切掉的线。（出血线以外的部分会在印刷品装订前被裁切掉。所以也叫裁切线。）出血就是出血线以外的图片或色地，也就是会被裁切掉的部分。为防止裁出边有飞白，影响效果。一般的出血量是3mm.
2、答：陷印也叫补漏白，又称为扩缩，主要是为了弥补因印刷套印不准而造成两个相邻的不同颜色之间的漏白。当人们面对印刷品时，总是感觉深色离人眼近，浅色离人眼远，因此，在对原稿进行陷印处理时，总是设法不让深色下的浅色露出来，而上面的深色保持不变，以保证不影响视觉效果。实施陷印处理也要遵循一定的原则，一般情况下是扩下色不扩上色，扩浅色不扩深色，还有扩平网而不扩实地的意思。有时还可进行互扩，特殊情况下则要进行反向陷印，甚至还要在两邻色之间加空隙来弥补套印误差，以使印刷品美观。
4、答：要注意文字转区曲，这是因为你做的字体万一输出公司电脑里没有就会用另一种字体代替，而这又不是你需要的字体，所以要求你在出片前把字体转为曲线，以防字体丢失。
湖南工业大学
包设专业共页第页
实验报告 2012年 5 月
实验者徐晶欣年级 1106 同实验者朱娟
一、实验名称
彩色数码打样（实验四）
二、实验目的
1、掌握印前制作的方法及能熟练使用各种处理软件。
2、通过实验掌握数码打样，了解数码打样与胶印打样的区别、色彩管理在数码打样中的作用。
三、实验仪器与设备
EPSON STYLUS Pro9600数码打样机
四、实验内容
数码打样
五、实验步骤
1、打开和关闭数码打样机电源，了解数码打样机的按键功能；
2、打开EFI colourproof软件，创建和管理系统工作流程；
3、Job Explorer 中的设置；
4、打印和监控打印作业。
六、注意事项
设计的彩色稿应符合印刷的各种要求。
七、实验总结
八、现在有两种类型的数码彩色打样方法，一种是半色调打样，另一种是连续调打样，这两种打样各自有不少技术实现，如激光染料去除(Laser Dye Removal)技术、彩色喷墨复制技术、染料热升华技术、激光彩色打印技术和热转移复制技术等。每种数码打样技术有其优点，也存在不足，设备和消耗材料的价格可能有很大差别。但只要进行了正确的管理和标定，每种数码打样技术均能产生很准确的颜色。在讨论数字打样技术时，不能只考虑各种彩色打样技术的优点和缺点，还必须从经济角度对每种打样技术作出判断。例如，喷墨复制技术与染料热升华技术均能够产生非常准确的彩色打样搞，但两者的成本是不同的。因此，为每一位客户找到合适的数码打样方法不是一件轻松事，因为客户的要求和喜好是各式各样的。彩色打样的主要变化不是来自前面所提到的技术和系统。相反，它来自嵌入式工艺流程设计及较低投资与使用成本。越来越多的软件厂商与喷墨打印机结合，仅仅是对未来的一种暗示，这些系统将来一定被安装在Macintosh或PC上，成为新一代数字打样平台。
八、思考题
1、什么是打样？打样的作用是什么？
2、印前过程中的色彩管理是否有必要，为什么？
3、屏幕打样有何优缺点？
1、答：在正式印刷前，预先复制样图的过程。一方面可以让客人确认印刷品有没有问题
另一方面样品可以拿来检查发现错误以避免在接下去大批量生产的时候造成重大损失。2、答：显示器虽然是一个计算机输出设备，
但对设计人员来说，它却是调节颜色、进行颜色搭配、观察图像深浅、进行层次调节的一个重要参考窗口。虽然我们都知道显示器上的颜色和印刷出来的颜色有差距，但对图像的层次、深浅，清晰度等方面的判断都是依据显示器的显示而来的，因为我们不可能对每一个像素的颜色数据都去判读。其次，显示器是设计时的视觉中心，不管图像的色彩模式是什么，都要反映到显示器上来。RGB色彩模式的数字图像要显示器表现，CMYK色彩模式的数字图像也要经转换在显示器上显示出来，同一文件的这两种色彩模式的图像可能在显示器上的颜色会有差别。
3、答：显示器上显示的颜色与被印颜色之间的关系以及如何使它们最为贴近地相匹配，人们已经进行了大量的研究。从经验上，我们得知，如果生产链中每一设备都恰当特征化，并且严格控制周围的照明条件，软打样就会非常精确。但是颜色准确性不是决定打样方法可用性的唯一因素，软式打样缺乏某些应用所需的轻便性及耐久性，它不能在不同的照明条件下进行评价，也不能把它们拿在手上或挂在墙上。目前，存在于软打样中的最大的问题是仿真显示的准确性有待进一步提高。现在专业级的显示器的软打样系统质量已经有了保障，但在普通计算机上，显示器仍然无法满足软打样的质量。
