在各类机械中，常需要某些构件实现周期性的运动和停歇。
能够将主动件的连续运动转换成从动件有规律的运动和停歇的机构称为间歇运动机构。
而实现间歇运动的四种常用机构分别为：棘轮机构、槽轮机构、凸轮式间歇运动机构和不完全齿轮机构。

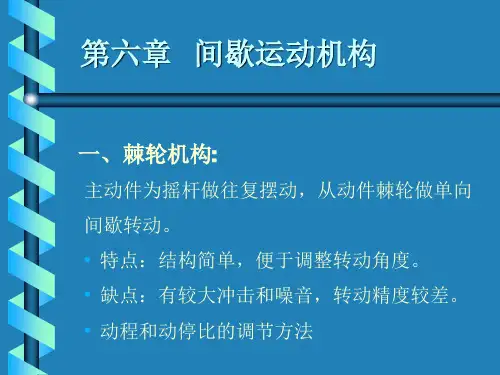

一、棘轮机构棘轮机构的类型很多，从工作原理上可分为轮齿啮合式和摩擦式棘轮机构；从结构上可分为外啮合式和内啮合式棘轮机构；从传动方向上分为单向（单动和双动）式和双向式棘轮机构。
棘轮机构是把摇杆的摆动转变为棘轮的间歇回转运动。
其优点轮齿式棘轮机构运动可靠，棘轮转角容易实现有级调节，但在工作过程中棘爪在齿面上滑行，齿尖易磨损并伴有噪音，同时为使棘爪能顺利落入棘轮槽，摇杆摆角应略大于棘轮转角，这样就不可避免地存在空程和冲击，在高速时尤其严重，所以常用在低速、轻载下实现间歇运动。
摩擦式棘轮机构传递运动平稳、无噪声，棘轮转角可作无级调节。
图1 单向轮齿啮合式棘轮但由于运动准确性差，不宜用于运动精度要求高的场合。
在工程实践中，棘轮机构常用于实现间歇送进（如牛头刨床）、止动（如起重和牵引设备中）和超越（如钻床中以滚子楔块式棘轮机构作为传动中的超越离合器，实现自动进给和快速进给功能）等场合。
图2 摩擦式棘轮二、槽轮机构槽轮机构又称马尔他机构或日内瓦机构，也是常用的间歇运动机构之一。
普通平面槽轮机构有外接式槽轮机构（图3）和内接式槽轮机构（图4）两种类型。
它主要是由带有均布的径向开口槽的槽轮２、带有圆柱销Ａ的拔盘１以及机架组成。
图3 外接式槽轮机构图4 内接式槽轮机构槽轮机构的工作过程是：主动拨盘１上的圆柱销Ａ进入槽轮２上的径向槽以前，拔盘上的凸锁止弧α将槽轮上的凹锁止弧β锁住，则槽轮静止不动。
当拔盘圆柱销Ａ进入槽轮径向槽时，凸、凹锁止弧刚好分离，圆柱销可以驱动槽轮转动。
当圆柱销脱离径向槽时，凸锁止弧又将凹锁止弧锁住，从而使槽轮静止不动。
因此，当主动拨盘作连续转动时，槽轮被驱动作单向的间歇转动。
外接式槽轮机构的主动拨盘１与槽轮２转向相反；内接式槽轮机构的主动拨盘１与槽轮２转向相同，且传动平稳、占空间小，槽轮停歇时间较短。
间歇机构知识点总结1. 间歇机构的分类根据间歇机构的工作原理和结构特点，可以将其分为几种不同的类型。
（1）齿轮式间歇机构齿轮式间歇机构是一种将旋转运动转化为间歇运动的机构。
它由一个或多个齿轮组成，通过齿轮的啮合来实现间歇运动。
齿轮式间歇机构可以按照齿轮的类型和结构特点来进行分类，包括齿条间歇机构、齿轮与摇杆间歇机构、齿轮与斜面间歇机构等。
（2）摇杆式间歇机构摇杆式间歇机构是一种通过摇杆的摆动来实现间歇运动的机构。
它由一个或多个摇杆组成，通过摇杆的连杆机构来实现间歇运动。
摇杆式间歇机构可以按照摇杆的结构特点和摆动方式来进行分类，包括曲柄摇杆机构、直线摇杆机构、重返式摇杆机构等。
（3）连杆式间歇机构连杆式间歇机构是一种通过连杆的运动来实现间歇运动的机构。
它由一个或多个连杆组成，通过连杆的连杆机构来实现间歇运动。
连杆式间歇机构可以按照连杆的结构特点和运动方式来进行分类，包括双曲柄连杆机构、滑块连杆机构、摇杆连杆机构等。
2. 间歇机构的工作原理间歇机构的工作原理是将旋转运动转化为间歇运动，从而实现正转和反转功能。
其工作原理可以归纳为以下几个方面。
（1）齿轮啮合齿轮式间歇机构是通过齿轮的啮合来实现间歇运动。
当一个齿轮与另一个齿轮相互啮合时，它们之间会传递旋转运动，并将其转化为间歇运动。
这种啮合关系可以通过齿轮的结构特点和啮合方式来实现正转和反转功能。
（2）摇杆摆动摇杆式间歇机构是通过摇杆的摆动来实现间歇运动。
当一个摇杆被另一个摇杆推动时，它们之间会传递旋转运动，并将其转化为间歇运动。
这种摆动关系可以通过摇杆的结构特点和摆动方式来实现正转和反转功能。
（3）连杆运动连杆式间歇机构是通过连杆的运动来实现间歇运动。
当一个连杆与另一个连杆相互运动时，它们之间会传递旋转运动，并将其转化为间歇运动。
这种运动关系可以通过连杆的结构特点和运动方式来实现正转和反转功能。
3. 间歇机构的结构特点间歇机构的结构特点是与其工作原理密切相关的。
间歇运动机构名词解释
间歇运动机构是一种机械机构，它可以实现时停时运动的特点，通常被应用于进给机构、进料机构和转位分度的工作场合。
这种机构的特点是，当输入能量时，它可以通过驱动部件的旋转或往复运动来实现间歇运动，从而满足不同的工作需求。
其中，凸轮分割器是间歇运动机构的一种典型代表。
它通过马达不停地转动，带动凸轮连续运动，然后将凸轮上连续的运转转换成转塔上单一的滚子的转动。
在每个滚子转动到下一个滚子的时候，它会有一段儿时间是停止的，这就是凸轮分割器的原理。
另外，棘轮机构也是间歇运动机构的一种代表。
它由棘轮和棘爪组成，当棘爪推动棘轮时，它会在棘轮齿槽里面滑动，从而实现间歇运动。
棘轮机构通常被应用于机械表里面，因为它的加工难度较高，精度不高，所以很难被普及到我们的设计中。
除了以上两种机构，还有一些其他间歇运动机构，例如超越离合器配合齿轮齿条带气缸、直驱电机、减速平台、伺服电机加转盘轴承等。
在应用过程中，我们一般会根据精度要求、加工尺寸要求、成本和性能要求等因素来选择合适的间歇运动机构。
机械原理A间歇运动机构间歇运动机构是一种能将连续运动转换为间歇运动的机构。
在间歇运动机构中，驱动轴连续旋转，但输出轴仅在特定的间歇时间内工作。
一、机械原理A间歇运动机构的构成：1.柱齿轮机构：柱齿轮是实现间歇运动的核心部件。
它由凸轮和摇杆组成。
凸轮由驱动轴上的齿轮驱动，因此凸轮会不断旋转。
摇杆则以其中一种特定的方式固定在凸轮上，并且连接到推锥环机构上的推动杆。
当凸轮旋转时，柱齿轮就会变换角度并在不同的时间间隔内推动推动杆。
2.推锥环机构：推锥环机构位于柱齿轮机构下方，与柱齿轮机构相连。
它由推动杆和推锥环组成。
推动杆由柱齿轮的摇杆通过其中一种机械连接机构推动，而推锥环则通过推动杆的作用来控制输出轴的运动。
推动杆在柱齿轮的作用下来回运动，从而使得推锥环的位置不断变换。
推锥环的位置决定了输出轴的运动状态，当推锥环达到一些特定的位置时，输出轴会开始工作，否则输出轴会处于停止状态。
二、机械原理A间歇运动机构的工作原理：当驱动轴上的凸轮旋转时，柱齿轮会跟随凸轮的动作进行旋转，并改变柱齿轮的角度。
柱齿轮的角度变化会导致推动杆的位置发生变化，进而影响推锥环的位置。
当推锥环的位置达到一些特定位置时，它会开始推动输出轴进行工作。
输出轴的工作时间由推锥环的位置决定，一旦推锥环超过了工作时间，输出轴将停止。
在停止状态下，柱齿轮会继续旋转，直到再次推动推锥环，使输出轴再次开始工作。
三、机械原理A间歇运动机构的应用：机械原理A间歇运动机构广泛应用于各种需要间歇运动的机械设备中。
例如，在包装机械中，间歇运动机构常被用于控制产品的进给、封装和出料等动作；在自动化生产线上，间歇运动机构可以用来实现输送带的进给和停止等控制；在印刷设备中，间歇运动机构可以控制印刷板的进给和停止等操作。
总之，机械原理A间歇运动机构在许多工业领域中发挥着重要的作用。
总结：机械原理A间歇运动机构是一种能将连续运动转换为间歇运动的机构。
它由柱齿轮机构和推锥环机构组成，通过凸轮的旋转和推动杆的作用来控制输出轴的运动。
