DZF 型真空干燥箱的操作规程

一、目的：制订详尽的工作程序，规范操作人员日常仪器设备操作，保证仪器设备稳定可靠。

二、范围：适用于ZDF型真空干燥箱的操作、清洁和维护、维修。

三、职责：1、操作人：严格执行本规程，认真、及时、准确地填写相关记录；2、化验室负责人：监督检查检验员执行本操作规程。

四、内容：1操作：1.1、操作方法1.1.1、将真空干燥箱侧面的进气管，用真空橡胶管与真空泵链接，接通真空泵电源。

1.1.2、将需干燥处理的物品放入真空干燥箱内，将箱门关上，并关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，使箱内达到要求真空度（≤-0.1MPa），关闭真空阀，再关闭真空泵电源开关。

1.1.3、接通干燥箱电源，打开电源开关，此时电源指示灯亮，控温仪上有数字显示。

1.2、温度设定1.2.1、按功能键“SET”进入温度设定状态， SV”配合“△”或者“▽”设定至所需温度，结束需按功能键“SET”确认。

1.2.2、设定结束后，各项数据长期保存，此时干燥箱进入升温状态，加热指示灯亮。

当箱内温度接近设定温度时，加热指示灯开始闪烁，反复多次，控制进入恒温状态。

1.2.3、根据不同物品不同潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开启真空泵点击开关，再开启真空阀。

1.2.4、干燥完毕后，应先关闭电源，慢慢旋动放气阀，解除箱内真空状态，再打开箱门取出物品。

解除真空后因密封圈与玻璃门吸紧变形不易立即打开，应稍等片刻等密封圈回复原形后，才能方便开启箱门。

1.2.5、使用完毕后，关闭电源开关、断开线路，及时登记好仪器使用记录。

2清洁和维护、维修：2.1、清理仪器，在断开电源的前提下用微湿软抹布擦拭仪器外部，用软毛刷清扫仪器内部，保持仪器内部无尘无污。

2.2、定期检查抽取后的真空度，确认仪器气密性；2.3、定期检查电源键、抽气键、放气键；均应正常工作；2.3、维护保养执行参照以上方法，并填写仪器维护保养记录EK/REC-QC023；2.4、本仪器的维护保养为每周不少于1次。

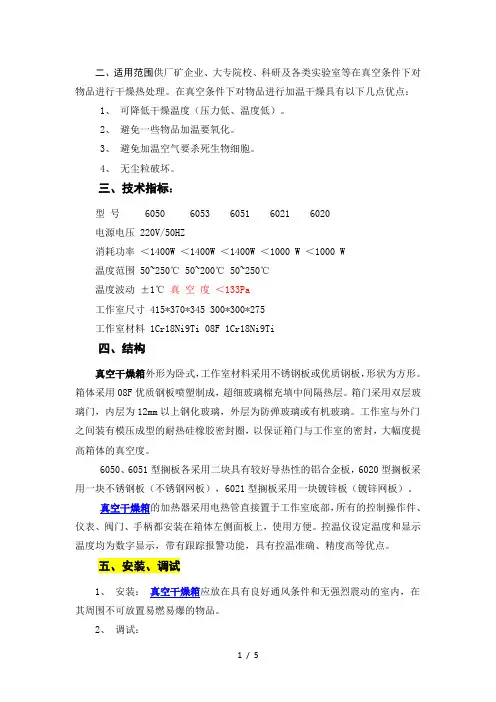

二、适用范围供厂矿企业、大专院校、科研及各类实验室等在真空条件下对物品进行干燥热处理。

在真空条件下对物品进行加温干燥具有以下几点优点：1、可降低干燥温度（压力低、温度低）。

2、避免一些物品加温要氧化。

3、避免加温空气要杀死生物细胞。

4、无尘粒破坏。

三、技术指标：型号 6050 6053 6051 6021 6020电源电压 220V/50HZ消耗功率＜1400W ＜1400W ＜1400W ＜1000 W ＜1000 W温度范围50~250℃ 50~200℃ 50~250℃温度波动±1℃真空度＜133Pa工作室尺寸 415*370*345 300*300*275工作室材料 1Cr18Ni9Ti 08F 1Cr18Ni9Ti四、结构真空干燥箱外形为卧式，工作室材料采用不锈钢板或优质钢板，形状为方形。

箱体采用08F优质钢板喷塑制成，超细玻璃棉充填中间隔热层。

箱门采用双层玻璃门，内层为12mm以上钢化玻璃，外层为防弹玻璃或有机玻璃。

工作室与外门之间装有模压成型的耐热硅橡胶密封圈，以保证箱门与工作室的密封，大幅度提高箱体的真空度。

6050、6051型搁板各采用二块具有较好导热性的铝合金板，6020型搁板采用一块不锈钢板（不锈钢网板），6021型搁板采用一块镀锌板（镀锌网板）。

真空干燥箱的加热器采用电热管直接置于工作室底部，所有的控制操作件、仪表、阀门、手柄都安装在箱体左侧面板上，使用方便。

控温仪设定温度和显示温度均为数字显示，带有跟踪报警功能，具有控温准确、精度高等优点。

五、安装、调试1、安装：真空干燥箱应放在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品。

2、调试：（1）将箱门关上并将拉手旋紧，关闭放气阀，开启真空阀。

（2）将真空干燥箱侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空表指示值达到-0.1M Pa时，关闭真空泵和真空泵电源，此时箱内处于真空状态，如无加热要求，真空干燥箱调试结束。

10DZF-6020真空干燥箱使用、维护保养操作规程（01）11 操作规程DZF-6020真空干燥箱使用、维护保养操作规程一、目的正确规范使用DZF-6020真空干燥箱。

二、适用范围该操作规程适用于DZF-6020真空干燥箱的使用。

三、内容1.责任人：QC主管、QC人员。

2.规程2.1. 用橡皮管连接真空箱的抽气阀与真空泵的抽气口。

2.2. 将物品放入工作室的试品搁板上，物品之间应有一定的距离，以便均匀受热，然后关上箱门，旋紧门锁装置。

2.3. 关放气阀，开抽气阀，打开真空泵电源开关，真空箱即可抽真空，真空箱上真空表能显示当前的真空度。

2.4. 真空箱在真空状态下，根据物品所需的加热温度。

在工作温度（室温加10℃至200℃）范围内可任意设定加热温度。

2.5. 真空箱接上电源后,打开电源开关，按“SET”键设置，用“△”、“▽”键设定工作温度，设定完毕按“SET”键写入。

按“SET”键两次进入时间设置界面，设定完毕按“SET”键写入。

当温度升至所需工作温度时开始计时。

2.6. 仪器自整定功能：将温度定为所需温度后，在PV/SV状态下，按“▽”键8秒以上，自整定指示灯亮，SV显示当前设定值和AT字样，自整定开始。

自整定结束后自动进入正常工作状态。

2.7. 干燥结束后，关闭电源开关，旋动放气阀，解除箱内的真空状态，再打开箱门去除物品。

3. 注意事项3.1. 真空箱外壳必须接地，以保证使用安全。

3.2. 真空箱不需连续抽气时应先关闭真空阀，再关闭真空泵电源，否则真空泵油会倒灌到箱内。

3.3. 取出物品时，如处理的是易燃的物品，必须待温度冷却到低于燃点后方可放入空气。

3.4. 真空箱没有防爆装置，不得放入易爆物品干燥。

3.5. 真空箱与真空泵之间最好跨接过滤器，防止潮湿体进入真空泵。

3.6. 必要时请勿随意开边箱门，以免毁坏电器系统。

四、附件无变更前版本号变更后版本号变更原因变更批准日期/ / / /。

真空干燥箱DZF系列使用说明书上海博讯实业有限公司目录一：仪器特点 (1)二：仪器使用...................................................1-3 三：技术参数 (3)四：注意事项 (4)五：故障及排除 (4)六：装箱单 (4)七：合格证 (5)附：上海博讯实业有限公司系列产品LTDE可编程智能仪表详细说明书一. 仪器特点真空干燥箱专为干燥热敏，易分解和易氧化物质而设计，能够向内部充入惰性气体，特别是一些成分复杂的物品也能进行快速干燥，长方形工作室，使有效容积达到最大，加热元件U字形包围于内胆外壁，保温棉填充隔热保温，微电脑温度控制器，能根据环境温度负载量的大小自动调节控制参数，控温精度可靠，钢化，防弹双层玻璃门观察工作室内物体一目了然。

箱门闭合松紧能调节，整体成型的硅胶门封圈，确保密封效果，工作室采用不锈钢板制成，存储，加热和干燥都是在没有氧气或者充满惰性气体环境里进行，所以不会氧化。

配上真空泵和真空管可用于抽取真空的试验。

二. 仪器使用操作面板功能SET: 功能键OUT：输出指示PV窗口：测量值SV窗口：设定值ALM1：上限报警ALM2：下限报警<：移位键∨：减键∧：加键AT(AL)：自动整定普通操作方法：接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。

设定步骤：按←键PV显示C01。

按←↑↓设置所需的温度。

按SET键，PV显示t01。

按←↑↓设置-1。

等到返回菜单（SV显示STOP）。

再按↓键二秒钟，SV显示RUN即可。

此时PV即显示升温。

SV窗口HOLD和设置的温度交替显示。

例如：要仪器到100℃长期保持自动恒温按←键一下 C01 = 100按SET键一下 t01 = -1等到SV返回STOP，再按↓键。

SV显示RUN即仪器开始工作。

定时功能操作方法：接通电源，按↑键二秒钟使PV显示STOP（暂停）。

按←键PV显示CO1, 按←↑↓设置起始温度50（起始温度应高于室温）, 按SET键，PV显示t01。

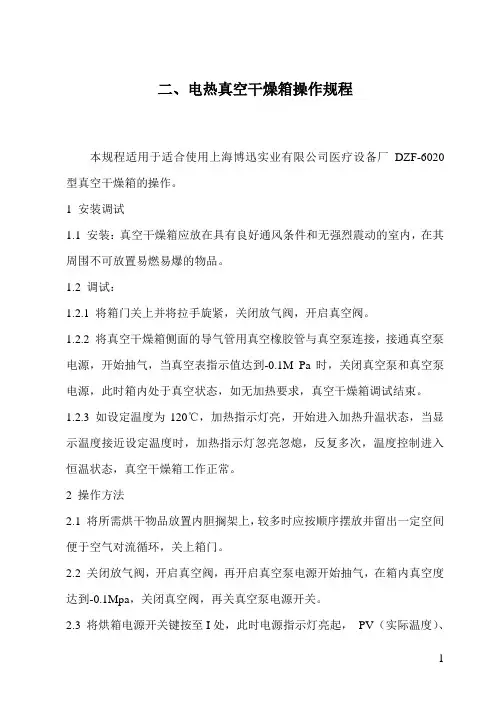

二、电热真空干燥箱操作规程本规程适用于适合使用上海博迅实业有限公司医疗设备厂DZF-6020型真空干燥箱的操作。

1 安装调试1.1 安装：真空干燥箱应放在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品。

1.2 调试：1.2.1 将箱门关上并将拉手旋紧，关闭放气阀，开启真空阀。

1.2.2 将真空干燥箱侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空表指示值达到-0.1M Pa时，关闭真空泵和真空泵电源，此时箱内处于真空状态，如无加热要求，真空干燥箱调试结束。

1.2.3 如设定温度为120℃，加热指示灯亮，开始进入加热升温状态，当显示温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，温度控制进入恒温状态，真空干燥箱工作正常。

2 操作方法2.1 将所需烘干物品放置内胆搁架上，较多时应按顺序摆放并留出一定空间便于空气对流循环，关上箱门。

2.2 关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，在箱内真空度达到-0.1Mpa，关闭真空阀，再关真空泵电源开关。

2.3 将烘箱电源开关键按至I处，此时电源指示灯亮起，PV（实际温度）、1SV（设定温度）两个显示窗显示示数。

按SET键及△、▽键，来调节所需的设定温度。

2.4 当PV数值达到SV设定数值时。

按SET键两次会出现T-H（设定定时小时）、T-M（设定定时分钟）。

当定时结束后，设备停止工作，需重新启动或者重新设定时间。

2.5 如干燥时间较长，真空度下降，需在次抽气恢复真空度，应先开启真空泵电源，再开启真空阀。

2.6 干燥结束后，先将电源开关按至O，打开放气阀，解除真空状态，再开门取出物品。

（解除真空后，箱门不宜立即打开，应等待10至15分钟后开启，以免密封圈变形导致损坏。

）3 操作注意事项3.1 真空箱外壳必须有效接地，以确保使用安全。

3.2 真空箱不需抽气时，应先关真空阀，再关真空泵电机电源，以防泵油倒流至箱内。

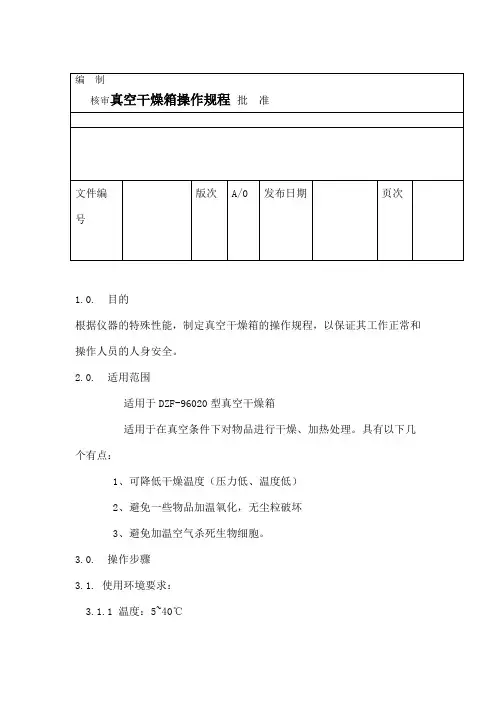

1.0. 目的根据仪器的特殊性能，制定真空干燥箱的操作规程，以保证其工作正常和操作人员的人身安全。

2.0. 适用范围适用于DZF-96020型真空干燥箱适用于在真空条件下对物品进行干燥、加热处理。

具有以下几个有点：1、可降低干燥温度（压力低、温度低）2、避免一些物品加温氧化，无尘粒破坏3、避免加温空气杀死生物细胞。

3.0. 操作步骤3.1. 使用环境要求：3.1.1 温度：5~40℃3.1.2 相对湿度：≤85%HR3.1.3 电源电压：AC220V±10% 50Hz3.1.4 周围无强烈震动及腐蚀性气体影响3.2. 抽真空调试3.2.1 将箱门关上并将门拉手旋紧到位，关闭放气阀（使橡皮塞上的孔与放气阀上的孔扭偏90℃），开启真空阀（由逆时针旋转90°），第一次使用可能真空阀开关教紧，可用力旋转。

3.2.2 用随机配件真空连接管（内经：Φ16mm 壁厚:10mm）将真空干燥箱抽气管（外径：Φ16mm）和真空泵。

接通真空泵电源，开始抽气，当真空表指示值达到-0.1Mpa时，先关闭真空阀后关闭真空泵电源，以防真空泵机油倒流到工作室内，此时箱内处于真空状态。

3.3 真空箱调试3.3.1 打开真空箱电源，此时电源指示灯应亮。

3.3.2 控温仪通电自检，PV屏显示工作室内测量温度，SV屏显示出厂时设定的温度。

3.3.3 修改设定温度a.按一下控温仪的功能键（SET）；PV屏显示SP字符后，可用上下键进行设定温度的修改。

b.修改完毕后，再按一下SET键，PV屏显示ST字符，设定时间。

（如不使用定时功能，则仍让其ST=0）。

c.再按一下SET键，使PV屏显示工作室温度，SV屏显示新的设定温度。

仪表RUN及HEAT灯亮，此时仪表重新进入加温的工作状态。

3.3.4 当工作室内温度接近摄动温度时，HEAT灯忽亮忽暗，表示加热进入PID调节阶段，仪表有时测量温度超过设定温度，有时低于设定温度属正常现象。

DZF--系列电热真空干燥箱使用说明书商品详细地址：/category-24-b17-min0-max0-attr0.html一、产品示意图1.箱体2.箱门3.面板4.搁板5.真空表6.放气阀7.温控仪8.门拉手9.电源开关10.电源指示灯 11.真空阀 12.箱脚二、适用范围6000电热真空干燥箱供工矿企业、大专院校、科研及各类实验室等在真空条件下对物品进行干燥热处理。

在真空条件下对物品进行加温干燥具有以下特点：1．可降低干燥温度（压力低、温度低）。

2．避免一些物品加温要氧化。

3．避免加温空气要杀死生物细胞。

4．无尘粒破坏。

三、结构概述6000真空干燥箱外形为卧式，工作室采用不锈钢板，形状为方形。

箱体采用优质钢板喷漆制成，超细玻璃棉隔热层。

本干燥箱采用双层全玻璃门，内层为12mm以上全钢化玻璃，外层为5mm防弹玻璃，门框上有弹簧，可调节箱门闭合松紧。

工作室与外门之间装有模压形成的耐热硅橡胶密封圈，以保证箱门与工作室的密封，大幅度提高箱体的真空度。

本干燥箱搁板采用具有较好导热性的铝合金板，加热器采用平板加热器安装在工作室的外表面，所有的控制操作件、仪表、阀门手柄都安装在箱体左侧面板上，使用方便。

控温仪设定温度和箱内温度均为数字显示，带有跟踪报警功能，具有控温准确、精度高的特点。

1．安装：真空干燥箱应放置在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆物品。

2．调试：（1）将箱门关上并将门拉手旋紧，关闭放气阀，开启真空阀。

（2）将真空干燥箱后面的导气管用真空橡胶管与真空泵连接，接通真空泵电源开始抽气，当真空表指示达到-0.1Mpa时，关闭真空阀和真空泵电源，此时箱内处于真空状态，真空泵调试结束。

六、使用方法1．控温仪面板布置说明（1）设定键（SET）：在温度界面下用于温度设定，在时间界面下用于时间设定。

（2）减数键（▽）：在设定状态下用于减数，在非设定状态下用于时间界面与温度界面之间的切换。

仅供参考[整理] 安全管理文书真空干燥箱安全操作规程日期：__________________单位：__________________第1 页共3 页仅供参考[整理]真空干燥箱安全操作规程一、将真空干燥箱后面的进气管用真空橡胶管与真空泵连接，接通真空泵电源。

二、需干燥处理的物品放入箱内，将箱门关上，并关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，使箱内达到真空度-0.1Mpa，关闭真空阀，再关闭真空泵电源开关。

三、插上电源，控温仪显示数字，并设定温度和加热方式（升温时可以全功率加热档位打到1，恒温时半功率加热档位打到2）。

四、设定结束后，各项数据长期保存。

干燥箱进入升温状态，加热指示灯（绿灯）亮。

当温度接近设定温度时，红绿灯交错，反复多次，控制进入恒温状态。

五、干燥结束后，先关闭电源，旋动放气阀，解除箱内真空状态，取出物品。

注意事项：1、真空箱不需连续抽气使用时，应先关闭真空阀，再关闭真空泵电机电源，否则真空泵油要倒灌至箱内。

2、取出被处理的物品时，如处理的是易燃物品，必须待温度冷却到低于燃烧点后，才能放入空气，以免发生氧化反应而引起燃烧。

3、禁止放入易爆物品干燥。

4、如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开启真空泵电机开关，再开启真空阀。

5、解除真空后，因密封圈与玻璃门吸紧变形不易立即打开箱门，需等约30分钟才能方便开启箱门。

第 2 页共 3 页仅供参考[整理] 安全管理文书整理范文，仅供参考！日期：__________________单位：__________________第3 页共3 页。

版本号01修订号00 QB-C-QD-SOP-0201目的：建立DZF-6050真空干燥箱标准操作规程，使仪器操作标准化、规范化。

2适用范围：适用于DZF-6050真空干燥箱的使用操作。

3职责:DZF-6050真空干燥箱操作人员负责对本规程实施，岗位负责人，QA人员负责检执行。

4控制程序：4.1.控温仪操作方法开启电源一仪器进入自检一测量范围显示一PV屏测量值/SV屏设定值-按SET键一PV屏显5P?7SV 显示更改温度设定一按SET键一下一PV屏显示“”/SV显示定时设定，按SET键一下一返回PV屏测量值/SV屏设定值。

4.1.1开启电源一仪表进入自检一测量范围显示一PV屏测量值/SV屏设定值- 按SET键4S - PV屏显示“RL”/S V显示AL参数一按SET键若干下一PV屏“”改变直至出现“”/SV屏输入18或128 （及开锁）一按SET键若干次一PV屏显示需修改符号/SV屏显示修改参数值一按SET键4S以上一返回FY屏测量值/SV屏设定值。

4. 2定时功能4.2.1.当ST设置为0时，仪表取消定时功能（出厂设置状态）；当ST设置不为0时，仪表才有定时功能。

4. 2. 2.仪表通电后，当定时设置完毕开始启动，到达ST的时间（定时范围1—9999分），加热输出关闭，蜂鸣器叫4次以示提醒；（若在仪器表工作期间启动自整定，则定时功能被取消, 自整定结束后，重新启动定时功能）；仪表在工作期间，允许修改ST,前面的累计运行时间被“记忆”，并运行到新的定时时间，当新的定时时间ST小于前面的累计运行时间时，加热输出立即关闭，蜂鸣器叫4次以示提醒。

4.2.3.定时的设定:若使用定时，则当PV屏显示“sr”时，SV屏显示“0”；用加键设定所需时间（分）；设置完毕，按一下SET键，使干燥箱进入工作状态即可。

可以一次调整完毕，再按SET键4秒钟以上，回到工作状态模式。

（无键按下1分钟自动返回到工作状态模式）4.2.4.控制参数改变方式：按SET键4秒以上，当PV显示屏显示“RL”时，放开SET键，再按SET键若干次，找到“LL」”提示符，按订”键使SV屏显示为18,再按若干次SET键，找到所需要调整的控制参数的提示符，按T或J键，使该控制参数显示为所需要的儿个控制参数.4. 3使用方法QB-C-QD-SOP- 版木号01修订号00 4. 3.1.使用环境要求：4. 3. 1. 1 温度为（5-40） °C4. 3. 1.2.相对温度不大于85%4. 3. 1.3.电源AC220V 50Hz4. 3. 1.4.周围无强烈震动及腐蚀性气体影响4. 3. 2.抽真空调试：4. 3. 2. 1用随机配件真空连接管（内径：d）16mm壁疗：10mm）将真空干燥箱抽气连接口（外径：d） 16mm）和真空泵（2XZ-2型,进气口外径（1）16mm）连接牢固。

1.目的规范DZF－6050 真空干燥箱的使用和维护，指导安全操作，提高工作效率，确保设备使用寿命。

2.范围适用于DZF－6050 真空干燥箱的使用和维护保养。

3.职责3.1操作人员严格按本设备操作要求执行操作、清洁和保养。

3.2设备维护人员负责对本设备进行维护和保养。

4.内容4.1需干燥处理的物品放入真空干燥箱内，将箱门关上，并关闭放气阀，开启真空阀，接通真空泵电源开始抽气，使箱内真空度达到-0.1M Pa时，关闭真空阀，再关闭真空泵电源。

4.2把真空干燥箱电源开关拨至“开”处，选择所需的设定温度，箱内温度开始上升，当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，一般120min以内可进入恒温状态。

4.3当所需工作温度较低时，可采用二次设定方法，如所需温度60℃，第一次可设定50℃，等温度过冲开始回落后，再第二次设定60℃。

这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。

4.4根据不同物品潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先真空泵电源，再开启真空阀。

4.5干燥结束后应先关闭干燥箱电源，开启放气阀，解除箱内真空状态，再打开箱门取出物品。

（解除真空后，如密封圈与玻璃门吸紧变形不易立即打开箱门，经过一段时间后，等密封圈恢复原形后，才能方便开启箱门。

）5.保养及注意事项：5.1真空箱外壳必须有效接地，以确保使用安全。

5.2真空箱不需连续抽气使用时，应先关闭真空阀，再关闭真空泵电源，否则真空泵油要倒灌至箱内。

5.3取出被处理物品撕，如处理的是易燃物品，必须待温度冷却到低于燃点后，才能放入空气，以免发生氧化反应引起燃烧。

5.4真空箱无防爆装置，不得放入易爆物品干燥。

5.5真空箱与真空泵之间最好跨过滤器，以防止潮湿体进入真空泵。

5.6非必要时，请勿随意拆开边门，以免损坏电器系统。

5.7真空箱应经常保持清洁，箱门玻璃应用松软棉布擦拭，切忌用有反应的化学溶剂擦拭，以免发生化学反应和擦伤玻璃。

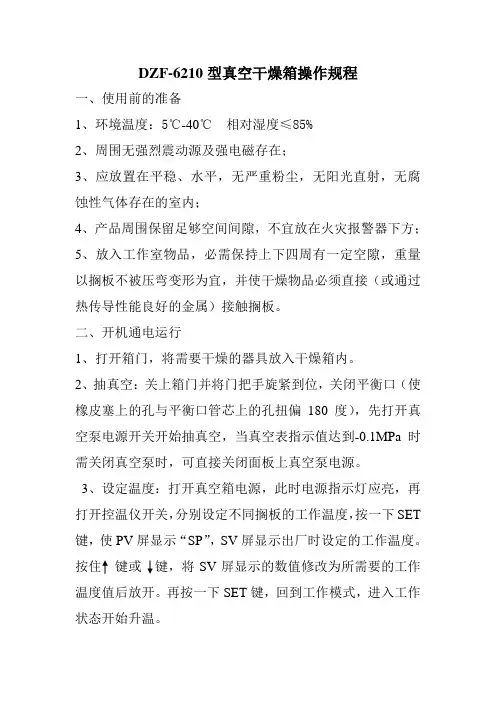

DZF-6210型真空干燥箱操作规程一、使用前的准备1、环境温度：5℃-40℃相对湿度≤85%2、周围无强烈震动源及强电磁存在；3、应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内；4、产品周围保留足够空间间隙，不宜放在火灾报警器下方；5、放入工作室物品，必需保持上下四周有一定空隙，重量以搁板不被压弯变形为宜，并使干燥物品必须直接（或通过热传导性能良好的金属）接触搁板。

二、开机通电运行1、打开箱门，将需要干燥的器具放入干燥箱内。

2、抽真空：关上箱门并将门把手旋紧到位，关闭平衡口（使橡皮塞上的孔与平衡口管芯上的孔扭偏180度），先打开真空泵电源开关开始抽真空，当真空表指示值达到-0.1MPa时需关闭真空泵时，可直接关闭面板上真空泵电源。

3、设定温度：打开真空箱电源，此时电源指示灯应亮，再打开控温仪开关，分别设定不同搁板的工作温度，按一下SET 键，使PV屏显示“SP”，SV屏显示出厂时设定的工作温度。

按住键或键，将SV屏显示的数值修改为所需要的工作温度值后放开。

再按一下SET键，回到工作模式，进入工作状态开始升温。

4、时间设定：按SET键若干次，直到PV屏显示“L ”，通过键使SV屏显示３（即LK=3），再按一下SET键，PV 屏回到“S ”通过键设定定时所需值（定时范围：1－9999分），再按SET键４秒后，控温仪返回工作模式，定时即开始运行，此时AT或TIME灯闪烁，进入计算时间。

定时终了，SV显示“End”，所有仪表灯灭，蜂鸣器叫４次以示提醒。

5、当干燥箱内温度达到所设定的温度，并恒温所需要的工作时间后，如果进行了定时设定，则仪器自动停止运行。

如果未进行定时设定，则手动关闭温控开关停止运行，停止运行后再关闭电源开关。

打开平衡口，待真空度回零后打开箱门取出被烘干物品。

三、安全注意事项1、本产品必须可靠接地并远离电磁干扰源。

2、使用前请确认供电电源的电压、频率与产品要求相符。

3、产品应使用独立的电源插座，并确认插头、插座接地良好。

真空干燥箱的操作及操作规程真空干燥箱的操作真空干燥箱适用于电子产品生产过程的脱泡、脱水、硬化和干净处理后的干燥等真空状态环境下的热处理，特别适合于对干燥热敏性、易分解、易氧化物质和多而杂成分物品进行快速高效的干燥处理。

真空干燥箱操作方法：1、需干燥处理的物品放入真空干燥箱内，将箱门关上，并关闭放气阀，开启真空阀，接通真空泵电源开始抽气，使箱内真空度达到—0.1MPa时，关闭真空阀，再关闭真空泵电源。

2、把真空干燥箱电源开关拨至“开”处，选择所需的设定温度，箱内温度开始上升，当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，一般120min以内可进入恒温状态。

3、当所需工作温度较低时，可接受二次设定方法，如所需温度60℃，第一次可设定50℃，等温度过冲开始回落后，再第二次设定60℃。

这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。

4、依据不同物品潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开真空泵电源，再开启真空阀。

5、干燥结束后应先关闭干燥箱电源，开启放气阀，解除箱内真空状态，再打开箱门取出物品。

（解除真空后，如密封圈与玻璃门吸紧变形不易立刻打开箱门，经过一段时间后，等密封圈恢复原形后，才能便利开启箱门。

）真空干燥箱注意事项：1、真空箱外壳必需有效接地，以确保使用安全。

2、真空箱不需连续抽气使用时，应先关闭真空阀，再关闭真空泵电源，否则真空泵油要倒灌至箱内。

3、取出被处理物品撕，如处理的是易燃物品，必需待温度冷却到低于燃点后，才能放入空气，以免发生氧化反应引起燃烧。

4、真空箱无防爆装置，不得放入易爆物品干燥。

5、真空箱与真空泵之间跨过滤器，以防止潮湿体进入真空泵。

6、非必要时，请勿任意拆开边门，以免损坏电器系统。

7、本设备应装专用空气开关。

8、电气绝缘完好，设备外壳必需有牢靠的保护接地或保护接零。

9、真空泵应常常更换真空泵油。

10、取出被处理的物品时，如处理的是易燃物品，必需待温度冷却到低于燃点后，才能放入空气，以免发生氧化反应引起燃烧。

GMP工作标准目的：规范DZF-6050真空干燥箱（微电脑控制带定时）的操作使用。

范围：DZF-6050真空干燥箱（微电脑控制带定时）。

责任：化验人员负责执行，化验室主管负责监督实施。

内容：1 适用范围：供实验室在真空条件下对物品进行干燥，加热处理。

在真空条件下对物品进行干燥，加热处理可降低干燥温度，避免一些物品加温氧化，无尘粒破坏，避免加温空气杀死生物细胞。

2 技术指标：电源电压ACC220V、50HZ，输入功率1400W，控温范围RT+10-250℃，温度波动度1.0℃，达到真空度133Pa。

3 结构及工作原理3.1 真空箱由箱体、内胆（工作室），抽真空及控温系统等四部分组成。

3.2 箱体采用优质薄板制成，表面喷塑处理，色彩鲜艳。

内胆由不锈钢板制成。

内腔形状为半圆弧内角的方形，内外箱间充填超细玻璃棉做隔热材料；箱门中间采用双层防弹玻璃的视察窗，便于观察箱内被干燥处理物品；在箱门内侧装有一块厚钢化玻璃，同时采用长柱形门扣，这样利用调节门扣和厚钢化玻璃的间距，使箱门在关上后能紧压橡胶密封圈，以保证抽真空度时不漏气。

（注意：橡胶密封圈不耐油！）3.3 抽空系统由真空泵、真空表及真空阀、放气阀等组成。

3.4 控温系统由传感器（Pt100铂电阻）、控温仪、加热器等组成，当控温仪接受传感器输出电阻信号（0℃时为100Ω，0.3Ω/℃）后,在PV屏显示工作室内测量实际温度,当输入信号小于设定值时,功率管（双向可控硅）导通,使加热器获得足够的电功率产生热量。

反之，功率管无电功率输出加热器不加热。

温控仪具有PID调节输出特性，电功率输出大小可调，测量温度的误差校正，定时控制等功能及超温有灯光及自动切断的安全偏差报警功能。

4 各功能参数的说明4.1 定时功能：当ST设置为0时，仪表取消定时功能，当ST设置不为0时，仪表才有定时功能。

仪表通电后，当定时设置完毕开始启动，到达ST的时间（定时范围为1-9999分），加热输出关闭，蜂鸣器叫4次以示提醒；（若在仪表工作其间启动自整定，则定时功能被取消，自整定结束后，重新启动定时功能）；仪表在工作其间，允许修改ST，前面的累计运行时间被“记忆”，并运行到新的定时时间，当新的定时时间ST小于前面的累计运行时间时，加热输出立即关闭，蜂鸣器叫4次以示提醒。

DZF-6050真空干燥箱操v作规程一、使用方法：1•将真空干燥箱后面的进气管，用真空橡胶管与真空泵链接，接通真空泵电源。

2.需干燥处理的物品放入真空干燥箱内，将箱门关上，并关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，使箱内达到真空度-0.09〜-O.IMPa，关闭真空阀，再关闭真空泵电源开关。

3.把电源开关拨至“ T处，此时电源指示灯亮，控温仪上有数字显示。

4.温度设定当所需温度与设定温度相同时不需要设定，反之则需要重新设定。

先按控温仪的功能键“SET进入温度设定状态，SV设定显示一闪一闪，再按移位键“ ”配合“△” 或者“▽”设定结束需按功能键“ SET确认。

如需设定温度150.0 C, ?原设定温度为86.5 C,先按功能键“ SET，再按移位键“”，将光标移至显示器百位数字上，然后按“△”，使百位数字从“ 0”升到“ T, 百位数字设定后，移动光标依次设定十位、个位和分位数字，使设定温度显示为150.0C,按功能键“ SET确认，温度设定结束。

5.设定结束后，各项数据长期保存，此时培养箱进入升温状态，加热指示灯亮。

当箱内温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，控制进入恒温状态。

6.根据不同物品不同潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开启真空泵点击开关，再开启真空阀。

7.干燥借宿后，应先关闭电源，旋动放气阀，解除箱内真空状态，再打开箱门取出物品。

解除真空后因密封圈与玻璃门吸紧变形不易立即打开，应稍等片刻等密封圈回复原形后，才能方便开启箱门。

二、注意事项1.培养箱外壳必须有效接地，以保证使用安全。

2.真空箱不需连续抽气使用时，应先关闭真空阀，再关闭真空泵电机电源，否则真空泵油要倒灌至箱内。

真空泵抽气速率每秒不小于2L。

3.取出被处理物品时，如果处理的是易燃物品，必须待温度冷却到低于燃烧点后，才能放入空气，以免发生氧化而引起燃烧。

DZF-6053型真空干燥箱操作规程
1 目的
建立DZF-6053型真空干燥箱操作规程，规范真空干燥箱（DZF-6053）的操作，保证真空干燥箱（DZF-6053）的正常使用，确保检测结果的准确可靠。

2 范围
适用于山东拜尔检测有限公司DZF-6053型真空干燥箱。

3 操作步骤
3.1 将样品放入烘箱，随之关紧烘箱门。

关闭排气阀，打开真空阀至OPEN位置。

3.2启动真空泵，压力开始下降。

当压力下降至要求的压力时，关闭真空阀，最后关掉泵。

3.3 打开真空干燥箱的主电源，温度控制器开始自检。

3.4 按SET键设置温度，PV屏幕上显示“SP”，使用“ ”, “ ”, “ ”键改变设置。

3.5 测试完成之后，关闭烘箱主电源。

打开排气阀，烘箱内压力开始上升。

3.6 等待一段时间后，打开烘箱。

3.7 记录
仪器每次使用、维护完毕后，应当详细填写使用及维护记录表。

对实验中仪器的出错，应当详细填写具体的发生情况以及处理方法。

未能处理的，应向他人求征，并对下位使用者提出问题所在。

每次使用仪器之前，应当查看使用记录，确定有没有尚未解决的仪器故障。

仪器出现故障，应立即告知仪器负责人，由负责人集中处理，解决问题。

2015年07月07日发布第01版第0次修改。

DZF--系列电热真空干燥箱使用说明书商品详细地址：/category-24-b17-min0-max0-attr0.html一、产品示意图1.箱体2.箱门3.面板4.搁板5.真空表6.放气阀7.温控仪8.门拉手9.电源开关10.电源指示灯 11.真空阀 12.箱脚二、适用范围6000电热真空干燥箱供工矿企业、大专院校、科研及各类实验室等在真空条件下对物品进行干燥热处理。

在真空条件下对物品进行加温干燥具有以下特点：1．可降低干燥温度（压力低、温度低）。

2．避免一些物品加温要氧化。

3．避免加温空气要杀死生物细胞。

4．无尘粒破坏。

三、结构概述6000真空干燥箱外形为卧式，工作室采用不锈钢板，形状为方形。

箱体采用优质钢板喷漆制成，超细玻璃棉隔热层。

本干燥箱采用双层全玻璃门，内层为12mm以上全钢化玻璃，外层为5mm防弹玻璃，门框上有弹簧，可调节箱门闭合松紧。

工作室与外门之间装有模压形成的耐热硅橡胶密封圈，以保证箱门与工作室的密封，大幅度提高箱体的真空度。

本干燥箱搁板采用具有较好导热性的铝合金板，加热器采用平板加热器安装在工作室的外表面，所有的控制操作件、仪表、阀门手柄都安装在箱体左侧面板上，使用方便。

控温仪设定温度和箱内温度均为数字显示，带有跟踪报警功能，具有控温准确、精度高的特点。

1．安装：真空干燥箱应放置在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆物品。

2．调试：（1）将箱门关上并将门拉手旋紧，关闭放气阀，开启真空阀。

（2）将真空干燥箱后面的导气管用真空橡胶管与真空泵连接，接通真空泵电源开始抽气，当真空表指示达到-0.1Mpa时，关闭真空阀和真空泵电源，此时箱内处于真空状态，真空泵调试结束。

六、使用方法1．控温仪面板布置说明（1）设定键（SET）：在温度界面下用于温度设定，在时间界面下用于时间设定。

（2）减数键（▽）：在设定状态下用于减数，在非设定状态下用于时间界面与温度界面之间的切换。

文件制修订记录DZ系列新型真空干燥箱在高温干燥的基础上加上真空条件，大幅度降低了沸点和蒸气压力，给试验和加热过程提供了一个绝尘的、干燥过程。

另外，储存、加热、试验和于燥都是在没有氧气或者充满情性气体的环境里进行，所以实验样品也不易产生氧化。

2、应用范围广泛应用千生物化学、化1制药、农业科研、环境保护等研究应用领域，作粉末干燥，烘焙以及各美玻璃容器的消毒和灭茵之用，"特别适合于对于燥热敏性，易分解易氧化物质和复杂成分进行高效的于燥处理。

3、结构特点1·箱体采用优质冷轧钢板制作，表面经静电喷涂工艺处理，造型美观大方，防腐耐用。

2·方形工作室，使有效容积达到最大，四角呈圆弧，便于清洗，经久耐用。

3·PID数宇智能型温控仪，具有设定温度，设定时间双屏数字显示，具有超温报警，时间设定功能。

4·双层玻璃门，内部钢化玻璃弹簧支架结构设计，保证密封的同时又具有一定的防爆功能，膨胀的气体可以超越弹簧的压力而外泄，外层为防弹玻璃，观察二作室内物品一目了然。

5·采用一次性浇注成型的耐高温硅橡胶门封条，大大提高了工作室的密封性。

6·锁扣式松紧调节门锁，确保良好的真空度。

需选配功能l·RS-485/232接口通过上位机软件可连接办公室的电脑让各种温度设定开机，停机方便易控。

2·微型打印机可将仪器的运行温度源源不断的记录打印出来。

3·独立停电报警功能可使用户在第一时间对所做试样进行保护处理。

4·氮气充气口可对一些试样在氮气或其它气体的保护下进行保护试验。

5·漏电保护器可保证工作人员在一个相对安全的条件下进行试验。

6·真空电磁阀可实现对真空泵的轻松开关使操作者更加轻松自如。

7·独立真空泵放置箱可使真空箱如放在工作台上自由操控，真空泵以不占用太大空间，方便操控。

以上需在厂内加工订做。

4、外形示意图5、工作环境条件真空箱在下列环境条件下应能正常工作1、温度为S-40。

真空干燥箱使用说明书.pdfDZF 系列真空干燥箱使用说明书一、适用范围本产品适用于厂矿企业、大专院校、科研单位等实验室在真空条件下对物品进行干燥、加热处理。

在真空干燥箱内对物品真空加温，真空干燥箱具有以下优点：①可降低干燥温度、缩短干燥时间。

②避免一些物品在常规条件下加热氧化、尘粒破坏以及加热空气杀死生物细胞。

二、结构特点真空干燥箱外形为卧式，箱体采用优质钢板经冲压、焊接制成。

箱体表面喷塑处理。

隔热层采用硅酸铝棉填充；箱门采用双层钢化玻璃门，可调节箱门的闭合松紧；工作室与玻璃门之间用模压耐高温硅橡胶密封圈，以保证箱门与工作室密封，大幅度提高了真空度。

DZF 型为方形工作室。

三、安装调试1、安装：真空干燥箱应放置在具有良好的通风条件，无强烈震动的室内，在本仪器周围不可放有易然、易爆和腐蚀性气体。

2、调试：将箱门关闭并将门拉手旋紧，关闭回气阀开启真空阀，将箱体侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空表指示值达到要求时。

关闭真空阀和真空泵电源。

此时箱内处于真空状态。

如无加热功能真空干燥箱调试结束。

四、主要技术数据型号电压功率温度范围温度波真空度工作室尺寸工作室材（V）（KW）（℃）动度(mm) 料DZF-6020 220V 0.3 RT+10~200 ±1％＜133Pa 300×300×275不锈钢Stainless steel DZF-6021 220V 0.3 RT+10~200 ±1％＜133Pa 300×300×275冷轧钢Cold-rolled steel DZF-6050 220V 1.4 RT+10~200 ±1％＜133Pa 415×345×370不锈钢Stainless steel DZF-6053 220V 1.4 RT+10~200 ±1％＜133Pa 415×345×370冷轧钢Cold-rolled steel DZF-6090 220V 1.4 RT+10~200 ±1％＜133Pa 450×450×450不锈钢Stainless steel DZF-6093 220V 2 RT+10~200 ±1％＜133Pa 550×650×600不锈钢Stainless steel五、使用方法1、把需要干燥的物品放入箱内，将箱门关闭并旋紧门拉手，关闭回气阀，开启真空阀，把真空干燥箱侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空表指示达到您需要的真空度时，先关闭真空阀，再关闭真空泵，此时箱内处于真空状态。

二、适用范围供厂矿企业、大专院校、科研及各类实验室等在真空条件下对物品进行干燥热处理。

在真空条件下对物品进行加温干燥具有以下几点优点：1、可降低干燥温度（压力低、温度低）。

2、避免一些物品加温要氧化。

3、避免加温空气要杀死生物细胞。

4、无尘粒破坏。

三、技术指标：型号 6050 6053 6051 6021 6020电源电压 220V/50HZ消耗功率＜1400W ＜1400W ＜1400W ＜1000 W ＜1000 W温度范围50~250℃ 50~200℃ 50~250℃温度波动±1℃真空度＜133Pa工作室尺寸 415*370*345 300*300*275工作室材料 1Cr18Ni9Ti 08F 1Cr18Ni9Ti四、结构真空干燥箱外形为卧式，工作室材料采用不锈钢板或优质钢板，形状为方形。

箱体采用08F优质钢板喷塑制成，超细玻璃棉充填中间隔热层。

箱门采用双层玻璃门，内层为12mm以上钢化玻璃，外层为防弹玻璃或有机玻璃。

工作室与外门之间装有模压成型的耐热硅橡胶密封圈，以保证箱门与工作室的密封，大幅度提高箱体的真空度。

6050、6051型搁板各采用二块具有较好导热性的铝合金板，6020型搁板采用一块不锈钢板（不锈钢网板），6021型搁板采用一块镀锌板（镀锌网板）。

真空干燥箱的加热器采用电热管直接置于工作室底部，所有的控制操作件、仪表、阀门、手柄都安装在箱体左侧面板上，使用方便。

控温仪设定温度和显示温度均为数字显示，带有跟踪报警功能，具有控温准确、精度高等优点。

五、安装、调试1、安装：真空干燥箱应放在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品。

2、调试：（1）将箱门关上并将拉手旋紧，关闭放气阀，开启真空阀。

（2）将真空干燥箱侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空表指示值达到-0.1M Pa时，关闭真空泵和真空泵电源，此时箱内处于真空状态，如无加热要求，真空干燥箱调试结束。
