各种常见心电图特点

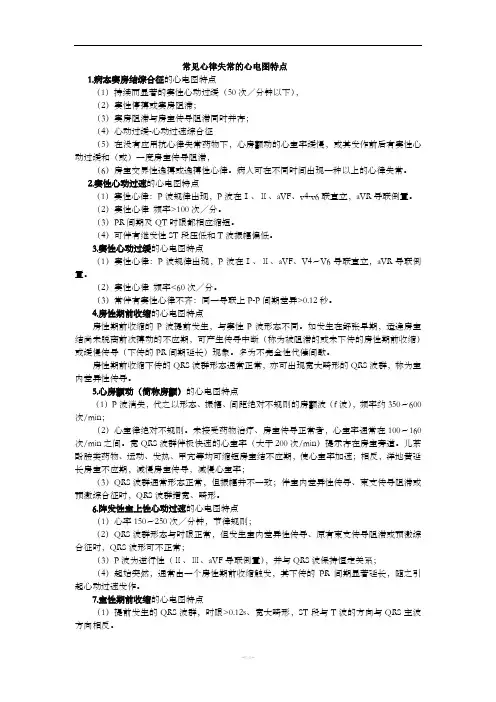

常见心律失常的心电图特点1.病态窦房结综合征的心电图特点（1）持续而显著的窦性心动过缓（50次／分钟以下），（2）窦性停搏或窦房阻滞；（3）窦房阻滞与房室传导阻滞同时并存；（4）心动过缓-心动过速综合征（5）在没有应用抗心律失常药物下，心房颤动的心室率缓慢，或其发作前后有窦性心动过缓和（或）一度房室传导阻滞，（6）房室交界性逸搏或逸搏性心律。

病人可在不同时间出现一种以上的心律失常。

2.窦性心动过速的心电图特点（1）窦性心律：P波规律出现，P波在Ⅰ、Ⅱ、aVF、v4-v6联直立，aVR导联倒置。

（2）窦性心律频率>100次／分。

（3）PR间期及QT时限都相应缩短。

（4）可伴有继发性ST段压低和T波振幅偏低。

3.窦性心动过缓的心电图特点（1）窦性心律：P波规律出现，P波在Ⅰ、Ⅱ、aVF、V4～V6导联直立，aVR导联倒置。

（2）窦性心律频率<60次／分。

（3）常伴有窦性心律不齐：同一导联上P-P间期差异>0.12秒。

4.房性期前收缩的心电图特点房性期前收缩的P波提前发生，与窦性P波形态不同。

如发生在舒张早期，适逢房室结尚未脱离前次搏动的不应期，可产生传导中断（称为被阻滞的或未下传的房性期前收缩）或缓慢传导（下传的PR间期延长）现象。

多为不完全性代偿间歇。

房性期前收缩下传的QRS波群形态通常正常，亦可出现宽大畸形的QRS波群，称为室内差异性传导。

5.心房颤动（简称房颤）的心电图特点（1）P波消失，代之以形态、振幅、间距绝对不规则的房颤波（f波），频率约350～600次/min；（2）心室律绝对不规则。

未接受药物治疗、房室传导正常者，心室率通常在100～160次/min之间。

宽QRS波群伴极快速的心室率（大于200次/min）提示存在房室旁道。

儿茶酚胺类药物、运动、发热、甲亢等均可缩短房室结不应期，使心室率加速；相反，洋地黄延长房室不应期，减慢房室传导，减慢心室率；（3）QRS波群通常形态正常，但振幅并不一致；伴室内差异性传导、束支传导阻滞或预激综合征时，QRS波群增宽、畸形。

心电图波形特征及其临床意义心电图（Electrocardiogram，简称ECG）是一种通过检测心脏电活动的变化来反映心脏功能的非侵入性检查方法。

心电图是临床医生进行心脏疾病诊断和评估的重要工具，而心电图波形特征可以提供许多有价值的信息，提示潜在的心脏问题。

1. P波：P波是指心脏收缩前房室结神经传导时所产生的电流变化，代表房室传导功能。

P波增宽、增高或倒置可能表明房室传导异常，如心房肥大、心房扑动等。

2. QRS波群：QRS波群是指心脏室壁激动的快速传导，代表心室收缩。

QRS波群增宽可能提示心室传导阻滞，而Q波增深可能提示心肌缺血或心肌梗死。

3. ST段：ST段是指QRS波群结束后到T波开始之间的水平线段，代表心室收缩后的复极过程。

ST段抬高可能表明急性心肌梗死或心包炎，而ST段压低可能表明心肌缺血。

4. T波：T波是指心室复极后所产生的电流变化，代表心室的再极化。

T波高尖可能表明心室肥大或高血钾，而T波低平可能表明心肌缺血或心绞痛。

5. QT间期：QT间期是指QRS波群起点到T波终点的时间，代表心脏电搏动的整个过程。

QT间期延长可能与心室肌动作电位延迟或电解质紊乱相关，容易引发心律失常。

6. U波：U波是正常心电图中的一种小振幅波形，代表心室后期复极。

U波增高可能表明高血钾或心室肥厚，而U波压低则可能表明低钾或心包填塞。

临床意义：利用心电图波形特征，可以辅助医生进行心脏疾病诊断与评估。

1. 判断心脏是否节律正常：心电图中的P波、QRS波群、T波能够反映心脏节律的正常与否。

通过分析波形特征，可以判断是否存在房-室传导阻滞、心律失常等病变。

2. 早期诊断心肌缺血、心肌梗死：ST段抬高或压低、Q波增深等心电图特征是早期诊断心肌缺血、心肌梗死的重要指标。

这些特征的出现提示心肌细胞受损，可以及时采取干预措施，减少心脏损害。

3. 评估心脏肥大和心室壁运动异常：心室肥大和心脏壁运动异常通常会导致心电图的特征性改变。

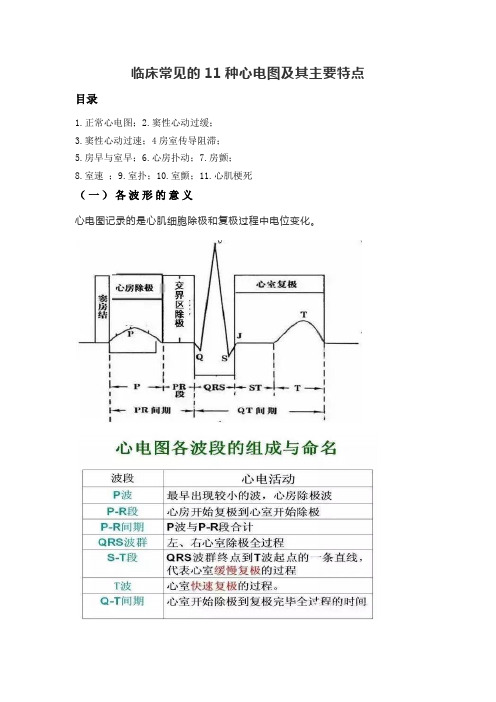

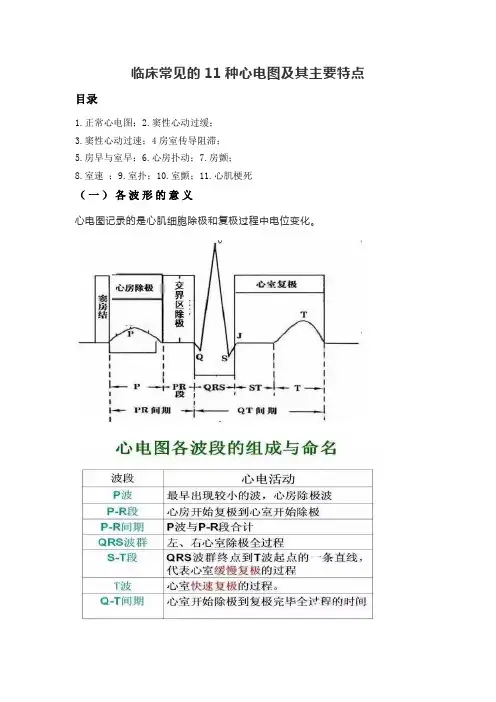

临床常见的11种心电图及其主要特点目录1.正常心电图；2.窦性心动过缓；3.窦性心动过速；4房室传导阻滞；5.房早与室早；6.心房扑动；7.房颤；8.室速；9.室扑；10.室颤；11.心肌梗死（一）各波形的意义心电图记录的是心肌细胞除极和复极过程中电位变化。

（二）关于心电图纸附：算心率心律齐：HR=60/P-P(或R-R)心律不齐：3s(或6s)内的QRS波群数乘以2 0(或10)，既可算出心室率搞清楚了上面这些，下面我们就开始正式开始看心电图！1、正常心电图1）窦性P波（振幅：＜0.25mv、时限：＜0.12s)2）P-R间期 0.12-0.20s3）心率：60-100次/分这个大家一般扫一眼就可以看出来。

窦速与窦缓口诀：小三大五窦速缓，三五之间无异变。

2.窦性心动过缓=大于五格3.窦性心动过速=小于三格4.房室传导阻滞说到房室传导阻滞，大家先记一对夫妻，丈夫外遇的故事：P波代表老婆，QRS代表老公（记住这个，下面常用到）一度—老公经常性晚归，但还是回来了。

二度I型—老公晚上回家越来越晚，有时候太晚就没有回来。

二度II型—老公晚上回家时间比较固定了，但是经常不回家了！三度—离婚了，老公老婆就各玩各的啦！一度房室传导阻滞老公虽然晚归，但是终究还是回来了！P-R间期持续>0.20S(五个小格，一个正方形的格)，但是每个P波后面还是有QRS波群。

二度I型房室传导阻滞老公回家越来越晚，有时候太晚了就不会来了P-R间期逐渐延长，直至脱落一个QRS波，脱落后的第一个P-R间期又恢复正常，而后渐延长，直至又脱落QRS波，如此循环往复的过程，称文氏现象。

二度II型房室传导阻滞老公晚上回家时间固定（PR间期相等），但是经常不回家了！（QRS波群突然漏搏）；P-R间期固定，规律性的出现QRS波脱落；每两个P波，有一个P波未下传，称2：1传导阻滞；每3个P波有一个未下传，称3：2传导阻滞。

三度房室传导阻滞离婚了，老公老婆就各玩各的啦，互不干涉。

常用种异常心电图及其特点HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】常用20种异常心电图及其特点一、正常窦性心律二. 窦性心动过缓心电图特点：1）.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。

2）.PR间期：在每个P波之后都继有QRS波群，PR间期～20秒，而且在每个心搏是恒定的。

小儿PR间期随心率和年龄的不同而不同。

3）.P波频率<60次/分，但很少<40次/分。

小儿心率低于下列范围：1岁以内不超过100次/分，1～6岁不超过80次/分，6岁以上不超过60次/分。

4）.可能伴有窦性心律不齐，结性逸搏等；三.窦性心动过速心电图特点：1）.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。

2）.PR间期：在每个P波之后都继有QRS波群，PR间期～20秒，而且在每个心搏是恒定的。

小儿PR间期随心率和年龄的不同而不同。

3）.P波频率100～160次/分，但甲亢的成人患者，P波频率可大于180次/分。

小儿心率超过下列范围：1岁以内超过140次/分，1～6岁超过120次/分，6岁以上超过100次/分。

4）.心动过速时由于P电轴下移，P波的形态可发生某种程度的改变，心率过快时可与T波重叠，PR段及ST段可下降，T波平坦甚至倒置。

四.窦性停搏心电图特点：1）.窦性心律中出现较长的间歇，其间无P波；2）.长间歇不是基本心律PP间期的整数倍。

3）.间歇过长时可能出现交界性逸搏、室性逸搏，但很少出现房性逸搏，因为心房与窦房结可以同时受到同一种病变的抑制。

五、房早：心电图特点：1）有一提前出现的P′波，形态与窦性 P波不同2） P′-R间期≥3）不完全代偿间歇六. 心房颤动：(Af)心电图特点：1）P波消失代之以大小不等、形状各异的f波， f波的频率为350～600次/分 2）心室率绝对不规则 R-R间期不等。

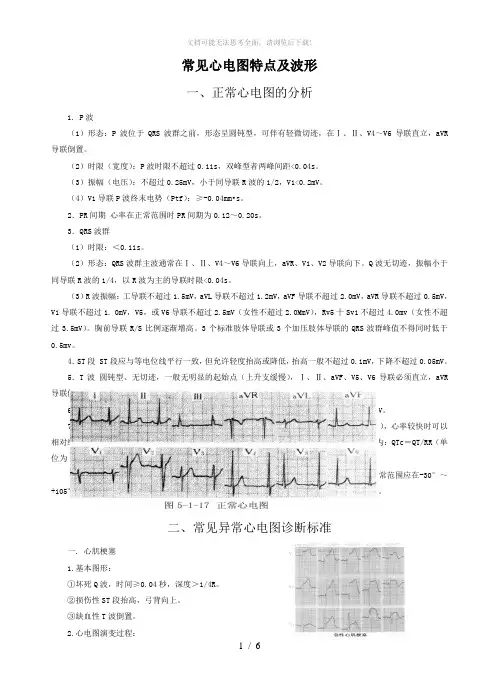

常见心电图特点及波形一、正常心电图的分析1. P波（1）形态：P波位于QRS波群之前，形态呈圆钝型，可伴有轻微切迹，在Ⅰ、Ⅱ、V4～V6导联直立，aVR 导联倒置。

（2）时限（宽度）：P波时限不超过0.11s，双峰型者两峰间距<0.04s。

（3）振幅（电压）：不超过0.25mV，小于同导联R波的1/2，V1<0.2mV。

（4）V1导联P波终末电势（Ptf）：≥-0.04mm•s。

2．PR间期心率在正常范围时PR间期为0.12～0.20s。

3．QRS波群（1）时限：＜0.11s。

（2）形态：QRS波群主波通常在Ⅰ、Ⅱ、V4～V6导联向上，aVR、V1、V2导联向下。

Q波无切迹，振幅小于同导联R波的1/4，以R波为主的导联时限<0.04s。

（3）R波振幅：工导联不超过1.5mV，aVL导联不超过1.2mV，aVF导联不超过2.0mV，aVR导联不超过0.5mV，V1导联不超过1. 0mV，V5，或V6导联不超过2.5mV（女性不超过2.0MmV），Rv5十Sv1不超过4.0mv（女性不超过3.5mV）。

胸前导联R/S比例逐渐增高。

3个标准肢体导联或3个加压肢体导联的QRS波群峰值不得同时低于0.5mv。

4．ST段 ST段应与等电位线平行一致，但允许轻度抬高或降低，抬高一般不超过0.1mV，下降不超过0.05mV。

5．T波圆钝型、无切迹，一般无明显的起始点（上升支缓慢），Ⅰ、Ⅱ、aVF、V5、V6导联必须直立，aVR 导联倒置，T波的方向应与QRS波群的主波方向一致。

6．U波应与其T波方向一致。

振幅不超过同导联T波振幅的25％，最高不应超过2.0mV。

7．QT间期 0.32～0.40s，QT间期与心率有关，心率较慢时可以相对延长（不长于0.44s），心率较快时可以相对缩短（不短于0.30s）。

为消除心率对QT间期的影响，可用校正QT间期（QTc），其公式为：QTc＝QT/RR（单位为s），或采用Bazett公式计算：QTc＝k•，k为常数（男性0.37，女性0.39）。

心电图波形的基本特征和解读方法心电图是通过记录心脏电活动的变化来检测心脏功能的一种常用方法。

在心电图上，不同的波形代表了心脏在不同阶段的电活动，通过对波形的解读可以帮助医生诊断心脏疾病，评估患者的心脏健康状况。

下面是心电图波形的基本特征和解读方法。

1. P波：P波是心房除极的电活动，代表了心房的收缩。

正常情况下，P波应为向上的波形，持续时间应该小于0.12秒。

如果P波呈现异常形态或存在P波消失，则可能表示患者存在心房扩大、心房颤动等问题。

2. PR间期：PR间期是从P波开始到QRS波群开始的时间，反映了心房传导到心室的时间。

正常情况下，PR间期应为0.12-0.20秒。

在某些心脏疾病中，PR 间期可能会延长，表示心房与心室传导存在问题。

3. QRS波群：QRS波群是心室除极的电活动，代表了心室的收缩。

正常情况下，QRS波群应为向下的波形，持续时间一般在0.06-0.10秒之间。

如果QRS波群呈现异常形态，可能表示存在心室肥大、束支传导阻滞等疾病。

4. ST段：ST段标志着心室收缩结束到复极开始的时间，反映了心室肌肉的缺血或损伤情况。

正常情况下，ST段应在等电位线上，如果ST段呈现抬高或压低的情况，可能表示患者存在心肌缺血、心肌梗死等问题。

5. T波：T波是心室复极的电活动，代表了心室的充分复极和恢复。

正常情况下，T波应为向上的波形，如果T波呈现异常形态，可能表示心室电解负荷失衡、电解负荷异常等问题。

6. QT间期：QT间期是从QRS波群开始到T波结束的时间，代表了心室的去极化和复极化。

正常情况下，QT间期应根据心率进行校正，并且男性和女性的标准有所区别。

如果QT间期延长，可能表示患者存在心动过缓、心肌炎等问题。

解读心电图的方法：1. 观察整体波形特征：首先需要观察整个心电图的波形特征，包括是否存在异常形态、是否有漏搏或心律失常等。

这些整体特征可以初步判断是否存在心脏疾病。

2. 计算各个间期的时间：根据心电图上的标尺，可以精确测量P波、PR间期、QRS波群、ST段、T波、QT间期等的时间长度。

心电图的正常图形解读与异常判读一、什么是心电图？心电图（Electrocardiogram，简称ECG）是利用心脏肌肉在工作时产生的电活动记录下来的一种检查方法。

通过测量心脏在一定时间内产生的电信号，并将其转化为特定的波形图形，可以了解心脏是否存在异常。

二、正常心电图的特征1. P波：P波代表房室结激动传导，通常应该是呈正向并尖锐而对称的波峰。

2. QRS波群：QRS波群代表室性激动传导过程，通常包括一个或多个波峰和凹陷，其中R峰为最高点。

3. T波：T波代表室性肌肉复极化过程，应该是倾斜向上并光滑的。

三、常见异常心电图1. 心率失常心房颤动：心房颤动时，P波消失且心房未能同步收缩。

房室传导阻滞：QRS间期延长或QRS波形变异。

室性早搏：提前出现一个宽大畸形的QRS波群。

2. 心室肥厚左心室肥厚：R波振幅增高、胸前导联的S波深度增加。

右心室肥厚：右胸导联V1中，R波增高或者S波减低。

3. 心脏缺血缺血性ST段改变：ST段抬高或压低超过0.1mV。

心肌梗死：出现持续性ST段抬高和Q波。

4. 心律失常室上性心动过速：心率加快，P波形态正常。

室性心动过速：心率加快，QRS波形畸形。

5. 其他异常电解质紊乱：如低钾、低钙、低镁等可以引起T波改变。

药物影响：某些药物（如洋地黄类）可引起心电图异常。

四、专业判读与建议对于一份心电图的判断需要由专业医生进行，以下是一般的建议：1. 结合临床情况综合分析。

2. 判断是否存在临床症状和体征。

3. 检查患者的基础资料，如年龄、疾病史等。

4. 结合其他辅助检查结果，如心肌酶谱、心脏超声等。

五、心电图的应用心电图不仅可以用于判断患者的疾病情况，还可以应用于其他方面：1. 心电监测：可以实时监测患者的心电活动，对病情进行及时评估。

2. 心律失常诊断与治疗：通过心电图的分析，确定异常节律类型，并采取相应的治疗措施。

3. 评估药物疗效：观察药物对心脏电活动的影响，调整治疗方案。

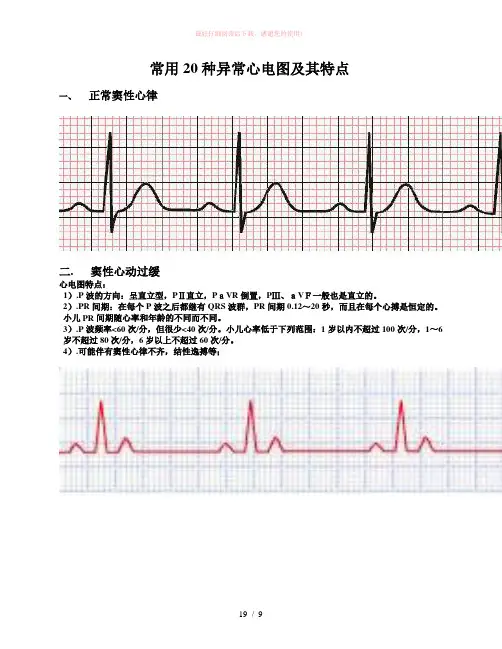

常用20种异常心电图及其特点一、正常窦性心律二. 窦性心动过缓心电图特点：1）.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。

2）.PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。

小儿PR间期随心率和年龄的不同而不同。

3）.P波频率<60次/分，但很少<40次/分。

小儿心率低于下列范围：1岁以内不超过100次/分，1～6岁不超过80次/分，6岁以上不超过60次/分。

4）.可能伴有窦性心律不齐，结性逸搏等；三.窦性心动过速心电图特点：1）.P波的方向：呈直立型，PⅡ直立，PａVR倒置，PⅢ、ａVＦ一般也是直立的。

2）.PR间期：在每个P波之后都继有QRS波群，PR间期0.12～20秒，而且在每个心搏是恒定的。

小儿PR间期随心率和年龄的不同而不同。

3）.P波频率100～160次/分，但甲亢的成人患者，P波频率可大于180次/分。

小儿心率超过下列范围：1岁以内超过140次/分，1～6岁超过120次/分，6岁以上超过100次/分。

4）.心动过速时由于P电轴下移，P波的形态可发生某种程度的改变，心率过快时可与T波重叠，PR段及ST段可下降，T波平坦甚至倒置。

四.窦性停搏心电图特点：1）.窦性心律中出现较长的间歇，其间无P波；2）.长间歇不是基本心律PP间期的整数倍。

3）.间歇过长时可能出现交界性逸搏、室性逸搏，但很少出现房性逸搏，因为心房与窦房结可以同时受到同一种病变的抑制。

五、房早：心电图特点：1）有一提前出现的P′波，形态与窦性P波不同2）P′-R间期≥0.12s3）不完全代偿间歇六. 心房颤动：(Af)心电图特点：1）P波消失代之以大小不等、形状各异的f波，f波的频率为350～600次/分2）心室率绝对不规则R-R间期不等。

七.心房扑动：（AF）心电图特点：1）正常P波消失代之以锯齿状F波2）F波频率多为250～350次/分，以2：1或4：1比例下传3）心室率规则R-R间期相等八.室早心电图特点：1）QRS波群提早出现形态异常（宽大畸形）时限≥0.12s2）提早出现的QRS波群前无相关的P波3）T波与QRS波群的主波方向相反4）代偿间歇完全九.阵发性室上性心动过速心电图特点：1）.当QRS波群时间、形态正常，心室率160～220次/分，看不清明显的心房活动时，统称之为阵发性室上性心动过速。

房室传导阻滞心电图特征1.第Ⅰ度房室传导阻滞：每个P波后均有QRS波群，但p-R间期>秒。

2.第Ⅱ度房室传导阻滞：①莫氏J型（文氏现象）：p-R间期逐渐延长，同时R-R间期逐渐缩短，乃至P波不能传人心室时脱落一次QRS波群；心室脱漏后的p-R间期又恢复以前时限，如此周而复始。

②莫氏Ⅱ型：P-R间期固定，伴不规则的心室漏搏。

可呈4：3、3：1或2：1、3：1等房室传导阻滞，此型传导阻滞部位在房室交界以下。

3.第Ⅲ度房室传导阻滞：P波与QRS波完全脱离关系，F-P距离和R-R距离相等，心室串慢于心房串，QRS波群形态可正常或增宽畸形（心室起搏点在房室束分支以下）。

2 心肌梗死心电图诊断标准急性心肌梗死：包括缺血型T波改变和损伤型ST段改变(无LVH和LBBB)。

两个相邻导联新出现ST段抬高: V2～V3≥（女≥），其他导联≥。

两个相邻导联ST水平或下斜降低下移≥，或相邻两个以R为主导联T波新倒置≥。

陈旧心肌梗死V2～V3≥的Q波或QS波。

Q波宽度≥、深度≥。

I、II、aVL、aVF或V4～V6 出现QS波。

V1～V2 R波≥，R/S≥1, 伴有正向T波。

再梗死ST段再次抬高≥或新发Q波。

伴有缺血症状≥20min。

3 心肌梗死心电图诊断要点心肌梗死定位：前壁心肌梗死：V1～V6导联。

下壁心肌梗死：Ⅱ、Ⅲ、aVF导联。

侧壁心肌梗死：I、aVL。

后壁心肌梗死：V7～V8(或V9)。

右室梗死：V3R(或V1)～V5R。

典型心肌缺血三大心电图特1. 冠状T波的特点:T波形态特点表现为顶端或底端尖锐，两支对称，波形变窄，形似箭头，习惯上称为冠状T波。

并且，心肌缺血时T波常表现为“易变性T波”这种缺血性T波时轻时重，时有时无。

此取决于冠状动脉供血的改善或恶化。

引种现象是慢性冠状动脉供血不足的一个心电图特征。

2. 缺血性ST段的表现:缺血性ST段改变ST段降低大于，可表现为水平型、下垂型、弓背型、下陷型以及近似缺血（类水平）型。

心电图波形的基本特征及其临床意义分析心电图波形是临床上用于评估心脏功能和诊断心血管疾病常用的非侵入性检查手段。

通过观察心电图波形的基本特征，我们可以判断心脏的电传导情况、心律和心肌梗死等心脏病变的存在与程度。

下面将对心电图波形的基本特征及其临床意义进行分析。

1. P波：P波是由心房除极产生的电势波。

正常情况下，P波应呈现一个正向的、圆顶和圆底的形态。

P波的持续时间通常在0.08秒以内，高度在2.5毫伏左右。

异常P波可能表现为延长、增高或变形，这可能是心房扩大、心肌梗死或传导异常的表现。

2. PR间期：PR间期是指P波开始到QRS波群起始的时间间隔，反映了心脏房室传导时间。

正常PR间期在0.12-0.20秒之间。

若PR间期延长可能表明房室传导延迟，如房室传导阻滞。

若PR间期缩短可能表明房室旁道传导。

3. QRS波群：QRS波群用于评估心室的除极情况。

QRS波群通常应该小于0.12秒，呈现一个向下的Q波、一个向上的R波和一个向下的S波。

QRS波群的增宽可能表明室内传导系统的异常，如束支传导阻滞。

而QRS波群增高可能是心机梗死的表现。

4. ST段：ST段在QRS波群结束到T波开始之间。

ST段的形态通常应该是水平或稍微上斜的。

若ST段呈现抬高或下降的情况可能是心肌缺血或损伤的表现。

5. T波：T波代表心室的复极过程。

T波应该是圆顶和圆底的，与QRS波群形态相反。

正常情况下，T波的振幅不应该超过QRS波群振幅的一半。

异常T波可能表明心绞痛、心肌梗死或电解质紊乱等疾病的存在。

6. QT间期：QT间期是指心室起搏至复极的完全过程，它是室颤和室速的易感性指标。

正常情况下，QT间期在男性小于0.44秒，女性小于0.46秒。

若QT间期延长可能会导致心室心律失常的风险增加。

通过对心电图波形的基本特征进行观察和分析，我们能够了解心脏的除极传导情况、心律状态以及心肌的缺血和损伤情况。

这对于诊断心血管疾病和制定个体化的治疗计划具有重要意义。

常见心电图异常与正常波形比较心电图是评估心脏功能和健康状况的重要工具之一。

通过观察心电图波形的特点和异常变化，医生可以判断心脏是否正常工作，诊断心脏疾病，并制定相应的治疗方案。

本文将对常见心电图异常与正常波形进行比较，以帮助读者更好地理解心电图的诊断意义。

一、正常心电图波形1. P波：代表心房收缩的电信号，通常是正弦波形，其幅度一般不超过2.5毫伏（mV）。

2. PR间期：即P波至QRS波群的间隔时间，正常范围为0.12-0.20秒。

3. QRS波群：代表心室收缩的电信号，通常为尖峰或宽波形，其持续时间一般在0.06-0.10秒之间。

QRS波群的形态、幅度和方向可根据不同导联的特点进行评估。

4. ST段：位于QRS波群和T波之间的水平线段，正常情况下应处于基线水平或略微上抬或下沉。

5. T波：代表心室复极的电信号，通常为尖钝或圆顶形态，其持续时间应≤0.24秒。

6. QT间期：从QRS波群起点到T波终点的时间跨度，可用于评估心室去极化过程的时间。

二、常见心电图异常波形1. 心房颤动（Atrial Fibrillation，AF）：心房电活动紊乱，P波消失，代之以快速、无规律的心房颤动波形。

2. 心房扑动（Atrial Flutter）：心房电活动快速有规律，产生“锯齿状”P波，通常以2:1, 3:1或4:1的比例与心室收缩（QRS波群）进行传导。

3. 心室早搏（Premature Ventricular Contractions，PVC）：心室提前收缩，P波消失，QRS波群宽于正常，常伴有明显的较大T波。

4. 心室颤动（Ventricular Fibrillation）：心室电活动紊乱，无规律、无节律的波形，且QRS波群无法识别。

5. 房室传导阻滞（Atrioventricular Block）：包括一度房室传导阻滞、二度房室传导阻滞和三度房室传导阻滞。

阻滞程度不同，P波与QRS波群的关系也会出现相应的改变。
