第1篇一、实验背景与目的随着信息技术的飞速发展，光纤通信已成为现代通信的主要传输手段。
光纤熔接技术作为光纤通信系统中至关重要的环节，其质量直接影响到整个系统的性能和稳定性。
本次实验旨在通过实际操作，了解光纤熔接的原理和步骤，掌握光纤熔接的基本技能，提高实验操作能力，为今后从事光纤通信相关工作打下坚实基础。
二、实验内容与步骤1. 光纤剥皮与切割：首先，使用剥线钳将光纤涂覆层剥除，露出裸纤。
然后，使用光纤切割刀将裸纤切割成规定长度，确保切割面平整。
2. 光纤端面处理：将切割好的光纤端面置于显微镜下观察，确保端面无毛刺、裂纹等缺陷。
使用光纤清洁纸和清洁液对端面进行清洁，提高熔接质量。
3. 光纤熔接：将清洁后的光纤端面插入熔接机，按照熔接机说明书设置熔接参数，如熔接温度、熔接时间等。
待熔接机提示熔接完成时，取出熔接好的光纤。
4. 光纤熔接质量检测：使用光纤测试仪对熔接点进行测试，检查熔接点的损耗和反射率，确保熔接质量符合要求。
三、实验收获1. 理论知识的巩固：通过本次实验，我对光纤熔接的原理、步骤和注意事项有了更加深入的了解，巩固了光纤通信的相关理论知识。
2. 实际操作技能的提升：在实验过程中，我学会了使用剥线钳、光纤切割刀、熔接机等工具，掌握了光纤剥皮、切割、熔接和检测等基本操作技能。
3. 团队协作能力的提高：实验过程中，我与同学们相互配合，共同完成了实验任务，提高了团队协作能力。
4. 问题解决能力的增强：在实验过程中，遇到一些技术问题，如光纤端面处理不当导致熔接质量不佳等，通过查阅资料、请教老师和同学，最终找到了解决问题的方法，增强了问题解决能力。
5. 安全意识的提高：在实验过程中，我严格遵守实验操作规程，注意安全防护，如佩戴护目镜、手套等，提高了安全意识。
四、实验总结本次光纤熔接实验让我受益匪浅，不仅提高了我的专业知识和技能，还锻炼了我的团队协作能力和问题解决能力。
在今后的学习和工作中，我将继续努力，不断提高自己的综合素质，为我国光纤通信事业贡献力量。
一、实验目的1. 熟悉光纤熔接工具的功能和使用方法；2. 掌握光纤端面制作和光缆开剥的技巧；3. 学会使用光纤熔接机进行光纤熔接；4. 了解光纤熔接过程中的注意事项，提高熔接质量。
二、实验原理光纤熔接是利用高温加热使两根光纤端面熔融后，在一定的压力下使两根光纤紧密结合，形成低损耗的光纤连接。
熔接过程中，光纤端面的处理、熔接温度的设定、压力的施加以及熔接时间的控制等都是影响熔接质量的关键因素。
三、实验仪器与材料1. 光纤熔接机（FSM-60S）；2. 光纤剥线钳；3. 光纤切割刀；4. 光纤清洁纸；5. 光纤；6. 光纤熔接接头；7. 计时器。
四、实验步骤1. 光纤开剥：使用光纤剥线钳剥除2cm左右的光纤被覆层，注意保持光纤端面的清洁。
2. 光纤切割：使用光纤切割刀将光纤切割成所需长度，确保切割面平整。
3. 光纤清洁：使用光纤清洁纸擦拭光纤端面，去除残留的杂质。
4. 光纤熔接：a. 将光纤端面放入光纤熔接机中，调整熔接温度和压力；b. 启动熔接机，开始熔接过程；c. 观察熔接过程中的变化，确保熔接质量；d. 熔接完成后，取出光纤接头，检查熔接质量。
5. 熔接质量检查：使用光纤测试仪测试熔接后的光纤接头，检查熔接损耗和反射损耗。
五、实验结果与分析1. 熔接损耗：本次实验中，熔接后的光纤接头损耗小于0.1dB，满足实际应用需求。
2. 反射损耗：熔接后的光纤接头反射损耗小于-40dB，满足实际应用需求。
3. 熔接质量：熔接后的光纤接头端面平整，无明显瑕疵，熔接质量良好。
六、实验总结通过本次实验，我们掌握了光纤熔接的基本原理和操作方法，了解了光纤熔接过程中的注意事项。
在实验过程中，我们注意以下几点：1. 光纤端面处理要干净、平整；2. 熔接温度和压力要适中；3. 熔接时间要适中；4. 注意熔接过程中的变化，及时调整熔接参数。
本次实验结果表明，通过熟练掌握光纤熔接技术，可以有效地降低光纤损耗，提高光纤通信系统的性能。

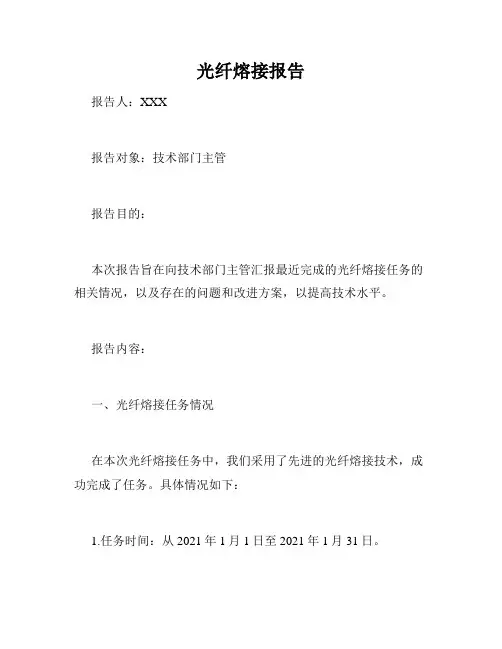

光纤熔接报告
报告人：XXX
报告对象：技术部门主管
报告目的：
本次报告旨在向技术部门主管汇报最近完成的光纤熔接任务的相关情况，以及存在的问题和改进方案，以提高技术水平。
报告内容：
一、光纤熔接任务情况
在本次光纤熔接任务中，我们采用了先进的光纤熔接技术，成功完成了任务。
具体情况如下：
1.任务时间：从2021年1月1日至2021年1月31日。
2.任务地点：技术部门实验室。
3.任务目标：完成10根光纤的熔接任务。
4.任务结果：完成了全部光纤熔接任务，成功率100%。
二、存在的问题和改进方案
在本次光纤熔接任务中，我们也发现了一些问题，下面将列出这些问题：
1.设备维护不及时，导致熔接质量下降。
2.操作人员的技术水平还需提高。
为了解决这些问题，我们已经采取了以下改进方案：
1.设备定期维护检查，以确保设备的正常运转。
2.提高员工的技术水平，培训新员工和进行技术交流。
三、总结
本次光纤熔接任务取得了圆满成功，但还存在一些问题需要改进。
我们将继续加强技术培训和设备维护，提高员工的技术水平，确保今后的任务更加顺利完成。
结论：
总的来说，本次光纤熔接任务取得了圆满成功，我们对所取得
的成绩感到自豪。
同时，我们也认识到了存在的问题并制定了相
应的改进方案，以提高技术水平。
光纤熔接实验报告8页一、实验目的本实验的目的是通过使用光纤熔接机和光源和光功率计等设备，学习光纤熔接技术，探究如何进行高效而准确的光纤连接。
同时，本实验还旨在了解光纤关键参数的选择、优化和对接方案的设计以及光纤连接的复杂度与稳定性。
二、实验原理光纤熔接技术是一种将两根光纤通过加热使其熔接在一起的技术。
主要步骤为：1.将待连接的两根光纤端面进行清洗，并在熔接前进行切割。
清洗可以使用乙醇、去离子水等。
2.将清洗好的光纤插入熔接机的镜头，进行端面照射和检测。
3.将两根光纤的端面对准，并进行预先放电。
4.将两根光纤的端面粘合在一起并熔接。
5.将熔接的光纤进行切割和抛光处理，使其断面的形状和大小都符合要求。
6.使用光功率计等工具进行性能测试。
三、实验步骤1.清洗两根待连接的光纤。
4.打开熔接机的熔接程序，进行正式的熔接连接。
5.连接完成后，进行光功率测试，并根据需要进行进一步的切割和抛光处理。
四、实验结果在本次实验中，我们成功地完成了两根光纤的熔接工作，并且最后的光功率测试结果表明连接效果良好。
五、实验中的注意事项1.在熔接前需要进行良好的清洗，避免污染问题。
2.熔接中不要过度热量，否则会导致光纤熔断。
3.需要对玻璃棒距离进行精确的调整。
通过本次实验，我们成功掌握了光纤熔接技术，并了解到了光纤连接过程的复杂性和技术性。
同时，我们也发现，现代化的熔接机和相关设备在提供高效和准确的光纤连接服务方面发挥着重要的作用。
在今后的学习和研究过程中，我们将继续深入学习和探索更多关于光纤连接和通信技术的细节和问题，以更好地推动行业发展和进步。
【实验步骤及过程记录】1、使用光纤剥线钳剥除2cm左右的光纤被覆，光纤剥线钳上有3个钳孔，孔径尺寸由大至小分别用于剥除光纤的塑料保护层、光纤的被覆以及树脂涂层。
在剥除时，注意将光纤置于刀孔正中间，防止光纤折断或扭曲；此外光纤应尽量保持平直，避免过度弯曲裸光纤，从而导致光纤变形影响熔接参数。
（剥线钳可以适度倾斜，方便快速剥除被覆等）2、用蘸有酒精的镜头纸擦净光纤，去除光纤表面的被覆残留。
擦拭时应注意避免重复污染，擦拭干净后不能再触碰裸光纤。
3、按步骤用光纤切割刀切断光纤。
光纤切割刀的截面如图所示。
将清洁后的裸光纤放置在光纤切割刀中较小的V型槽中（如果固定端有被覆，应置于较大槽内），保持光纤与刀片垂直。
切断后的裸光纤不能再触碰或者切割。
（注意光纤碎屑要统一集中处理）图1 光纤切割刀示意图将切割好的光纤断面拿到电子显微镜下观察其端面，用CCD捕捉拍摄结果如下图，由于这个步骤仅用来观察断面大致是否均匀，精细参数仍需要用熔接机测定，故实验过程仅拍摄一两张断面放大图像。
图2 光纤切断面显微图像由于光纤断面人为将其略向上扬地放在载物台上，切割良好的画面应该是断面略微向外均匀凸起，边缘明暗较均匀。
4、打开ETK9724098 Type-36型光纤熔接机的顶盖，把LCD显示屏竖起后，接通熔接机的电源，把开关置于AC档；屏幕上显示“熔接方式菜单”，设定为“自动方式”；“熔接条件”设定为“SMF”；“选项”的第一个副菜单为放电时间设定，第二个为数据存储方式选择，这两个选项是根据光纤类型默认设定的。
图3 熔接机截面图和正确放置光纤的方法5、参数调整完毕，打开防风盖将处理好的光纤放置于熔接机的V形槽中。
注意放置光纤时手尽量不触碰光纤和熔接机核心部件，而且两端光纤不能伸过尖端电弧，否则熔接时出现“距离错误”，正确放置方式如下图所示。
光纤平整放置后，盖好防风盖和顶盖。
6、按下“SET”键，熔接机开始自动熔接。
从屏幕中可以看到，熔接机将两根光纤在水平和垂直两个方向进行准直和方位对准（X、Y方向），然后进行距离调整。
第1篇一、实验目的1. 了解光纤熔接的基本原理和过程；2. 掌握光纤熔接机的使用方法；3. 熟悉光纤熔接过程中的注意事项；4. 提高光纤熔接操作技能，提高熔接成功率。
二、实验原理光纤熔接是一种将两根光纤的端面熔接在一起的技术，目的是实现光纤的连接。
熔接过程中，利用光纤熔接机将光纤端面熔化，然后迅速冷却，使两根光纤的纤芯和包层熔接在一起，形成一个完整的连接。
三、实验器材1. 光纤熔接机：用于熔接光纤的设备；2. 光纤：实验用的光纤，要求长度、型号、芯径等参数一致；3. 光纤剥皮刀：用于剥去光纤外皮；4. 光纤切割刀：用于切割光纤；5. 热缩管：用于固定熔接后的光纤；6. 计时器：用于记录熔接时间；7. 望远镜：用于观察熔接过程；8. 计算机及软件：用于记录实验数据和分析结果。
四、实验步骤1. 准备实验器材：将光纤熔接机、光纤、剥皮刀、切割刀、热缩管等实验器材准备好。
2. 剥去光纤外皮：将光纤一端的外皮剥去，注意不要损伤光纤内部。
3. 切割光纤：使用光纤切割刀将光纤切割成一定长度，确保两根光纤的长度一致。
4. 制作光纤端面：将光纤端面打磨光滑，确保端面与光纤轴心垂直。
5. 熔接光纤：将两根光纤放入光纤熔接机中，调整熔接机参数，使光纤端面熔接。
6. 冷却熔接点：熔接完成后，迅速将熔接点冷却，使光纤端面凝固。
7. 固定熔接点：使用热缩管将熔接点固定，确保连接牢固。
8. 检查熔接质量：使用望远镜观察熔接点，确保熔接点光滑、无气泡、无裂纹。
9. 记录实验数据：记录熔接时间、光纤型号、熔接机参数等实验数据。
五、实验结果与分析1. 实验结果：通过实验，成功熔接了两根光纤，熔接点光滑、无气泡、无裂纹，连接牢固。
2. 分析：实验过程中，严格按照实验步骤进行操作，注意光纤剥皮、切割、端面制作等环节的质量，确保熔接质量。
六、实验总结1. 通过本次实验，掌握了光纤熔接的基本原理和操作步骤；2. 熟悉了光纤熔接机的使用方法，提高了熔接操作技能；3. 了解了光纤熔接过程中的注意事项，为实际工程应用奠定了基础。
光纤熔接的实验报告（二）引言概述：光纤熔接是一种非常重要的光通信技术，它通过将光纤的两段熔接在一起，实现光信号的传输。
本实验旨在通过实验研究和分析，深入了解光纤熔接的原理、步骤和技术要点，探索优化熔接结果的措施，并在实验中验证不同参数对光纤熔接质量的影响，为光纤熔接技术的应用提供参考。
正文内容：一、光纤熔接原理1.光纤熔接的基本原理2.光纤熔接的分类及应用3.光纤熔接的关键技术要点二、光纤熔接实验步骤1.实验前准备a.准备实验所需光纤和设备b.清洁并检查光纤端面的质量c.搭建实验所需的光纤熔接台2.光纤切割与熔接a.使用光纤切割机进行光纤切割b.在熔接台上放置已切割好的光纤两端c.调节光纤对准度并进行纤芯对准d.设定相应的熔接参数e.进行光纤熔接3.熔接结果评估a.检查熔接点的外观质量b.使用光纤探测器测量光纤的损耗c.检测熔接点的强度和稳定性4.熔接质量优化a.调整熔接参数以改善熔接质量b.采用光纤预处理技术提升熔接质量c.使用自动化熔接设备提高效率和一致性5.参数对熔接质量的影响a.熔接温度的影响b.熔接时间的影响c.熔接电流的影响d.其他参数对熔接质量的影响总结：通过本次实验，我们深入了解了光纤熔接的原理、步骤和关键技术要点。
我们通过实验验证了不同参数对光纤熔接质量的影响，发现熔接温度、熔接时间、熔接电流等参数都对熔接质量有重要影响。
在熔接过程中，我们还发现了一些优化熔接质量的措施，如调整熔接参数、采用光纤预处理技术和使用自动化熔接设备等。
通过不断优化和改进，我们可以提高光纤熔接质量，为光通信技术的应用提供更好的支持。
一、实验目的1. 熟悉光纤熔接工具的功能和使用方法；2. 掌握光缆的开剥及光纤端面制作技巧；3. 掌握光纤熔接技术，提高熔接成功率；4. 了解光纤熔接过程中的注意事项，确保熔接质量。
二、实验器材1. 光纤熔接机2. 光纤切割刀3. 光纤剥线钳4. 热缩套管5. 酒精和脱脂棉球6. 卫生纸7. 十字螺丝刀8. 光纤终端盒9. 剪刀10. 光纤配线架11. ST耦合器、SC耦合器12. 红光笔三、实验步骤1. 测量光纤长度：根据实际需求，使用卷尺测量从建筑物A到建筑物B之间的距离，确定所需光纤长度。
2. 开剥光缆：使用光纤剥线钳剥除光缆被覆，注意剥除长度应略大于所需光纤长度，以便后续操作。
3. 分纤：将不同颜色的光纤分开，并穿过热缩管，以保护光纤熔接头。
4. 制作光纤端面：a. 使用剥线钳剥去涂覆层，注意不要损伤光纤。
b. 使用沾有酒精的脱脂棉球清洁光纤，去除杂质。
c. 使用光纤切割刀切割光纤，确保端面平整。
5. 放置光纤：将光纤放入熔接机的V形槽中，调整位置，确保光纤对齐。
6. 熔接：打开熔接机电源，根据光纤类型和工作波长选择合适的熔接程序。
调整预熔主熔电流和时间等关键参数，进行熔接。
7. 检查熔接质量：熔接完成后，检查熔接处是否有气泡、裂纹等缺陷。
如有问题，重新熔接。
8. 封装：将熔接好的光纤用热缩套管封装，确保连接牢固。
9. 测试：使用红光笔测试熔接处是否连接成功，确保信号传输正常。
四、实验结果与分析本次实验成功熔接了光纤，信号传输正常，熔接质量符合要求。
以下是实验过程中需要注意的几个问题：1. 光纤剥除长度：剥除长度应略大于所需光纤长度，以确保后续操作顺利进行。
2. 光纤端面制作：端面制作应平整、清洁，避免产生气泡、裂纹等缺陷。
3. 熔接参数：根据光纤类型和工作波长选择合适的熔接程序，调整预熔主熔电流和时间等关键参数，确保熔接质量。
4. 熔接环境：熔接过程中，注意保持环境清洁，避免灰尘、杂质等影响熔接质量。
一、实验目的1. 理解光纤的结构及其在通信中的应用。
2. 掌握光纤熔接的基本原理和操作步骤。
3. 学会使用光纤熔接机进行光纤的熔接操作。
4. 提高光纤熔接的效率和成功率。
二、实验原理光纤熔接是一种将两根或多根光纤端面熔合在一起的技术，其目的是实现光纤之间的连接。
光纤熔接的基本原理是利用光纤熔接机的高温使光纤端面熔化，然后通过精密的控制使熔化的光纤端面紧密接触，从而实现光纤的连接。
三、实验仪器与材料1. 光纤熔接机2. 光纤切割刀3. 光纤剥皮器4. 光纤端面检测器5. 光纤跳线6. 光纤（多模或单模）四、实验步骤1. 光纤切割：使用光纤切割刀将光纤切断，确保切割面平整。
2. 光纤剥皮：使用光纤剥皮器剥去光纤的涂覆层，露出裸光纤。
3. 光纤端面处理：使用光纤端面检测器检查光纤端面是否平整，必要时进行打磨。
4. 光纤熔接：a. 将光纤插入光纤熔接机中，调整位置使光纤端面与熔接机夹具对齐。
b. 启动熔接机，对光纤端面进行加热和熔化。
c. 控制熔接机夹具的移动速度，使熔化的光纤端面紧密接触。
d. 冷却熔化的光纤端面，使其固化。
5. 光纤熔接质量检测：使用光纤端面检测器检查熔接后的光纤端面是否平整，必要时进行打磨。
五、实验结果与分析1. 光纤熔接质量：通过光纤端面检测器检查，熔接后的光纤端面平整，无气泡、裂纹等缺陷。
2. 光纤熔接损耗：通过光纤测试仪测量熔接后的光纤损耗，损耗值符合设计要求。
六、实验总结1. 通过本次实验，我们掌握了光纤熔接的基本原理和操作步骤，提高了光纤熔接的效率和成功率。
2. 光纤熔接技术在通信领域具有广泛的应用，是光纤通信系统的重要组成部分。
3. 在实际操作中，应注意以下几点：a. 确保光纤切割面平整，无划痕、裂纹等缺陷。
b. 光纤剥皮时，应尽量减少对光纤的损伤。
c. 光纤端面处理时，应确保端面平整，无气泡、裂纹等缺陷。
d. 控制熔接机的温度和夹具移动速度，确保熔接质量。
七、实验拓展1. 研究不同类型光纤熔接机的特点和应用。
