精馏塔常用的一些控制方案

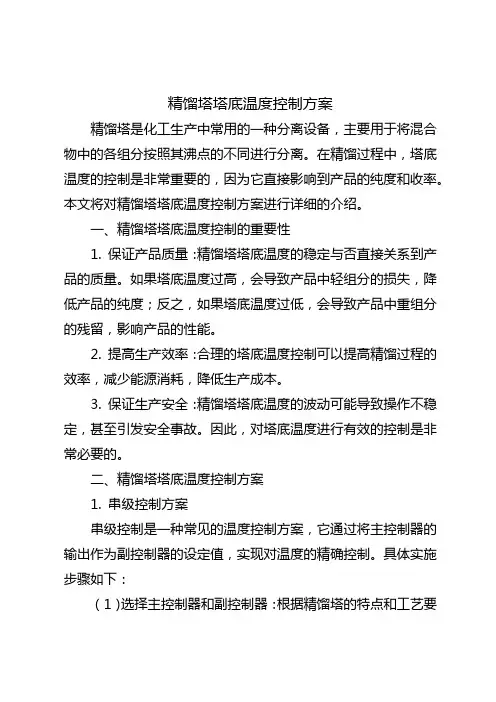

精馏塔塔底温度控制方案精馏塔是化工生产中常用的一种分离设备，主要用于将混合物中的各组分按照其沸点的不同进行分离。

在精馏过程中，塔底温度的控制是非常重要的，因为它直接影响到产品的纯度和收率。

本文将对精馏塔塔底温度控制方案进行详细的介绍。

一、精馏塔塔底温度控制的重要性1. 保证产品质量：精馏塔塔底温度的稳定与否直接关系到产品的质量。

如果塔底温度过高，会导致产品中轻组分的损失，降低产品的纯度；反之，如果塔底温度过低，会导致产品中重组分的残留，影响产品的性能。

2. 提高生产效率：合理的塔底温度控制可以提高精馏过程的效率，减少能源消耗，降低生产成本。

3. 保证生产安全：精馏塔塔底温度的波动可能导致操作不稳定，甚至引发安全事故。

因此，对塔底温度进行有效的控制是非常必要的。

二、精馏塔塔底温度控制方案1. 串级控制方案串级控制是一种常见的温度控制方案，它通过将主控制器的输出作为副控制器的设定值，实现对温度的精确控制。

具体实施步骤如下：（1）选择主控制器和副控制器：根据精馏塔的特点和工艺要求，选择合适的控制器类型，如PID控制器、模糊控制器等。

（2）设定主控制器的参数：根据工艺要求和实际操作经验，设定主控制器的比例、积分和微分参数。

（3）设定副控制器的参数：根据主控制器的输出和塔底温度的变化趋势，设定副控制器的比例、积分和微分参数。

（4）实施串级控制：将主控制器的输出作为副控制器的设定值，实现对塔底温度的精确控制。

2. 前馈控制方案前馈控制是一种基于模型的控制方案，它通过预测塔底温度的变化趋势，提前调整控制参数，以实现对塔底温度的快速响应。

具体实施步骤如下：（1）建立精馏塔的温度模型：根据精馏塔的工作原理和操作条件，建立精馏塔的温度模型。

（2）设计前馈控制器：根据温度模型，设计前馈控制器，实现对塔底温度的预测和控制。

（3）实施前馈控制：将前馈控制器的输出与主控制器的输出相结合，实现对塔底温度的快速响应和精确控制。

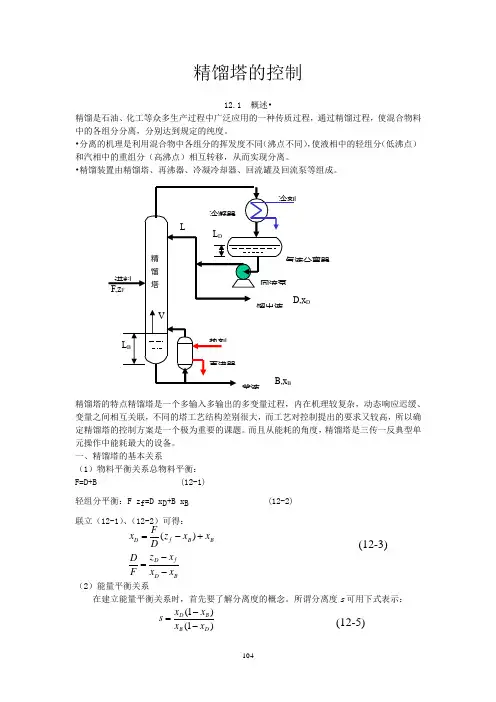

精馏塔的控制12.1 概述•精馏是石油、化工等众多生产过程中广泛应用的一种传质过程，通过精馏过程，使混合物料中的各组分分离，分别达到规定的纯度。

•分离的机理是利用混合物中各组分的挥发度不同（沸点不同），使液相中的轻组分（低沸点）和汽相中的重组分（高沸点）相互转移，从而实现分离。

•精馏装置由精馏塔、再沸器、冷凝冷却器、回流罐及回流泵等组成。

精馏塔的特点精馏塔是一个多输入多输出的多变量过程，内在机理较复杂，动态响应迟缓、变量之间相互关联，不同的塔工艺结构差别很大，而工艺对控制提出的要求又较高，所以确定精馏塔的控制方案是一个极为重要的课题。

而且从能耗的角度，精馏塔是三传一反典型单元操作中能耗最大的设备。

一、精馏塔的基本关系（1）物料平衡关系总物料平衡： F=D+B (12-1) 轻组分平衡：F z f =D x D +B x B (12-2) 联立（12-1）、（12-2）可得：（2）能量平衡关系 在建立能量平衡关系时，首先要了解分离度的概念。

所谓分离度s 可用下式表示：DB D f D BB f D x x x z F D x x z D Fx --=+-=)((12-3))1()1(D B B Dx x x x s --=(12-5)可见，随着s 的增大，x D 也增大，x B 而减小，说明塔系统的分离效果增大。

影响分离度s 的因素很多，如平均相对挥发度、理论塔板数、塔板效率、进料组分、进料板位置，以及塔内上升蒸汽量V 和进料F 的比值等。

对于一个既定的塔来说：式（12-6）的函数关系也可用一近似式表示： 或可表示为：式中β为塔的特性因子由上式可以看到，随着V /F 的增加，s 值提高，也就是x D 增加，x B 下降，分离效果提高了。

由于V 是由再沸器施加热量来提高的，所以该式实际是表示塔的能量对产品成分的影响，故称为能量平衡关系式。

由上分析可见，V /F 的增加，塔的分离效果提高，能耗也将增加。

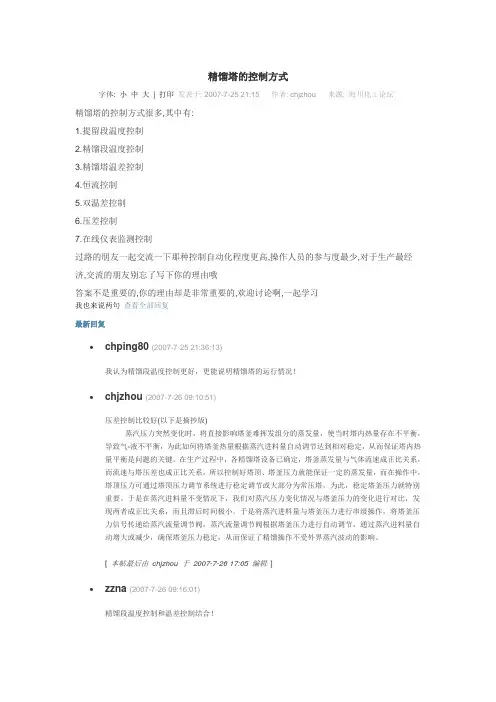

精馏塔的控制方式字体: 小中大| 打印发表于: 2007-7-25 21:15 作者: chjzhou 来源: 海川化工论坛精馏塔的控制方式很多,其中有:1.提留段温度控制2.精馏段温度控制3.精馏塔温差控制4.恒流控制5.双温差控制6.压差控制7.在线仪表监测控制过路的朋友一起交流一下那种控制自动化程度更高,操作人员的参与度最少,对于生产最经济,交流的朋友别忘了写下你的理由哦答案不是重要的,你的理由却是非常重要的,欢迎讨论啊,一起学习我也来说两句查看全部回复最新回复∙chping80 (2007-7-25 21:36:13)我认为精馏段温度控制更好，更能说明精馏塔的运行情况！∙chjzhou (2007-7-26 09:10:51)压差控制比较好(以下是摘抄版)蒸汽压力突然变化时，将直接影响塔釜难挥发组分的蒸发量，使当时塔内热量存在不平衡，导致气-液不平衡，为此如何将塔釜热量根据蒸汽进料量自动调节达到相对稳定，从而保证塔内热量平衡是问题的关键。

在生产过程中，各精馏塔设备已确定，塔釜蒸发量与气体流速成正比关系，而流速与塔压差也成正比关系，所以控制好塔顶、塔釜压力就能保证一定的蒸发量，而在操作中，塔顶压力可通过塔顶压力调节系统进行稳定调节或大部分为常压塔，为此，稳定塔釜压力就特别重要。

于是在蒸汽进料量不变情况下，我们对蒸汽压力变化情况与塔釜压力的变化进行对比，发现两者成正比关系，而且滞后时间极小。

于是将蒸汽进料量与塔釜压力进行串级操作，将塔釜压力信号传递给蒸汽流量调节阀，蒸汽流量调节阀根据塔釜压力进行自动调节，通过蒸汽进料量自动增大或减少，确保塔釜压力稳定，从而保证了精馏操作不受外界蒸汽波动的影响。

[本帖最后由chjzhou 于2007-7-26 17:05 编辑]∙zzna (2007-7-26 09:16:01)精馏段温度控制和温差控制结合！∙weiqj (2007-7-26 15:49:50)3＃楼是从一个叫做“好男人”的博客中的《精馏塔操作及自动控制系统的改进》摘抄其中一段。

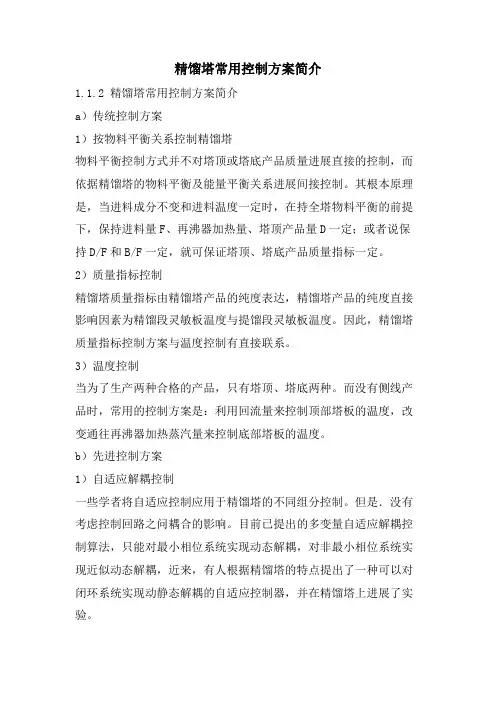

精馏塔常用控制方案简介1.1.2 精馏塔常用控制方案简介a）传统控制方案1）按物料平衡关系控制精馏塔物料平衡控制方式并不对塔顶或塔底产品质量进展直接的控制，而依据精馏塔的物料平衡及能量平衡关系进展间接控制。

其根本原理是，当进料成分不变和进料温度一定时，在持全塔物料平衡的前提下，保持进料量F、再沸器加热量、塔顶产品量D一定；或者说保持D/F和B/F一定，就可保证塔顶、塔底产品质量指标一定。

2）质量指标控制精馏塔质量指标由精馏塔产品的纯度表达，精馏塔产品的纯度直接影响因素为精馏段灵敏板温度与提馏段灵敏板温度。

因此，精馏塔质量指标控制方案与温度控制有直接联系。

3）温度控制当为了生产两种合格的产品，只有塔顶、塔底两种。

而没有侧线产品时，常用的控制方案是：利用回流量来控制顶部塔板的温度，改变通往再沸器加热蒸汽量来控制底部塔板的温度。

b）先进控制方案1）自适应解耦控制一些学者将自适应控制应用于精馏塔的不同组分控制。

但是．没有考虑控制回路之问耦合的影响。

目前已提出的多变量自适应解耦控制算法，只能对最小相位系统实现动态解耦，对非最小相位系统实现近似动态解耦，近来，有人根据精馏塔的特点提出了一种可以对闭环系统实现动静态解耦的自适应控制器，并在精馏塔上进展了实验。

2）多变量预测控制预测控制是一类以对象模型为根底的计算机控制算法，依据对象模型的不同，预测算法可粉为模型算法（MAC）、动态矩阵控制算法（DMC）、广义预测控制（GPC）等详细实现形式。

工业上应用说明：多变量预测控制到达了期望的效果，实现了常压塔的平稳操作，提高了装置适应处理量与原料性质变化的能力；并简化了控制过程，减少了劳动强度及人工干预，显著提高了产品的合格率。

1.2 问题的提出及解决问题的途径对于精馏过程中的温度控制系统，当只有塔顶、塔底两种产品，而没有侧线产品时，常用的控制方案是：利用回流量来控制顶部塔板的温度，改变通往再沸器加热蒸汽量来控制底部塔板的温度。

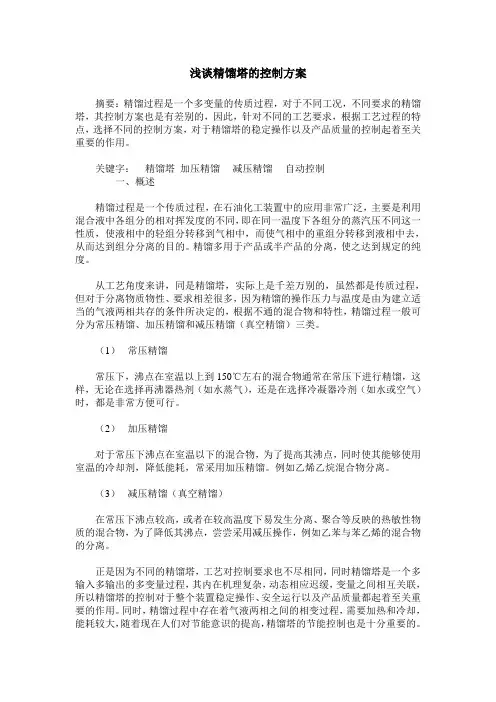

浅谈精馏塔的控制方案摘要：精馏过程是一个多变量的传质过程，对于不同工况，不同要求的精馏塔，其控制方案也是有差别的，因此，针对不同的工艺要求，根据工艺过程的特点，选择不同的控制方案，对于精馏塔的稳定操作以及产品质量的控制起着至关重要的作用。

关键字：精馏塔加压精馏减压精馏自动控制一、概述精馏过程是一个传质过程，在石油化工装置中的应用非常广泛，主要是利用混合液中各组分的相对挥发度的不同，即在同一温度下各组分的蒸汽压不同这一性质，使液相中的轻组分转移到气相中，而使气相中的重组分转移到液相中去，从而达到组分分离的目的。

精馏多用于产品或半产品的分离，使之达到规定的纯度。

从工艺角度来讲，同是精馏塔，实际上是千差万别的，虽然都是传质过程，但对于分离物质物性、要求相差很多，因为精馏的操作压力与温度是由为建立适当的气液两相共存的条件所决定的，根据不通的混合物和特性，精馏过程一般可分为常压精馏、加压精馏和减压精馏（真空精馏）三类。

（1）常压精馏常压下，沸点在室温以上到150℃左右的混合物通常在常压下进行精馏，这样，无论在选择再沸器热剂（如水蒸气），还是在选择冷凝器冷剂（如水或空气）时，都是非常方便可行。

（2）加压精馏对于常压下沸点在室温以下的混合物，为了提高其沸点，同时使其能够使用室温的冷却剂，降低能耗，常采用加压精馏。

例如乙烯乙烷混合物分离。

（3）减压精馏（真空精馏）在常压下沸点较高，或者在较高温度下易发生分离、聚合等反映的热敏性物质的混合物，为了降低其沸点，尝尝采用减压操作，例如乙苯与苯乙烯的混合物的分离。

正是因为不同的精馏塔，工艺对控制要求也不尽相同，同时精馏塔是一个多输入多输出的多变量过程，其内在机理复杂，动态相应迟缓，变量之间相互关联，所以精馏塔的控制对于整个装置稳定操作、安全运行以及产品质量都起着至关重要的作用。

同时，精馏过程中存在着气液两相之间的相变过程，需要加热和冷却，能耗较大，随着现在人们对节能意识的提高，精馏塔的节能控制也是十分重要的。

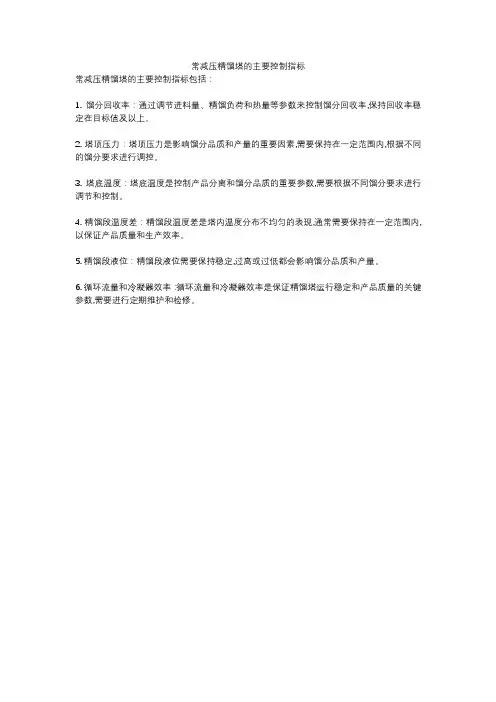

常减压精馏塔的主要控制指标
常减压精馏塔的主要控制指标包括：
1. 馏分回收率：通过调节进料量、精馏负荷和热量等参数来控制馏分回收率,保持回收率稳定在目标值及以上。

2. 塔顶压力：塔顶压力是影响馏分品质和产量的重要因素,需要保持在一定范围内,根据不同的馏分要求进行调控。

3. 塔底温度：塔底温度是控制产品分离和馏分品质的重要参数,需要根据不同馏分要求进行调节和控制。

4. 精馏段温度差：精馏段温度差是塔内温度分布不均匀的表现,通常需要保持在一定范围内,以保证产品质量和生产效率。

5. 精馏段液位：精馏段液位需要保持稳定,过高或过低都会影响馏分品质和产量。

6. 循环流量和冷凝器效率：循环流量和冷凝器效率是保证精馏塔运行稳定和产品质量的关键参数,需要进行定期维护和检修。

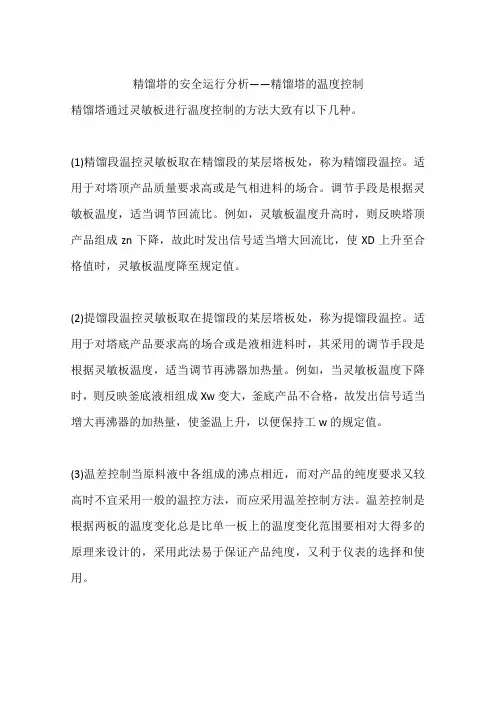

精馏塔的安全运行分析——精馏塔的温度控制
精馏塔通过灵敏板进行温度控制的方法大致有以下几种。

(1)精馏段温控灵敏板取在精馏段的某层塔板处，称为精馏段温控。

适用于对塔顶产品质量要求高或是气相进料的场合。

调节手段是根据灵敏板温度，适当调节回流比。

例如，灵敏板温度升高时，则反映塔顶产品组成zn下降，故此时发出信号适当增大回流比，使XD上升至合格值时，灵敏板温度降至规定值。

(2)提馏段温控灵敏板取在提馏段的某层塔板处，称为提馏段温控。

适用于对塔底产品要求高的场合或是液相进料时，其采用的调节手段是根据灵敏板温度，适当调节再沸器加热量。

例如，当灵敏板温度下降时，则反映釜底液相组成Xw变大，釜底产品不合格，故发出信号适当增大再沸器的加热量，使釜温上升，以便保持工w的规定值。

(3)温差控制当原料液中各组成的沸点相近，而对产品的纯度要求又较高时不宜采用一般的温控方法，而应采用温差控制方法。

温差控制是根据两板的温度变化总是比单一板上的温度变化范围要相对大得多的原理来设计的，采用此法易于保证产品纯度，又利于仪表的选择和使用。

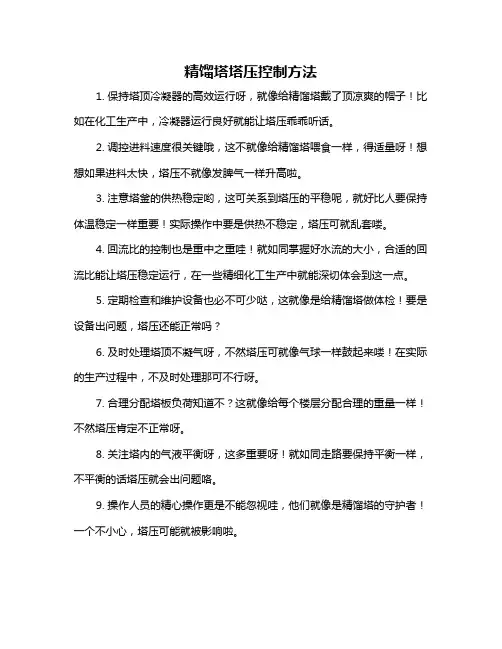

精馏塔塔压控制方法
1. 保持塔顶冷凝器的高效运行呀，就像给精馏塔戴了顶凉爽的帽子！比如在化工生产中，冷凝器运行良好就能让塔压乖乖听话。

2. 调控进料速度很关键哦，这不就像给精馏塔喂食一样，得适量呀！想想如果进料太快，塔压不就像发脾气一样升高啦。

3. 注意塔釜的供热稳定哟，这可关系到塔压的平稳呢，就好比人要保持体温稳定一样重要！实际操作中要是供热不稳定，塔压可就乱套喽。

4. 回流比的控制也是重中之重哇！就如同掌握好水流的大小，合适的回流比能让塔压稳定运行，在一些精细化工生产中就能深切体会到这一点。

5. 定期检查和维护设备也必不可少哒，这就像是给精馏塔做体检！要是设备出问题，塔压还能正常吗？
6. 及时处理塔顶不凝气呀，不然塔压可就像气球一样鼓起来喽！在实际的生产过程中，不及时处理那可不行呀。

7. 合理分配塔板负荷知道不？这就像给每个楼层分配合理的重量一样！不然塔压肯定不正常呀。

8. 关注塔内的气液平衡呀，这多重要呀！就如同走路要保持平衡一样，不平衡的话塔压就会出问题咯。

9. 操作人员的精心操作更是不能忽视哇，他们就像是精馏塔的守护者！一个不小心，塔压可能就被影响啦。

总之，要想控制好精馏塔塔压，这些方法都得重视起来，相互配合，才能让精馏塔乖乖听话，稳定运行！。

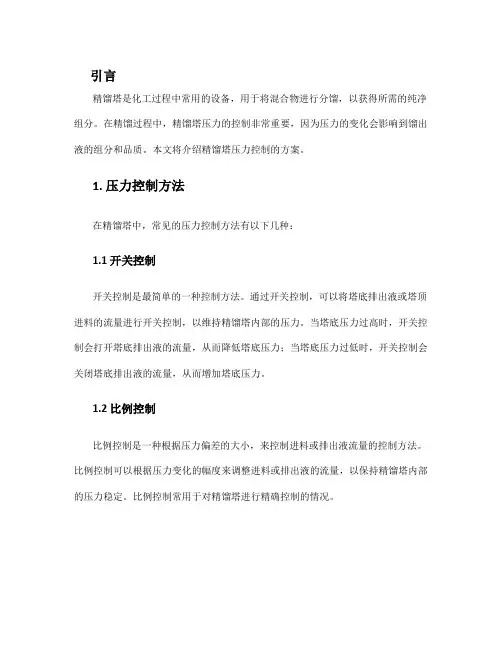

引言精馏塔是化工过程中常用的设备，用于将混合物进行分馏，以获得所需的纯净组分。

在精馏过程中，精馏塔压力的控制非常重要，因为压力的变化会影响到馏出液的组分和品质。

本文将介绍精馏塔压力控制的方案。

1. 压力控制方法在精馏塔中，常见的压力控制方法有以下几种：1.1 开关控制开关控制是最简单的一种控制方法。

通过开关控制，可以将塔底排出液或塔顶进料的流量进行开关控制，以维持精馏塔内部的压力。

当塔底压力过高时，开关控制会打开塔底排出液的流量，从而降低塔底压力；当塔底压力过低时，开关控制会关闭塔底排出液的流量，从而增加塔底压力。

1.2 比例控制比例控制是一种根据压力偏差的大小，来控制进料或排出液流量的控制方法。

比例控制可以根据压力变化的幅度来调整进料或排出液的流量，以保持精馏塔内部的压力稳定。

比例控制常用于对精馏塔进行精确控制的情况。

1.3 PID控制PID控制是一种通过比例、积分和微分三个控制参数来实现对压力的精确控制的方法。

通过调整PID控制器的参数，可以使得进料或排出液的流量能够根据压力的变化情况进行自适应调整，从而实现对精馏塔压力的精确控制。

2. 压力控制方案选择选择合适的压力控制方案取决于以下几个方面：2.1 精度要求对于某些精细化工过程，需要对压力进行高精度的控制，这时可以选择PID控制或比例控制来实现。

而对于一些要求不高的一般过程，开关控制也可以满足要求。

2.2 过程的稳定性对于一些稳定性要求较高的过程，如需要对进料液的成分进行精确控制的情况，应选择PID控制方法。

PID控制可以根据压力变化的反馈信号来自适应调整进料或排出液的流量，从而保持精馏塔内部的压力稳定。

2.3 控制的复杂度不同的压力控制方法对操作人员的要求也有所不同。

开关控制是最简单的一种控制方法，对操作人员的要求较低。

而PID控制则需要操作人员对PID控制器的参数进行调整和优化，对操作人员的要求较高。

综合考虑上述因素，可以选择合适的压力控制方案。

精馏塔的控制（一）掌握要点及要求1、掌握简单精馏塔的控制问题与分解方法；2、掌握精馏塔的静态特性；3、了解精馏塔对象中操作变量对主要被控变量的动态影响程度与速度；4、针对塔顶、塔底产品质量不同的要求，掌握基本控制系统的分析与设计方法；5、了解精馏塔的复杂控制与先进控制方法6.1概述6.1.1精馏塔控制要求及影响因素1.操作要求(1)产品质量指标塔顶或塔底产品之一保证合乎规定的纯度要求，而另一个产品维持在某一规定的范围内。

2.物料平衡（1）馏出液和备液的平均采出量之和应等于平均进料量，而且缓慢变化。

（2）塔内及塔顶、塔底容器的蓄热量应介于规定的上下限之间（3）保证高产优质，低消耗，如为保证塔顶产品纯度加大回流，但有消耗大量的蒸汽，物料平衡一般采用均匀、比值控制系统。

3．束条件：（1）塔内蒸汽速度既不能过高，也不能过低，过高引起液泛，过低塔板效率低。

（2）对再沸器的加热温差，加热蒸汽冷凝量和冷凝器冷却温差都有一定限制。

9不能超过临界温差）临界温差：由核状沸腾转为膜状沸腾时的温差，单位时间，单位面积内所传递热量称为临界热负荷液体在管外大容积内沸腾，膜系数与温差关系：随着温度差增加，汽化核数和气泡长大速率也增加，以致大量的气泡在加热表面层集合，形成蒸汽膜，热量必须通过此膜传递到液体当中去，由于蒸汽导热系数小，从而传热困难，以至膜系数下降。

工业生产一般维持在核状沸腾区操作，超过该区，进入膜状沸腾回烧坏传热管4、影响塔操作的干扰因素：（1）塔压波动（2）进料量F （3）进料成分Ef （4）进料温度Tf（5）进料状态①气相②液相③汽/液混合（6）热剂或蒸汽 Ps、Gs （7）汽剂或进口温度Gw、Tw（8）环境温度6.1.2精馏塔各干扰因素的分析及调节手段的确定1.塔压波动对操作影响及调节方法(1)塔压波动对操作影响（1）塔压波动影响汽液平衡（2）塔压波动影响物料平衡P↑→F↓ P↑→D↑（3）增加波动破坏X-T关系，压力低，沸点低(2)影响压力波动因素(3)控制塔压办法：塔压控制方法通常根据塔动作情况，可分为：常压塔、减压塔和加压塔分别控制。

精馏塔控制方案引言精馏塔是一种常用的化工设备，广泛应用于石油、化工、制药等行业。

精馏塔的控制是保证塔内蒸汽、冷凝液、流体等流动的关键，能够有效地提高产品纯度和产量。

本文将介绍一种精馏塔控制方案，以提高塔的稳定性和效率。

1. 控制策略1.1 温度控制精馏塔的温度控制是塔内液体和蒸汽相平衡的关键。

通过控制塔顶和塔底的温度，可以调节塔内液位和物料的分离。

常见的控制策略有：•温度比例控制：根据塔顶温度的偏差与目标温度之间的比例关系，调整塔底的回流液流量。

•迭代控制：根据塔底液位的变化，通过反馈调整塔顶温度控制器的参数，以逐步达到温度的稳定。

1.2 压力控制精馏塔的压力控制主要是为了控制蒸汽流量和流体的分布。

压力控制可以通过以下策略实现：•PID控制：利用压力变送器测量塔内压力，并通过PID控制器调节废气量或提升风扇的转速，以保持塔内压力稳定。

•模型预测控制：利用塔内流体的数学模型，预测下一时刻的压力，然后通过调节控制器输出，实现精确的压力控制。

1.3 液位控制精馏塔的液位控制是控制塔内液体高度的重要环节，液位控制的好坏影响着塔内液体的扩散和分离效果。

常见的控制策略有：•PID控制：通过测量塔内液位高度，并根据设定的目标值进行反馈调节，保持液位稳定。

•前馈控制：通过预先计算液位的变化趋势，利用前馈信号及时调整液位，以提高液位的控制精度。

2. 性能评估为了评估控制方案的有效性和稳定性，需要对精馏塔的控制系统进行性能评估。

常用的评估指标有：•稳态误差：指控制系统在稳定状态下与目标值之间的偏差，稳态误差越小，说明控制系统越稳定。

•动态响应：指控制系统对于输入信号的响应速度和抑制扰动的能力。

动态响应越快，说明控制系统的响应速度越高。

•系统稳定性：通过计算系统的闭环传递函数，判断系统是否稳定。

如果传递函数的特征根都具有负实部，说明系统稳定。

3. 控制优化为了进一步提高精馏塔的控制效果，可以采用控制优化的方法。

常见的控制优化技术有：•模型预测控制：利用精馏塔的数学模型，预测未来一段时间内的塔内流体状态，并根据预测结果进行控制器的调整。

羊膜腔内穿刺术操作流程## Amniocentesis Procedure Steps.Informed Consent.Obtain written informed consent from the patient.Explain the procedure, its risks, benefits, and alternatives.Ultrasound Preparation.Position the patient comfortably on the exam table.Clean the abdomen with an antiseptic solution.Apply a sterile drape.Perform an ultrasound to locate the placenta, amniotic fluid, and fetus.Needle Insertion.Insert a local anesthetic into the skin and deeper tissues.Use a spinal needle or amniocentesis needle to puncture the skin and amniotic sac.Advance the needle into the amniotic cavity under ultrasound guidance.Amniotic Fluid Collection.Withdraw 20-30 mL of amniotic fluid using a syringe or vacuum pump.Send the fluid sample to the laboratory for analysis.Needle Removal.Slowly remove the needle from the amniotic sac.Apply pressure to the puncture site using a sterile gauze pad.Post-Procedure Care.Instruct the patient to rest and avoid strenuous activity for 24 hours.Monitor the patient for signs of infection or amniotic fluid leakage.Schedule a follow-up appointment to review the test results.## 羊膜腔内穿刺术操作流程。

精馏塔提馏段温度控制方案
精馏塔的提馏段温度控制方案可以通过以下几个步骤实施：
1. 设置目标温度：根据产品的蒸汽化温度和沸点等物理性质，确定塔顶的目标温度。

这个温度应该足够高，使得目标组分能够从原料中蒸发出来。

2. 监测温度：在塔顶和其他关键位置安装温度传感器，监测塔内各个位置的温度变化，并将数据传输给温度控制系统。

3. 确定控制策略：根据温度传感器的监测数据，控制系统分析和计算，确定合适的控制策略。

常见的策略包括比例控制、比例积分控制和比例积分微分控制等。

4. 调节操作：根据控制策略的结果，控制系统会输出相应的控制信号，调节塔顶的加热或降温装置，以达到目标温度。

5. 反馈调整：监测实际温度和目标温度之间的偏差，并根据调整的结果进行反馈调整，进一步优化控制策略。

需要注意的是，精馏塔提馏段温度控制方案还需要考虑其他因素，如进料流量、冷却介质温度等。

此外，不同的塔设计和操作条件可能需要不同的控制策略，因此具体的温度控制方案应根据具体情况进行定制。
