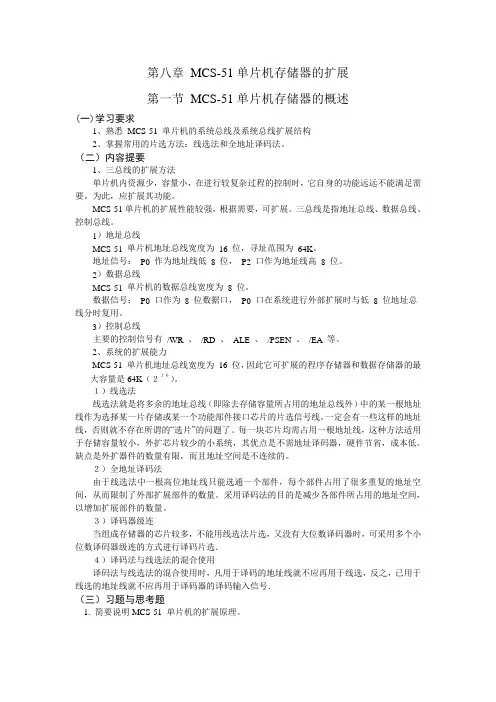

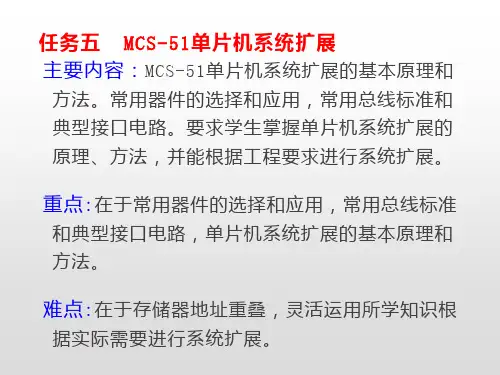

第八章MCS-51单片机存储器的扩展第一节MCS-51单片机存储器的概述(一)学习要求1、熟悉MCS-51 单片机的系统总线及系统总线扩展结构2、掌握常用的片选方法：线选法和全地址译码法。

（二）内容提要1、三总线的扩展方法单片机内资源少，容量小，在进行较复杂过程的控制时，它自身的功能远远不能满足需要。

为此，应扩展其功能。

MCS-51单片机的扩展性能较强，根据需要，可扩展。

三总线是指地址总线、数据总线、控制总线。

1）地址总线MCS-51 单片机地址总线宽度为16 位，寻址范围为64K。

地址信号：P0 作为地址线低8 位，P2 口作为地址线高8 位。

2）数据总线MCS-51 单片机的数据总线宽度为8 位。

数据信号：P0 口作为8 位数据口，P0 口在系统进行外部扩展时与低8 位地址总线分时复用。

3）控制总线主要的控制信号有/WR 、/RD 、ALE 、/PSEN 、/EA 等。

2、系统的扩展能力MCS-51 单片机地址总线宽度为16 位，因此它可扩展的程序存储器和数据存储器的最大容量是64K（２１６）。

１）线选法线选法就是将多余的地址总线（即除去存储容量所占用的地址总线外）中的某一根地址线作为选择某一片存储或某一个功能部件接口芯片的片选信号线。

一定会有一些这样的地址线，否则就不存在所谓的“选片”的问题了。

每一块芯片均需占用一根地址线，这种方法适用于存储容量较小，外扩芯片较少的小系统，其优点是不需地址译码器，硬件节省，成本低。

缺点是外扩器件的数量有限，而且地址空间是不连续的。

２）全地址译码法由于线选法中一根高位地址线只能选通一个部件，每个部件占用了很多重复的地址空间，从而限制了外部扩展部件的数量。

采用译码法的目的是减少各部件所占用的地址空间，以增加扩展部件的数量。

３）译码器级连当组成存储器的芯片较多，不能用线选法片选，又没有大位数译码器时，可采用多个小位数译码器级连的方式进行译码片选．４）译码法与线选法的混合使用译码法与线选法的混合使用时，凡用于译码的地址线就不应再用于线选，反之，已用于线选的地址线就不应再用于译码器的译码输入信号．（三）习题与思考题1. 简要说明MCS-51 单片机的扩展原理。

2.2 MCS—51单片机的存储器MCS－51的存储器结构与常见的微型计算机的配置方式不同，它把程序存储器和数据存储器分开，各有自己的寻址系统、控制信号和功能。

程序存储器用来存放程序和始终要保留的常数，数据存储器通常用来存放程序运行中所需要的常数或变量。

MCS－51的存储器结构如图2.4所示。

在本节中我们将对单片机的内部数据存储器、内部程序存储器和外部存储器分别作一介绍。

图2.4 MCS－51存储器配置2.2.1 内部数据存储器对于8051单片机，其内部共有256个数据存储器单元，其中低128字节（00H～7FH）为真正的用户RAM区，其空间分配如图2.5所示；高128字节（80H～FFH）为特殊功能寄存器区。

1. 内部数据存储器低128单元在低128字节存储单元中，前32个单元（00H～1FH）作为工作寄存器使用，这32个寄存器分作4组，每组由8个通用寄存器（R0～R7）组成，组号依次为0、1、2和3。

通过对程序状态字中RS1和RS0的设置，可以决定选用哪一组工作寄存器，通常没有选中的单元也可作为一般的数据缓存使用。

系统上电复位时，默认选中第0组寄存器。

在表2-1中给出了工作寄存器地址表。

表2-1 工作寄存器地址表工作寄存器中R0和R1可以进行直接寻址或间接寻址，而R2～R7只可以进行直接寻址。

通用寄存器为CPU提供了数据就近存取的便利，大大提高了单片机的处理速度。

在工作寄存器后的16个数据单元（20H～2FH），它们既可以作为一般的数据单元使用，由可以按位对每个单元进行操作，因此这16个数据单元又称作位寻址区。

位寻址区共计128位，其位地址为00H～0FH，位地址表如表2-2。

表2-2 内部RAM位寻址区的位地址。

单片机原理与应用实验报告学校：合肥工业大学姓名：吕增威学号：班级：计算机科学与技术08-03班目录前言 ------------------------3 第一章 MC51 单片机原理及应用软件实验实验1：系统认识实验--------------------6实验6：数据排序实验（验证性）---------- 11第二章 MC51 单片机原理及应用硬件实验实验1：广告灯实验----------------------15实验2：P1 口实验（验证性）-------------21实验16：串口转并口实验 ----------------32 实验心得与体会---------------37前言一．单片机原理实验的任务单片机原理实验是单片机原理及应用课程的一部分，它的任务是：1.通过实验进一步了解和掌握单片机原理的基本概念、单片机应用系统的硬件设计及调试方法。

2.学习和掌握单片机应用系统程序设计技术。

3.提高应用计算机的能力及水平，提高逻辑动手能力。

二．实验设备单片机实验所使用的设备由计算机、单片机实验开发系统（，其中计算机是软件开发平台，主要完成程序编辑、编译、下载程序等任务；单片机实验开发系统是硬件开发平台，是基于51/196 单片机的扩展实验系统。

计算机和单片机实验开发系统之间是通过RS232 串行接口进行通信的。

单片机实验开发系统配有开关电源、单片机、晶振、存储器、可编程并行接口芯片、键盘显示控制芯片、24 键键盘、六位LED 数码管显示、A/D 及D/A 转换芯片、简单输出口2个、简单输入口1 个、逻辑电平输入开关、发光二极管显示电路，并配有小直流电机、步进电机、继电器、音响等驱动电路。

在计算机软件的控制下可完成单片机基本实验及综合3设计性实验项目。

所有的MCS51 单片机原理及应用课程实验都是在这套实验系统上完成的。

Keil与Proteus的联合使用: Keil C51 6.02的使用:1.打开Keil,新建一个程序文件(File--New),在上面输入要调试的程序,保存为*.asm格式;2.新建一个工程(project--Newproject),保存，在CPU选项了选择Atmel--AT89C51,点击确定，在弹出的选项框中选择“否”。
