精馏实验实验报告3篇精馏实验实验报告1学院：化学工程学院姓名：学号：专业：化学工程与工艺班级：同组人员：课程名称：化工原理实验实验名称：精馏实验实验日期北京化工大学实验五精馏实验摘要：本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板的液相折光度，得到该处液相浓度，根据数据绘出x-y图并用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。

通过实验，了解精馏塔工作原理。

关键词：精馏，图解法，理论板数，全塔效率，单板效率。

一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。

②了解板式塔的结构，观察塔板上汽-液接触状况。

③测定全回流时的全塔效率及单塔效率。

④测定部分回流时的全塔效率。

⑤测定全塔的浓度（或温度）分布。

⑥测定塔釜再沸器的沸腾给热系数。

二、基本原理在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。

回流是精馏操作得以实现的基础。

塔顶的回流量与采出量之比，称为回流比。

回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。

回流比存在两种极限情况：最小回流比和全回流。

若塔在最小回流比下操作，要完成分离任务，则需要无穷多塔板的精馏塔。

当然，这不符合工业实际，所以最小回流比只是一个操作限度。

若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中午实际意义。

但是由于此时所需理论板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时采用。

实际回流比常取最小回流比的1.2～2.0倍。

在精馏操作中，若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。

板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。

（1）总板效率EE=N/Ne式中E——总板效率；N——理论板数（不包括塔釜）；Ne——实际板数。

(2)单板效率EmlEml=(xn-1-xn)/(xn-1-xn__)式中 Eml——以液相浓度表示的单板效率；xn ，xn-1——第n块板和第n-1块板的液相浓度；xn__——与第n块板气相浓度相平衡的液相浓度。

化工原理精馏实验化工原理精馏实验是化工工程中的一项重要实验内容，它主要用于分离和提纯混合物中的组分。

本文将介绍化工原理精馏实验的基本原理、实验步骤以及实验中需要注意的事项。

1. 实验目的化工原理精馏实验的主要目的是通过温度差异，利用液体蒸汽和凝结的原理，将混合物中的组分分离并得到纯净的产品。

通过这个实验，我们可以了解精馏作为一种分离技术的原理和应用。

2. 实验原理化工原理精馏实验的基本原理是利用混合物中各组分的不同沸点，通过升温使其中具有较低沸点的组分先蒸发，然后通过冷凝使其变为液体，从而实现分离。

在实验过程中，我们需要使用精馏塔，该塔内部设置有填料，用于增加混合物和蒸汽之间的交流面积，并实现更充分的分离。

3. 实验步骤(1) 准备实验所需设备和药品，包括精馏装置、混合物、填料等。

(2) 将混合物加入精馏瓶中，并将瓶塞密封。

(3) 将冷凝管和进料管连接到精馏瓶上，确保连接牢固。

(4) 将精馏瓶放入加热设备中，逐渐升温。

(5) 观察精馏瓶内的液体是否开始蒸发，当温度上升到某一点时，开始收集冷凝液。

(6) 根据实验需要，调整加热温度和收集冷凝液的时间，以实现所需组分的分离和提纯。

4. 实验注意事项(1) 在进行化工原理精馏实验前，需先对所需设备进行检查和清洁，确保实验过程的安全性。

(2) 在实验操作中，热量的传递速度会影响分馏过程的效果，因此需要掌握合适的加热速率。

(3) 为了避免精馏烧坏填料或其他设备，需要控制温度，确保温度在安全范围内。

(4) 实验结束后，应将设备进行清洗和消毒，防止残留物对下次实验的影响。

5. 实验结果分析通过化工原理精馏实验，可以得到分离出的纯净组分，并进行定量分析。

根据实验结果，可以进一步探讨精馏的分离效果、提纯效率等指标，并对所得纯净组分进行性质分析。

总结：化工原理精馏实验是一项重要的实验内容，通过实验可以了解精馏作为一种分离技术的原理和应用。

在实验过程中，需要注意设备的清洁和安全操作，合理控制加热温度和加热速率，以达到较好的分馏效果。

精馏实验实验报告一、实验目的1.学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响；2.学会精馏塔性能参数的测量方法，并掌握其影响因素；3.测定精馏过程的动态特性，提高学生对精馏过程的认识。

二、实验原理1.理论塔板数的图解求解法对于二元物系，如已知其汽液平衡数据，则根据精馏塔的操作回流比、塔顶馏出液组成及塔底釜液组成计算得到操作线，从而使用图解求解法，绘图得到精馏操作的理论塔板数。

精馏段操作线方程：y y+1=yy+1y y+y yy+1提馏段操作线方程：y y+1=y+yy+1y y−y−1y+1y y用图解法求算理论塔板的理论依据为：（1）根据理论塔板定义，离开任一塔板上气液两相的浓度x n和y n必在平衡线上；（2）根据组分物料衡算，位于任两塔板间两相浓度x n和y n+1必落在相应塔段的操作线上。

本实验采用全回流的操作方式，即R=1。

此时，精馏段操作线和提馏段操作线简化为：y=x2.总板效率精馏操作的总板效率的计算公式为：y y=y yy×100%式中，N T为理论塔板数，N P为实际塔板数。

3.折光率与液相组成本实验通过测量塔顶馏出液与塔底釜液的折光率，计算得到馏出液与釜液的组成。

对30oC下质量分率与阿贝折光仪读数之间关系可按下列回归式计算：w=58.84−42.61y30式中，w为质量分率，n30为30oC下的折光指数。

测量温度下的折光指数与30oC下的折光指数之间关系可由下式计算：y30=y y+0.00038(y−30)式中，n t为测量温度下的折光指数，t为测量温度。

测量温度可从阿贝折光仪上读出。

馏出液与釜液的质量分数与摩尔分数之间的关系可由下式表示：y y=y y yy⁄y y yy⁄+(1−y y)y′⁄三、实验步骤1.实验前检查实验装置上的各个旋塞、阀门均应处于关闭状态；电流电压表及电位器位置均为零；2.打开塔顶冷凝器的冷却水，冷却水的水量约为8升/分钟；3.接上电源闸，按下装置上总电源开关，调节回流比控制器至全回流状态；4.调节电位器使加热电压为70V，开始计时并测量塔顶温度。

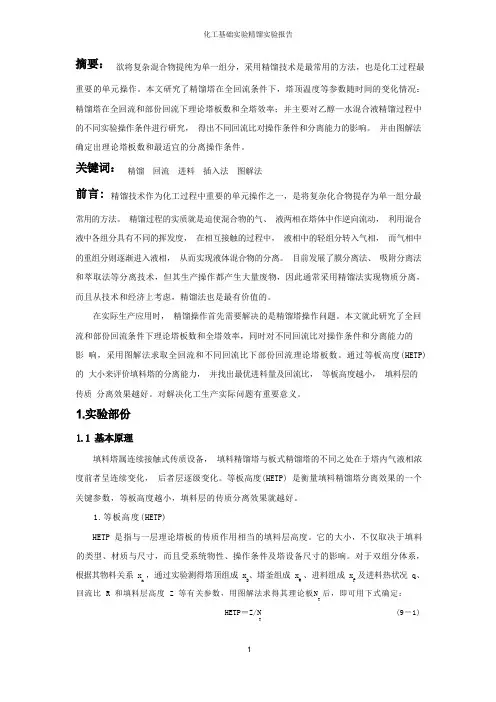

化工基础实验精馏实验报告欲将复杂混合物提纯为单一组分，采用精馏技术是最常用的方法，也是化工过程最重要的单元操作。

本文研究了精馏塔在全回流条件下，塔顶温度等参数随时间的变化情况： 精馏塔在全回流和部份回流下理论塔板数和全塔效率；并主要对乙醇—水混合液精馏过程中 的不同实验操作条件进行研究， 得出不同回流比对操作条件和分离能力的影响。

并由图解法 确定出理论塔板数和最适宜的分离操作条件。

精馏 回流 进料 插入法 图解法精馏技术作为化工过程中重要的单元操作之一，是将复杂化合物提存为单一组分最常用的方法。

精馏过程的实质就是迫使混合物的气、 液两相在塔体中作逆向流动， 利用混合 液中各组分具有不同的挥发度， 在相互接触的过程中， 液相中的轻组分转入气相， 而气相中 的重组分则逐渐进入液相， 从而实现液体混合物的分离。

目前发展了膜分离法、 吸附分离法 和萃取法等分离技术，但其生产操作都产生大量废物，因此通常采用精馏法实现物质分离， 而且从技术和经济上考虑，精馏法也是最有价值的。

在实际生产应用时， 精馏操作首先需要解决的是精馏塔操作问题。

本文就此研究了全回 流和部份回流条件下理论塔板数和全塔效率，同时对不同回流比对操作条件和分离能力的影 响，采用图解法求取全回流和不同回流比下部份回流理论塔板数。

通过等板高度(HETP)的 大小来评价填料塔的分离能力， 并找出最优进料量及回流比， 等板高度越小， 填料层的传质 分离效果越好。

对解决化工生产实际问题有重要意义。

填料塔属连续接触式传质设备， 填料精馏塔与板式精馏塔的不同之处在于塔内气液相浓 度前者呈连续变化， 后者层逐级变化。

等板高度(HETP) 是衡量填料精馏塔分离效果的一个 关键参数，等板高度越小，填料层的传质分离效果就越好。

1.等板高度(HETP)HETP 是指与一层理论塔板的传质作用相当的填料层高度。

它的大小，不仅取决于填料 的类型、材质与尺寸，而且受系统物性、操作条件及塔设备尺寸的影响。

引言概述：本文是关于精馏实验的报告，旨在介绍和分析对精馏实验（二）的实施和结果。

本次实验旨在研究和分析不同馏程时对混合物进行精馏的效果，以提高产品的纯度。

本文将从实验目的、实验过程、实验结果以及实验结论等方面进行详细阐述。

实验目的：本次精馏实验的目的是研究和分析不同馏程对混合物精馏的效果。

通过实验，我们将观察和比较不同馏程下产品的纯度以及回收率，探究合适的馏程对提高产品纯度和回收率的影响。

实验过程：1. 准备实验设备和仪器：包括精馏设备、试管、玻璃棒等。

2. 准备混合物样品：选择适当的混合物样品，确保其成分和比例的准确性。

3. 开始实验：将混合物样品加入精馏设备中，控制好温度和压力等参数。

4. 进行精馏操作：根据实验设备和实验需求，选择合适的馏程进行精馏。

同时，记录下各个阶段的温度和压力等数据。

5. 收集产物：将通过精馏得到的产物收集起来，并记录下产量和纯度等相关数据。

6. 清洗和准备下一次实验：将实验设备和仪器进行清洗和准备，以备下一次实验使用。

实验结果：1. 不同馏程下的产物纯度存在明显差异。

通常情况下，馏程越长，产物纯度越高。

2. 随着馏程的增加，产物的回收率也有所增加。

然而，馏程过长可能导致能量和时间的浪费。

3. 实验过程中，我们发现控制好温度和压力等参数对提高产品纯度非常重要。

过高或过低的温度、压力可能导致产物的质量下降。

4. 在实验中，我们还观察到了驱动力的重要性。

驱动力越大，产物的分离效果越好。

5. 实验结果还表明，对于不同的混合物样品，最适合的馏程可能有所差异。

因此，在实际生产中，需要根据具体情况进行调整和优化。

实验结论：1. 精馏实验中，馏程对产品纯度和回收率有显著影响。

2. 随着馏程的增加，产物的纯度和回收率也相应增加，但过长的馏程会浪费能量和时间。

3. 温度和压力等参数的控制对提高产品的纯度至关重要。

4. 在实际生产中，最适合的馏程需要根据具体的混合物样品进行调整和优化。

5. 对于提高精馏效果，驱动力是一个重要的因素，应当尽量提高驱动力以增加产物的分离效果。

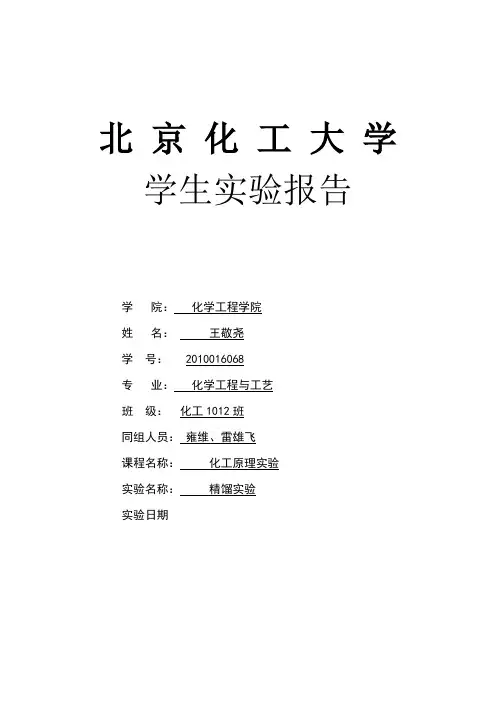

北京化工大学学生实验报告学院：化学工程学院姓名：王敬尧学号： 2010016068专业：化学工程与工艺班级：化工1012班同组人员：雍维、雷雄飞课程名称：化工原理实验实验名称：精馏实验实验日期北京化工大学实验五精馏实验摘要：本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板的液相折光度，得到该处液相浓度，根据数据绘出x-y图并用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。

通过实验，了解精馏塔工作原理。

关键词：精馏，图解法，理论板数，全塔效率，单板效率。

一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。

②了解板式塔的结构，观察塔板上汽-液接触状况。

③测定全回流时的全塔效率及单塔效率。

④测定部分回流时的全塔效率。

⑤测定全塔的浓度（或温度）分布。

⑥测定塔釜再沸器的沸腾给热系数。

二、基本原理在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。

回流是精馏操作得以实现的基础。

塔顶的回流量与采出量之比，称为回流比。

回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。

回流比存在两种极限情况：最小回流比和全回流。

若塔在最小回流比下操作，要完成分离任务，则需要无穷多塔板的精馏塔。

当然，这不符合工业实际，所以最小回流比只是一个操作限度。

若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中午实际意义。

但是由于此时所需理论板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时采用。

实际回流比常取最小回流比的1.2～2.0倍。

在精馏操作中，若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。

板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。

（1）总板效率EE=N/Ne式中 E——总板效率；N——理论板数（不包括塔釜）；Ne——实际板数。

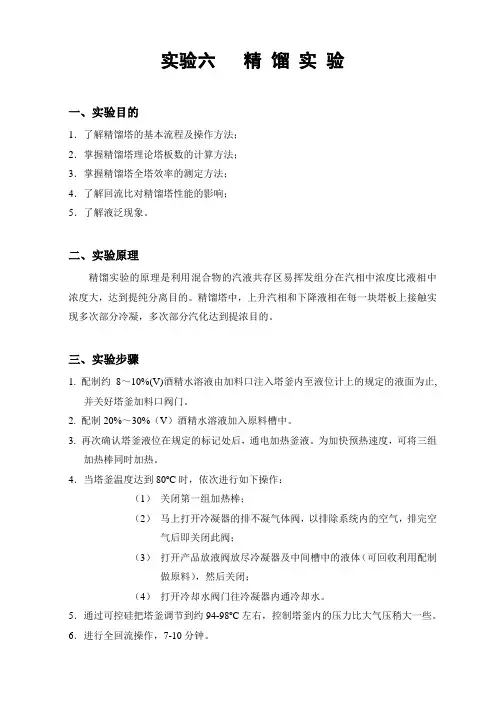

实验六精馏实验一、实验目的1．了解精馏塔的基本流程及操作方法；2．掌握精馏塔理论塔板数的计算方法；3．掌握精馏塔全塔效率的测定方法；4．了解回流比对精馏塔性能的影响；5．了解液泛现象。

二、实验原理精馏实验的原理是利用混合物的汽液共存区易挥发组分在汽相中浓度比液相中浓度大，达到提纯分离目的。

精馏塔中，上升汽相和下降液相在每一块塔板上接触实现多次部分冷凝，多次部分汽化达到提浓目的。

三、实验步骤1. 配制约8～10%(V)酒精水溶液由加料口注入塔釜内至液位计上的规定的液面为止,并关好塔釜加料口阀门。

2. 配制20%～30%（V）酒精水溶液加入原料槽中。

3. 再次确认塔釜液位在规定的标记处后，通电加热釜液。

为加快预热速度，可将三组加热棒同时加热。

4．当塔釜温度达到80o C时，依次进行如下操作：（1）关闭第一组加热棒；（2）马上打开冷凝器的排不凝气体阀，以排除系统内的空气，排完空气后即关闭此阀；（3）打开产品放液阀放尽冷凝器及中间槽中的液体（可回收利用配制做原料），然后关闭；（4）打开冷却水阀门往冷凝器内通冷却水。

5．通过可控硅把塔釜调节到约94-98o C左右，控制塔釜内的压力比大气压稍大一些。

6．进行全回流操作，7-10分钟。

7．全回流结束后，调整回流比在1.9-4之间。

8．接着打开进料泵，并调节适当的进料流量。

精馏操作要调节的参数较多，对于初次使用本设备的学生来说，难度较大，为了学生实验顺利，给出以下参数供操作时参考：塔釜：温度控制在94-98o C左右，压力控制比大气压稍大一些；中间塔板温度：控制在80～82℃；塔顶蒸气温度：控制在78～79℃左右；回流流量：3-5 L/h；产品流量：1-2 L/h；进料流量：4-8 L/h。

9．控制塔釜的排液量，使塔釜液位基本保持不变，或隔15分钟排釜液，使釜液保持一定液位（一般2/3）。

10．稳定操作15-30分钟后，取样分析，用酒度计测产品和釜液浓度。

（釜液冷却至少30℃以下进行测量）。

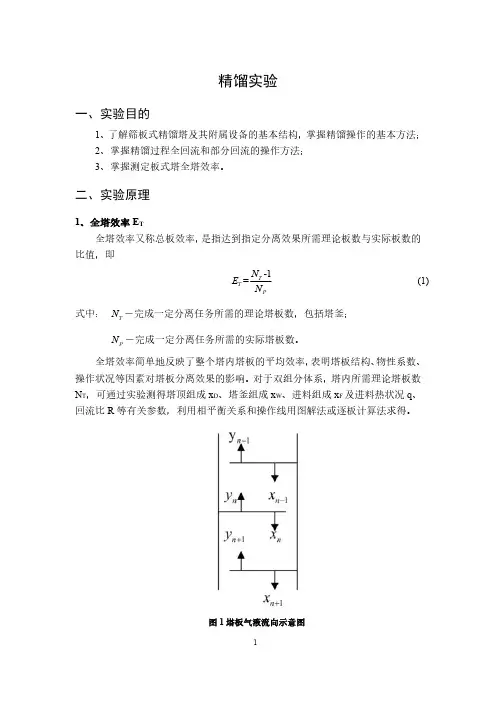

精馏实验一、实验目的1、了解筛板式精馏塔及其附属设备的基本结构，掌握精馏操作的基本方法；2、掌握精馏过程全回流和部分回流的操作方法；3、掌握测定板式塔全塔效率。

二、实验原理1、全塔效率E T全塔效率又称总板效率，是指达到指定分离效果所需理论板数与实际板数的比值，即-1=T T P N E N (1)式中：T N －完成一定分离任务所需的理论塔板数，包括塔釜；P N －完成一定分离任务所需的实际塔板数。

全塔效率简单地反映了整个塔内塔板的平均效率，表明塔板结构、物性系数、操作状况等因素对塔板分离效果的影响。

对于双组分体系，塔内所需理论塔板数N T ，可通过实验测得塔顶组成x D 、塔釜组成x W 、进料组成x F 及进料热状况q 、回流比R等有关参数，利用相平衡关系和操作线用图解法或逐板计算法求得。

图1塔板气液流向示意图2、单板效率ME 单板效率又称莫弗里板效率，如图1所示，是指气相或液相经过一层实际塔板前后的组成变化值与经过一层理论塔板前后的组成变化值之比。

按气相组成变化表示的单板效率为1*1y =n n MV n n y E y y ++--(2)按液相组成变化表示的单板效率为1*1n n ML n n x x E x x ---=-(3)式中：y n 、1n y +－分别为离开第n 、n+1块塔板的气相组成，摩尔分数；1n x -、n x －分别为离开第n-1、n 块塔板的液相组成，摩尔分数；*ny －与x n 成平衡的气相组成，摩尔分数；*nx －与y n 成平衡的液相组成，摩尔分数。

3、图解法求理论塔板数N T图解法又称麦卡勃－蒂列(McCabe-Thiele)法，简称M-T 法，其原理与逐板计算法完全相同，只是将逐板计算过程在y-x 图上直观地表示出来。

对于恒摩尔流体系，精馏段的操作线方程为：111D n n x R y x R R +=+++(4)式中：1n y +－精馏段第n+1块塔板上升的蒸汽组成，摩尔分数；n x －精馏段第n 块塔板下流的液体组成，摩尔分数；D x －塔顶溜出液的液体组成，摩尔分数；R －回流比。

北京化工大学学生实验报告学院：化学工程学院姓名：王敬尧学号：专业：化学工程与工艺班级：化工1012班同组人员：雍维、雷雄飞课程名称：化工原理实验实验名称：精馏实验实验日期北京化工大学实验五精馏实验摘要：本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板的液相折光度，得到该处液相浓度，根据数据绘出x-y图并用图解法求出理论塔板数，从而得到全回流时的全塔效率及单板效率。

通过实验，了解精馏塔工作原理。

关键词：精馏，图解法，理论板数，全塔效率，单板效率。

一、目的及任务①熟悉精馏的工艺流程，掌握精馏实验的操作方法。

②了解板式塔的结构，观察塔板上汽-液接触状况。

③测定全回流时的全塔效率及单塔效率。

④测定部分回流时的全塔效率。

⑤测定全塔的浓度（或温度）分布。

⑥测定塔釜再沸器的沸腾给热系数。

二、基本原理在板式精馏塔中，由塔釜产生的蒸汽沿塔逐板上升与来自塔顶逐板下降的回流液，在塔板上实现多次接触，进行传热与传质，使混合液达到一定程度的分离。

回流是精馏操作得以实现的基础。

塔顶的回流量与采出量之比，称为回流比。

回流比是精馏操作的重要参数之一，其大小影响着精馏操作的分离效果和能耗。

回流比存在两种极限情况：最小回流比和全回流。

若塔在最小回流比下操作，要完成分离任务，则需要无穷多塔板的精馏塔。

当然，这不符合工业实际，所以最小回流比只是一个操作限度。

若操作处于全回流时，既无任何产品采出，也无原料加入，塔顶的冷凝液全部返回塔中，这在生产中午实际意义。

但是由于此时所需理论板数最少，又易于达到稳定，故常在工业装置的开停车、排除故障及科学研究时采用。

实际回流比常取最小回流比的1.2～2.0倍。

在精馏操作中，若回流系统出现故障，操作情况会急剧恶化，分离效果也将变坏。

板效率是体现塔板性能及操作状况的主要参数，有以下两种定义方法。

（1）总板效率EE=N/Ne式中 E——总板效率；N——理论板数（不包括塔釜）；Ne——实际板数。

(2)单板效率EmlEml =(xn-1-xn)/(xn-1-xn*)式中 Eml——以液相浓度表示的单板效率；xn ，xn-1——第n块板和第n-1块板的液相浓度；xn*——与第n块板气相浓度相平衡的液相浓度。
