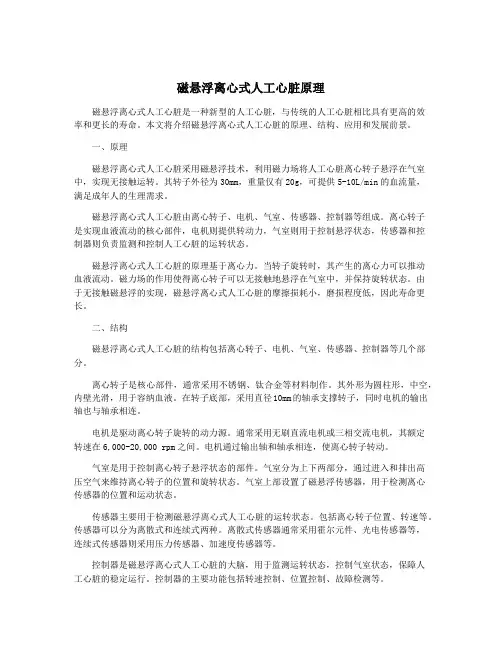

磁悬浮离心式人工心脏原理磁悬浮离心式人工心脏是一种新型的人工心脏，与传统的人工心脏相比具有更高的效率和更长的寿命。
本文将介绍磁悬浮离心式人工心脏的原理、结构、应用和发展前景。
一、原理磁悬浮离心式人工心脏采用磁悬浮技术，利用磁力场将人工心脏离心转子悬浮在气室中，实现无接触运转。
其转子外径为30mm，重量仅有20g，可提供5-10L/min的血流量，满足成年人的生理需求。
磁悬浮离心式人工心脏由离心转子、电机、气室、传感器、控制器等组成。
离心转子是实现血液流动的核心部件，电机则提供转动力，气室则用于控制悬浮状态，传感器和控制器则负责监测和控制人工心脏的运转状态。
磁悬浮离心式人工心脏的原理基于离心力。
当转子旋转时，其产生的离心力可以推动血液流动。
磁力场的作用使得离心转子可以无接触地悬浮在气室中，并保持旋转状态。
由于无接触磁悬浮的实现，磁悬浮离心式人工心脏的摩擦损耗小，磨损程度低，因此寿命更长。
二、结构磁悬浮离心式人工心脏的结构包括离心转子、电机、气室、传感器、控制器等几个部分。
离心转子是核心部件，通常采用不锈钢、钛合金等材料制作。
其外形为圆柱形，中空，内壁光滑，用于容纳血液。
在转子底部，采用直径10mm的轴承支撑转子，同时电机的输出轴也与轴承相连。
电机是驱动离心转子旋转的动力源。
通常采用无刷直流电机或三相交流电机，其额定转速在6,000-20,000 rpm之间。
电机通过输出轴和轴承相连，使离心转子转动。
气室是用于控制离心转子悬浮状态的部件。
气室分为上下两部分，通过进入和排出高压空气来维持离心转子的位置和旋转状态。
气室上部设置了磁悬浮传感器，用于检测离心传感器的位置和运动状态。
传感器主要用于检测磁悬浮离心式人工心脏的运转状态。
包括离心转子位置、转速等。
传感器可以分为离散式和连续式两种。
离散式传感器通常采用霍尔元件、光电传感器等，连续式传感器则采用压力传感器、加速度传感器等。
控制器是磁悬浮离心式人工心脏的大脑，用于监测运转状态，控制气室状态，保障人工心脏的稳定运行。
麦克维尔磁悬浮离心特点麦克维尔磁悬浮离心是一种新型的离心机技术，它利用磁悬浮技术将转子悬浮在气膜中，从而实现了高速旋转。
与传统的离心机相比，麦克维尔磁悬浮离心具有以下特点：1. 高速旋转能力：麦克维尔磁悬浮离心的转子可以实现高速旋转，最高转速可达几万转每分钟。
这一特点使得磁悬浮离心在很多领域都有广泛的应用，如制药、生物技术、食品工业等。
高速旋转能力可以大大提高离心过程中的分离效率和产能。
2. 高精度悬浮控制：麦克维尔磁悬浮离心采用磁悬浮技术，通过磁力对转子进行悬浮控制。
这种控制方式可以实现非接触悬浮，并且对转子的悬浮位置进行高精度的控制。
通过精确的悬浮控制，可以有效地减少转子与离心机主体之间的摩擦，降低机械损耗，提高使用寿命。
3. 低振动、低噪音：由于麦克维尔磁悬浮离心的转子悬浮在气膜中，几乎没有与主体接触的部件，因此可以实现非常低的振动和噪音水平。
这对于精密实验和对样品要求比较高的应用非常重要，可以提高实验的可靠性和准确性。
4. 易于清洗和维护：麦克维尔磁悬浮离心的转子与主体之间没有接触，因此转子的清洗变得更加容易。
在传统离心机中，转子与主体接触的部件可能很难清洗，甚至需要经过拆卸才能进行清洗。
而磁悬浮离心的转子可以直接放入清洗液中，大大简化了清洗过程。
此外，磁悬浮离心的结构相对简单，维护成本也较低。
5. 多功能应用：麦克维尔磁悬浮离心具有很强的适应性和灵活性，可以用于多种不同的应用。
除了常见的离心分离外，磁悬浮离心还可以用于凝胶电泳、DNA 提取、核酸纯化等实验室分析和制备的过程中。
通过不同的转子和程序设置，可以实现不同样品的分离和处理，满足不同的实验需求。
总之，麦克维尔磁悬浮离心以其高速旋转能力、高精度悬浮控制、低振动低噪音、易洗涤维护和多功能应用等特点，在科学研究和工业生产中有着广泛的应用前景和价值。
随着科学技术的不断发展，磁悬浮离心将会进一步完善和应用，为相关领域的研究和生产带来更好的效果和效益。
石家庄市金融中心大厦空调系统设计说明青岛理工大学毕业设计（论文）题目：金融中心大厦空调系统设计学生姓名：王盛巍指导教师：史自强环境与市政工程学院建筑环境与设备工程专业11级设备3班2015年6 月8日摘要本文针对石家庄市金融中心大厦中央空调系统进行了设计计算。
根据该建筑物的功能要求和使用特点，分析比较了各种空调方式，确定该建筑物空调系统为风机盘管-新风系统形式。
主要设计内容包括：空调冷负荷的计算；空调系统的划分；冷源的选择；空调末端处理设备的选型；风系统的设计与计算；室内送风方式与气流组织形式的确定；水系统的设计与水力计算；风管系统与水管系统保温层的设计；消声防振设计等。
本文所设计的中央空调系统既能满足热舒适性要求，又最大程度地考虑了建筑节能的需要。
关键词：办公楼，中央空调，风机盘管-新风系统，节能ABSTRACTThe graduation project designs a central air conditioning system forFinancial Central Building in Shijiazhuang City. Based on the functions and the features of the building, several patterns of the air conditioning system have been analyzed. Eventually, the scheme of the primary air fan coil system is adopted. Then design calculation is carried out. It contains: cooling load calculation, the estimation of system zoning, the selection of refrigeration units, the selection of air conditioning equipments, the design of air duct system, the estimation of air distribution method and the selection of relevant equipments, the design of water system and its resistance analysis, the insulation of air duct plant and chilled water pipes, noise and vibration control, etc. This design aims to a comfortable air-conditioning system. At the same time, it also meets the energy-saving requirement to a great extent.KEY WORDS: official building,central air conditioning,primary air fancoil system,energy saving目录前言................................................................ - 6 - 第1章.设计资料...................................................... - 7 - 1.1设计题目......................................................... - 7 - 1.2设计范围......................................................... - 7 - 1.3建筑概况......................................................... - 7 - 1.4设计参数......................................................... - 7 - 1.5空调方案………………………………………………………………………………- 8 -1.6冷热源分析……………………………………………………………………………- 8 -第2章.空调房间的冷湿负荷计算....................................... - 10 - 2.1外墙和屋顶传热形成的逐时冷负荷 .................................. - 11 - 2.2 外墙、架空楼板或屋面的传热冷负荷................................ - 11 - 2.3外窗玻璃瞬变传热引起的冷负荷 .................................... - 11 - 2.4照明、人体散热引起的冷负荷 ...................................... - 12 - 2.5 设备引起的冷负荷................................................ - 13 - 2.6内围护结构引起的冷负荷 .......................................... - 13 - 2.7新风、渗透引起的冷负荷…………………………………………………………- 14 -第3章.热负荷计算说明............................................... - 15 - 3.1通过围护结构的基本耗热量计算 .................................... - 15 - 3.2附加耗热量计算公式 .............................................. - 15 - 3.3通过门窗隙缝的冷风渗透耗热量计算公式............................. - 16 - 3.4外门开启冲入冷风耗热量计算公式 .................................. - 16 - 第4章.空气调节系统................................................. - 17 - 4.1冷、热源........................................................ - 17 - 4.2空调水系统...................................................... - 17 - 4.3空调风系统...................................................... - 17 - 第5章.设备选型..................................................... - 18 - 5.1 风机盘管选型与布置.............................................. - 18 - 5.2空调机组选型计算................................................ - 19 - 5.3 制冷机组选型.................................................... - 21 - 5.4板式换热器选型.................................................. - 22 - 5.5冷却塔选型...................................................... - 22 - 5.6水泵选型........................................................ - 23 - 第6章.防、排烟及通风系统........................................... - 25 - 6.1风道的设计与布置................................................ - 25 - 6.2防排烟设计...................................................... - 25 - 第7章. 空调系统水力计算............................................ - 27 - 7.1空调系统的水力计算………………………………………………………………- 27 -7.2水管系统中的管材及阀门…………………………………………………………- 29 -第8章. 空调系统的消声减震及保温.................................... - 30 - 8.1消声减震措施.................................................... - 30 - 8.2.管道的防腐与保温................................................ - 31 - 总结 ............................................................... - 32 -致谢 ............................................................... - 33 - 参考文献............................................................ - 34 - 附表前言空调制冷技术的诞生是建筑技术的一项重大进步，它标志着人类从被动适应宏观自然气候发展到主动控制建筑微气候，在改造和征服自然的过程的又迈出了坚实的一步。
目录摘要 (2)一、磁悬浮鼓风机简介及特点 (2)二、磁悬浮鼓风机主要生产企业及同类产品对比 (3)三、磁悬浮轴承透平应用的现状 (5)四、磁悬浮轴承在大型离心压缩机和低温透平膨胀机的应用 (7)摘要一、磁悬浮鼓风机简介及特点1.磁悬浮鼓风机简介磁悬浮离心鼓风机（magnetic levitation blower）是采用磁悬浮轴承的透平设备的一种。
其主要结构是鼓风机叶轮直接安装在点击轴延伸端上，而转子被垂直悬浮于主动式磁性轴承控制器上。
不需要增速器及联轴器，实现由高速电机直接驱动，由变频器来调速的单机高速离心鼓风机。
该类风机采用一体化设计，其高速电机、变频器、磁性轴承控制系统和配有微处理器控制盘等均采用一体设计和集成。
其核心是磁悬浮轴承和永磁电机技术。

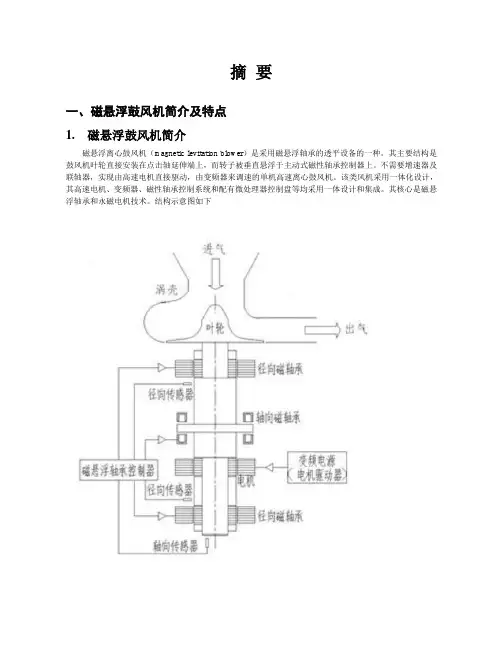

结构示意图如下2.磁悬浮鼓风机主要技术特点（1）节能高效：采用磁悬浮轴承，无接触损失和机械损失，实现了高转速无极变转速调节，使得风机运行效率可高达84.5%。
（2）噪音低，安装方便：由于采用整体箱式结构，风机噪音在80dB以下，机体震动极小，无需做安装基础。
（3）系统集成性高：进口过滤器、冷却系统、全自动防喘震系统、停电和故障保护系统等，用户无需采购其它部件。
实时显示的中文触摸屏，为操作工人带来方便及减少操作事故的发生。
（4）冷却效率高：冷却系统采用风冷和水冷结合的方式，能够有效保护电机，可实现风机的随时启停。
（5）远程控制：采用了PLC+GPRS。
不但可由中心控制室控制，若风机出现故障，还可以实施远程维修调试。
二、磁悬浮鼓风机主要生产企业及同类产品对比1.国外主要制造企业（1）德国Piller Power Systems GmbH公司：主要生产用于下列领域的风机：通用设备制造、化学工业、工业焚烧炉、电站/钢铁工业、排蒸汽压缩机、石化工业、污水处理工业、标准产品系列等。
（2）芬兰艾伯斯集团(简称ABS)：ABS集团是全球污水解决方案供应商，能够提供泵、搅拌器、搅拌机、曝气系统、鼓风机、控制和监视系统以及服务等完整的水处理设备的业务组合。
摘要一、磁悬浮鼓风机简介及特点1. 磁悬浮鼓风机简介磁悬浮离心鼓风机（magnetic levitation blower）是采用磁悬浮轴承的透平设备的一种。
其主要结构是鼓风机叶轮直接安装在点击轴延伸端上，而转子被垂直悬浮于主动式磁性轴承控制器上。
不需要增速器及联轴器，实现由高速电机直接驱动，由变频器来调速的单机高速离心鼓风机。
该类风机采用一体化设计，其高速电机、变频器、磁性轴承控制系统和配有微处理器控制盘等均采用一体设计和集成。
其核心是磁悬浮轴承和永磁电机技术。
结构示意图如下2. 磁悬浮鼓风机主要技术特点（1）节能高效：采用磁悬浮轴承，无接触损失和机械损失，实现了高转速无极变转速调节，使得风机运行效率可高达84.5%。
（2）噪音低，安装方便：由于采用整体箱式结构，风机噪音在80dB以下，机体震动极小，无需做安装基础。
（3）系统集成性高：进口过滤器、冷却系统、全自动防喘震系统、停电和故障保护系统等，用户无需采购其它部件。
实时显示的中文触摸屏，为操作工人带来方便及减少操作事故的发生。
（4）冷却效率高：冷却系统采用风冷和水冷结合的方式，能够有效保护电机，可实现风机的随时启停。
（5）远程控制：采用了PLC+GPRS。
不但可由中心控制室控制，若风机出现故障，还可以实施远程维修调试。
二、磁悬浮鼓风机主要生产企业及同类产品对比1. 国外主要制造企业（1）德国Piller Power Systems GmbH公司：主要生产用于下列领域的风机：通用设备制造、化学工业工业焚烧炉、电站/钢铁工业、排蒸汽压缩机、石化工业、污水处理工业、标准产品系列等。
（2）芬兰艾伯斯集团(简称ABS)：ABS集团是全球污水解决方案供应商，能够提供泵、搅拌器、搅拌机、曝气系统、鼓风机、控制和监视系统以及服务等完整的水处理设备的业务组合。
ABS 的HST 高速磁悬浮离心鼓风机是其曝气鼓风机，主要用于污水处理厂和工业低压工艺。
性能范围：流量700-10,000m³/h；升压范围：40-125 kPa；（3）日本川崎：川崎HST高速磁悬浮离心鼓风机由上海清泰公司代理。
传统离心制冷机与磁悬浮离心制冷机的对比离心制冷机是一种常见的制冷设备，广泛应用于商业和工业领域。
然而，传统离心制冷机存在一些问题，比如振动和噪音大、维护成本高、效率低等。
为了解决这些问题，磁悬浮离心制冷机应运而生。
1. 振动和噪音方面传统离心制冷机的运转过程中会产生较大的振动和噪音，给周围环境和使用者带来不便。
而磁悬浮离心制冷机使用磁悬浮技术，无需机械接触，因此减少了振动和噪音的产生。
这一特点使得磁悬浮离心制冷机更适用于噪音敏感的环境。
2. 维护成本方面传统离心制冷机由于使用润滑剂和机械轴承，需要定期的维护和润滑，这增加了维护成本和维护工作的复杂性。
而磁悬浮离心制冷机通过磁悬浮技术实现了无接触运行，无需润滑剂和机械轴承，大大减少了维护成本和维护工作的频率和复杂性。
但传统离心制冷机的备件和维修人员较为普遍，维护和维修起来相对简单,用户可以更容易地获得所需的支持和服务，减少了应急维修的时间和成本。
3. 效率方面磁悬浮离心制冷机利用磁悬浮技术使得离心机械部件与电动机之间几乎没有能量损耗，从而提高了制冷机的效率。
相比之下，传统离心制冷机在传动系统中存在能量损耗，因此效率略低于磁悬浮离心制冷机。
根据数据统计，磁悬浮离心制冷机相比传统离心制冷机的效率提高了10%左右，这对于大规模商业和工业应用来说具有重要意义。
4. 可控性方面传统离心制冷机的运行受到机械轴承的限制，难以精确控制运行参数，如转速和负荷。
而磁悬浮离心制冷机采用了磁悬浮技术，具备较高的可控性，可以实现更精确的运行参数控制。
这对于某些特殊应用来说至关重要，比如需要频繁变动负荷的场合。
5.稳定可靠尽管磁悬浮离心制冷机有着诸多优势，但传统离心制冷机在稳定性和可靠性方面仍占据一席之地。
传统离心制冷机经过多年发展和改良，其结构和工作原理已经得到了广泛验证和应用。
相比之下，磁悬浮离心制冷机仍处于相对初级阶段，需要进一步的研究和实践。
磁悬浮鼓风机产品应用介绍及优势分析一、什么是磁悬浮鼓风机？磁悬浮鼓风机又称磁悬浮单级高速离心式鼓风机，在污水处理主要作用是往水中曝气来提高水中氧气的含量，从而除铁、除锰或促进需氧微生物降解有机物，达到除去可氧化沉淀的物质的目的。
磁悬浮鼓风机（magnetic levitation blower）是采用磁悬浮轴承的透平设备的一种。
其主要结构是鼓风机叶轮直接安装在电机轴延伸端上，而转子被垂直悬浮于主动式磁性轴承控制器上，不需要增速器及联轴器，实现由高速电动机直接驱动。
由变频器来调速的单级高速离心鼓风机，其核心是磁悬浮轴承和永磁电机技术，结构如图所示。
二、磁悬浮鼓风机主要工艺特点、1、高效叶轮：高效叶轮用三元流设计，且五轴加工技术保证了叶轮制造精度。
2、磁悬浮轴承：无机械磨损，能量低，半永久性寿命。
3、结构设计一体化：风机的进口过滤器、冷却系统、全自动防喘震系统、停电和故障保护系统等都实现了统一集成设计，用户不需要再单独采购其它的部件。
风机叶轮直接安装于电动机轴端，与控制系统一体化设计，集装于箱体内，结构简单、简洁。
4、安装维护方便：磁悬浮鼓风机的整体结构属于箱式结构，采用自平衡技术和主动减振设计，使得机体震动极小，因此，设备的安装无需做安装基础，一般的水平地面即可进行安装。
设备落地后连接管理即可开机使用，十分便捷。
5、系统模块化设计：根据用户流量不同，允许多台鼓风机并联工作，调节范围广，灵活性强。
三、磁悬浮鼓风机技术参数目前，我国自主知识产权的磁悬浮鼓风机系列型号已经逐渐完备，单机功率最大已经达到1MW，充分满足了我国大中小各类污水处理厂的使用需求，参数如下：（1）功率覆盖50kW至1MW，系列型号多样，可以满足不同用户的需求，还可以实现多机联动控制，多台设备协同工作，进一步提升效率。
（2）风量覆盖30m3/min至660m3/min，风量变频可调，单台设备风量调节范围高达50%，可以针对水质进行风量调节，与现在所推崇的精确曝气系统相匹配相适应。
摘要一、磁悬浮鼓风机简介及特点1. 磁悬浮鼓风机简介磁悬浮离心鼓风机（magnetic levitation blower）是采用磁悬浮轴承的透平设备的一种。
其主要结构是鼓风机叶轮直接安装在点击轴延伸端上，而转子被垂直悬浮于主动式磁性轴承控制器上。
不需要增速器及联轴器，实现由高速电机直接驱动，由变频器来调速的单机高速离心鼓风机。
该类风机采用一体化设计，其高速电机、变频器、磁性轴承控制系统和配有微处理器控制盘等均采用一体设计和集成。
其核心是磁悬浮轴承和永磁电机技术。
结构示意图如下2. 磁悬浮鼓风机主要技术特点（1）节能高效：采用磁悬浮轴承，无接触损失和机械损失，实现了高转速无极变转速调节，使得风机运行效率可高达84.5%。
（2）噪音低，安装方便：由于采用整体箱式结构，风机噪音在80dB以下，机体震动极小，无需做安装基础。
（3）系统集成性高：进口过滤器、冷却系统、全自动防喘震系统、停电和故障保护系统等，用户无需采购其它部件。
实时显示的中文触摸屏，为操作工人带来方便及减少操作事故的发生。
（4）冷却效率高：冷却系统采用风冷和水冷结合的方式，能够有效保护电机，可实现风机的随时启停。
（5）远程控制：采用了PLC+GPRS。
不但可由中心控制室控制，若风机出现故障，还可以实施远程维修调试。
二、磁悬浮鼓风机主要生产企业及同类产品对比1. 国外主要制造企业（1）德国Piller Power Systems GmbH公司：主要生产用于下列领域的风机：通用设备制造、化学工业工业焚烧炉、电站/钢铁工业、排蒸汽压缩机、石化工业、污水处理工业、标准产品系列等。
（2）芬兰艾伯斯集团(简称ABS)：ABS集团是全球污水解决方案供应商，能够提供泵、搅拌器、搅拌机、曝气系统、鼓风机、控制和监视系统以及服务等完整的水处理设备的业务组合。
ABS 的HST 高速磁悬浮离心鼓风机是其曝气鼓风机，主要用于污水处理厂和工业低压工艺。
性能范围：流量700-10,000m³/h；升压范围：40-125 kPa；（3）日本川崎：川崎HST高速磁悬浮离心鼓风机由上海清泰公司代理。
