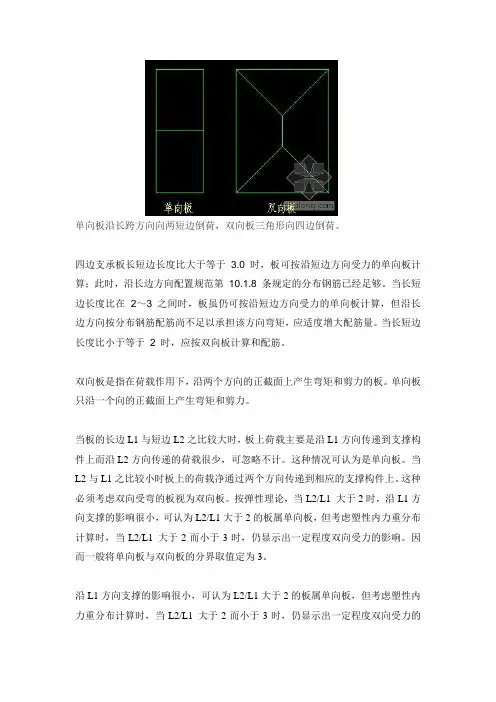

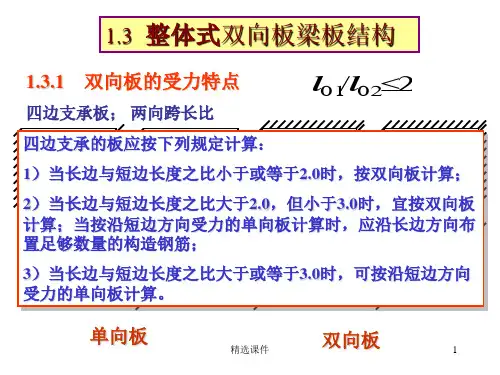

板配筋图解目录一、板的计算原则二、现浇板设计三、板的配筋要求1、底部钢筋2、支座负筋3、分布筋四、绘制板配筋图1、制图要求2、PKPM板配筋计算数据的含义3、数据处理示例4、板配筋示例一、板的计算原则1、只有两对边支承的板应按单向板计算；2、四边支承的板应按下列规定计算(混规9.1.1) ：1)当长边与短边长度之比不大于2.0时，应按双向板计算；2)当长边与短边长度之比大于2.0，但小于3.0时，宜按双向板计算；3)当长边与短边长度之比不小于3.0时，宜按沿短边方向受力的单向板计算，并应沿长边方向布置构造钢筋。
二 现浇板设计1、现浇楼盖的混凝土强度等级不宜低于C25、不宜高于C40。
（采用强度等级400MPa及以上的钢筋时，混凝土强度等级不应低于C25。
）（混规4.1.2）板柱结构、板柱-剪力墙结构的混凝土强度等级，对于板不应低于C20，对于柱、墙承重构件是不宜低于C30注意：不应与不宜2、当楼板平面比较狭长、有较大的凹入和开洞而使楼板有较大削弱时，应在设计中考虑楼板削弱产生的不利影响。
楼面凹入或开洞尺寸不宜大于楼面宽度的一半；楼板开洞总面积不宜超过楼面面积的30%；在扣除凹入或开洞后，楼板在任一方向的最小净宽度不宜小于5m，且开洞后每一边的楼板净宽度不应小于2m。
（抗规3.4.3)板上的孔洞应预留，当孔洞尺寸不大于300时,将板内钢筋绕过洞边，不得切断；当孔洞尺寸大于300时，除图中注明外，均应设置补强钢筋。
我们公司统一规定楼面开大洞位置，薄弱部位板厚可增加，悬挑阳台板不得加厚3、板厚:双向板取大于等于1/40板短跨净距且不小于100，单向板取1/30板短跨左右。
在实际工程上，我们公司规定一般板厚取板跨1/35，荷载较大板（空中花园、露台、屋面）取1/33。
当考虑穿电线管时板厚≥100。
4、房屋的顶层、结构转换层、平面复杂或开洞过大的楼层、作为上部结构嵌固部位的地下室楼层应采用现浇楼盖结构。
一般楼层现浇楼板厚度不宜小于100mm，当板内预埋暗管时不宜小100mm；顶层楼板厚度不宜小于120mm，宜双层双向配筋；普通地下室顶板厚度不宜小于160mm；作为上部结构嵌固部位的地下室楼层的顶楼盖应采用梁板结构，楼板厚度不宜小于180mm，混凝土强度等级不宜低于C30，应采用双层双向配筋，且每层每个方向的配筋率不宜小于0.25%。
