《板平法识图》课件

熟悉图纸中使用的符号和标注，确保理解其含义。
板平法识图的步骤与技巧
步骤二：观察图纸观察图纸的整体布局，了解各部分之间的关系。
特别注意细节部分，如节点、连接和构造。
板平法识图的步骤与技巧
步骤三：分析图纸
分析图纸中的数据和信息，理解其逻辑关系。
结合实际施工条件和经验，评估图纸的可行性和合理性。
板平法识图的步骤与技巧
板平法的重要性与应用领域
总结词
板平法的重要性、应用领域
详细描述
板平法作为一种高效、精确的二维图形绘制方法，具有很高的实用性。通过板平法，用户可以快速地绘制出各种复杂的二维图形，提高工作效率和精度。板平法的应用领域非常广泛，包括建筑、机械设计、电子电路设计、平面设计和工艺品制作等。
板平法的历史与发展
《板平法识图整理》 PPT课件
目录
CONTENTS
• 板平法概述 • 板平法的基本原理 • 板平法的识图方法 • 板平法的实际应用案例 • 板平法的未来发展与展望
01
板平法概述
板平法的定义与特点
总结词
板平法的定义、特点
详细描述
板平法是一种基于平板电脑的二维图形绘制方法，具有简单易学、操作方便、精度高等特点。通过板平法，用户可以在平板电脑上进行二维图形的绘制、编辑和保存等操作，广泛应用于建筑、机械、电子等领域。
加强技术研发和创新
加大研发投入，鼓励创新，不断探索新技术和新应用。
培养专业人才
加强人才培养和引进，建立专业团队，提高技术水平和竞争力。
拓展应用领域
积极开拓新市场和新应用领域，扩大市场份额和盈利能力。
THANKS
感谢您的观看
通过对板平法的力学原理的掌握，可以更好地理解各种板结构的承载能力和稳定性，为工程设计和施工提供理论依据。

楼板平法识图课件

楼板平法识图课件
• 楼板平法概述 • 楼板平法图纸解读 • 楼板平法施工工艺 • 楼板平法识图实践
01
楼板平法概述
楼板平法的定义和发展
定义
楼板平法是一种用于钢筋混凝土楼板设计的简化方法，通过平面图形表达楼板的几何尺寸和配筋构造。
发展
随着建筑技术的不断进步，楼板平法逐渐从传统的二维设计向三维数字化设计转变，提高了设计效率和精度。
为施工提供准确的数据支持。
通过案例学习楼板平法的识图技巧和方法
经典案例研究
选取具有代表性的楼板平法案例，深入剖析其设计思路和构造特点，以便掌握楼板平法识图的基本技巧和方法。
识图技巧归纳
通过对多个案例的研究和学习，总结归纳出楼板平法识图的一些通用技巧和方法，如从整体到局部、从主要到次要的识图顺序等。
将配制好的砂浆均匀地铺设在楼板上，用专用的抹子或刮板将砂浆刮平，确保砂浆厚度均匀。
5. 压实与找平
使用专用的压实设备对砂浆进行压实，提高楼板的密实度。随后进行找平处理，确保楼板表面平整。
6. 养护与保护
在砂浆铺设完成后，进行养护处理，定期洒水保持楼板湿润，防止砂浆开裂。养护期过后，进行楼板表面的保护处理，如涂刷防水层、耐磨层等。
04
楼板平法识图实践
实际楼板平法图纸的解读和分析
图纸识别
首先需要了解楼板平法图纸的基本构成和元素，包括线条、符号、
标注等，以便准确识别图纸中的各种信息。
构造分析
解读楼板平法图纸时，要深入理解楼板的构造方式，包括楼板的厚度、材料、钢筋配置等，从而
确保施工质量和安全。
尺寸测量
通过楼板平法图纸，可以测量出楼板各部分的尺寸和相对位置，
可能是由于砂浆配比不当、养护不足等原因导致。解决方法包括调整砂浆配比、加强养护措施等。

板平法视图课件

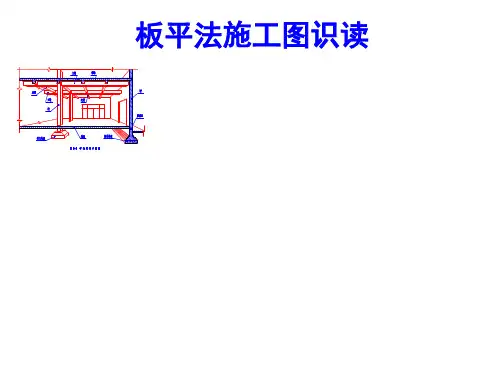

板平法施工图识读
板的配筋实例
板主梁次梁
主梁次梁板
板的平法识读
1 板的平面表示方法板块集中标注板支座原位标注 1.1 坐标方向的规定
当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向；
当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；当轴网向心布置时，切向为X方向，径向为Y方向。
(1)直径相同情况例1：板上部已配置贯通纵筋12@250，该跨同向配置的上部支座非贯通纵筋为⑤12@250，表示在该支座上部设置的纵筋实际为12@125，其中1/2为贯通纵筋，1/2为⑤非贯通纵筋。 (2)直径不同情况例2：板上部已配置贯通纵筋10@250，该跨同向配置的上部支座非贯通纵筋为③12@250，表示在该支座上部设置的纵筋实际为间隔布置，两者之间间距为 125mm。
(3)贯通纵筋
(2)板厚板厚注写为h=×××（为垂直于板面的厚度）；当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为 h=×××/×××；当设计已在图注中统一注明板厚时，此项可不注。
贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），
并以B代表下部，T代表上部；B&T代表下部与上部；X 向贯通筋以X打头，Y向贯通筋以Y打头，两向贯通筋配置相同时则以X&Y打头。当为单向板时，另一向贯通筋的分布筋可不必注写，而在图中统一注明。
(1) 非悬挑板的平法原位标注
图中②表示2号钢筋， 8@150表示直径为圆8 的钢筋，间距为 150mm，（2）表示连续布置的跨数为两跨， 900、1000表示自梁支座中线向跨内延伸的长度，两边对称延伸时，另一侧可不标注（如轴线的2号筋）。
(2)两端延伸悬挑板平法原位标法

板平法识图 PPT

截面钢筋排布图
板的识图操练
扫描图6-27
截面钢筋排布图
板的识图操练
扫描图6-28
截面钢筋排布图
6.5 板钢筋计算操练
板钢筋计算公式
1.板底部贯通筋计算公式
钢筋长度： L=板净跨+左、右支座锚固长+弯钩增加值（光圆钢筋）（6-1）
钢筋根数： n=［（板净跨-2×起步距离）/间距］+1 =［（板净跨-间距）/间距］+1
（6-6）
板钢筋计算操练
扫描图6-29
板钢筋计算操练
计算步骤
板施工图见图6-25。
计算钢筋步骤如下：第一步：画板钢筋计算简图，图中未画出的分布筋也要表示出来，见图6-29。当钢筋长度超过定长时要考虑钢筋连接。第二步：对板钢筋编号。先底部后顶部、从左到右、从上到下、从主到次的顺序编号，支座负筋和分布筋按照顺时针方向编号。编号时要按一定的规律编号，以保证不漏钢筋。第三步：按照编号顺序计算钢筋长度和根数。
贯通筋在跨中Ln/2范围内连接。 3、实心圈表示板钢筋，空心圈表示梁钢筋
楼板中间支座的钢筋构造
楼板的钢筋构造楼板中间支座的钢筋构造
楼板的钢筋构造楼板端支座钢筋构造（1）
楼板的钢筋构造楼板端支座钢筋构造（2）
楼板的钢筋构造板中负筋竖向高度
旧图集
新图集
楼板的钢筋构造楼板角部的钢筋构造
（6-3）
端支座负筋长度：L=平直段长+15d（端支座）+弯折长（板跨内）（6-4）
4.板负筋的分布筋计算公式
负筋分布筋长度： L=板净跨-左侧负筋板内净长-右侧负筋板内净长+2×150
（6-5）
负筋分布筋根数： n=［（负筋板内净长-起步距离）/间距］+1

平法识图-PPT课件

第四章平法识图
2019/10/15
工程估价
主讲：毛亮
1
3.1 平法施工图概述
3.1.1 平法的概念
建筑结构施工图平面整体设计（表达）方法，简称平法，是对我国目前混凝土结构施工图的设计表示方法的重大变革。平法的表达形式，就是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接地表达在各类构件的结构平面布置图上，再与标准构造详图7 结相构配施工合图。
特殊数值。当集中标注的某项数值不适用于梁的某部位时，则该项数值原位标注。施工时，原位标注取值优先。
7 结构施工图
2019/10/15
16
7 结构施工图
2019/10/15
17
梁编号。次梁？
截面尺寸b×h。加腋梁用b×hห้องสมุดไป่ตู้ＹLt×ht表示；悬挑梁根部和端部的高度不同时，用斜线“/ ”分隔根部与端部的高度值。
箍筋。加密区与非加密区的间距用斜线“/ ”分开。上部通长筋或架立筋。构造筋或受扭7钢结构筋施工。图
2019/10/15
18
梁上部或下部纵向钢筋多于一排时。梁中间支座两边的上部纵筋：对称原则。当梁的上、下部纵筋均为通长筋时。当梁的下部纵筋不全伸入支座时。
仅限于梁下部纵筋的上排钢筋？在何处截断？梁顶面标高高差。
9
3.2 柱平法施工图
2. 截面注写方式
在分标准层绘制的柱平面布置图的柱截面上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图，注写柱编号、截面尺寸
b×h、角筋或全部纵筋、箍筋的级别、直径及加密区
与非加密区的间距。同时，在柱截面配筋图上尚应标注柱截面与轴线7 结关构系施工。图

板平法识图PPT课件

图6-18 悬挑板的平法施工图
悬挑板的钢筋构造
混凝土平法规则
（1）延伸悬挑板上部纵筋的锚固构造
P103
悬挑板的钢筋构造（2）纯悬挑板上部纵筋的锚固构造
混凝土平法规则
混凝土平法规则
6.4 板的识图操练
板的识图操练
混凝土平法规则
扫描图6-25
板的施工图
板的识图操练
混凝土平法规则
扫描图6-26
（6-2）
式中第一根钢筋的起步距离按“距梁边板筋间距的1/2”考虑。
2.板顶部贯通筋计算公式
板顶部贯通筋长度和根数的计算公式仍然用式（6-1）和式（62），但是作为板顶部贯通筋，支座内的锚固构造不同其锚固长度也不同，计算时要注意。
板钢筋计算公式
混凝土平法规则
3.板支座负筋（非贯通筋）计算公式
中间支座负筋长度：L=平直段长+左弯折长+右弯折长
截面钢筋排布图
板的识图操练
混凝土平法规则
扫描图6-27
截面钢筋排布图
板的识图操练
混凝土平法规则
扫描图6-28
截面钢筋排布图
混凝土平法规则
6.5 板钢筋计算操练
板钢筋计算公式
混凝土平法规则
1.板底部贯通筋计算公式
钢筋长度： L=板净跨+左、右支座锚固长+弯钩增加值（光圆钢筋）（6-1）
钢筋根数： n=［（板净跨-2×起步距离）/间距］+1 =［（板净跨-间距）/间距］+1
（6-6）
板钢筋计算操练
混凝土平法规则
扫描图6-29
板钢筋计算操练
混凝土平法规则
计算步骤
板施工图见图6-25。
计算钢筋步骤如下：第一步：画板钢筋计算简图，图中未画出的分布筋也要表示出来，见图6-29。当钢筋长度超过定长时要考虑钢筋连接。第二步：对板钢筋编号。先底部后顶部、从左到右、从上到下、从主到次的顺序编号，支座负筋和分布筋按照顺时针方向编号。编号时要按一定的规律编号，以保证不漏钢筋。第三步：按照编号顺序计算钢筋长度和根数。

板平法识图规则ppt课件

原位标注中悬挑板的注写内容关于悬挑板的注写方式如图5.10 所示。当悬挑板端部厚度不小于150mm 时，应指定板端部封边构造方式，当釆用U 形钢筋封边时，应指定U 形钢筋的规格、直径。 3. 有梁楼盖板贯通纵筋原位标注的注写内容当板的上部已配置有贯通纵筋，但需增配板支座上部非贯通纵筋时，应结合已配置的同向贯通纵筋的直径与间距采取“隔一布一”的方式配置。“隔一布一”方式，为非贯通纵筋的标注间距与贯通纵筋相同，两者组合后的实际间距为各自标注间距的1/2。当设定贯通纵筋为纵筋总截面面积的50% 时，两种钢筋应取相同直径；当设定贯通纵筋大于或小于总截面面积的50% 时，两种钢筋则取不同直径。
5.1 有梁楼盖平法识图 5.1.1 有梁楼盖的概述在建筑结构中，平面尺寸较大而厚度较小的构件称为板。板通常是水平设置，但有时也有斜向设置的（如楼梯板和坡度较大的屋面板等），板主要承受垂直于板面的各种荷载，属于以受弯为主的构件。板在房屋建筑中是不可缺少的，其用量也很大，如屋面板、楼面板、基础板、楼梯板、雨篷板、阳台板等。 5.1.2 钢筋混凝土板的受力特点钢筋混凝土板是房屋建筑中典型的受弯构件，按其受弯情况，又可分为单向板与双向板；按其支承情况分，还可以分为简支板与多跨连续板。
5.2.3 板块原位标注的注写内容板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑板上部受力钢筋。 1. 板支座原位标注中上部非贯通纵筋的注写内容（1）板支座原位标注的钢筋，在配置相同跨的第一跨表达。在配置相同跨的第一跨，垂直于板支座绘有一段适宜长度的中粗实线，以该线段代表支座上部非贯通纵筋，并在线段上方注写钢筋编号( 如①、②等）、配筋值、横向连续布置的跨数（注写在括号内，且当为一跨时可不注），以及是否横向布置到梁的悬挑端。（2）板支座上部非贯通筋自支座中线向跨内伸出长度，注写在线段的下方位置。当中间支座上部非贯通纵筋向支座两侧对称伸出时，在支座一侧线段下方标注伸出长度，另一侧不注，如图5.5所示。（3）当向支座两侧非对称伸出时，分别在支座两侧线段下方注有伸出长度，如图5.6 所示。（4）对线段画至对边贯通全跨或贯通全悬挑长度的上部通长纵筋，贯通全跨或伸出至全悬挑一侧的长度值不注，只注明非贯通筋另一侧的伸出长度值，如图 5.7 所示。（5）当板支座为弧形，支座上部非贯通纵筋呈放射状分布时，注有配筋间距的度量位置并加注“放射分布”四个字，如图5.8 所示。（6）在板平面布置图中，不同部位的板支座上部非贯通纵筋及悬挑板上部受力钢筋，可仅在一个部位注写，对其他相同者则仅需在代表钢筋的线段上注写编号及按规则注写横向连续布置的跨数即可。

板平法识图整理PPT课件

四、板面标高高差
4.1 板平法识图
2.1 平面表达方式——原位标注
• 板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑板上部受力钢筋。
板筋（的支：梁中座一、粗编非 1钢 122上条墙实号贯筋m0m部垂）线为通，mm纵间3非直长的的筋距贯板度H板，为P通支适支B直纵座宜编31非座0径2号0贯上m为钢级为通部m筋12纵的2的，0筋H板m间P，支m距B直3座为板通支0径上0支纵座为级部座筋的上：中部垂粗非直实贯板线
4.1 板平法识图纯悬挑板注写方式
4.1 板平法识图思考：识读下图所示楼板面
4.1 板平法识图
4.1 板平法识图
4.1 板平法识图
4.1 板平法识图
思考：说出下图所示楼面板中的、代表的含义。
4.1 板平法识图
思考：说出下图所示楼面板中的、、6代表的含义。
4.1 板平法识图
2024/10/Βιβλιοθήκη 54.1 板平法识图板平法识图——平面表达方式
4.1 板平法识图
2.1 平面表达方式——集中标注 • 一、板块编号
• 二、板厚 • 板厚注写为h=xx； • 悬挑板厚度不一致时，h=根部高度/端部高度； • 设计已统一注明时，此项可以不注。
4.1 板平法识图
2.1 平面表达方式——集中标注
4.1 板平法识图
自梁的中线向左右跨
自梁的中内线分向别左延跨伸内1800mm，
延伸只18标00注m一m侧表明两侧自梁的中线向右跨
对称
内延伸1400mm
4.1 板平法识图
第1第(跨)一中跨的数字第代2第表跨二该跨负筋横向第第3跨三跨（垂直钢筋方向）布置的跨数，一跨可以省略不写，一端悬挑（××A），两端悬挑

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

座负筋板的上部和下部均布置贯通纵筋
各楼层面板屋顶面板悬挑板根部另一侧钢筋能贯通布置悬挑板上部钢筋锚固在根部梁内
板的平法设计规则
混凝土平法规则
板的类型楼面板屋面板纯悬挑板
表6-2 板块编号
代号 LB WB XB
序号 xx xx xx
举例 LBl WB2 XB4
板的平法设计规则
混凝土平法规则
混凝土平法规则
混凝土平法规则
混凝土平法规则
混凝土平法规则
8@20
8@20
8@150
8@150
8@100
8@200
@180
0
3 板的平法设计规则
混凝土平法规则
注意看结构说明，有的图纸表示的与图集不同
混凝土平法规则
混凝土平法规则
混凝土平法规则
板的平法设计规则
混凝土平法规则
板上部钢筋特殊情况的处理
混凝土平法规则
6.2 楼板的钢筋构造
楼板的钢筋构造
悬挑板的钢筋构造
混凝土平法规则
（1）延伸悬挑板上部纵筋的锚固构造
P103
悬挑板的钢筋构造（2）纯悬挑板上部纵筋的锚固构造
混凝土平法规则
混凝土平法规则
6.4 板的识图操练
板的识图操练
混凝土平法规则
扫描图6-25
板的施工图
板的识图操练
混凝土平法规则
扫描图6-26
截面钢筋排布图
板的识图操练
混凝土平法规则
图集p99
楼板的钢筋构造
混凝土平法规则
1、下部纵筋构造 2、上部筋：非贯通筋（支座负筋）向跨内的延伸长度，从梁中线表示；
贯通筋在跨中Ln/2范围内连接。 3、实心圈表示板钢筋，空心圈表示梁钢筋
楼板中间支座的钢筋构造
楼板的钢筋构造
混凝土平法规则
楼板中间支座的钢筋构造
楼板的钢筋构造
混凝土平法规则
混凝土平法规则
扫描图6-27
截面钢筋排布图
板的识图操练
混凝土平法规则
扫描图6-28
截面钢筋排布图
混凝土平法规则
6.5 板钢筋计算操练
板钢筋计算公式
混凝土平法规则
1.板底部贯通筋计算公式
钢筋长度： L=板净跨+左、右支座锚固长+弯钩增加值（光圆钢筋）（6-1）
钢筋根数： n=［（板净跨-2×起步距离）/间距］+1 =［（板净跨-间距）/间距］+1
（6-3）
端支座负筋长度：L=平直段长+15d（端支座）+弯折长（板跨内）（6-4）
4.板负筋的分布筋计算公式
负筋分布筋长度： L=板净跨-左侧负筋板内净长-右侧负筋板内净长+2×150
（6-5）
负筋分布筋根数： n=［（负筋板内净长-起步距离）/间距］+1
=［（负筋板内净长-间距/2）/间距］+1
楼板端支座钢筋构造（1）
楼板的钢筋构造
混凝土平法规则
楼板端支座钢筋构造（2）
楼板的钢筋构造板中负筋竖向高度
旧图集
混凝土平法规则
新图集
楼板的钢筋构造
混凝土平法规则
楼板角部的钢筋构造
楼板的钢筋构造
混凝土平法规则
混凝土平法规则
6.3悬挑板平法标注及钢筋构造
悬挑板的标注方式
混凝土平法规则
图6-18 悬挑板的平法施工图
图集p44
混凝土平法规则
板块集中标注：
LB代号一样，只表明配筋相同，但是截面尺寸和形状可以不同，举例LB1
板的平法设计规则
混凝土平法规则
纵筋按板块的下部纵筋和上部贯通纵筋分别注写，以 B（Bottom）代表下部，T（Top）代表上部，B&T代表下部与上部，X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头。
（6-6）
板钢筋计算操练
混凝土平法规则
扫描图6-29
板钢筋计算操练
混凝土平法规则
计算步骤
板施工图见图6-25。
计算钢筋步骤如下：第一步：画板钢筋计算简图，图中未画出的分布筋也要表示出来，见图6-29。当钢筋长度超过定长时要考虑钢筋连接。第二步：对板钢筋编号。先底部后顶部、从左到右、从上到下、从主到次的顺序编号，支座负筋和分布筋按照顺时针方向编号。编号时要按一定的规律编号，以保证不漏钢筋。第三步：按照编号顺序计算钢筋长度和根数。
当为单向板时，分布筋可不必注写，而在图中统一注明。
混凝土平法规则
板支座原位标注：板支座原位标注的内容为：板支座上部非贯通纵筋和悬挑板上部受力筋。
混凝土平法规则
P41
板的平法设计规则
非贯通筋（支座负筋）的长度表示：自支座中线向跨内的伸出长度
混凝பைடு நூலகம்平法规则
板的平法设计规则
混凝土平法规则
……
板底钢筋板顶钢筋支座负筋
……
矩形板弧形板异形板
……
板的平法设计规则
混凝土平法规则
板的分类
分类依据按板的受力方式分按板配筋方式分
按板位置分
板的名称单向板
双向板单层布筋板
双层布筋板楼面板屋面板
延伸悬挑板纯悬挑板
特点一个方向布置主筋，另一个方向布置分
布筋两个互相垂直的方向均布置主筋板下部布置贯通筋，板上部周边布置支
混凝土平法规则
板平法识图
混凝土平法规则
6.1 板的平法设计规则 6.2 板的钢筋构造
6.3悬挑板平法标注及钢筋构造
6.4 板的识图操练 6.5 板钢筋计算操练
混凝土平法规则
6.1 板的平法设计规则
板的平法设计规则
混凝土平法规则
板的平法设计规则板构件
混凝土平法规则
板分类
板钢筋分类
各种形状板
有梁楼盖板无梁楼盖板悬挑板
（6-2）
式中第一根钢筋的起步距离按“距梁边板筋间距的1/2”考虑。
2.板顶部贯通筋计算公式
板顶部贯通筋长度和根数的计算公式仍然用式（6-1）和式（62），但是作为板顶部贯通筋，支座内的锚固构造不同其锚固长度也不同，计算时要注意。
板钢筋计算公式
混凝土平法规则
3.板支座负筋（非贯通筋）计算公式
中间支座负筋长度：L=平直段长+左弯折长+右弯折长
特别提示
相同编号的板块，其板类型、板厚和贯通筋均要相同，但板面标高、跨度、平面形状以及板支座上部非贯通筋可以不同。无论是矩形板、多边形板、“刀把形板”，还是其他形状的板，都执行同样的配筋。对这些尺寸不同，或形状不同的板，计算钢筋时，要分别计算每一块板的钢筋用量。
板施工图传统表示方法
混凝土平法规则
