施耐德伺服配线和简单设置

施耐德LXM32AU90M2设置教程
西门子施耐德LXM32AU90M2设置教程
西门子施耐德LXM32AU90M2是一款定制电机控制器，该控制器是一款软件驱动的，采用背光液晶显示器，非常易于操作。

施耐德LXM32AU90M2可以很好地解决电机控制的一些问题，从而节省生产的开支，提高产品质量。

例如，它可以调整电机的转矩，方便于获得最高效率;另外，它还采用了调节电机风扇，减轻过冲误差。

施耐德LXM32AU90M2可以满足许多电机控制需求，但需要确保正确设置才能发
挥最佳性能。

下面，将介绍施耐德LXM32AU90M2的设置步骤，帮助您获得最佳性能。

1.首先，双击“电机设置”图标，打开设置对话框，在对话框中，您可以更改
相关参数，例如电机的转矩，频率等等;
2.然后，双击“电机驱动器设置”图标，打开电机驱动器设置对话框，此对话框包含电机的时间参数，控制算法等;
3.接着，在“伺服电机设置”对话框中，可以更改伺服电机的参数，例如加速度，减速度，斜率等;
4.最后，双击“风扇设置”图标，打开设置对话框，可以根据电机的工作状态来调整风扇的速度，从而实现电机的超载保护。

通过以上四步，将施耐德LXM32AU90M2正确地设置完毕，您可以在满足电机控
制需求的情况下，收到最佳的性能和节能。

希望以上介绍对您的工作有所帮助。

施耐德lxm32ad30n4参数设置说明书施耐德LXM32AD30N4是一款先进的伺服驱动器，具有多种参数设置，可根据具体应用需求进行调整。

以下是关于施耐德LXM32AD30N4参数设置的说明书，包含其主要特性、参数设置步骤和使用注意事项。

一、主要特性1.高性能：LXM32AD30N4采用先进的控制算法和高达32位分辨率的编码器，能够实现精确的位置和速度控制。

2.多种控制模式：支持位置控制模式、速度控制模式和力矩控制模式，可根据具体应用需求进行选择。

3. 多种通信接口：支持 RS485、CANopen 和 Ethernet/IP等通信接口，便于与上位机或其他设备进行通信。

4.多种保护功能：具备过载保护、过热保护和短路保护等功能，保证设备的安全运行。

5.多种操作模式：支持手动模式和自动模式，在手动模式下可通过外部信号进行控制，自动模式下可通过程序进行控制。

二、参数设置步骤1.基本参数设置a.电源电压设置：根据实际电源电压选择VAC或VDC模式，并设置相应的电源电压参数。

b.控制模式选择：根据实际应用需求选择位置控制、速度控制或力矩控制模式，并设置相应的控制参数。

c.通信设置：根据通信接口选择相应的通信协议，并进行相关的通信参数设置。

2.运动参数设置a.位置控制参数：设置位置选项，包括目标位置、速度和加速度等参数。

b.速度控制参数：设置速度选项，包括目标速度和加速度等参数。

c.力矩控制参数：设置力矩选项，包括目标力矩和加速度等参数。

d.硬件限位设置：设置硬件限位开关的触发点和动作方式。

3.高级参数设置a.运动曲线设置：设置运动曲线的加减速时间和曲线类型等参数。

b.反馈滤波设置：设置反馈信号滤波器的截止频率和增益等参数。

c.功能设置：设置伺服驱动器的运行模式、报警方式和通信参数等选项。

4.系统参数设置a.电机参数设置：设置电机的额定电流、电压和转矩等参数。

b.反馈参数设置：设置编码器的分辨率和计数方向等参数。

序号管脚管脚功能颜色111COM+439脉冲-541脉冲+635方向-737方向+845COM-序号原值改成值1220223032104002002512812861017300050008358095001600100111101001P2-25P2-43脉冲/圈=1280000/P2-44*P2-45P2-44P2-45P2-46P2-681伺服使能、此参数修改后，伺服每次上电后自动使能，不必再焊接使能线，但必须最后修改，在此之后修改的参数可能不能被保存。

施耐德伺服设置参数P1-00外部脉冲序列输入型式设定，默认为脉冲+方向P2-10说明数字输入脚DI8功能规划电子齿轮比 分子电子齿轮比 分母最大速度限制位置增益P1-55P2-68速度增益P2-00P2-04自动使能P1-44P1-45使用PLC控制时的接线说明：施耐德伺服配线和简单设置参数编号当使用5V的脉冲信号控制伺服的脉冲和方向时，脉冲信号使用43和41脚；方向信号使用36和37脚，接线参见接线图表格中底色是淡绿色的参数是必须修改和确认的参数，一旦设置好后，给出控制脉冲，伺服即可以转动。

另：恢复出厂设置的参数号是P2-08.P2-15P2-16数字输入脚DI6功能规划数字输入脚DI7功能规划P2-17P2-00往大调增加刚性速度积分补偿P2-04P2-06P1-01使用内部电源时接100速度控制增益=运动时的刚性速度积分补偿=静止时的刚性使用高速脉冲接入时，P1-00的参数需要修改成1002.。

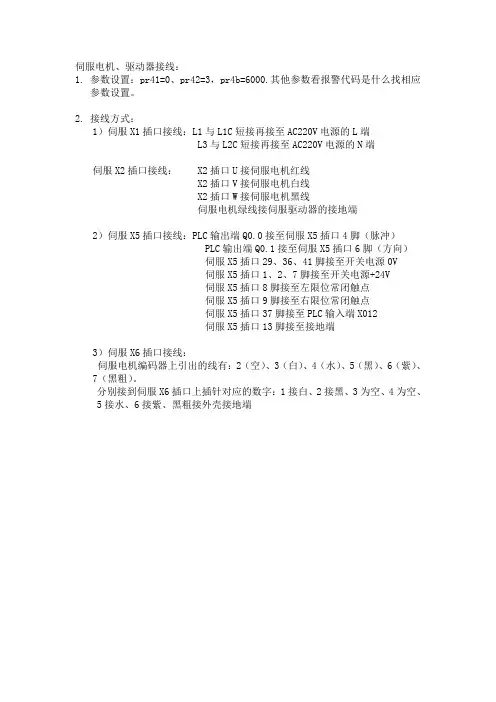

伺服电机、驱动器接线：
1.参数设置：pr41=0、pr42=3，pr4b=6000.其他参数看报警代码是什么找相应
参数设置。

2.接线方式：
1）伺服X1插口接线：L1与L1C短接再接至AC220V电源的L端
L3与L2C短接再接至AC220V电源的N端
伺服X2插口接线： X2插口U接伺服电机红线
X2插口V接伺服电机白线
X2插口W接伺服电机黑线
伺服电机绿线接伺服驱动器的接地端
2）伺服X5插口接线：PLC输出端Q0.0接至伺服X5插口4脚（脉冲）
PLC输出端Q0.1接至伺服X5插口6脚（方向）
伺服X5插口29、36、41脚接至开关电源0V
伺服X5插口1、2、7脚接至开关电源+24V
伺服X5插口8脚接至左限位常闭触点
伺服X5插口9脚接至右限位常闭触点
伺服X5插口37脚接至PLC输入端X012
伺服X5插口13脚接至接地端
3）伺服X6插口接线：
伺服电机编码器上引出的线有：2（空）、3（白）、4（水）、5（黑）、6（紫）、7（黑粗）。

分别接到伺服X6插口上插针对应的数字：1接白、2接黑、3为空、4为空、5接水、6接紫、黑粗接外壳接地端。
