垃圾发电炉膛温度计算模型说明

  • 格式：pdf
  • 大小：220.41 KB
  • 文档页数：4

垃圾发电炉膛温度计算模型说明
一、简介
目前上传的炉膛温度根据最新环保文件《生活垃圾焚烧监控（监测）联网传输技术要求（试行）》，是根据现场安装在顶棚的三支温度测点，再依据锅炉设计公司德国巴高克提供的数学模型，具体公式：三只顶棚温度平均值*MIN[1.4，（K1-（实际负荷/锅炉设计负荷）*K2]*K3；其中系数K1，K2，K3有厂家的设计值，再来现场根据三种典型锅炉工况下进行修正，具体是在低层和高层同时经行测温，依据得到的多组数据计算出对应三种工况下的2S炉膛温度测量值，再反推相应工况下的K1，K2，K3系数，最后在取三轮试验的K1，K2，K3的平均值，最终作为修正后系数，带入公式，形成DCS计算的2S炉膛温度。

二、具体解释
炉膛2S温度实际测量值（计算以#3炉的测温试验数值为例，具体可以参考附件表格）
锅炉第一烟道相关参数（德国巴高克厂家提供）
宽度：7.65米深度3.42米
level upper net measurement
（高位置水平距离）=lBNBZ +
Δl=32米
level lower net measurement
（低位置水平距离）=lBNBZ +
ΔlBNBZ
=25米
level start 2s post
combustion zone（2S燃烧区域
开始距离）=lBNBZ
=16.4米
temperature gradient（温度梯
度）
=28.36 °C/mtr
average temperature upper
level（高位置平均温度）=三只
顶棚温度的测量值取平均值
=914.0 °C
average temperature lower
level（低位置平均温度）=低位
置的温度测量值取平均值
=1112.5°C
烟气流量 (STP标
况)=41864.2Nm³/h
计算值如下：目标2S炉膛温度实际测量值，分成以下四步：
1、Flue gas velocity（烟气流速）的计算
=烟气流量 (STP标况)*(273.15+C22)/273.15/(width*depth)/3600=2.240 m/s
2、temperature start post combustion zone（2S燃烧区域开始温度：T0）
T0= 低位置平均温度+（低位置距离-2S燃烧区域开始距离）*温度梯度
=1112.5+(25-16.4)*28.36=1356°C
3、middle Temperature combustion zone（燃烧区中间位置温度）
Tm = (T0+850°C)/2=1103.1°C
4、hight of 2s post combustion zone（2S燃烧区高度）
=Δl + ΔlNBZ=烟气流速*2S=4.479 m
5、2s temperature实际测量值（2S温度）
=TNBZ=2S燃烧区域开始温度-2S燃烧区高度*温度梯度=1229.3°C
6、我公司实际安装的为三支顶棚温度，他们的平均值：
Troof（顶棚平均温度）=869.2 °C
三、DCS炉膛温度计算公式：
第一步：三只顶棚温度平均值*MIN[1.4，（K1-（试验负荷/锅炉设计负荷）*K2]*K3
公式说明：上面公式中需要确定三个系数值K1，K2，K3
当（K1-（试验负荷/锅炉设计负荷）*K2）的数值如果大于1.4的情况，DCS炉膛温度等于顶棚温度平均值*1.4倍后再经行K3系数的修正。

默认的K值为K1=1.587；K2=0.267；K3=0.97（由德国巴高克提供，应该是试验数据所得，为设计值，反映顶棚温度在不同负荷下与２Ｓ炉膛温度的比例关系）；
第二步：在现场根据三轮典型工况下的具体负荷值经行修正
第一轮试验负荷为45.6 t/h;所以K1-（负荷/48.8）*K2=1.587-45.6/48.8*0.267=1.338
第二轮试验负荷为42.0 t/h;所以K1-（负荷/48.8）*K2=1.587-42.0/48.8*0.267=1.357
第二轮试验负荷为49.6 t/h;所以K1-（负荷/48.8）*K2=1.587-42.0/48.8*0.267=1.316
所以对应三轮试验的炉膛温度计算值为：
根据上面的计算公式：三只顶棚温度平均值*MIN[1.4，（K1-（试验负荷/锅炉设计负荷）*K2]*k3 第一轮试验负荷为45.6 t/h，顶棚温度为８６９．２，2s温度计算值＝869.2*1.338*0.97＝1127.69
第二轮试验负荷为4２.０t/h，顶棚温度为８２４．５，2s温度计算值＝824.5*1.357*0.97＝1085.44
第三轮试验负荷为49.6t/h，顶棚温度为８６９．１，2s温度计算值＝869.1*1.316*0.97＝1109.11
根据上面的第二章炉膛2S温度实际测量值分别为
第一轮试验负荷为45.6 t/h，顶棚温度为８６９．２，2s温度实际值＝1229.40
第二轮试验负荷为4２.０t/h，顶棚温度为８２４．５，2s温度实际值＝1153.56
第三轮试验负荷为49.6t/h，顶棚温度为８６９．１，2s温度实际值＝1137.70
第三步：根据三轮试验算出的2s温度实际值，反推出相对应的K1，K2，K3值
试验1Round1 K1=1.591 K2=0.21 K3=1.01408
试验2Round2 K1=1.581 K2=0.21 K3=0.99936
试验3Round3 K1=1.591 K2=0.21 K3=0.95027
再根据上面的数值取三组平均值，分别得出K1，K2，K3的平均值k1_avg=1.588，k2_avg=0.21，k3_avg=0.988，最终带入第一步中的公式（如下显示）
三只顶棚温度平均值*MIN[1.4，（K1-（试验负荷/锅炉设计负荷）*K2]*K3
到此2S炉膛温度计算完成
举例：二期#3炉2S炉膛温度具体公式为：
三只顶棚温度平均值*MIN[1.4，（1.588-（实际负荷/48.8）*0.21]*0.988。

合集下载

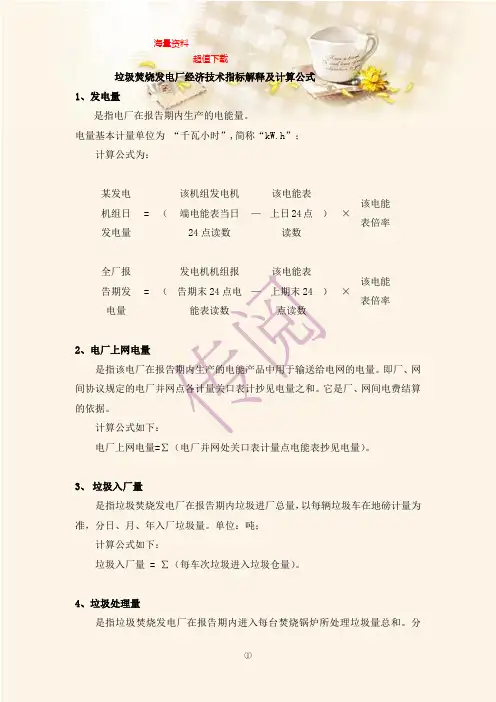

垃圾焚烧发电厂经济技术指标解释及计算公式
