常用医学影像设备重点

1、螺旋扫描：又称容积扫描，由于扫描轨迹呈螺旋状而命名。

是指X 线球管和探测器连续旋转，连续产生X线，连续采集产生的数据，而被检者随检查床沿纵轴方向匀速移动使扫描轨迹呈螺旋状的扫描方式称为螺旋扫描。

2、滑环：所谓滑环是用一个圆形宽带状封闭的铜条制成的同心环和一CR（计算机X线摄影）：是用IP板记录1、CT中探测器的特征？ 5、个碳刷代替电缆的一种导电结X线图像，通过激光扫描，使存答：探测器最重要的特性是它们的效率、稳定单相全波整流高压次级电路构，很像电动机的碳刷和集电储信号转换为光信号，此光信号性、响应性、准确性与线性以及一致性。

三选一三相全波整流高压次级电路环结构。

经光电倍增管转换成电信号，再效率是指探测器从X线束吸收能量的百分数。

倍压整流高压次级电路3、Pitch（螺距）：X线管旋转一周时扫经A/D转换后，输入计算机处稳定性是指探测器的重复性和还原性。

面床位移距离除以X线束准直理，形成高质量的数字图像。

响应性是指探测器接收、记录和输出一个信号单相全波X线机电路工作原理：宽度（即层厚）。

阳极特性曲线：是在一定的灯丝加热电流所需的时间。

特点是在高压交流电的任一半周，X4、磁场强度：单位正点磁荷在磁场中所下，管电压与管电流之间的关线管都有电流通过，都能产生X线。

该受的力被称为磁场强度。

系。

2、数据处理与接口装置的组成？电路由四个高压硅堆D1~D4构成单相5、均匀性：是指在特定容积限度内磁场灯丝发射特性曲线：是在一定的管电压答：数据处理主要由前置放大器、对数放大器、全波整流桥，两个交流输入端分别接到的同一性，即穿过单位面积的下，管电流与灯丝加热电流之间积分器、多路转换器、模/数转换器（ADC）、高压变压器B次级输出的两端。

高压变磁力线是否相同。

的关系。

接口电路等构成。

压器次级中心点接地。

在单相全波整流6、梯度磁场：是电流通过一定形状结构数字减影血管造影（DSA）：用计算机处对数放大器：考虑到X线的吸收系数与检测到电路里，一般均将流过高压变压器中性的线圈所产生，梯度磁场是脉理数字影像信息，消除骨骼和软的穿透X线光强之间存在对数关系，因此设置点的交流电流整流后，再用直流mA表冲式的，需较大电流与功率。

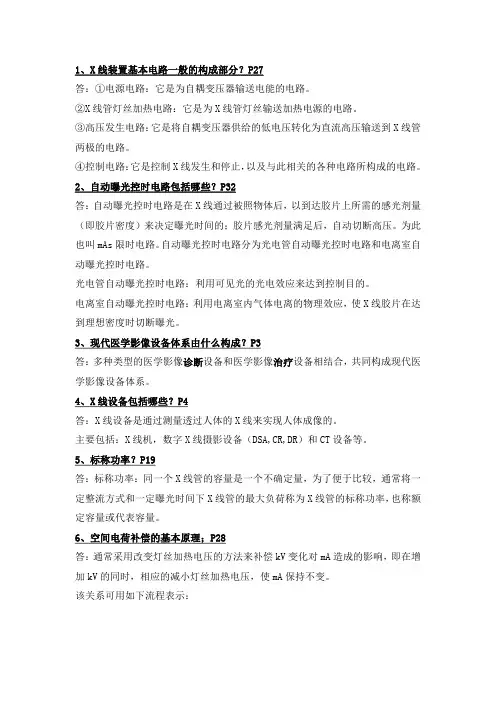

1、X线装置基本电路一般的构成部分？P27答：①电源电路：它是为自耦变压器输送电能的电路。

②X线管灯丝加热电路：它是为X线管灯丝输送加热电源的电路。

③高压发生电路：它是将自耦变压器供给的低电压转化为直流高压输送到X线管两极的电路。

④控制电路：它是控制X线发生和停止，以及与此相关的各种电路所构成的电路。

2、自动曝光控时电路包括哪些？P32答：自动曝光控时电路是在X线通过被照物体后，以到达胶片上所需的感光剂量（即胶片密度）来决定曝光时间的；胶片感光剂量满足后，自动切断高压。

为此也叫mAs限时电路。

自动曝光控时电路分为光电管自动曝光控时电路和电离室自动曝光控时电路。

光电管自动曝光控时电路：利用可见光的光电效应来达到控制目的。

电离室自动曝光控时电路：利用电离室内气体电离的物理效应，使X线胶片在达到理想密度时切断曝光。

3、现代医学影像设备体系由什么构成？P3答：多种类型的医学影像诊断设备和医学影像治疗设备相结合，共同构成现代医学影像设备体系。

4、X线设备包括哪些？P4答：X线设备是通过测量透过人体的X线来实现人体成像的。

主要包括：X线机，数字X线摄影设备（DSA,CR,DR）和CT设备等。

5、标称功率？P19答：标称功率：同一个X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率，也称额定容量或代表容量。

6、空间电荷补偿的基本原理；P28答：通常采用改变灯丝加热电压的方法来补偿kV变化对mA造成的影响，即在增加kV的同时，相应的减小灯丝加热电压，使mA保持不变。

该关系可用如下流程表示：不变空间电荷补偿使空间电荷效应使a a f a I I U I U →⎭⎬⎫⎪⎩⎪⎨⎧↓↓→↑↑→a 7、CR 成像过程中，用IP 板记录影像信息，有哪些特点？ P84答：CR 的X 线图像不是直接记录在胶片上，而是先记录在IP 上；IP 板可以重复利用，但不能直接显示图像。

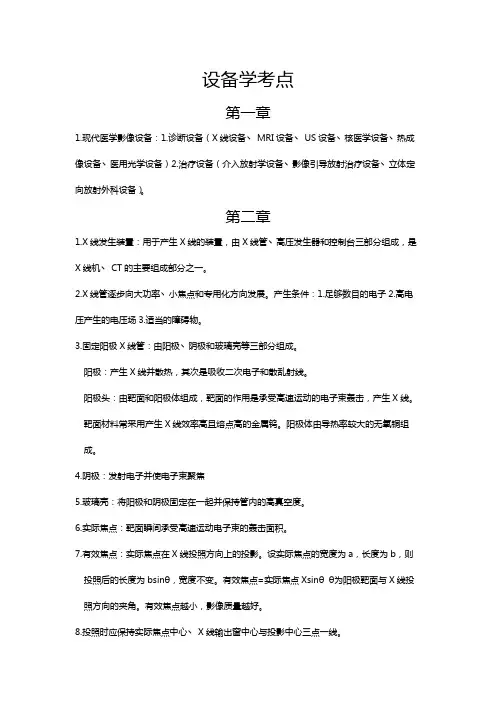

设备学考点第一章1.现代医学影像设备：1.诊断设备（X线设备丶MRI设备丶US设备丶核医学设备丶热成像设备丶医用光学设备）2.治疗设备（介入放射学设备丶影像引导放射治疗设备丶立体定向放射外科设备）。

第二章1.X线发生装置：用于产生X线的装置，由X线管丶高压发生器和控制台三部分组成，是X 线机丶CT的主要组成部分之一。

2.X线管逐步向大功率丶小焦点和专用化方向发展。

产生条件：1.足够数目的电子2.高电压产生的电压场3.适当的障碍物。

3.固定阳极X线管：由阳极丶阴极和玻璃壳等三部分组成。

阳极：产生X线并散热，其次是吸收二次电子和散乱射线。

阳极头：由靶面和阳极体组成，靶面的作用是承受高速运动的电子束轰击，产生X线。

靶面材料常采用产生X线效率高且熔点高的金属钨。

阳极体由导热率较大的无氧铜组成。

4.阴极：发射电子并使电子束聚焦5.玻璃壳：将阳极和阴极固定在一起并保持管内的高真空度。

6.实际焦点：靶面瞬间承受高速运动电子束的轰击面积。

7.有效焦点：实际焦点在X线投照方向上的投影。

设实际焦点的宽度为a，长度为b，则投照后的长度为bsinθ，宽度不变。

有效焦点=实际焦点Xsinθθ为阳极靶面与X线投照方向的夹角。

有效焦点越小，影像质量越好。

8.投照时应保持实际焦点中心丶X线输出窗中心与投影中心三点一线。

9.旋转阳极X线管的阳极由靶面丶转子丶转轴和轴承等组成。

10.软X线管：X线输出窗的固有过滤小丶在低管电压时能产生较大的管电流丶焦点小结构特点：铍窗，钼靶，极间距离短。

软X线极易通过铍窗，可获得大量的软X线。

摄影时主要利用钼靶辐射的特征X线。

X线分为特征丶持续X线。

11.CT用X线管：1.要求有较大的热容量2.金属或陶瓷外壳3.油循环系统散热。

12.管电压：阴极和阳极之间的直流电压，是电子具有较大的动能。

13.管电流：阴极发射的热电子在电场作用下高速奔向阳极形成电流，管电流越大，产生的X光子的数目越大。

14.阳极特性曲线P1815.容量：在X线管安全使用条件下，单次曝光或连续曝光而无任何损坏时能承受的最大负荷量16.标称功率：同一只X线管的容量是一个不确定量，为了便于比较，通常将一定整流方式和一定曝光时间下X线管的最大负荷称为X线管的标称功率。

1、螺旋扫描：又称容积扫描，由于扫描轨迹呈螺旋状而命名。

是指X线球管和探测器连续旋转，连续产生X线，连续采集产生的数据，而被检者随检查床沿纵轴方向匀速移动使扫描轨迹呈螺旋状的扫描方式称为螺旋扫描。

2、滑环：所谓滑环是用一个圆形宽带状封闭的铜条制成的同心环和一个碳刷代替电缆的一种导电结构，很像电动机的碳刷和集电环结构。

3、Pitch（螺距）：X线管旋转一周时扫面床位移距离除以X线束准直宽度（即层厚）。

4、磁场强度：单位正点磁荷在磁场中所受的力被称为磁场强度。

5、均匀性：是指在特定容积限度内磁场的同一性，即穿过单位面积的磁力线是否相同。

6、梯度磁场：是电流通过一定形状结构的线圈所产生，梯度磁场是脉冲式的，需较大电流与功率。

7、射频系统（RF系统）：RF系统包括发射RF磁场部分加接收RF信号部分。

前者由发射线圈和发射通道组成，后者由接收线圈和接收通道组成。

1、数字X线成像（DR）依其结构可分为计算机X线成像（CR）数字X线荧光成像(DF)平板探测器数字X线成像。

2、CR与普通X线成像比较，重要的改进实现了数字X线成像。

优点是提高了图像密度分辨力和显示能力。

3、数字减影血管造影（DSA）是利用计算机处理数字影像信息，消除骨骼和软组织影像，使血管显影清晰的成像技术。

4、CT不同于X线成像，它是用X线束对人体层面进行扫面，取得信息，经计算机处理获得的重建图像，是数字成像而不是模拟5、CT图像是由一定数目从黑到白不同灰度的像素按矩阵排列所构成的灰阶图像。

这些像素反映的是相应体素的X线吸收系数。

6、磁共振成像MRI是利用原子核在磁场内所产生的信号经重建成像的一种影像技术。

7、MRI是有软组织高分辨特点及血管流空效应。

8、CT图像还可用组织对X线的吸收系数说明密度高低的程度。

但在实际工作中，不用吸收系数，而换算成CT值，用CT值说明单位为HU。

9、CT检查分为平扫、对比增强扫描、造影扫描。

10、物质的密度与其本身的比重成正比，物质的密度高，比重大，吸收X线量多，影像在图像上呈白影。

四大医学影像设备医学影像设备是现代医学诊断的重要工具，通过不同的技术原理，能够呈现出人体内部的结构、功能和病理改变。

四大医学影像设备分别是CT扫描仪、MRI扫描仪、X射线机和超声波设备。

它们在不同的临床情况下应用广泛，并对疾病的早期诊断、治疗方案制定和病情观察起到了至关重要的作用。

一、CT扫描仪CT（Computed Tomography）扫描仪是一种利用X射线技术进行层析成像的设备。

它通过机器围绕患者旋转，以不同的角度来获取多个切面的X射线图像。

这些图像通过计算机处理后，可以生成具有丰富解剖细节的三维图像。

CT扫描仪常用于骨骼系统和头部器官的检查，能够发现骨折、肿瘤、出血等病变。

二、MRI扫描仪MRI（Magnetic Resonance Imaging）扫描仪利用磁场和无线电波来产生高清晰度的影像，不涉及X射线辐射。

MRI扫描仪通过调整磁场的强度和方向，对人体内的水分子进行定位，然后利用无线电波对其进行刺激，最后通过接收信号来生成图像。

MRI扫描仪适用于检查脑部、脊柱、关节、内脏等部位的病变，对于软组织的显示效果更好。

三、X射线机X射线机是一种利用X射线照射人体进行影像记录的设备。

它通过产生高能的X射线，并将其照射到患者的身体部位。

被照射到的X射线会被部分吸收或散射，而其余的则会通过人体组织，然后被感光屏或电子器件记录下来，形成影像。

X射线机广泛应用于检查骨骼、胸腔、腹部等部位的病变，对于肺部疾病和骨折的检测较为常见。

四、超声波设备超声波设备利用超声波的回声来生成影像，其辐射力量较小，对患者无损伤。

超声波设备通过将高频超声波引入人体，然后通过探头接收回声信号，并利用计算机处理后生成图像。

超声波设备适用于妇产科、心血管、肝胆脾等腹部器官的检查，对于孕妇和婴儿的检查尤为重要。

综上所述，四大医学影像设备在医学诊断中具有重要作用。

它们能够提供准确、快速的图像，帮助医生对疾病进行判断和评估，为患者提供更好的治疗方案。

1.介入放学：是借助高精度计算机化的影像仪器的观察，通入导管深入人体，对疾病直接进行诊断与治疗的一种新型设备与技术。

2.立体定向放射外科学：它是利用现代X-CT设备，MRI设备或DSA设备，加上立体定向头架装置对颅内病变区做高精度定位；经过专用治疗计划系统做出最优化治疗计划，运用边缘尖锐的小截面光子束以等中心照射方式聚焦于病变区，按治疗计划单平面或多个非平面的单次或多次剂量照射。

二．1.X线类成像设备原理是通过测量穿透人体的X线来实现人体成像。

三．1．实际焦点是阴极电子在阳极靶面上的实际轰击面积。

因X线管的灯丝绕制成螺旋管状，其发射的电子经聚焦后轰击在靶面上的形状就成为长方形，故实际焦点又称为线焦点。

四．2．有效焦点是指实际焦点在空间各个投射方向上的投影，是用来成像的X线面积。

五．3．在普通X线摄影中，要得到病人的清晰图像，在摄影过程中必须使X线管，病人和胶片三者位置固定，有一个因素产生晃动，影像就会模糊，体层摄影就是利用了这一原理，使指定层组织在摄影过程中与X线管和胶片保持相对静止，从而得到清晰影像。

x线球管损坏的五个主要原因 1.灯丝开路或半开路。

2.管芯真空度下降或管芯玻壳破损。

3.旋转阳极不转。

4.管套内高压打火。

5.球管漏油。

六．5．突波：高压变压器在电源电压最大时，高压变压器的次级产生比正常值大 1.5倍的脉冲电压，此脉冲电压称为突波电压，简称突波。

七．6．暂态电流：暂态过程中的励磁电流。

八．高压变压器次级中心接地的必要性？3．高压变压器次级中心接地后，该中心的电位就与大地相同，为零电位，这样两个次级线圈的另一根输出线对中心点的电压就为两根输出线间电压的一半。

这样，制造高压变压器所需要的各种元器件的绝缘要求就降低了一半，输出高压的两根电缆线的绝缘要求也降低了一半，所以高压次级中心接地后，降低了高压变压器、高压电缆的绝缘要求。

九．另外，由于高压变压器次级中心点电位为零，就可以在此处串入指示管电流的mA 表，因此处电位趋于零，mA表可安全地安装在控制台面上，方便技术人员在操作中观察表的指示情况，保证了操作人员的安全。

医学影像学知识点总结一、概述医学影像学是一门运用各种成像技术和设备，对人体进行无创式检查，进而提供诊断、治疗和监测的学科。

它通过图像技术帮助医生了解病变的性质、位置和范围，为临床决策提供依据。

二、常见成像技术和设备1. X线摄影：X线是医学影像学中最早应用的一种成像技术，适用于检查骨骼、胸部、腹部等部位。

常见的设备有X线机、CR（数字胶片）和DR（数字影像）系统。

2. CT（计算机断层摄影）：CT是一种通过多次X线扫描构建三维断层图像的成像技术，适用于检查头部、胸部、腹部等部位。

其设备通过旋转扫描体部来获得大量影像切片，并通过计算机重建成三维图像。

3. MRI（磁共振成像）：MRI是利用磁共振原理对人体组织进行成像的技术，适用于检查脑部、脊柱、关节等部位。

其设备通过引入强磁场和无线电波来获取人体内部的信号，并通过计算机重建成图像。

4. 超声波成像：超声波成像是利用超声波的反射与回声生成图像的技术，适用于检查肝脏、心脏、肾脏等部位。

其设备通过超声波的传递和接收来获取组织的回声信号，并通过声波传感器转化为图像。

5. 核医学影像学：核医学影像学是利用放射性同位素进行检查的成像技术，适用于检查器官功能、血流和代谢情况。

常见的核医学检查有放射性核素扫描和单光子发射计算机断层扫描（SPECT）。

6. PET（正电子发射断层扫描）：PET是一种利用正电子发射进行成像的技术，适用于检查脑部、心脏、肿瘤等部位。

其设备通过引入放射性示踪剂来观察组织的代谢活性，并通过重建图像显示病变的分布。

三、影像学常见病变及表现1. 骨科影像学：- 骨折：常见的骨折类型有完全骨折、骨折脱位和颈椎骨折等。

影像学表现为骨头断裂、骨块错位或脱位。

- 骨质疏松症：主要表现为骨密度降低、骨小梁疏松和骨骼变形，可通过骨密度测量和骨质疏松评估进行诊断。

- 关节炎：包括风湿性关节炎、骨性关节炎和类风湿性关节炎等。

影像学上可见关节软骨破坏、关节间隙变窄和关节周围骨质增生。

医学影像诊断中的常见设备与操作说明医学影像诊断是现代医学领域中非常重要的一项技术，它通过使用各种设备来获取人体内部的影像信息，以帮助医生进行疾病的诊断和治疗。

本文将介绍一些常见的医学影像设备，并对其操作进行说明。

一、X线设备X线设备是医学影像诊断中最常见的设备之一。

它通过向患者身体部位发射X射线，并通过接收器捕捉经过人体组织的X射线，从而生成人体内部的影像。

操作X线设备时，医生需要将患者放置在X线机的检查床上，然后调整机器的参数，如曝光时间和电压，以获得清晰的影像。

患者需要保持静止，并按照医生的指示进行体位调整，以确保拍摄到所需的部位。

二、CT扫描设备CT扫描设备是一种通过使用X射线和计算机技术来生成横断面影像的设备。

在CT扫描过程中，患者需要躺在扫描床上，然后通过圆形的扫描器进行扫描。

操作CT扫描设备时，医生需要设置扫描器的参数，如扫描层厚度和扫描速度。

患者需要保持静止，并在扫描过程中按照医生的指示进行呼吸停顿，以避免影响图像质量。

三、MRI设备MRI设备是一种使用强磁场和无线电波来生成人体内部影像的设备。

在进行MRI检查时，患者需要躺在扫描床上，然后被推入磁共振机。

操作MRI设备时，医生需要设置磁场强度和扫描序列，以获得所需的影像。

患者需要保持静止，并在扫描过程中注意呼吸平稳，以避免图像失真。

四、超声波设备超声波设备是一种使用高频声波来生成人体内部影像的设备。

在进行超声波检查时，医生会将一种称为超声探头的设备放置在患者身体部位上，并通过探头发射声波，并接收反射回来的声波，从而生成影像。

操作超声波设备时，医生需要调整探头的位置和参数，如频率和增益，以获得清晰的影像。

患者需要保持放松，并按照医生的指示进行体位调整，以确保拍摄到所需的部位。

五、核医学设备核医学设备是一种使用放射性同位素来生成人体内部影像的设备。

在进行核医学检查时，患者需要接受放射性同位素的注射或摄入，并等待一段时间，以使同位素在体内分布。

医学影像设备完整版医学影像设备是现代医学领域中不可或缺的重要工具，它们通过非侵入性的方式获取人体内部结构的信息，帮助医生进行疾病的诊断、治疗和预防。

本文将为您详细介绍医学影像设备的种类、工作原理以及它们在临床上的应用。

一、医学影像设备的种类1. X射线成像设备：X射线成像设备是最早被广泛应用于临床的医学影像设备之一。

它利用X射线的穿透性，通过检测X射线通过人体后的强度变化，形成人体的内部图像。

X射线成像设备包括X射线透视机、X射线摄影机和数字X射线成像系统等。

2. 计算机断层扫描（CT）设备：CT设备利用X射线对人体进行多角度的扫描，并通过计算机重建技术形成人体内部的断层图像。

CT设备可以提供高分辨率的图像，帮助医生观察人体内部的细微结构。

4. 超声波成像设备：超声波成像设备利用超声波对人体进行扫描，通过检测超声波在人体组织中的传播速度和反射情况，形成人体内部的图像。

超声波成像设备具有实时成像、无辐射等优点，常用于孕妇产前检查、心脏检查等。

5. 核医学成像设备：核医学成像设备利用放射性同位素对人体进行扫描，通过检测放射性同位素在人体内的分布情况，形成人体内部的图像。

核医学成像设备可以提供功能性的信息，对疾病的诊断和治疗有重要意义。

二、医学影像设备的工作原理1. X射线成像设备：X射线成像设备的工作原理是利用X射线的穿透性，通过检测X射线通过人体后的强度变化，形成人体的内部图像。

2. CT设备：CT设备的工作原理是利用X射线对人体进行多角度的扫描，并通过计算机重建技术形成人体内部的断层图像。

3. MRI设备：MRI设备的工作原理是利用强磁场和射频脉冲对人体进行扫描，通过检测人体组织对磁场的响应，形成人体内部的图像。

4. 超声波成像设备：超声波成像设备的工作原理是利用超声波对人体进行扫描，通过检测超声波在人体组织中的传播速度和反射情况，形成人体内部的图像。

5. 核医学成像设备：核医学成像设备的工作原理是利用放射性同位素对人体进行扫描，通过检测放射性同位素在人体内的分布情况，形成人体内部的图像。

医学影像学的影像设备医学影像学的影像设备在医疗领域中扮演着至关重要的角色，为医生们提供了直观、准确的图像信息，帮助他们进行诊断和治疗。

随着科技的不断进步，医学影像设备也在不断更新换代，为医疗行业带来了巨大的创新和发展。

一、X光摄影设备X光摄影设备是医学影像学中最常用的设备之一，通过X射线的照射，可以获取人体内部的影像信息，帮助医生进行骨折、肺部疾病等方面的诊断。

随着数字化技术的发展，数字X光设备取代了传统的胶片X光，使影像存储和传输更加方便快捷。

二、CT扫描设备CT扫描设备是医学影像学中的重要成果之一，通过旋转式X射线扫描，可以获得身体横截面的高清影像，帮助医生进行更为精细的诊断。

随着技术的不断升级，CT设备的分辨率和速度也得到了显著提升，成为医疗诊断的重要利器。

三、MRI设备MRI设备利用磁场和无线电波来生成人体组织的高清影像，对于软组织和血管等方面的诊断具有独特的优势。

MRI设备在神经科学领域有着广泛的应用，可以帮助医生发现脑部肿瘤、中风等疾病，为患者提供更为精准的治疗方案。

四、超声波设备超声波设备通过高频声波来形成人体内部器官的图像，无辐射、无创伤的特点使其在产科、心脏病学等领域得到广泛应用。

超声波影像清晰、操作简便，成为医生进行定位、引导手术的重要工具。

五、核磁共振设备核磁共振设备利用原子核共振来获取人体内部组织的高清影像，对于疾病的早期诊断和治疗具有重要意义。

核磁共振设备在肿瘤学、骨科等领域有着独特的优势，为医生提供了更为全面的诊断信息。

六、PET-CT设备PET-CT设备结合正电子发射断层扫描和CT成像技术，可以同时获取代谢活动和解剖结构的信息，为肿瘤、心血管等疾病的诊断提供了更全面的影像数据。

PET-CT设备的应用范围越来越广泛，成为医学影像学中的重要设备之一。

综上所述，医学影像学的影像设备在现代医疗中发挥着不可替代的作用，为医生提供了强大的诊断工具，推动了医学诊断的进步和发展。

随着科技的不断创新，医学影像设备必将迎来更加美好的未来，为人类健康事业作出更大的贡献。

医学影像设备学A1 复习知识点名词概念1. 有效焦点：指实际焦点在X线投照方向上的投影。

（p18）2. 实际焦点：指靶面瞬间承受高速运动电子束轰击的面积（p18）3. X线曝光：高速运动的电子束轰击靶面，产生的X线4. 三极X线管：在普通X线管的阳极与阴极之间加了一个控制栅极，故又称为栅控X线管（p21）5. 点片摄影6. X线管热容量：曝光时，阳极靶面将产生大量的热。

单位时间内传导给介质的热量称为散热率。

X线管处于最大冷却率时，允许承受的最大热量称为热容量。

（p25）7. 直流逆变：将直流电变换为交流电的过程称为直流逆变。

通常的方法有桥式逆变、半桥式逆变和单端逆变三种（p79）8. 程控X线机：单片机控制的工频X线机。

（FSK302-1A型500mA X线）（p73）9. 蒙片：与普通平片图像完全相同，而密度相反的图像，也即正像，同透视像，通常为不含造影剂的图像。

10. 软阅读：在RIS的管理和调配下，图像可直接传送到医生诊断工作站，供医生随时查询、检索、调用、阅读、诊断及书写报告。

通过显示器阅读图像称为软阅读。

（p93）知识要点1.医学影像设备主要包括哪些设备？答：X线设备（X线机、X-CT）、磁共振成像（MRI）、超声成像设备、核医学成像设备（SPECT、PET）、CR、DR、DSA2.X线机分类，按高压变压器的工作频率分类，可分哪几种？按主机功率分类，可分哪几种？答：高压：3种、工频X线机、中频··、高频··主机：3种、小型X线机（管电流≤100mA，最高管电压在90~100kV）、中型··（管电流在200~400mA，最高管电压在100~125kV）、大型··（管电流≥500mA，最高管电压在125~150kV）3.X线管曝光过程中的三个基本参量分别是什么？答：管电压、管电流、曝光时间4.X线机由哪些装置组成？答：p475.X线机基本电路由哪些单元电路构成？答：1.电源电路 2.X线管灯丝加热电路 3.高压发生电路 4.控制电路p366.数字X线设备可分为哪几种？答：计算机X线摄影设备CR 数字X线摄影设备DR 数字减影血管造影设备DSA p1007.同单相全波整流X线机相比，三相全波整流X线机的优点是什么？答：输出管电压波形平稳产生的软X线少产生X线效率高，有利于短时间曝光的动态摄影8.电源电路的作用是什么？答：给机器各部分供电9.旋转阳极X线管的优点是什么？答：瞬时负载功率大、焦点小10.小型X线机常使用的组合机头，有哪些组成部分？答：1.X线管 2.灯丝变压器 3.高压变压器11.X线管的构造参数有哪些？答：但凡X线管的结构所决定的非电性的参数或数据都属于构造参数。

医学影像设备学复习资料一、名词解释1、旋转阳极：旋转X线管的阳极主要由靶面、转子、转轴和轴承等组成。

其主要作用是产生X线并散热；其次是吸收二次电子和散乱射线。

2、灯丝变压器：为X线管提供灯丝加热电压的降压变压器，由铁芯、初级绕阻和次级绕阻组成。

3、梯度场强：是表征梯度磁场系统产生的磁场随空间的变化率，单位为mT/m。

4、CT机DAS：CT中的DAS是数据采集系统，由X线发生装置及X线管、探测器及A/D转换器及接口电路、扫描机架等组成。

5、弛豫：一个宏观平衡系统由于周围环境的变化或受到外界的作用而变为非平衡状态，此系统再从非平衡状态过渡到平衡态的过程。

6、彩色多普勒：采用脉冲多普勒原理，在心脏或血管内多线、多点取样，回声经处理后进行彩色编码，显示血流速度剖面图。

7、时间减影：是DSA常用的减影方式。

在注入造影剂进入兴趣区之前，利用计算机技术采集一帧图像作为掩模并储存在存贮器里，及时间顺序出现的充有造影剂的充盈图像进行一对一的相减。

这样两帧图像中相同的部分被消除，而造影剂所引起的高密度区被突出地显现出来。

8、负压电效应：在压电材料表面的一定方向上施加电压，在电场作用下引起压电材料形变，电压方向改变，形变方向随之改变，形变及外加电压成正比。

这种因电场作用而引起形变的效应称为负压电效应。

9、SPECT：即单光子发射型计算机断层成像术。

由探测器进行数据采集，采集到的原始数据经过“预处理”电路和吸收校正后，再由图像重建系统重建出SPECT图像。

10、PET/CT：将正电子发射型断层成像(PET)设备和电子计算机X线断层扫描（CT）设备整合在同一台机器中，其通过一个较长的检查床将两个相对独立的、共轴的设备单元相连接。

两个设备保持合理的距离，以避免电磁干扰。

CT和PET的扫描检测分别进行，数据也是由各自的工作站处理并重建图像。

二、简答题1、简述乳腺摄影用X线管的特点。

答：乳腺摄影时，为提高X线影像的对比度，一般使用软X线管来产生软X 线。

医学影像设备学重点名词解释1. X线球管这可是医学影像设备里超级重要的一个部件哦。

它就像一个小太阳一样，能发射出X线呢。

X线球管主要由阴极和阳极组成。

阴极就像是发射电子的小基地，它能把电子发射出去，然后这些电子就像一群小战士一样冲向阳极。

阳极呢，它要承受这些电子的撞击，在这个撞击的过程中就会产生X线啦。

比如说在我们去医院做胸部X线检查的时候，这个X线球管就开始工作，发出X线穿透我们的身体，这样就能在胶片或者探测器上形成影像啦。

它的工作原理就涉及到一些物理知识哦。

电子在电场的作用下加速，然后高速撞击阳极靶面，这个过程中，电子的动能会有一部分转化为X线的能量。

而且X线球管的性能也很关键，像它的焦点大小就会影响成像的清晰度。

如果焦点小，成像就会更清晰，就像我们用高清相机拍照一样，能看到更多细节。

2. 探测器探测器就像是X线的小捕手。

在现代医学影像设备中，探测器的作用可不容小觑。

它的任务就是接收X线穿过人体后的信号。

有不同类型的探测器呢，比如闪烁探测器和气体探测器。

闪烁探测器里面有闪烁晶体，当X线照射到闪烁晶体上时，晶体会发出荧光，然后通过光电转换装置把这个荧光信号转化为电信号。

气体探测器呢，则是利用气体电离的原理，X线使气体电离，然后收集电离产生的电荷来形成电信号。

探测器的性能也直接影响着成像的质量。

它的灵敏度很重要，如果灵敏度高，就能更好地捕捉到微弱的X线信号，这样成像就会更准确。

就好比我们在黑暗中找东西，眼睛越敏锐（相当于探测器灵敏度高），就越容易找到那些隐藏的小物件（X线信号）。

而且探测器的分辨率也很关键，分辨率高的探测器能让我们看到更细微的结构，就像我们用高倍显微镜看细胞一样，能看到细胞内部更精细的结构在影像上的反映。

3. 磁共振成像（MRI）MRI可神奇啦。

它是利用原子核在磁场内发生共振所产生的信号经重建成像的一种技术。

人体里有很多氢原子核，当把人体放到一个很强的磁场中时，这些氢原子核就会像小磁针一样按照磁场的方向排列起来。
