温控器使用指南温控器是一种用于控制温度的设备，广泛应用于家庭和办公环境中。
本文将为您提供温控器的使用指南，帮助您更好地了解和操作这一设备。
一、温控器的基本原理温控器通过感知环境温度，并根据预设的温度范围来控制相关设备的运行，以维持室内温度在一个舒适的范围内。
温控器通常由温度传感器、控制器和输出设备组成。
二、温控器的安装1. 选择合适的位置：温控器应安装在室内温度变化较为均匀的位置，避免阳光直射或靠近热源。
2. 固定安装：使用螺丝或胶水将温控器固定在墙壁或合适的位置上，确保其稳定可靠。
3. 连接电源：将温控器与电源连接，确保电源稳定可靠，并遵循电器安全操作规范。
三、温控器的设置1. 了解温控器的功能：不同型号的温控器具有不同的功能，您需要仔细阅读使用手册，了解温控器的各项功能和操作方法。
2. 设置温度范围：根据个人需求，通过温控器的设置功能，设定室内温度的上限和下限，确保温度在舒适范围内波动。
3. 设置时间表：一些高级温控器具有时间表功能，您可以根据每天不同的时间段，设置不同的温度要求，以提高能源利用效率。
四、温控器的使用1. 启动和关闭：按下温控器上的开关按钮，可启动或关闭温控器。
在不需要控制温度时，建议关闭温控器以节省能源。
2. 调节温度：根据个人需求，通过温控器上的调节按钮，调整设定温度。
温控器将根据设定值自动控制相关设备的运行。
3. 定期维护：定期清洁温控器表面，避免灰尘或其他污物影响其正常运行。
如发现异常情况，及时联系专业人员进行维修或更换。
五、温控器的注意事项1. 避免过度调节温度：频繁调节温度可能会增加能源消耗，建议根据实际需要设定合理的温度范围，避免过度使用。
2. 注意安全：使用温控器时，务必注意电器安全，避免触摸电器内部零部件或将液体溅入温控器内部。
3. 定期检查：定期检查温控器的工作状态，确保其正常运行。
如发现异常情况，应及时处理或联系专业人员进行维修。
六、温控器的优势1. 节约能源：通过合理控制温度，温控器可以帮助节约能源，并减少能源浪费。

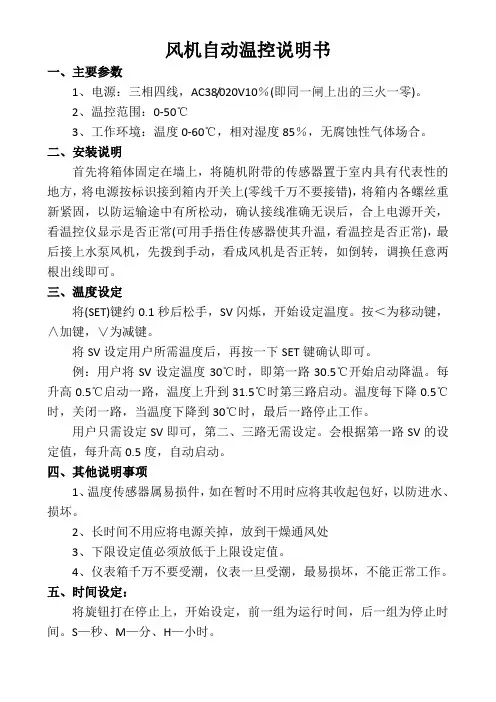

风机自动温控说明书
一、主要参数
1、电源：三相四线，AC38/020V10％(即同一闸上出的三火一零)。
2、温控范围：0-50℃
3、工作环境：温度0-60℃，相对湿度85％，无腐蚀性气体场合。
二、安装说明
首先将箱体固定在墙上，将随机附带的传感器置于室内具有代表性的地方，将电源按标识接到箱内开关上(零线千万不要接错)，将箱内各螺丝重新紧固，以防运输途中有所松动，确认接线准确无误后，合上电源开关，看温控仪显示是否正常(可用手捂住传感器使其升温，看温控是否正常)，最后接上水泵风机，先拨到手动，看成风机是否正转，如倒转，调换任意两根出线即可。
三、温度设定
将(SET)键约0.1秒后松手，SV闪烁，开始设定温度。
按＜为移动键，∧加键，∨为减键。
将SV设定用户所需温度后，再按一下SET键确认即可。
例：用户将SV设定温度30℃时，即第一路30.5℃开始启动降温。
每升高0.5℃启动一路，温度上升到31.5℃时第三路启动。
温度每下降0.5℃时，关闭一路，当温度下降到30℃时，最后一路停止工作。
用户只需设定SV即可，第二、三路无需设定。
会根据第一路SV的设定值，每升高0.5度，自动启动。
四、其他说明事项
1、温度传感器属易损件，如在暂时不用时应将其收起包好，以防进水、损坏。
2、长时间不用应将电源关掉，放到干燥通风处
3、下限设定值必须放低于上限设定值。
4、仪表箱千万不要受潮，仪表一旦受潮，最易损坏，不能正常工作。
五、时间设定：
将旋钮打在停止上，开始设定，前一组为运行时间，后一组为停止时间。
S—秒、M—分、H—小时。
风机盘管温控器说明书感谢您选用上海堤琦西温控设备有限公司生产的中央空调风机盘管系列温控器。
安装和使用前阅读本说明，会使您了解本产品性能，保证正确的安装和使用。
一、功能及特点◆超大液晶屏幕显示,用户操作界面美观。
◆四种工作模式设定可供选择：制冷、制热、通风、低温保护。
◆四种风机转速设定可供选择：低速、中速、高速、自动。
◆周编程定时开/关机功能或常开恒温模式两功能可自由选择，方便节能。
◆内置防冻功能，使用安全。
（开关机状态下会自动开机）◆校准多项参数可设◆温度设定，高精度温度测量显示实际温度◆各参数设置掉电保存记忆◆测温探头开短路报警保护◆蓝色背光（备选项）◆遥控功能（可选）二、技术指标◆温度设定范围：0～35℃◆防冻温度：5℃（可定制）◆温控精度：±1℃◆可校准温度范围：9℃◆输出方式：继电器◆本机功耗：<1W◆电源电压：220V±10% 50HZ◆额定负载：阻性5A,感性2A◆定时误差：<1%◆屏幕尺寸：46X23（mm*mm）◆外形尺寸：95X90X15（mm*mm*mm）◆安装孔径：60mm◆温度传感器：NTC三、LCD屏幕四、功能简介1、四种工作模式制冷：室温高于设定温度时，开电动阀，室温高于设定温度2℃风机高速运行；室温高于设定温度1℃风机中速运行；室温等于（低于）设定温度，关电动阀风机低速运行（或关闭风机）。
风机在手动状态则按所选风速运行。
制热：室温低于设定温度时，开电动阀，风机在手东状态：风机按设定的风速工作。
自动状态：室温低于（等于）设定温度2度时，高速运行；室温低于设定1温度时，中速运行；室温等于设定温度时，关闭电动阀，分机低速运行（或关闭风机）。
通风：此模式风机按设定的风速工作，不受温度控制。
低温保护：温控器按（默认为5-8℃）的制热工作模式工作。
2、四种风机风速除高、中、低三种固定风速外，还可选择自动风速：根据室温的高低，自动调整风速。
3、定时开/关机开机状态下，长按[模式]键2-3秒，进入定时设定状态“”下，按[模式]键一下“”亮，温控器返回定时模式。
现在很多小伙伴家里在装修的时候，都安装了中央空调，随之配套的还有中央空调的温控器，很多小伙伴还不知道温控器怎么操作，下面就一起来看看温控器的操作说明吧。
中央空调温控器分爲电子式和机器式两种，按显示不同分爲液晶显示和调理式。
中央空调温控器是经过顺序编辑，用顺序来控制并向执行器收回各种信号，从而到达控制空调风机盘管以及电动二通阀的目的。
机器式机器盘管温控器使用于商业、工业及民用修建物。
可对采暖、冷气的中央空调末端风机盘管、水阀停止控制。
使所控场所环境温度恒定爲设定温度范围内。
温度设定拔盘指针应设定爲所需恒定温度地位。
拔动开关功用辨别爲:电源开关(开ON—关OFF);运转形式开关(暖气HEAT—冷气COOL)，FAN风速开关(低速L—中速M—高速H)。
可控制设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀。
外型尺寸。
操作办法1、开关机：把拨动开关拨动到ON地位，温控器开机；把开关拨动到OFF 地位，温控器关机。
2、打工形式设定：把拨动开关拨动到COOL地位，温控器设定爲制冷形式；把拨动开关拨动到HEAF地位，温控器设定爲制热形式。
3、温度设定：机器式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。
4、风速设定：把开关拨动到LOW地位；温控器设定爲高档风速；把开关拨动到WED地位，温控器设定爲中档风速；把开关拨动到High地位，温控器设定爲高档风速。
快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。
温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。
二、基本功能：2.1 温度测量范围：-25℃～+80℃±1℃；2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH；2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置；2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。
三、技术指标：3.1电源：AC 220V±20%3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH3.4 本机功耗：<3W3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。
四、工作原理：4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。
当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。
4.2 湿度控制：当被测环境湿度超过设定湿度上限时。
如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。
当被测环境湿度超过设定湿度上限时。
如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。
风机盘管说明书
风机盘管说明书
安装
■注意保持机组各部件完整无损，并防止杂物进入风机叶轮和表冷器。
■排水端较另一端低3-5毫米，确保冷凝水能够顺利流出。
■进出水管水流方向为下进上出，连接管建议采用挠性连接管，作业时切忌用力过猛，以免造成盘管漏水。
电气接线
■机组额定电源参数：220v±10%,50Hz
■安装三速开关时要注意严格按照接线示意图进行。
■机组须可靠接地。
启动
■检查水管、电线等各安装点无误方可开机启动机组三档调速开关，应先从高档启动再进行其它档次选择。
运行
■进水同时先将放气阀打开，待水管内空气排净后再行关闭，以免影响散热效果。
■机组夏季供冷水温应不低于5℃，冬季供热水温不高于60℃，且要求水质清洁软化。
维护保养
■表冷器及过滤网应定时吹洗，以保证风路畅通。
机组停用时，应使管内充满水或采用其它办法，以减少铜管锈蚀。
如冬季停用时，须将管内水排净，以防铜管被冻裂。
注意事项
■进回水管尺寸为Rc3/4，冷凝水管尺寸为R3/4。
用户可根据国家有关管路连接件标准选用配件。
■明装盘管机组外壳系喷塑件，切忌用稀料或汽油清洗。
■风机盘管机组不能多台并在一起，用一台开关控制，以免损坏电
机。
风机盘管机组安装使用说明
感谢您使用贝莱特公司的风机盘管机组!请参照如下说明正确安装和使用。
◆机组进出水管与系统供回水管连接时应采用挠性接头。
在连接时，应同时卡住机组铜接头，再将系统水管拧紧，以免损坏机组换热器。
◆机组进出水管安装应加保温层，以免夏季使用时产生凝
洁水。
◆机组安装时应保持其相对的垂直和水平位置，并保持冷
凝水盘排水畅通。
◆机组回水管接头上备有手动放气阀，运行前需将放气阀
打开，待盘管及管路内空气排净后再关闭放气阀。
◆机组电气线路请按电路连接图连接，外接电源
220V-50Hz。
机组壳体上备有接地螺母，供安装时与保护地线系统连接。
◆机组供热时，热水温度不得超过80℃，以防换热器管
内结垢和机组老化。
◆机组内热交换器应定期吹扫，保持清洁，以保持其良好
的传热性能。
装有过滤网的机组应经常清洗过滤网，以保持回风畅通。
◆严禁多台不同型号机组共用一个控制开关控制。
◆机组冬季长时间停用时，必须采取防冻措施，以防换热
器被冻坏。
◆盘管机组最大允许工作压力为1.6MPa.
◆机组起动必须在高速档。
风机盘管机组
产品使用说明书贝莱特空调有限公司。
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（）温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。

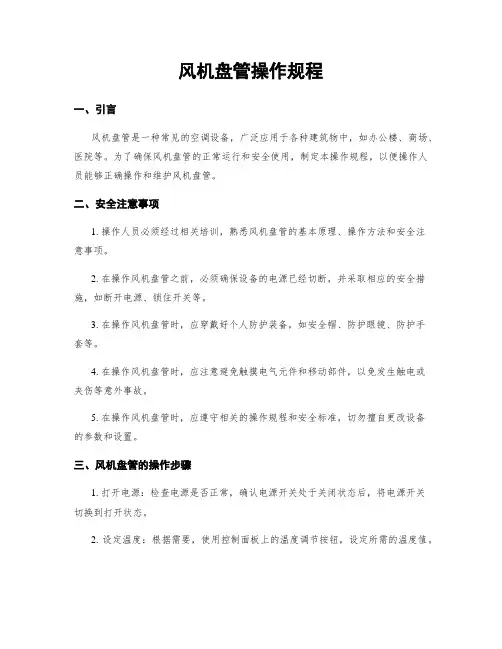

风机盘管操作规程一、引言风机盘管是一种常见的空调设备，广泛应用于各种建筑物中，如办公楼、商场、医院等。
为了确保风机盘管的正常运行和安全使用，制定本操作规程，以便操作人员能够正确操作和维护风机盘管。
二、安全注意事项1. 操作人员必须经过相关培训，熟悉风机盘管的基本原理、操作方法和安全注意事项。
2. 在操作风机盘管之前，必须确保设备的电源已经切断，并采取相应的安全措施，如断开电源、锁住开关等。
3. 在操作风机盘管时，应穿戴好个人防护装备，如安全帽、防护眼镜、防护手套等。
4. 在操作风机盘管时，应注意避免触摸电气元件和移动部件，以免发生触电或夹伤等意外事故。
5. 在操作风机盘管时，应遵守相关的操作规程和安全标准，切勿擅自更改设备的参数和设置。
三、风机盘管的操作步骤1. 打开电源：检查电源是否正常，确认电源开关处于关闭状态后，将电源开关切换到打开状态。
2. 设定温度：根据需要，使用控制面板上的温度调节按钮，设定所需的温度值。
3. 选择工作模式：根据需要，使用控制面板上的模式选择按钮，选择所需的工作模式，如制冷、制热、通风等。
4. 设定风速：根据需要，使用控制面板上的风速调节按钮，设定所需的风速，如低速、中速、高速等。
5. 开启风机盘管：按下控制面板上的开关按钮，启动风机盘管，风机盘管开始工作。
6. 监控运行状态：通过控制面板上的显示屏，监控风机盘管的运行状态，如温度、湿度、风速等参数，确保设备正常运行。
7. 定期检查：定期检查风机盘管的运行情况，如检查电源线是否损坏、排水管是否堵塞等，确保设备的正常运行。
8. 关闭风机盘管：在使用完毕后，按下控制面板上的关闭按钮，关闭风机盘管。
四、故障排除1. 若风机盘管无法正常启动，首先检查电源是否正常，确保电源开关处于打开状态。
2. 若风机盘管无法达到设定的温度，检查温度传感器是否正常工作，如需要更换，应联系维修人员进行更换。
3. 若风机盘管的风速不正常，检查风机是否正常运转，如需要清洁或更换风机，应联系维修人员进行处理。
风机盘管机组的安装使用及维护1.盘管出厂前均逐台经严格的盘管耐压试验，风机动静平衡调整、噪声测试、风（冷）量测试、电气性能测试、外观质量检验等，全部合格方可出厂。
2.机组在搬运过程中应小心轻放，不得使机组承受重压，严禁手执叶轮、蜗壳搬运机组。
3.机组在安装过程中应确保风机、盘管、外壳、保温层等部件的完好无损，以免影响机组性能。
4.风机盘管安装应保证主体的水平，机组安装必须牢固可靠及不引起周围环境的共鸣声，同时，机组也应留有足够的维修空间。
5.机组只承受本身的重力，不可承受风管、水管及其余物体的外力。
6.接管时应小心谨慎，不能使机组接头发生任何变形及扭曲。
7.进、回、排水管连接处应密封可靠，密封材料应采用生胶带。
8.管路必须加保温，进、回水管加装阀门。
9.凝结水管应保持畅通，并应保证排水坡度>0.005。
10．风机盘管使用电源为220V±10V，50HZ±2.5HZ，机组接线时应对电线严格区分，并按接线图接线。
机组备接地螺栓供保护接地用。
11．风机盘管安装完成后，应先轻转动风机叶轮并检查是否有摩擦声，无摩擦声方可通电试运转。
12．系统运转前，水管路必须清除污垢，防止水管路堵塞。
13．风机盘管初次运行及冷、热水转换时，都应打开放气阀，排出盘管内的空气，待有水流出再关闭放气阀，否则会严重影响换热效果。
14．机组使用冷水温度应不低于5℃（防止结露），热水温度应不高于80℃，并要求水质干净。
15．风机盘管外壳应用干布清洁。
过滤器需定期清洗，以免影响换热效果。
16．机组停止使用期间，应使盘管内充满水，以减小对铜管的锈蚀，但冬季必须有防冻措施，防止管道冻裂。
17．机组出现故障时，应由专业技术人员进行维修。
主要功能及特点1：采用国际著名公司的单片微型计算机构成控制核心2：高可靠设计，抗干扰能力强。
3：两种工作模式：制冷，制热4：三档风速控制：高速。
中速，低速。
5：两种风向控制：人工，自动。
爱科直流风机盘管二线温控器说明书1、开、关机：通电状态下，请按“开/关”键。
2、工作模式：请按“模式”键实现制冷，制热、睡眠等3种工作模式间的转换。
3、温度设定：请按增量键（加键）或减量键（减键）来调整温度，温度可设为10-35℃。
4、风速设定：按设置键，可选择风速大小，自动、高风速、中风速、低风速。
当风速处于自动运行模式，如果室内温度与设定温度相差3℃以上时，风机高风速运行；相差2度时，风机中风速运行；相差1℃时，风机低风速运行。
与当室温设置温度相同时，阀门关闭，同时风机关闭（风机是否受控可选择）。
5、定时开、关机：在关机状态下，按下设置键设定定时开机，在背光熄灭前连续按下设置键设定在12小时内定时开机，以半小时为单位步进。
在开机状态下，按下设置键设定定时关机，在背光熄灭前连续按下设置键设定在12小时内定时关机，以半小时为单位步进。
6、菜单模式：在关机状态下，按下工作模式切换键“模式键”4秒，温控器直接进入菜单选择模式连续按下工作模式切换键可以实现屏幕下侧数值在1、2、3、4、5、6、7之间的相互转换。
数值1–温度校正界面，按加键或减键调整温度校正值，默认值为0。
数值2–风机可控与不可控设置界面，C0代表风机可控，C1代表风机不可控，按加键或减键，可实现C0与C1间的切换。
默认为C1。
数值3–防冻功能选择界面，当图标“–”显现出来时表示防冻功能取消。
按加或减键设置防冻温度，当防冻功能开启后，室温高于防冻温度2℃后温控器自动关闭；默认为取消防冻功能。
数值4–回差设置，设置开启温度与设置温度的回差，如：在回差设定为2时，当温控器牌“制冷”状态且“设置温度”为20摄氏度时，制冷设备在室温超过20℃时开启，当室温下降到18℃后，制冷设备关闭；反之，当温控器牌“制热”状态时，温度上升到22℃后，制热设备关闭。
出厂默认的回差值为1。
数值5–温度上限设置，按加键或减键调节，最高温度40℃，默认35℃。
数值6–温度下限设置，按加键或减键调节，最低为5℃，默认10℃。
前言重庆德易安科技发展有限公司专业从事消防、建筑节能与环境控制产品的研发、生产和销售，同时开展消防及建筑智能化领域的成套设备供应，工程方案设计、施工，设备的维护和保养服务等业务，是智能能建筑领域从产品、方案设计、到安装服务的一体化方案解决商。
风机盘管节能控制系统是传统的中央空调系统中应用最广的设备，也是社会保有量最大的空调设备。
传统上风机盘管系统的控制比较简单，最原始的产品是机械式的三速开关温控器。
随着技术的进步，电子式温控器逐步得到应用，控制精度有了较大改进，并且增加了许多实用功能，外观造型也更美观。
随着对控制精度和节能要求的提高，出现了电子式联网型温控器，电子式温控器通过联网实现集中控制，解决了楼宇自控系统长期以来管理上的一个盲区。
随着节能控制日益成为现代建筑中一个重要的管理内容，采用联网的电子温控器实现对风机盘管系统的控制，成为越来越多的新建项目和改造项目的首选。
重庆德易安科技发展有限公司生产的风机盘管控制系统能够和本公司的楼控产品集成在一起，实现多种节能管理措施，是中央空调系统的最佳配套产品。
本手册详细介绍了德易安公司风机盘管控制系统的产品特点、技术指标及应用设计方法，可作为广大设计人员，系统集成公司工程设计人员的参考资料。
由于水平所限，文中难免错误及不妥之处，请广大专家批评指正或提出宝贵意见。
欢迎您到德易安公司来指导工作，让我们共同为推进行业发展和技术进步做出更大的贡献。
编写：审定：本公司保留产品性能和功能改进的权利，本手册内容若有变动，恕不另行通知。
未经重庆德易安科技发展有限公司明确的书面许可，不得为任何目的、以任何形式或手段（电子的或机械的）复制或传播本手册的任何部分。
本手册提及的其他产品和公司名称均可能是各自所有者的商标。
--版权所有--目录(一)风机盘管控制系统概述 (3)1.楼层联网型风机盘管控制系统 (4)1.1系统组成 (4)1.2工作原理 (5)1.3推荐网络结构 (5)1.4系统配线要求 (5)2.TCP/IP联网型风机盘管控制系统 (5)2.1系统组成 (7)2.2工作原理 (7)2.3推荐网络结构 (7)2.4系统配线要求 (7)(二)风机盘管控制系统产品介绍 (8)1.DED-WK-E7301楼层监视器 (8)1.1外形及功能特点 (8)1.2技术指标 (9)1.3接线说明 (9)2.DED-BA-E7302 TCP/IP网络控制器 (9)2.1外形及功能特点 (10)2.2技术指标 (10)2.3接线说明 (11)2.4设备选型 (11)3.DED-WK-E730X系列温控器 (11)3.1型号命名规则 (11)3.2外形及功能特点 (12)3.3温控器技术指标 (13)3.4一体型温控器接线说明 (14)3.5DED-WK-E7320系列驱动模块 (15)3.6设备选型 (20)4.DED-WK-E7304-XX 电动两通阀 (20)4.1外形及功能特点 (20)4.2接线说明 (22)5.DED-WK-E7310联网温控器监控管理软件 (22)5.1概述 (22)5.2软件特点 (22)5.3软件功能 (22)5.4软件界面 (23)(三)风机盘管控制系统产品安装 (27)1.产品安装注意事项 (27)2.产品安装详解 (27)2.1DED-WK-E7303/7温控器安装 (27)2.2DED-BA-E7302 TCP/IP网络控制器安装 (29)2.3DED-WK-E7301-1/2楼层监视器安装 (29)2.4DED-WK-E7304-XX 电动两通阀安装 (30)(四)风机盘管控制系统调试 (31)1.检查线路 (31)2.温控器调试 (31)3.TCP/IP网络控制器配置 (31)(五)风机盘管控制系统常见故障处理 (33)1.风机或电动阀不动作 (33)2.温控器工作不正常 (33)(一)风机盘管控制系统概述传统的温控器作为空调风机盘管的本地控制设备，由于分布在大楼各处以及各个房间内，从管理的角度看事实上处于失控的状态，管理人员并不知道各个风机盘管是否开着以及是否有必要开着，当然更谈不上有可行的手段对其进行管理。
中央空调温度控制器使用说明屏幕显示图标：——制冷——制热——通风——风速低速——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（ ）风速选择键（温度设置键（▲▼）使用说明✍开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。
✍模式选择：开机状态下，按“”键进行工作模式切换。
液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。
✍风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。
在“自动”模式下，风速自动换档。
即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。
当室温达到设置温度时，关闭电动阀和风机。
✍设定温度：开机状态下，按“❑”键降低设置温度，按“☐”键升高设置温度，每按键一次设置温度变化1℃。
时钟与相关功能设置✍睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。
✍调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。
✍调整日历：按“ ”键，直至出现“02”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx−yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。
✍定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时开机功能。
✍定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx−yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx−yy”为“00-00”则取消定时关机功能。
风机盘管操作规程一、引言风机盘管是建造物中常见的空调设备之一，用于调节室内空气温度和湿度。
为了保证风机盘管的正常运行和安全使用，制定本操作规程，明确操作步骤和注意事项。
二、操作步骤1. 开机准备a. 检查电源是否正常接通，电压是否稳定；b. 检查风机盘管的供电路线是否正常；c. 检查风机盘管的电气控制系统是否正常；d. 检查风机盘管的水系统是否正常，包括水泵、阀门等。
2. 开启风机盘管a. 打开风机盘管的总电源开关；b. 按照设备说明书操作，启动风机盘管的控制系统；c. 检查风机盘管的风机是否正常运转，有无异常噪音；d. 检查风机盘管的水泵是否正常运转，有无漏水现象。
3. 调节温度和湿度a. 根据需要，调节风机盘管的温度和湿度设定值；b. 确保风机盘管的温度和湿度传感器正常工作，准确反映室内环境。
4. 定期维护a. 按照设备说明书和维护手册的要求，定期对风机盘管进行维护；b. 清洁风机盘管的过滤器，确保空气畅通；c. 检查电气连接是否松动，及时紧固；d. 定期检查水系统，清洗水泵和阀门，排除阻塞。
5. 关机操作a. 在住手使用风机盘管前，先关闭控制系统；b. 关闭风机盘管的总电源开关；c. 清理风机盘管周围的杂物，确保通风畅通；d. 定期检查风机盘管的运行记录，及时处理异常情况。
三、注意事项1. 操作风机盘管时，应穿戴好个人防护用品，如手套、防护眼镜等；2. 在操作过程中，严禁随意触摸风机盘管的运转部件，以免发生意外伤害；3. 风机盘管的维护和维修应由专业人员进行，严禁未经授权的人员擅自操作；4. 风机盘管的电气系统和水系统必须经过合格的电工和水工检查，确保安全可靠；5. 在维护和维修风机盘管时，必须切断电源，并进行安全隔离，以防止意外触电。
四、紧急情况处理1. 如果发现风机盘管浮现异常噪音、漏水等问题，应即将关闭电源，并联系维修人员进行检修；2. 在发生火灾等紧急情况时，应即将关闭风机盘管的电源，并按照建造物的紧急疏散预案进行撤离。
风机盘管温控器操作说明
开/关机:温控器从左数第一颗按钮，控制风机盘管的开关机。
模式选择:温控器从左数第二颗按钮，是进行风机盘管的制热、制冷模式切换（本项目没有涉及到制冷模式）制冷模式时显示屏左上角显示出雪花图标，制热模式显示出日光图标。
风速选择:温控器从左数第三颗按钮，切换控制风机盘管的四个风速档位，分别是低风速、中风速、高风速、自动风速模式。
温度调节:温控器从左数第四个按钮是升温控制按钮，每按一次升温0.5度。
温控制从左数第五个按钮是降温控制，每按一次降温0.5度。
温控器使用说明范文一、前言感谢您选择使用我们的温控器产品。
本使用说明将为您介绍如何正确使用和维护温控器，以确保您能够充分发挥其功能并延长其使用寿命。
二、产品概述温控器是一种用于调节和控制温度的设备。
它通常由控制单元、温度传感器、控制接口和显示屏等组成。
用户可以通过控制单元设置所需的温度值，温控器会自动根据传感器所检测到的温度来调节附属设备（如空调、暖气等）的工作状态，以使环境温度保持在设定的范围内。
三、安装和连接1.请确保在安装和连接温控器之前已经断开电源，并确保所有工作都是在无电源状态下进行的。
2.检查温控器的输入和输出端口，并根据实际需求连接相应的电器设备。
3.为了保证传感器正常工作，应将其安装在所需监控的区域，并确保能够及时、准确地检测到环境温度。
四、使用方法1.接通电源后，温控器将自动进入工作状态，显示屏会显示当前的温度和设定的温度值。
2.您可以通过转动控制单元上的旋钮或按下相应的按钮来调整设定温度值。
调节时请注意旋钮的灵敏度，避免设定错误的数值。
3.在设定温度值过程中，温控器可能会发出蜂鸣声以示警告。
这意味着环境温度已接近设定温度值，并且温控器将开始控制附属设备的工作状态。
此时，您可以根据实际需求选择是否调整设定温度值。
4.温控器还具有定时功能，您可以根据需求设置定时开关机时间，以便节约能源。
五、注意事项1.在使用过程中，请避免温控器接触水或受到强烈震动，这可能会导致设备短路或损坏。
2.温控器应远离高温、潮湿、易燃物品等环境。
3.当设备长时间不使用时，请断开电源并保持清洁。
不要使用有腐蚀性、刺激性的化学物质清洁温控器。
六、维护保养1.每三个月检查一次温控器的连接线路，若发现连接松动、脱落等情况，立即进行修正。
2.定期清洁温控器的外壳，可使用柔软的布擦拭，不要使用湿布或清洁剂。
3.对于环境温度变化较大的地区，建议在安装过程中加装温湿度传感器，以获得更准确的温度控制。
七、常见问题及解决办法1.温控器显示屏没有亮起：请检查电源连接是否正确，插头是否接触良好。
