如何建立局域网【图文教程】
如何建立局域网【图文教程】
局域网是指在某一区域内由多台计算机互联成的计算机组。一般是方圆几千米以内。那么如何建立局域网呢?下面就来教大家如何建立局域网的方法，都来看看吧。
步骤1、关于如何建立局域网的问题，首先根据物理位置和距离情况，制作若干根网线，并且通过测试确保网线的连通性。在制作网线方面，有两种布线方式，一种是平行布线方式，适合不同种类的设备进行互联时;另一种是交叉布线方式，适合同一类型设备之间的互联。现在大部分设备都能识别平行和交叉布线方式。
步骤2、利用网线将集线器或路由器的LAN口与电脑网卡接口连接起来。尤其对于路由器，为了组建局域网，确定所有的LAN接口与电脑网卡相连。
步骤3、确保各个电脑的网卡驱动安装正常。测试方法：打开“运行”对话框，输入命令“ping 127.0.0.1 -t",如下出现如下界面提示，表明安装正常。否则下载相应的最新驱动重新安装。
步骤4、设置各电脑的IP地址，一般来说，对于局域网用户，IP地址推荐的范围是“192.168.1.1”至“192.168.1.254”，对于每台电脑，都应该指定在该范围内且唯一的IP，子网掩码：“255.255.255.0”，其它各项按默认处理。IP地址的设置方法：右击“本地连接”，进入“本地连接属性”对话框，双击“Internet 协议版本4(Tcp/IP)”,打开设置对话框，输入IP地址和子网掩码。
步骤5、在各电脑的IP设置完成后，就进行各计算机之间的互通性测试。测试方法：打开“运行”对话框，在任意一台计算机上通过命令“ping 192.168.1.X”(X代表任意一台计算机制IP最后一组数字)来测试，如果出现如下界面，说明网络已连接。至此，整个局域网就搭建完成。
步骤6、对于局域网中电脑的数量多于集线器或路由器接口数量的情况，可采用多个集线器或路由器相连的方式来扩展网络范围。具体作法是：集线器或路由器之间通过LAN口相连接即可扩展网络，唯一需要注意的是路由器的WAN口不要用作扩展网络的接口，该接口的作用是用于连接ADSL或宽带。
以上就是如何建立局域网的具体操作，在组建局域网过程中，合理使用Ping命令，以确保网络的畅通。
《动手组建小型局域网》教学设计 一、教材分析 《动手组建小型局域网》是教育科学出版社出版的《网络技术应用》（选修）第三章第四节内容。本节一个课时，主要要求学生把以前学的理论运用到实际当中。这一节不仅在整个网络知识模块中具有举足轻重的地位，而且也是《网络技术应用》的重头戏之一。 二、学情分析 在本节课之前，学生们已经学习了网络的基础知识，如网络的种类、功能、网络中的硬件（工作站、服务器、协议和通信连接设备）以及网络拓扑结构、IP、子网掩码和网关设置等，这些都为过渡到本节的学习奠定了基础。可是，由于学生多数为农村学子，家中并没有电脑，即便有电脑也没有上网，因此多数学生们对网络还是比较陌生的，并不是那么了解。 三、教学目标 1．知识和技能目标 ·让学生了解两种不同的上网方式及其区别。 ·体验组建小型局域网的过程，培养学生的观察能力和动手能力。 2．过程和方法目标 ·通过学生交流、师生交流、人机交流等形式，培养学生利用信息技术、动手实践的能力。 3．情感与价值观目标 ·让学生在自主探索和解决实际问题的过程中培养成就感，为今后学会自主学习打下良好的基础。 ·通过小组协作和主题研究活动，培养学生协作学习的意识和研究探索的精神，从而激发学生对网络产生浓厚的兴趣。 四、教学重点、难点 重点：1．掌握组建小型局域网的一般过程；2．提高发现和解决实际问题的能力。 难点：1．网线的制作；2．找出两种上网方式的不同；3．如何选择和设置TCP/IP。
五、教学与学法：任务驱动法、协作学习法、赏识教学法、演示法和案例分析法。 六、教学过程
七、教学反思 本课教学过程中，我注重培养学生自学能力，把学生学习的主动性放到首位，让学生带着疑问去探索自己最感兴趣的计算机网络，通过操作体验实践的过程，提高其综合运用能力，培养了学生的自主学习能力及大胆探索、相互协作的精神。而课堂时间的把握、课堂秩序的维持及重难点知识的传授等，需在实际教学中掌握好“度”，以达到提高课堂效率的目的。
计算机通信网络课程设计 题目： 专业： 姓名： 班级： 学号： 指导教师： 年月
题目内容： 校园网的建设是现代教育发展的必然趋势，建设校园网不仅能够更加合理有效地利用学校现有的各种资源，而且为学校未来的不断发展奠定了基础，使之能够适合信息时代的要求。校园网络的建设及其与Internet的互联，已经成为教育领域信息化建设的当务之急。假设学校有300台计算机，请规划各个部门，便于管理,选择路由协议，配置路由;搭建服务器等。分析： C类ip可以容纳254台主机，学校有300台电脑，所以采用一个B类ip或者两个C类ip. 假设学校有四个地方需要用到电脑：行政部门，教室，教师办公室，图书馆。每个地方主机的ip处在不同的网段。我们采用静态路由配置来连通各个不同的网段。下面的表格以两个C类ip来进行子网划分： 使用eNSP来进行局域网的设计： 一、拓扑图： 为了方便起见，在给给个部门的主机分配网段的时候并没有采用上面表格所使用的网段。
二、各个路由器和交换机的配置命令 AR2 Huawei>sys Enter system view, return user view with Ctrl+Z. [Huawei]int gi 0/0/0 [Huawei-GigabitEthernet0/0/0]ip add 192.168.1.1 24 May 23 2017 08:04:24-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP on the interface GigabitEthernet0/0/0 has entered the UP state. [Huawei-GigabitEthernet0/0/0]int gi 0/0/1 [Huawei-GigabitEthernet0/0/1]ip add 192.168.2.1 24 May 23 2017 08:04:39-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP on the interface GigabitEthernet0/0/1 has entered the UP state. [Huawei-GigabitEthernet0/0/1]int gi 0/0/2 [Huawei-GigabitEthernet0/0/2]ip add 192.168.5.1 24 May 23 2017 08:04:57-08:00 Huawei %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP on the interface GigabitEthernet0/0/2 has entered the UP state. [Huawei]ip route-s 192.168.6.0 24 192.168.5.2 [Huawei]ip route-s 192.168.3.0 24 192.168.5.2 [Huawei]ip route-s 192.168.4.0 24 192.168.5.2 AR3

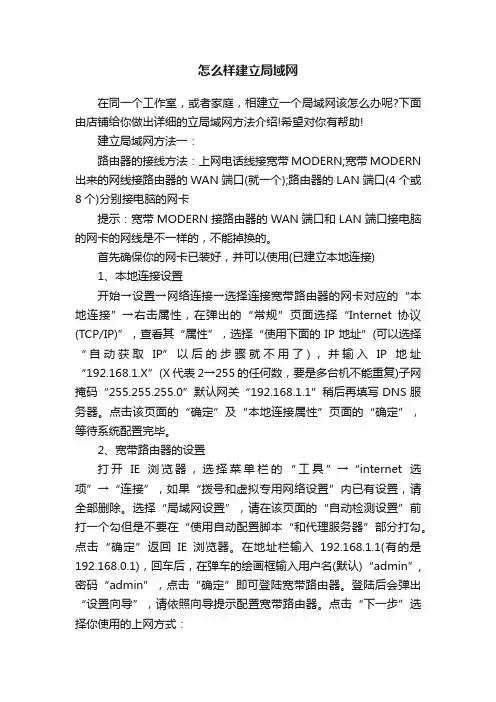

如何进行局域网共享 局域网如何共享方法如下： 路由器的接线方法：上网电话线接宽带MODERN;宽带MODERN出来的网线接路由器的WAN端口就一个;路由器的LAN端口4个或8个分别接电脑的网卡 提示：宽带MODERN接路由器的WAN端口和LAN端口接电脑的网卡的网线是不一样的，不能掉换的。 首先确保你的网卡已装好，并可以使用已建立本地连接 1、本地连接设置 开始→设置→网络连接→选择连接宽带路由器的网卡对应的“本地连接”→右击属性，在弹出的“常规”页面选择“Internet协议TCP/IP”，查看其“属性”，选择“使用下 面的IP地址”可以选择“自动获取IP”以后的步骤就不用了，并输入IP地址 “192.168.1.X”X代表2→255的任何数，要是多台机不能重复子网掩码“255.255.255.0”默认网关“192.168.1.1”稍后再填写DNS服务器。点击该页面的“确定”及“本地连接 属性”页面的“确定”，等待系统配置完毕。 2、宽带路由器的设置 打开IE浏览器，选择菜单栏 的“工具”→“internet选项”→“连接”，如果“拨号和虚拟专用网络设置”内已有设置，请全部删除。选择“局域网设置”，请在该页面的“自动检测设置”前打一个 勾但是不要在“使用自动配置脚本“和代理服务器”部分打勾。点击“确定”返回IE浏 览器。在地址栏输入192.168.1.1有的是192.168.0.1，回车后，在弹车的绘画框输入用 户名默认“admin”,密码“admin”，点击“确定”即可登陆宽带路由器。登陆后会弹出“设置向导”，请依照向导提示配置宽带路由器。点击“下一步”选择你使用的上网方式： 如果你使用的是ADSL拨号上网，请选择“ADSL虚拟拨号PPPoE，点击“下一步”， 填入运营商提供给你的上网帐号和上网口令请注意大小写，点击“下一步”和“完成”当 前的默认方式是“按需连接”。接着，请选择宽带路由器配置界面左边树型菜单的“运行 状态”，在刷新出来的右边窗口点击“连接”按钮，正常连接后，你会看到宽带路由器获 得了IP地址，子网掩码，网关，DNS服务器2个。如未看到，请尝试多次点击“连接”按钮。然后请你参照“1、本地连接设置”重新进入PC机的TCP/IP属性页面，填入宽带路 由器获得的DNS服务器地址如在1里选了“自动获取IP”这步跳过，这样就可以让你的两台电脑都上网了追问：我可以上网 是我们这里的几台电脑想用QQ传东西，很慢啊局域网很快但不知道怎么设置追答：可以啊!!
校园学生公寓网络组建设计方案计算机网络基础课程设计 题目 学院： 班级：学号： 姓名： 指导教师： 成绩：二〇一一年八月 目录 一. 前言 (1) 二. 课题确定 (1) 1. 灵感的曙光——概述与课题选择 (1) 三. 需求分析 (1) 3.1 需求分析 (1) 3.1.1组建网络所需 (1) 3.1.2所需设备清单 (2) 3.2、实现功能 . (3) 四. 网络设计原则 (3) 五. 网络解决方案 (4) 5.1校园学生公寓情况分析 . (4) 5.2综合布线系统初步规划 . (5) 5.2.1网络规划的总体拓扑图 (5) 5.2.2各栋楼内各楼层拓扑结构 (5) 5.3 IP地址分配与子网划分方案 . (7)
六. 组网方案的评价 (8) 七. 结论 (9) 八. 参考文献 (10) 一. 前言 计算机网络是指通过传输媒体连接的多部计算机组成的系统，使登录其上的所有用户 能够共享软硬件资源。未来的网络技术将向着使用简单、高速快捷、多网合一、安全保密 方向发展。校园在经历一系列改革后，为了进一步提升自身实力，很多高校都开始改建自 己的校园，大量新教学楼拔地而起，在新建设的建筑大楼中一般都布有网络线，这给校园 组网带来一定的方便。 二. 课题确定 1. 灵感的曙光——概述与课题选择 随着现代科技的发展，电脑也成了我们学生学习的必备工具。全国高校学生电脑的普 及率的速度已经不是我们能想象的了。楼栋管理员的管理其实已经可以实现办公的自动化、信息化，而不像传统的用粉笔写通知、发公告等都得在小黑板上以及每个月都要亲自走到 每个学生的宿舍核对学生信息。 如今的发达、技术的更新使得建立校园学生公寓网络，已不再是空中楼阁了，因为随 着网络的逐步普及和网络产品价格不断的下调，校园网络的建设，特别是学生公寓网络建 设是学校向信息化发展的必然选择。把网络技术同楼层管理、楼栋管理、等紧密地联系在 了一起，充分利用互联网不受时空限制的信息平台，从而可以建立最直接、丰富、快捷的 商务沟通平台和管理平台。 所以本次课程设计课题确定为高校学生公寓信息化管理——组建学生公寓网络。 三. 需求分析 3.1 需求分析 3.1.1组建网络所需 1、核心交换设备具有强大的处理能力和良好的安全性、可靠性、可扩展性; 支持各 种成熟技术，未来能平滑升级到万兆。 2、交换机STAR —S3550—48上做认证计费。交换机STAR —S3550—48上做认证计 费支持标准Radius 认证计费，可连接多种接入设备。一方面要求设备支持802.1x 认证 方式; 另一方面又要求系统支持基于时长、流量以及包月的计费模式，从而为网络管理提 供完善、灵活、可定制的计费策略; 同时还需要保证30，000个以上用
动手组建小型局域网 教学目标： 知识与技能：让学生体验组建局域网的过程。 过程与方法：通过教师讲授，学生自主学习，学生演示，合作探究的方式完成局域网的组建,以及局域网内打印机的添加和共享。 情感态度与价值观：通过组建局域网让学生形成共享资源的意识，提高学生动手搭建能力。 教学重点：无线局域网的设置。 教学难点：局域网内打印机的添加和共享设置。 教学方法：任务驱动，小组合作，学生展示，分层次预留问题由学生自主选择。 教学过程： 手机无线投屏，展示家庭内自用无线摄像头，扫地机器人的工作，引发学生兴趣。提出家庭内无线局域网的构建设备由无线手机、无线摄像头、扫地机器人、笔记本电脑等无线终端设备的通信是依靠无线路由器的，引出无线路由器的设置。 介绍局域网的三种主要拓扑结构是：星形，环形，总线型。 局域网按照通讯连接方式分为：有线局域网和无线局域网。 任务一：无线路由器的设置 教师简单介绍，根据实际给出IP地址等内容。学生根据学案引导，逐步完成路由器的设置。 一：登录无线路由器：在浏览器中输入无线路由器背面的管理页面。如：https://www.doczj.com/doc/4a6486848.html,或者192.168.1.1（根据路由器背面信息完成登录） 二：设置管理员密码。 三：设置上网方式：根据实际选择宽带拨号上网；固定IP地址；自动获得IP地址 或者选择IP地址，依次输入 IP地址: 192 .168 ._____._____
子网掩码：_____._____._____._____ 网关：_____._____._____._____ DNS服务器：_____._____._____._____ 备用DNS服务器：_____._____._____._____ 四：无线设置：设置无线名称_________________________ 无线密码_________________________ 至此路由器设置成功。 任务二：局域网内设置共享打印机（参考学习包中同名视频） 一：登录刚才设置好的无线路由器：选择路由器名称，输入登录密码，建立连接。 自学视频“添加和共享打印机”(学习包) 打印机的安装包括：硬件的连接和软件的安装，软件就是我们所需要的驱动程序。 获取驱动程序的途径：操作系统集成，官网下载，机器自带的驱动磁盘，驱动软件（驱动人生、驱动精灵等） 安装打印机的步骤：开始菜单——设备和打印机——添加打印机——添加本地打印机——选择端口USB——选择与打印机对应的驱动程序——输入打印机名称——选择共享，就会进入共享设置。 共享打印机的步骤：开始菜单——设备和打印机——选定要共享的打印机——右键——打印机属性——共享——勾选“共享这台打印机”——确定 可能遇到的问题： 如何解决： 访问共享打印机，完成打印。
电脑局域网共享设置 1. 硬件是否连通 我们在计算机的连机之前首先要确认的就是这两台计算机在网络上是否已经连接好了，也就是说硬件部分是否连通。可以通过开始-运行中用ping命令来检测。将两台计算机都最好是各自手动设置IP（比如172.192.0.1 子网掩码255.255.255.0 而另一个是172.192.0.2 子网掩码相同）使用命令ping 172.192.1.2（在IP是172.192.0.1 的计算机上使用）使用ping 172.192.0.1 （IP是172.192.0.2上使用）看两台电脑是否已经连通。若连通了就可以了，若没那就要检查硬件的问题了，比如网卡是不是好的有没有插好网线是不是好的一般也就这3个情况了。 关于IP的具体设置步骤： 我的电脑-控制面板-网络连接-本地连接右键属性-常规-找到TCP/IP协议-点下面的属性-常规-选择使用下面的IP地址，然后填IP和子网掩码就可以了。 2.在网络邻居看不到对方 请确认自己的工作组是否正确双方应在相同的工作组里面具体的操作如下： 电击“我的电脑右键-属性-计算机名”可以看到你的工作组。要修改的话就点“更改”就可以了。 3. 出现字句“您可能没有权限使用网络资源，请与这台服务器的管理员联系以查明您是否有访问权限” 在说明时没有特别指出的话我们都以默认的guest帐户连机 ⑴当你在自己的电脑上点机网络邻居的时候出现的，可能的原因有： ①XP本身所自带的网络防火墙没有关闭，请关闭。设置如下： 我的电脑-控制面板-网络连接-本地连接右键属性-高级就可以看到了，把那个勾去掉，不用管它的提示。 ⑵当你在网络邻居的查看工作组计算机里面看到了对方，但点击的时候出现上面字句的原因： ①恭喜你原因是出在对方的计算机上的 ②对方没有关掉防火墙（自身的，后来装的都有可能） ③对方没有开启guest帐户 ④位于我的电脑-控制面板-管理工具-安全设置-本地安全策略-用户权利指派中的“拒绝从网络登陆”看看有没，有guest 就删除 ⑸对方在注册表里做过一些修改如下： [HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Lsa] "restrictanonymous"=dword:00000001 ;禁止空连接若改2则匿民用户无法连接你的IPC共享把这个删除就可以了。 4.连机是不是一定要开启guest帐户 答案是否定的，连机不一定非要开启guest帐户。只要你愿意，你甚至可以有管理员帐户登陆，只要更改相关的设置就可以了。设置如下： 我的电脑-控制面板-管理工具-安全设置-本地安全策略-安全选项中“网络访问：本地帐户的共享和安全模式”（默认是来宾）改为“经典”即可。然后连机点击对方的时候，用户那一栏是可以自己填的，可以用对方电脑上的任何已经开启了的用户进行登陆。不过需要注意的一点是在这个安全选项中还有一项那就是“帐户：使用空白密码的本地帐户只允许进行控制台登陆”也就是说对方电脑上的别的帐户，比如说管理员帐户密码是空的反而不能登陆。这时可以关掉这个项或者让对方给需要登陆的帐户设置个密码。 5.关于guest帐户的一些问题

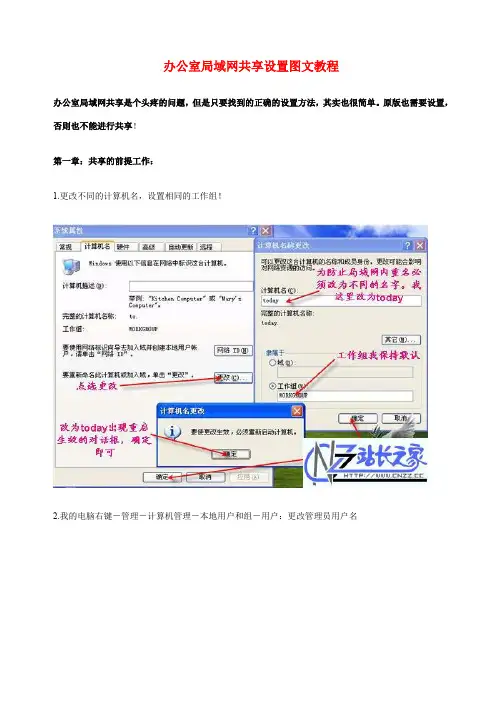

XP局域网共享设置图文教程 令狐采学 局域网共享是个头疼的问题，只要找到的正确的设置方法，其实也很简单。原版也需要设置，否则也不能进行共享！ 第一章：共享的前提工作： 1.更改不同的计算机名，设置相同的工作组！ 2.我的电脑右键－管理－计算机管理－本地用户和组－用户：更改管理员用户名 3.手动设置IP，将ip设置在同一个网段，子网掩码和DNS解析相同及选上Microsoft网络的文件和打印机共享； 4.如何设置DNS解析：首先你可以使用自动获取，然后在开始－运行里面输入cmd后回车，在命令里面输入ipconfig/all后回车 5.运行里输入services.msc回车打开服务 第二章：共享的准备工作（注意设置完成后最好重启一下生效）： 1.开始－设置－控制面板－防火墙－例外－勾选“文件和打印
