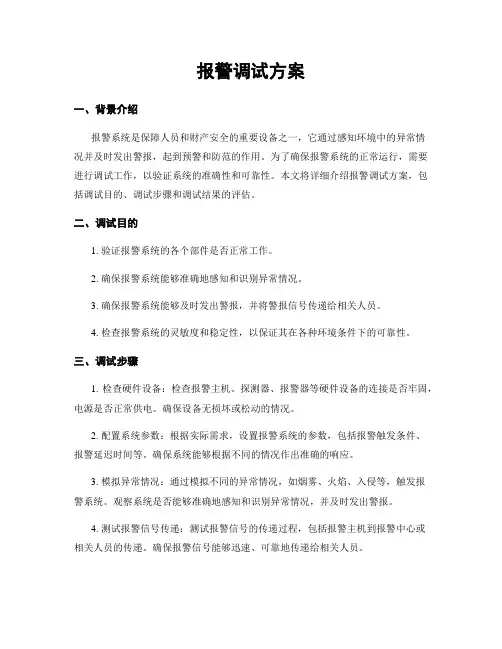

报警调试方案一、背景介绍报警系统是保障人员和财产安全的重要设备之一，它通过感知环境中的异常情况并及时发出警报，起到预警和防范的作用。
为了确保报警系统的正常运行，需要进行调试工作，以验证系统的准确性和可靠性。
本文将详细介绍报警调试方案，包括调试目的、调试步骤和调试结果的评估。
二、调试目的1. 验证报警系统的各个部件是否正常工作。
2. 确保报警系统能够准确地感知和识别异常情况。
3. 确保报警系统能够及时发出警报，并将警报信号传递给相关人员。
4. 检查报警系统的灵敏度和稳定性，以保证其在各种环境条件下的可靠性。
三、调试步骤1. 检查硬件设备：检查报警主机、探测器、报警器等硬件设备的连接是否牢固，电源是否正常供电。
确保设备无损坏或松动的情况。
2. 配置系统参数：根据实际需求，设置报警系统的参数，包括报警触发条件、报警延迟时间等。
确保系统能够根据不同的情况作出准确的响应。
3. 模拟异常情况：通过模拟不同的异常情况，如烟雾、火焰、入侵等，触发报警系统。
观察系统是否能够准确地感知和识别异常情况，并及时发出警报。
4. 测试报警信号传递：测试报警信号的传递过程，包括报警主机到报警中心或相关人员的传递。
确保报警信号能够迅速、可靠地传递给相关人员。
5. 调整灵敏度和稳定性：根据实际需求，调整报警系统的灵敏度和稳定性，以适应不同的环境条件。
测试系统在不同条件下的反应情况。
6. 记录和评估结果：记录每次调试的结果，包括报警触发时间、传递时间、系统响应情况等。
根据记录的数据评估系统的性能和可靠性。
四、调试结果评估1. 报警触发准确性评估：根据模拟的异常情况和实际测试结果，评估报警系统的触发准确性。
即系统是否能够准确地感知和识别异常情况。
2. 报警延迟时间评估：通过测试报警触发到警报器响起的时间，评估系统的报警延迟时间。
确保系统能够在最短时间内发出警报。
3. 报警信号传递评估：测试报警信号的传递时间和可靠性，评估系统的报警信号传递能力。

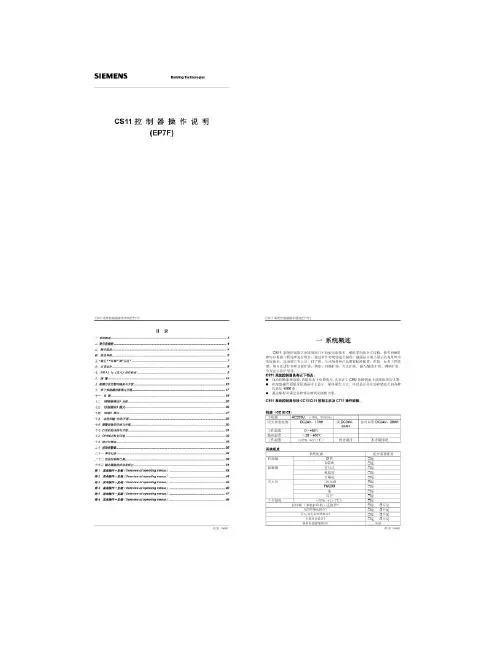

CS11 系统控制器操作说明(EP7F 附 3 菜单操作一览表（Overview of operating menus）主菜单探测区域灭火区域输入/输出联动选择‘ 位置’ 选择‘ 设备’ 平面图OK：选择操作级别注：《F1》 = 按 F1 键《OK》= 按 OK 键 F1：功能《F1》《↓》《↑》控制区域《OK》地区《OK》《F1》安装功能清单调校时间调校日期 C-总线重新配置 1 2.1 －－－2.2 √ √ √ 3 √ √ √ 3 每个人 2.3 值班人员 2.2 管理人员 3 技术服务人员 ---------------------------------------------------------------------------------------------------------- －－－ <地区>功能清单有人/无人转换 ------------------------------------查询火警数 -------------------------------------火警数复原 ------------------------------------查询远程火警数 -------------------------------------报警喇叭→ 开通 -------------------------------------报警喇叭→ 关闭 -------------------------------------报警喇叭→ 启动 -------------------------------------报警喇叭→ 停止 -------------------------------------报警喇叭测试→ 启动 -------------------------------------远程传输‘火警’ → 开通 --------------------------------远程传输‘火警’ → 关闭 ---------------------------------远程传输‘其它’ → 开通 --------------------------------远程传输‘其它’ → 关闭 ---------------------------------远程传输‘故障’ → 开通 -------------------------------远程传输‘故障’ → 关闭 --------------------------------查询事件记录《OK》‘ 事件记录’ 功能清单查询全部信息查询全部危险信息查询全部故障信息查询全部隔离信息查询全部资料信息查询全部测试报警信息 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- －－－－－－－－－－－－－－－－√ √ －√ √ √ √ √ √ √ √ √ √ √ √ －√ √ －√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √√ √ √ √ √ √ √ √ √ √ √ √ √ －－－－－－－－－－－－√ √ √ √ √ √ √ √ √ √ √ √ 《↓》《↑》《F1》区域《OK》 <区域>功能清单全部分区→ 关闭全部分区→ 开通 -------------------------------------------------------------------------------- －－√ √ √ √ √ √ 《F1》分区《OK》分区功能清单分区→ 关闭 ------------------------------------分区→ 开通 ------------------------------------分区→ 关闭带时间限制 -----------------------------------分区起动 -------------------------------------解除分区起动-------------- ------------------------ －－－－－√ √ －－－√ √ －－－√ √ √ √ √《F1》部位部位功能清单部位资料查询部位关闭部位开通启动起动解除部位起动部件替换模式→ 开启部件替换模式→ 关闭 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ －－－－－－－√ √ √ －－－－√ √ √ √ √ √ √ √ √ √ √ √ √ √ 第46页共49页CS11 系统控制器操作说明(EP7F 附 4 菜单操作一览表（Overview of operating menus）主菜单探测区域灭火区域输入/输出联动选择‘ 位置’ 选择‘ 设备’ 平面图OK：选择操作级别 4 每个人 2.4 值班人员 2.2 管理人员 3 技术服务人员注：《F1》 = 按 F1 键《OK》= 按 OK 键 F1：功能《F1》《↓》《↑》安装功能清单调校时间调校日期 C-总线重新配置 1 2.1 －－－2.2 √ √ √ 3 √ √ √ ------------------------------------------------------------------------------------------------------------- －－－选择‘ 设备’ 《OK》操作盘 CT11 《OK》《F1》操作盘功能清单查询操作盘资料 ------------------------------------开始试灯 -------------------------------------设定显示屏对比度 ------------------------------------设定蜂鸣器音量 -------------------------------------查询事件记录《OK》 -------------------------控制器打印机设置→ 关闭 --------------------------------控制器打印机设置→ 开通 --------------------------------启动打印机—测试 ----------------------------------‘ 事件记录’ 功能清单查询全部信息查询全部危险信息查询全部故障信息查询全部隔离信息查询全部资料信息查询全部测试报警信息‘功能卡’功能清单查询‘功能卡’资料‘功能卡’功能清单查询‘功能卡’资料开始电池测试‘功能卡’功能清单查询‘功能卡’资料‘功能卡’功能清单查询‘功能卡’资料控制器功能清单查询控制器资料 ---------------------------------查询事件记录（控制器） ---------------------------------设定打印机（控制器）→关闭 ------------------------------设定打印机（控制器）→开通 ------------------------------开始打印机—测试《OK》 ------------------‘ 事件记录’ 功能清单查询全部信息查询全部危险信息查询全部故障信息查询全部隔离信息查询全部资料信息查询全部测试报警信息‘功能单元’功能清单 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- －－－－－－－－√ √ －√ √ √ √ √ √ √ －√ √ √ √ √ √ √ √ √ √ √ √ √ 《↑》《↓》《F1》I/O 的终端《F1》电源监视－√ √ √ －－√ －√ √ √ √ 《F1》按键及监视器《F1》 FBA 盘《OK》控制器 CC11 《OK》《F1》－√ √ √ －√ √ √ －－－－－－－－－－√ √ √ √ √ √ √ √ √ √ 《↑》《↓》 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- I/O 的控制单元 E3X101《F1》《OK》《F1》设备《F1》电源监视《F1》 (功能卡《F1》设备查询‘功能单元’资料‘设备’功能清单查询‘设备’资料 -------------------------------------‘功能单元’功能清单查询‘功能单元’资料 ------------------------------------启动电池测试 ------------------------------------‘功能单元’功能清单查询‘功能单元’资料 -------------------------------‘设备’功能清单查询‘设备’资料 -------------------------------------- －－－－－－√ －√ －√ √ √ √ √ √ √ √ √ √ 第47页共49页CS11 系统控制器操作说明(EP7F 附5 主菜单探测区域灭火区域输入/输出联动选择‘ 位置’ 选择‘ 设备’ 平面图 OK：选择菜单操作一览表（Overview of operating menus）操作级别注：《F1》 = 按 F1 键《OK》= 按 OK 键 5 每个人2.5 值班人员 2.2 管理人员 3 技术服务人员 F1：功能《F1》《↓》《↑》安装功能清单调校时间调校日期 C-总线重新配置 1 2.1 －－－2.2 √ √ √ 3 √ √ √ ------------------------------------------------------------------------------------------------------- －－－选择‘ 位置’ 《OK》地区《OK》《F1》地区功能清单有人/无人转换 ----------------------------------查询火警数 ----------------------------------火警数复原 ----------------------------------查询远程火警数 ----------------------------------报警喇叭→ 开通 ----------------------------------报警喇叭→ 关闭 ----------------------------------报警喇叭→ 启动 -----------------------------------报警喇叭→ 停止 ----------------------------------报警喇叭测试→ 启动 ----------------------------------远程传输‘火警’→ 开通 ------------------------------远程传输‘火警’→ 关闭 ---------------------------------远程传输‘其它’→ 开通 ----------------------------------远程传输‘其它’→ 关闭 -----------------------------------远程传输‘故障’→ 开通 ---------------------------------远程传输‘故障’→ 关闭 ---------------------------------查询事件记录《OK》‘ 事件记录’ 功能清单查询全部信息查询全部危险信息查询全部故障信息查询全部隔离信息查询全部资料信息查询全部测试启动信息地区功能清单与下述附录中的相同－探测区域－灭火区域－控制区域 ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- －－－－－－－－－－－－－－－－√ √ －√ √ √ √ √ √ √ √ √ √ √ √ －√ √ －√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ －－－－－－－－－－－－√ √ √ √ √ √ √ √ √ √ √ √ 《↑》《↓》《F1》区域《OK》第48页共49页CS11 系统控制器操作说明(EP7F 附6 菜单操作一览表（Overview of operating menus）主菜单灭火区域控制区域选择‘ 位置’ 选择‘ 设备’ 平面图快速选择（CSX 号） OK：选择操作级别注：《F1》 = 按 F1 键《OK》= 按 OK 键 F1：功能 6 每个人 2.6 值班人员 2.2 管理人员 3 技术服务人员快速选择(CSX 号《OK》《F1》地区功能清单地区/分区/区域/部位 ---------------------------------- －√ √ √ 第49页共49页。
西门子定位器调试步骤一、试前准备工作1、接气源、接电源，将调电流给到4mA以上。
2、如定位器没有调试过，这时显示屏中应出现P------进入组态，先按“+”再同时按“-”或先按“-”再同时按“+”，看阀门的最大点或最小点。
3、到最小点时显示的数值应在5-9之间，如数值不对可推动定位器上的黑色齿轮将显示的数值调整到5-9之间（越接近数值5越好）。
最大点数值应不超过9。
注意：如果定位器调试过则要在重新调整前清零。
清零步骤：按住手键使显示屏左下角显示数字状态，点击手键进入50（老版本为55），再按住“+”出现oCAY,再按住手键显示屏出现40000（老版本为C4）。
清洗完毕。
二、初始化的调校步骤（自动调整）1、按住手键显示屏左下角出现数字组态，电击手键出现为直行程，这时按下“+”或“-”出现为角行程。
2、点击手键出现为角行程。
如果需要直行程按“+”或“-”改过来。
3、点击手键出现再按住“+”进入自动调整，显示屏右下方依次出现RUN1-RUN5，完成RUN5后出现完成自动调整。
4、完成自动调整后，点击一下手键显示屏左下角出现数字组态，再按住手键显示屏出现40000（老版本为C4）后抬手看一下显示屏下方是不是自动（AUT）状态，如是手动（MAN）状态就按一下手键变为自动（AUT）状态。
三、初始化的调校步骤（手动调整）1、按住手键显示屏左下角出现数字组态，点击手键出现为直行程，这时按下“+”或“-”出现为角行程。
2、点击手键出现为角行程。
如果需要直行程按“+”或“-”改过来。
3、点击手键出现再按住“+”显示屏出现初始数字后，先按“+”再同时按“-”或先按“-”再同时按“+”，看阀门的最大点或最小点。
在阀门最小点上显示数字应为5-9之间，（如数值不对可推动定位器上的黑色齿轮将显示的数值调整到5-9之间）。
确认最小点符合以上数值要求后点击一下手键确认此点，显示屏右下方出现然后再通过按“+”“-”键将阀门开到最大点（显示屏数值应在95以下）后，按一下手键进入调整状态，显示屏右下方依次出现RUN1-RUN5，完成RUN5后出现完成调整。
消防报警主机操作步骤1.启动：按下消防报警主机上的电源开关，等待主机开机完成。
2.重置：在主机开机后，按下重置按钮将主机恢复到默认设置状态。
注意，重置会清除之前的设置和记录，仅在必要时使用。
3.设置日期和时间：首次启动或重置后，消防报警主机需要设置正确的日期和时间。
通常通过主机上的设置菜单进行操作，根据屏幕上的提示，选择正确的日期和时间。
4.设置报警区域：根据需要，将防火区域划分为多个报警区域。
在设置菜单中选择“区域设置”功能，按照指导逐个设置每个区域的名称和相应的检测设备。
5.设置联动设备：根据需要，将消防报警主机与其他设备联动，如消防水泵、喷淋系统等。
在设置菜单中选择“联动设置”功能，按照指导进行设置。
6.设置报警阈值：对于每个报警区域，可以设置不同的报警阈值。
根据特定区域的防火需求，在设置菜单中选择“报警设置”功能，根据指导设置报警阈值。
8.监测状态：在完成所有设置后，消防报警主机会进入正常监测状态。
通过主机上的显示屏或指示灯，可以随时查看系统的工作状态和报警情况。
9.报警处理：当消防报警主机检测到火灾或其他紧急情况时，会立即触发报警。
此时，应根据消防预案进行相应的报警处理，如进行紧急疏散、通知消防部门等。
10.停止报警：在处理完报警情况后，需要通过消防报警主机上的报警停止按钮停止报警声音。
同时，应根据情况采取必要的措施，如检查原因、排除隐患等。
12.定期维护：消防报警主机需要定期维护，以确保其正常工作。
定期检查检测设备、更换电池或电源、清洁主机等，可提高其可靠性。
总结起来，消防报警主机的操作步骤包括启动、重置、设置日期和时间、设置报警区域、设置联动设备、设置报警阈值、设置报警方式、监测状态、报警处理、停止报警、故障排除和定期维护等。
这些步骤将确保消防报警主机的正常工作，及时发现和报警防火风险。

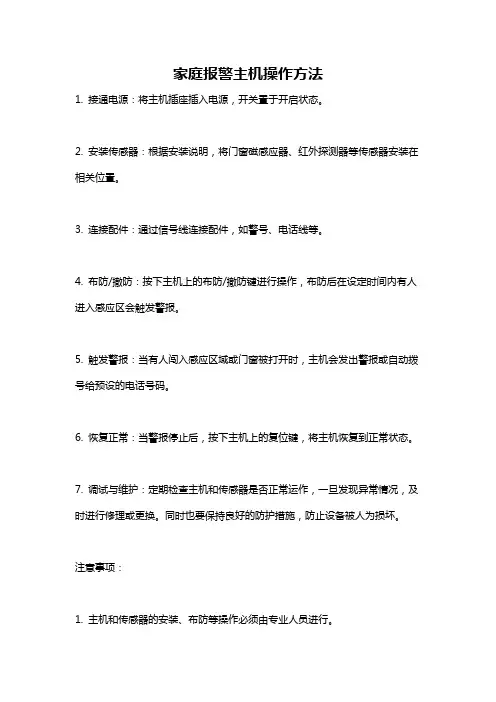

家庭报警主机操作方法
1. 接通电源：将主机插座插入电源，开关置于开启状态。
2. 安装传感器：根据安装说明，将门窗磁感应器、红外探测器等传感器安装在相关位置。
3. 连接配件：通过信号线连接配件，如警号、电话线等。
4. 布防/撤防：按下主机上的布防/撤防键进行操作，布防后在设定时间内有人进入感应区会触发警报。
5. 触发警报：当有人闯入感应区域或门窗被打开时，主机会发出警报或自动拨号给预设的电话号码。
6. 恢复正常：当警报停止后，按下主机上的复位键，将主机恢复到正常状态。
7. 调试与维护：定期检查主机和传感器是否正常运作，一旦发现异常情况，及时进行修理或更换。
同时也要保持良好的防护措施，防止设备被人为损坏。
注意事项：
1. 主机和传感器的安装、布防等操作必须由专业人员进行。
2. 布防前必须检查是否有误操作或设备异常，避免误报警情况的发生。
3. 定期进行系统检查和维护，并备份数据，以防发生数据丢失。

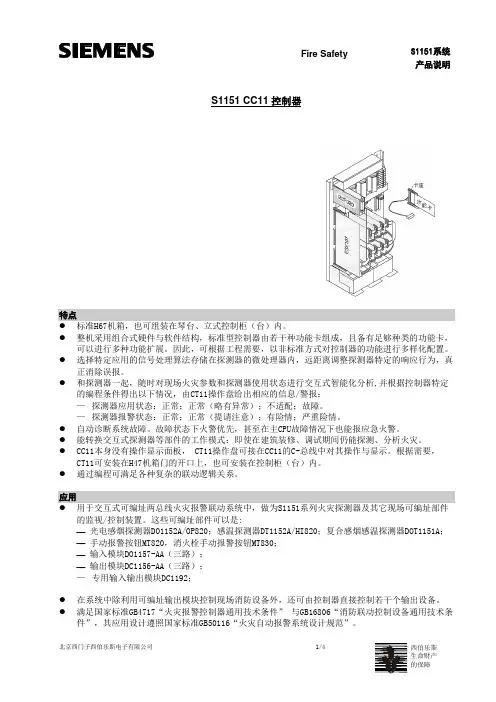

Fire SafetyS1151系统产品说明北京西门子西伯乐斯电子有限公司1/4西伯乐斯生命财产的保障S1151 CC11 控制器特点●标准H67机箱，也可组装在琴台、立式控制柜（台）内。
●整机采用组合式硬件与软件结构，标准型控制器由若干种功能卡组成，且备有足够种类的功能卡，可以进行多种功能扩展。
因此，可根据工程需要，以非标准方式对控制器的功能进行多样化配置。
●选择特定应用的信号处理算法存储在探测器的微处理器内，远距离调整探测器特定的响应行为，真正消除误报。
●和探测器一起，随时对现场火灾参数和探测器使用状态进行交互式智能化分析,并根据控制器特定的编程条件得出以下情况，由CT11操作盘给出相应的信息/警报：—探测器应用状态：正常；正常（略有异常）；不适配；故障。
—探测器报警状态：正常；正常（提请注意）；有险情；严重险情。
●自动诊断系统故障。
故障状态下火警优先，甚至在主CPU故障情况下也能报应急火警。
●能转换交互式探测器等部件的工作模式：即使在建筑装修、调试期间仍能探测、分析火灾。
●CC11本身没有操作显示面板， CT11操作盘可接在CC11的C-总线中对其操作与显示。
根据需要，CT11可安装在H47机箱门的开口上，也可安装在控制柜（台）内。
●通过编程可满足各种复杂的联动逻辑关系。
应用●用于交互式可编址两总线火灾报警联动系统中，做为S1151系列火灾探测器及其它现场可编址部件的监视/控制装置。
这些可编址部件可以是:—光电感烟探测器DO1152A/OP820；感温探测器DT1152A/HI820；复合感烟感温探测器DOT1151A；—手动报警按钮MT820，消火栓手动报警按钮MT830；—输入模块DO1157-AA（三路）；—输出模块DC1156-AA（三路）；—专用输入输出模块DC1192；●在系统中除利用可编址输出模块控制现场消防设备外，还可由控制器直接控制若干个输出设备。
●满足国家标准GB4717“火灾报警控制器通用技术条件”与GB16806“消防联动控制设备通用技术条件”，其应用设计遵照国家标准GB50116“火灾自动报警系统设计规范”。

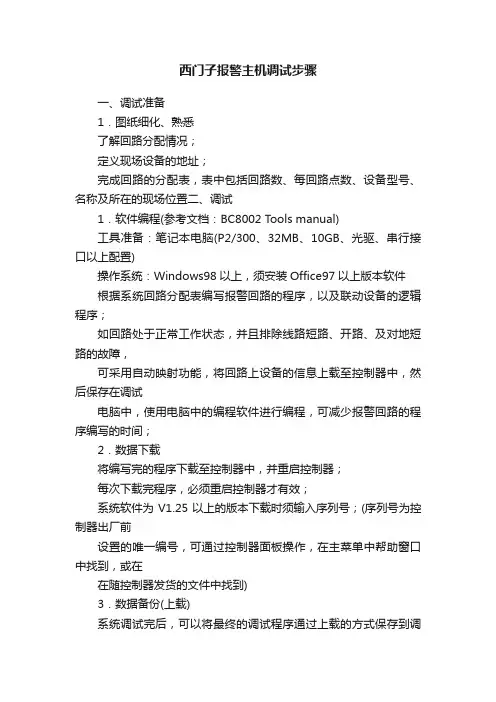

西门子报警主机调试步骤
一、调试准备
1．图纸细化、熟悉
了解回路分配情况；
定义现场设备的地址；
完成回路的分配表，表中包括回路数、每回路点数、设备型号、名称及所在的现场位置二、调试
1．软件编程(参考文档：BC8002 Tools manual)
工具准备：笔记本电脑(P2/300、32MB、10GB、光驱、串行接口以上配置)
操作系统：Windows98以上，须安装Office97以上版本软件
根据系统回路分配表编写报警回路的程序，以及联动设备的逻辑程序；
如回路处于正常工作状态，并且排除线路短路、开路、及对地短路的故障，
可采用自动映射功能，将回路上设备的信息上载至控制器中，然后保存在调试
电脑中，使用电脑中的编程软件进行编程，可减少报警回路的程序编写的时间；
2．数据下载
将编写完的程序下载至控制器中，并重启控制器；
每次下载完程序，必须重启控制器才有效；
系统软件为V1.25以上的版本下载时须输入序列号；(序列号为控制器出厂前
设置的唯一编号，可通过控制器面板操作，在主菜单中帮助窗口中找到，或在
在随控制器发货的文件中找到)
3．数据备份(上载)
系统调试完后，可以将最终的调试程序通过上载的方式保存到调
试电脑中，
留作备份；
如果在控制器上修改过的参数，应在控制器菜单中的作保存操作，然后再上
载，这样上载的数据才是最新的内容；
上载时所需要的序列号与下载时的相同；。
西门子FC18R消防火灾报警控制器基本操作液晶屏幕：在设定时间内没有任何操作和事件发生，液晶屏幕将自动关掉背光，按任意键可重新启动背光；打印机：绿色指示灯表示打印机通电状态（亮—通电，灭—未通电)；红色指示灯表示打印机工作状态（亮—在线，灭—未在线）；SEL：选择打印机在线/离线状态，LF：在离线状态下走纸火警指示灯：无火警信息指示灯熄灭，有火警信息指示灯点亮，当所有火警信息消除，按“复位键”指示灯灭；监管指示灯：有监管信号时指示灯点亮，当监管信号消失按“复位键”指示灯灭；故障指示灯：当有故障时指示灯点亮，故障消除指示灯灭；启动指示灯：当有控制设备（如控制模块，主板端口，远程控制设备）启动时，指示灯点亮；启动无反馈时指示灯闪烁；启动信号消失，按“复位键”指示灯灭；反馈指示灯：当控制器接收到反馈信号指示灯亮，反馈信号消失指示灯灭；主电指示灯：当主电供电时指示灯亮，当主电不供电时指示灯灭；备电指示灯：当备电供电时指示灯亮，当备电不供电时指示灯灭；屏蔽指示灯：控制器处于系统启动状态时闪烁；有设备被屏蔽时指示灯常亮，没有设备被屏蔽指示灯灭测试指示灯：有设备处于测试状态或移动测试状态时指示灯亮，没有设备处于测试状态指示灯灭自动：只允许在2、3级用户下操作，自动指示灯亮处于自动状态，全部联动设备由控制器依据逻辑联动关系自动联动手动：只允许在2、3级用户下操作，手动指示灯亮处于手动状态，全部联动设备只能手动执行确认/消音：只允许在2、3级用户下操作，按下消音键本机所有类型声音消失（备电欠压除外）。
在联机情况下按主机消音键，则主机从机声音都被消音，指示灯灭；按从机消音键则从机消音主机状态不变：如果有事件存在且没有按消音键，指示灯闪；如果有事件存在且已经消音没有新事件发生，指示灯灭；如果有事件存在且已经消音但有新事件发生，指示灯闪烁；如果没有事件，指示灯灭。
复位：只允许在2、3级用户下操作，在联机状态下，主机按下此键，非火警事件、火警事件主从机皆被复位；从机按此键，非火警事件在从机本机上被复位，同时主机上从机事件也被复位，火警事件在从机上被复位，主机上关于该从机火警事件不能复位，直至直至主机火警事件被复位。
西门子调试步骤
直行程执行机构的初始化
1.下按方式键5秒以上，进入组态方式。
显示：（ARY
1yfct)
2.通过短方式键，切换到第二参数。
显示；(330 /(90。
2YRGL)/ ( 2YRGL)3Y
3．用方式键切换到下列方式。
显示；（OFF
3YWRY)
4.用方式键切换到如下显示；（NO
4INITR)
5.下按+键超过5秒，初始化开始；(STLT
4INITR)
初始化进行时，“RUN”至“RUN5”一个接一个出现于显示屏下行。
有下列显示时，初始化完成。
FINSH
在你短促下压方式键后，出现显示；
( 4INITR)
地址在第49项STNR里面设备，出厂设置是126
通过下按方式键超过5秒，退出组态方式。
约5秒后，软件版本显示，在你松开方式键时，你可在任何时候用自动或手动方式开始初始化。
PA接线方法。
消防报警主机工程调试方案一、引言消防报警主机是消防系统的核心部件，其正常运行对于保障人民生命财产安全至关重要。
为了确保消防报警主机的稳定运行，需要对其进行系统的工程调试。
本文将主要介绍消防报警主机工程调试的方案和步骤。
二、消防报警主机工程调试方案1. 调试目标消防报警主机工程调试的目标是确保主机正常运行，各部件联动正常，报警信号能够准确传达并触发相应的应急措施，同时还需要确保主机的参数设置和软件运行正常。
2. 调试准备(1) 确保消防报警主机安装在稳定、干燥、通风良好的环境中，远离强磁场和电磁干扰源。
(2) 检查主机的供电系统，确保供电稳定，电压符合规定。
(3) 对主机的各个部件进行检查，确认没有损坏或异常。
(4) 准备调试工具，如电脑、测试仪器等。
3. 调试步骤(1) 参数设置和软件检测首先需要对主机的参数进行正确设置，包括报警阈值、联动控制等参数。
同时需要对主机的软件进行检测，确保软件版本正确，没有BUG。
(2) 信号测试接入各种报警信号源，如烟感、手动报警器等，进行信号测试。
确保报警信号能够准确传达到主机，并且主机能够准确识别报警信号。
(3) 联动测试将主机与应急措施设备进行联动测试，如警报器、喷淋系统等。
测试联动是否正常，是否能够触发相应的应急措施。
(4) 网络连接测试如有网络连接功能，需要进行网络连接测试，确保主机能够实时传递报警信息，并且能够进行远程监控和操控。
(5)功能测试对主机的各项功能进行测试，包括声光报警、电话联动、自检等功能。
(6) 长时间稳定运行测试在上述测试完成后，需要让主机长时间稳定运行，检测主机在长时间运行过程中是否会出现异常情况。
4. 调试记录在调试过程中需要对每一项测试进行详细记录，包括测试时间、测试结果、出现的问题和处理过程等内容。
这些记录将作为主机调试的参考。
5. 故障排除如果在调试过程中发现任何异常情况，需要进行及时的故障排除。
在实际的工程调试中，故障排除将是最为重要和繁琐的过程。
电视大厦消防系统实际操作规程消防系统实际操作规程一、自动报警系统主机部分操作方法（一）西门子主机部分1、自检操作菜单（F2）→输入密码（333）→选择（设备）→选择（OK）→01操作主机→功能（F1）→开始试灯→执行（OK）。
2、调整时间/日期菜单（F2）→输入密码(333)→功能（F1）→调整时间→执行（OK）→0-9数字→设置（OK）。
菜单（F2）→输入密码(333)→功能（F1）→调整日期→执行（OK）→0-9数字→设置（OK）。
3、手/自动转换(未经领导允许不得执行该操作)（1）按操作主机右上方绿色按钮：单击1次开启，单击1次关闭。
（2）菜单（F2）→输入密码（333）→输入/输入联动→手/自动状态→执行（OK）→开始联动→执行（OK）。
注：主机设置到自动时检查多线盘区域键盘所的自动开关是否打到允许上，如果不是，及时调整。
4、屏蔽消防设备（1）屏蔽主机屏幕已报火警或故障的消防设备。
A、选择屏幕显示所要屏蔽的消防火警设备→功能（F1）→关闭分区→执行（OK）。
B、选择屏幕显示所要屏蔽的消防故障设备→功能（F1）→部件关闭→执行（OK）。
（2）屏蔽主机屏幕未报火警或故障的消防设备。
A、屏蔽整个分区设备：菜单（F2）→输入密码（333）→输入/输入联动→选择地区→选择区域→选择分区功能（F1）→分区关闭→执行（OK）。
B、屏蔽单点设备：菜单（F2）→输入密码（333）→输入/输入联动→选择地区→选择区域→选择分区→选择区域→功能（F1）→部位关闭→执行（OK）。
注：恢复屏蔽消防设备，按下主机屏蔽显示按钮→找到需要恢复的分区或单点设备→功能（F1）→分区开通或部件开通→执行。
5、启动/停止消防广播（1）开启广播主机及相应区域广播分配盘。
（2）菜单（F2）→输入密码（333）→输入/输入联动→选择地区→选择区域→选择分区→选择区域→功能（F1）→部位启动/部位启动解除→执行（OK）。
6、手动启动多线盘上消防设备（1）消防水泵类启动方法分两步：第一步将所要启动消防水泵所在多线盘的手动开关调至允许状态；第二步按下所要启动消防水泵的启动命令的启动项，水泵启动后反馈灯亮起。
西门子FC18R消防火灾报警控制器基本操作液晶屏幕：在设定时间内没有任何操作和事件发生，液晶屏幕将自动关掉背光，按任意键可重新启动背光；打印机：绿色指示灯表示打印机通电状态（亮—通电，灭—未通电)；红色指示灯表示打印机工作状态（亮—在线，灭—未在线）；SEL：选择打印机在线/离线状态，LF：在离线状态下走纸火警指示灯：无火警信息指示灯熄灭，有火警信息指示灯点亮，当所有火警信息消除，按“复位键”指示灯灭；监管指示灯：有监管信号时指示灯点亮，当监管信号消失按“复位键”指示灯灭；故障指示灯：当有故障时指示灯点亮，故障消除指示灯灭；启动指示灯：当有控制设备（如控制模块，主板端口，远程控制设备）启动时，指示灯点亮；启动无反馈时指示灯闪烁；启动信号消失，按“复位键”指示灯灭；反馈指示灯：当控制器接收到反馈信号指示灯亮，反馈信号消失指示灯灭；主电指示灯：当主电供电时指示灯亮，当主电不供电时指示灯灭；备电指示灯：当备电供电时指示灯亮，当备电不供电时指示灯灭；屏蔽指示灯：控制器处于系统启动状态时闪烁；有设备被屏蔽时指示灯常亮，没有设备被屏蔽指示灯灭测试指示灯：有设备处于测试状态或移动测试状态时指示灯亮，没有设备处于测试状态指示灯灭自动：只允许在2、3级用户下操作，自动指示灯亮处于自动状态，全部联动设备由控制器依据逻辑联动关系自动联动手动：只允许在2、3级用户下操作，手动指示灯亮处于手动状态，全部联动设备只能手动执行确认/消音：只允许在2、3级用户下操作，按下消音键本机所有类型声音消失（备电欠压除外）。
在联机情况下按主机消音键，则主机从机声音都被消音，指示灯灭；按从机消音键则从机消音主机状态不变：如果有事件存在且没有按消音键，指示灯闪；如果有事件存在且已经消音没有新事件发生，指示灯灭；如果有事件存在且已经消音但有新事件发生，指示灯闪烁；如果没有事件，指示灯灭。
复位：只允许在2、3级用户下操作，在联机状态下，主机按下此键，非火警事件、火警事件主从机皆被复位；从机按此键，非火警事件在从机本机上被复位，同时主机上从机事件也被复位，火警事件在从机上被复位，主机上关于该从机火警事件不能复位，直至直至主机火警事件被复位。
SIEMENS Cerberus消防主机使用说明书
1.先设定一个初始的温度设定点。
2.使用PID控制温度达到初始的温度设定点。
3.小幅度的提高温度设定点。
4.使用PID控制温度达到新设定的温度设定点。
5.多次进行第三步和第四步，最终达到要求的温度，说明：每次设定的温度设定点都是你要求的曲线上的点，并且每次新设定的温度值与前一个温度设定值的变化不要太大，已防止PID 控制动作太大。
（一）当中央总控制台报警后
1、按消音键消音；
2、用对讲机或内线电话向报警指示区域的保安问清报警原因：
3、如是其他原因报警或误报，即通知保安按复位键复位：
4、总控制台复位：
5、如复位后再发生连续三次误报，则由消防中心派员查明原因并采取相应的措施。
（二）当确认发生火灾后：
1、立即用消防专线电话向发生火灾区域的员工问清失火部位、火势大小、什么物质在燃烧等情况：
2、立即将联动控制键打到自动状态，联动启动消防设施扑救火灾；
3、迅速向科文领导和物业处报告火情和失火部位，并向消防支队报警：（报警要讲清失火单位名称和地点、失火部位、火势大小、燃烧物性质等五项要素）：
4、通知工程部迅速关闭新风机和空调系统，切断相应部位的电源：
5、检查设备联动情况，立即手动开启未联动的消防设备，组织人员疏散和扑救工作：
6、坚守值班岗位，听从科文领导进一步指示。
一、调试准备
1．图纸细化、熟悉
⏹了解回路分配情况；
⏹定义现场设备的地址；
完成回路的分配表，表中包括回路数、每回路点数、设备型号、名称及所在的现场位置二、调试
1．软件编程(参考文档：BC8002 Tools manual)
工具准备：笔记本电脑(P2/300、32MB、10GB、光驱、串行接口以上配置)
操作系统：Windows98以上，须安装Office97以上版本软件
⏹根据系统回路分配表编写报警回路的程序，以及联动设备的逻辑程序；
⏹如回路处于正常工作状态，并且排除线路短路、开路、及对地短路的故障，
可采用自动映射功能，将回路上设备的信息上载至控制器中，然后保存在调试
电脑中，使用电脑中的编程软件进行编程，可减少报警回路的程序编写的时间；
2．数据下载
⏹将编写完的程序下载至控制器中，并重启控制器；
⏹每次下载完程序，必须重启控制器才有效；
⏹系统软件为V1.25以上的版本下载时须输入序列号；(序列号为控制器出厂前
设置的唯一编号，可通过控制器面板操作，在主菜单中帮助窗口中找到，或在
在随控制器发货的文件中找到)
3．数据备份(上载)
⏹系统调试完后，可以将最终的调试程序通过上载的方式保存到调试电脑中，
留作备份；
⏹如果在控制器上修改过的参数，应在控制器菜单中的作保存操作，然后再上
载，这样上载的数据才是最新的内容；
⏹上载时所需要的序列号与下载时的相同；。
