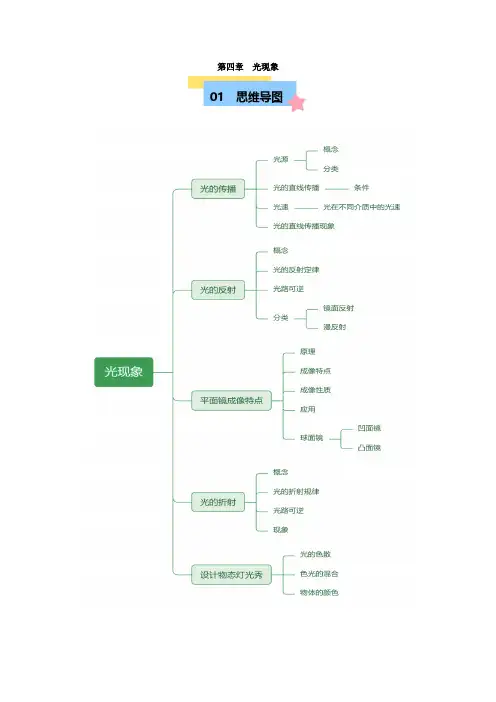

第四章光现象01 思维导图【考点1光的传播 】1.光源：发光的物体叫作光源。

2.光的传播径迹：光在同种均匀介质中沿直线传播。

3.光线：为了表示光的传播情况，通常用一条带有箭头的直线表示光的传播路径和方向，这样的直线叫作光线。

4.“光线”是为了研究光的传播规律而构建的物理模型。

5.光在不同介质中的传播速度一般是不同的，一般情况下，光在固体、液体、气体中的传播速度关系为v 固体＜v 液体＜v 气体。

6.光在真空中传播速度最大为c=3×108m/s 。

7.光的直线传播的例子：日食月食、影子、射击三点一线、排队、小孔成像等。

8.小孔成像所成像是倒立的实像，所成像的大小与像距和物距有关，所成像的形状与物体相同与小孔形状无关。

【考点2 光的反射】1.光的反射：我们把光从一种介质射到另一种介质表面后又返回原来介质中的现象，叫作光的反射。

2.3.法线：ON ，入射光线：AO ，反射光线：OB ，入射角：∠AON ，反射角：∠NOB4.光的反射定律：光在发生反射时，反射光线、入射光线与法线在同一平面内，反射光线和入射光线分别位于法线两侧，反射角等于入射角。

5.在光的反射现象中光路可逆。

6.镜面反射：一束平行光射向光滑的平面，反射光也是平行的，这种现象叫作镜面反射。

7.漫反射：一束平行光射向粗糙表面，反射光不再平行，而是杂乱无章地射向各个方面，这种现象叫作漫反射。

【考点3 平面镜成像特点】1.平面镜成像特点：正立等大的实像，像距等于物距，像与物对应点的连线与镜面垂直。

平面镜所成的虚像与物体关于镜面对称。

2.平面镜成像原理：光的反射。

3.凸面镜：反射面是凸面的叫作凸面镜。

凸面镜对光有发散作用，例如汽车的外后视镜、公路拐弯处的反光镜等都是利用了凸面镜对光的发散作用，可以扩大观察视野。

4.凹面镜：反射面是凹面的叫作凹面镜。

凹面镜对光有会聚作用。

例如太阳灶、大型反射式望远镜、医用反光镜等，都是利用了凹面镜对光有会聚作用工作的。

光现象思维导图光的基本规律在生活中应用直线、反射、折射光的三个基本规律思 维 导 图光源光的直线传播光的反射光的折射现 象 ①夜空探照灯的光柱 ②手影游戏，人的影子 ③日食、月食成因 ④小孔成像、站队现 象 ①平静湖面上的倒影 ②光滑物体表面反光 ③成语典故猴子捞月 ④照镜子（生活中）现 象①河水变浅 ②水中的筷子变弯 ③雨后彩虹 ④海市蜃楼光的直线传播规律：光在同种均匀介质中沿直线传播；光在真空中传播速度约为v=3×108m/s在其他介质中传播速度比真空和空气中小。

光的折射规律：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。

当入射角增大时，折射角也增大。

当光从空气垂直射入水中或其他介质中时，传播方向不变。

光路是可逆的。

光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，反射角等于入射角。

光路是可逆的。

镜面反射和漫发射。

A.平面镜成像规律①成等大正立的虚像 ②像到镜面的距离与物到镜面的距离相等 ；○3像和物体的连线与镜面垂直。

平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。

B.光的基本规律在生活中应用潜望镜应用； 凹面镜的应用； 探照灯； 汽车观后镜； 手电筒上的聚光灯等。

光的色散：太阳光通过三棱镜折射发生光的色散把光分成 红橙黄绿蓝靛紫。

看不见的光： 红外线，紫外线第一节：光的直线传播一、光的直线传播一节主要内容导学1. 了解光源的种类2. 知道光的直线传播规律3. 能用光的直线传播特点来说明生活中的直线传播现象（1）日食、月食的形成；（2）影子的形成；（3）一叶障目，不见泰山；（4）井底之蛙，所见甚小。

4. 了解光在真空和空气中的传播速度。

二、光的直线传播一节自主学习完成知识结构网1. 光源：能够发光的物体叫。

光源大致分为天然光源和人造光源两类，如太阳、萤火虫属于光源，；如篝火、蜡烛、油灯、电灯属于光源。
