扩压器真空钎焊质量控制研究

高温真空钎焊炉中焊接接头的表面处理与改性方法研究概述随着科技的进步和工业制造的不断发展，高温真空钎焊炉在现代工业生产中扮演着重要的角色。

钎焊是在非均匀热膨胀系数下实现金属连接的一种方法。

为了提高钎焊接头的质量和性能，必须对接头的表面进行处理和改性。

本文旨在探讨在高温真空钎焊炉中进行焊接接头表面处理和改性的方法。

一、压制与清洁在高温真空钎焊炉中焊接接头之前，首先需要对接头表面进行清洁和压制处理。

清洁接头表面有助于去除表面的污垢和氧化物，以确保焊接的质量。

常用的清洁方法包括机械清洗，化学清洗和电化学清洗等。

在清洁之后，还可以使用压制方法处理接头表面。

压制可以消除接头表面的缺陷，提高接头的平整度和质量。

二、研磨与抛光研磨和抛光是常用的表面处理方法，可以提高接头表面的光洁度和平整度。

研磨是通过研磨工具对接头表面进行切削和磨削，去除表面的凸起和粗糙度。

抛光是在研磨的基础上，采用磨料和抛光剂对接头表面进行进一步的处理，以获得更高的光洁度。

通过研磨和抛光可以提高接头的表面质量和光洁度，减少焊接过程中的缺陷和杂质。

三、表面镀层表面镀层是一种常用的改性方法，可以改变接头表面的性质和化学组成，从而提高接头的耐热性和耐腐蚀性。

常用的表面镀层方法包括热浸镀、电镀、化学镀和物理气相沉积等。

通过选择合适的镀层材料和工艺参数，可以在接头表面形成一层保护层，提高接头的耐热性和耐腐蚀性，延长接头的使用寿命。

四、材料改性除了表面处理外，还可以通过改变接头材料的化学组成和结构来改性接头。

例如，通过添加合适的合金元素可以提高接头的强度和硬度。

通过合金化改性可以在接头表面形成均匀的固溶体，增加接头的耐热性和耐磨性。

另外，还可以通过热处理和冷变形等方法来改变接头的晶粒结构和力学性能，提高接头的稳定性和可靠性。

五、接头设计与优化接头的设计和优化也是重要的一环。

合理的接头设计可以提高焊接接头的强度和可靠性，减少焊接过程中的应力集中和焊接缺陷。

浅谈压力容器制造焊接质量控制发布时间：2023-02-24T02:26:25.560Z 来源：《中国科技信息》2022年第19期作者：张洪波、赵志伟、郭黎群[导读] 近年来，我国的化工行业有了很大进展张洪波、赵志伟、郭黎群台州市特种设备检验检测研究院浙江台州 318000摘要：近年来，我国的化工行业有了很大进展，对压力容器的应用也越来越广泛。

压力容器制造中，焊接是关键技术，如果焊接过程控制不良，则容易产生各种焊接问题。

因此，控制压力容器的焊接质量尤其重要。

本文就压力容器制造焊接质量控制措施进行研究，以供参考。

关键词：压力容器；焊接；质量控制引言化工压力容器产品制造质量是影响后期安全运行的关键因素，若产品制造的原始缺陷不能及时消除，将影响其安全运行状况，并降低压力容器的使用寿命，由于化工压力容器盛装的大部分是毒性危害程度为极度、高度危害的化学介质，易爆介质等，对一些储存容器、换热容器的制造提出了更高要求。

1影响压力容器制造质量的关键因素 1.1施工人员在压力容器的制造中，施工人员也是重要的影响因素，因为施工的人员覆盖到制造的方方面面，会包含生产车间、质量的监管等环节，加上压力容器的生产自动化的程度不是很高，在生产的过程中施工人员会影响压力容器的质量，所以，想要保证压力容器的质量一定要把控好人员方面的因素。

1.2试件的制备产品焊接试件的检查实际是一种抽样检查，理论上应布置在容器性能最差、最薄弱的部位，圆筒形压力容器应在纵向焊缝的延长部位与筒节同时施焊，采用与筒节相同的条件、过程与焊接工艺，并且试件应与容器同时热处理或者采取措施保证与容器有相同的热处理工艺。

试件的材料应采用合格材料，与产品受压元件的材料同标准、同牌号、同厚度和同热处理状态。

承压设备焊接试件的尺寸应满足切样（包括复验用）的需要，同时应符合NB/T47016-2011《承压设备产品焊接试件的力学性能检验》4.2的要求。

当产品接头采用不同的焊接工艺时，应选择力学性能较低的实际焊接工艺制备试件。

高温真空钎焊炉中气氛控制技术研究简介高温真空钎焊炉是一种重要的热加工设备，常用于金属材料的连接和修复。

而气氛控制是高温真空钎焊炉中的关键技术，对于保证焊接质量、提高生产效率具有重要作用。

本文将围绕高温真空钎焊炉中气氛控制技术的研究进行探讨。

一、气氛控制技术的意义气氛控制技术是指在钎焊过程中对炉内气氛进行调控，以满足焊接工艺对环境气氛的要求。

正确的气氛控制可以防止氧化、降低残余应力、提高接头强度等。

因此，气氛控制技术在高温真空钎焊炉中具有重要的意义。

二、现有气氛控制技术目前，高温真空钎焊炉中常用的气氛控制技术包括气氛置换、气氛循环和气氛监测等。

1. 气氛置换气氛置换是指通过将炉内气氛排出，并输入新的气氛，以达到改善气氛成分的目的。

常用的气氛置换方式包括连续置换和定时置换。

其中，连续置换方式适用于一些连续加工的工艺，而定时置换方式则适用于间歇加工的工艺。

2. 气氛循环气氛循环是指通过循环气氛，使其更加均匀地分布在炉内，减少局部温度差异和气氛成分不均匀的情况。

气氛循环可以通过设置气流导板、风机等设备来实现。

3. 气氛监测气氛监测是指对炉内气氛进行实时监测，以确保气氛成分的稳定。

常用的气氛监测手段包括气体分析仪、温度传感器等设备。

通过气氛监测，可以及时发现气氛成分异常，并采取相应措施进行调整。

三、气氛控制技术的研究与展望当前，高温真空钎焊炉中的气氛控制技术仍存在一些问题，如气氛变化的快速响应、气氛中有害气体的排放等。

因此，研究气氛控制技术的发展趋势具有重要意义。

1. 气氛控制的精准化目前，气氛控制主要是根据经验调整，缺乏科学的定量化分析方法。

因此，研究人员可以通过建立专门的气氛模型，结合先进的控制算法，实现气氛控制的精准化。

2. 气氛传感技术的创新气氛传感技术是实现气氛控制的关键。

当前，常用的气氛传感器存在灵敏度不高、稳定性差等问题。

未来的研究应该关注气氛传感技术的创新，提高传感器的性能指标，实现对气氛成分的精确监测。

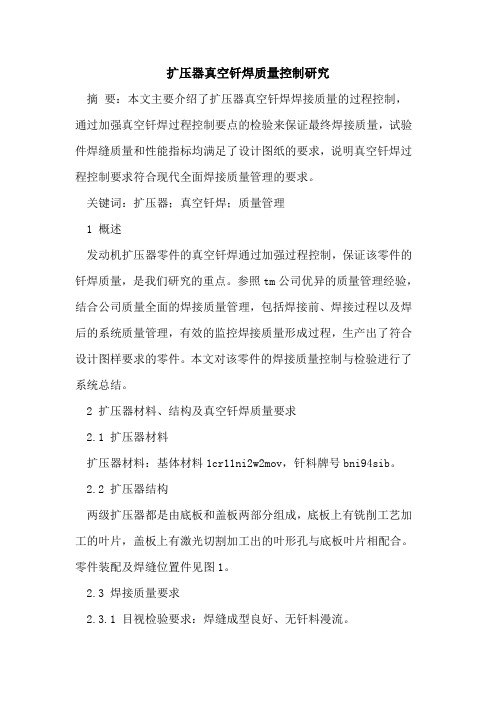

扩压器真空钎焊质量控制研究摘要：本文主要介绍了扩压器真空钎焊焊接质量的过程控制，通过加强真空钎焊过程控制要点的检验来保证最终焊接质量，试验件焊缝质量和性能指标均满足了设计图纸的要求，说明真空钎焊过程控制要求符合现代全面焊接质量管理的要求。

关键词：扩压器；真空钎焊；质量管理1 概述发动机扩压器零件的真空钎焊通过加强过程控制，保证该零件的钎焊质量，是我们研究的重点。

参照tm公司优异的质量管理经验，结合公司质量全面的焊接质量管理，包括焊接前、焊接过程以及焊后的系统质量管理，有效的监控焊接质量形成过程，生产出了符合设计图样要求的零件。

本文对该零件的焊接质量控制与检验进行了系统总结。

2 扩压器材料、结构及真空钎焊质量要求2.1 扩压器材料扩压器材料：基体材料1cr11ni2w2mov，钎料牌号bni94sib。

2.2 扩压器结构两级扩压器都是由底板和盖板两部分组成，底板上有铣削工艺加工的叶片，盖板上有激光切割加工出的叶形孔与底板叶片相配合。

零件装配及焊缝位置件见图1。

2.3 焊接质量要求2.3.1 目视检验要求：焊缝成型良好、无钎料漫流。

2.3.2 尺寸检验要求：流道高度尺寸和平面度检测。

2.3.3 超声波检验主要检查叶片与盖板结合处的焊缝（叶片榫头位置无要求）。

2.3.4 试验件拉力试验：焊缝强度不小于300mpa。

3 扩压器真空钎焊质量控制要点现代化焊接生产要求全面焊接质量管理，即要求产品从设计、制造、检验等所有环节都实行质量保证和质量控制。

焊接接头质量控制包括完善企业技术装备、提高操作人员的素质及生产过程的严格管理，目的是获得无缺陷满的焊接结构，满足焊接产品在实际工作中的使用要求[1]。

由此可见，焊接质量控制对于扩压器真空钎焊的重要性。

3.1 人员的控制[2]3.1.1 焊接操作者的控制从事真空钎焊的操作人员应进行培训和考核，通过焊接模拟试件焊接合格后，由中航工业焊接考试委员批准下发的有效操作证方能上岗进行产品的焊接。

钎焊工艺参数优化研究及其应用一、引言钎焊作为一种热加工技术，广泛应用于现代制造业中。

与其他焊接方式相比，钎焊具有工艺性能稳定、变形小、残余应力小及互不相容材料的连接等特点。

因此，优化钎焊工艺参数对提高钎焊质量和效率具有重要意义。

二、钎焊工艺参数的研究（一）钎料选择钎料选择是钎焊工艺参数优化中的重要环节。

一般选择钎料需要考虑基材的化学成分、物理性质、加工要求、工艺条件等因素。

常用的钎料有银钎料、铜钎料、镍钎料、钴钎料等，不同钎料的焊接性能和应用范围差异较大。

（二）气氛控制气氛对钎焊接头的质量有重要的影响。

在钎接过程中，钎料或基材可能产生氧化，导致接头质量下降甚至焊接失败。

因此，在钎接过程中需要对氧、氮等气体进行控制。

一般采用惰性气体，如氩气、氮气、氩氮气混合气体等作为保护气体，在钎接过程中对钎料和焊缝进行保护。

（三）加热方式加热方式是影响钎焊接头质量和效率的重要因素。

具体而言，钎焊加热方式包括火焰加热、电加热和等离子弧加热等。

不同的加热方式有不同的特点，如火焰加热温度高但控制难度大，电加热加热速度快但毛刺多。

因此，在选择加热方式时需要综合考虑各种因素。

（四）焊接通道焊接通道是在焊接过程中的钎接路径。

其选择有重要的影响。

通常来说，焊接通道与钎焊接头质量和效率密切相关，焊接通道合理选择可以提高工艺效率和钎焊接头质量。

三、钎焊工艺参数优化提高钎焊工艺参数可以提高钎焊接头的质量和效率。

优化钎焊工艺参数的方式有很多，本文介绍具体的操作方法。

（一）响应面分析法响应面分析法是一种常用的优化方法。

其原理是通过数学方法对多个因素进行优化，获得响应属性的最大值或最小值。

在钎焊工艺参数的优化中，响应面分析法可以通过对多个因素进行优化，找到最优的参数方案。

（二）遗传算法遗传算法是一种优化算法。

其主要特点是模拟生物进化过程，通过选择、交叉和突变等方式寻找最优解。

在钎焊工艺参数的优化中，遗传算法可以通过模拟进化过程，寻找最优的参数组合。

高温真空钎焊炉中焊接接头的扩散行为与界面稳定性方法引言高温真空钎焊技术是一种常用于金属材料连接的方法，具有优异的连接强度和界面稳定性。

在高温真空环境下，钎料熔化并与连接材料扩散交互，形成连接接头。

本文将探讨高温真空钎焊炉中焊接接头的扩散行为与界面稳定性方法。

一、高温真空钎焊炉中的扩散行为在高温真空钎焊炉中，焊接接头的扩散行为是实现均匀强接头的关键。

扩散是指在高温下，钎料与连接材料之间的原子或分子在接触面上的相互迁移。

扩散行为受到多种因素的影响，如温度、时间、压力、材料本身的化学成分等。

温度是影响扩散行为的主要因素。

较高的温度有助于原子或分子的迁移和相互交换，从而促进接头的扩散过程。

然而，过高的温度可能导致材料的熔化和不均匀的扩散，损害接头的质量。

时间是另一个重要的因素。

足够的时间可以增加扩散的机会，提高接头的强度。

然而，过长的时间可能产生过多的扩散，导致接头的过度互溶甚至分解。

压力可以促进接头的紧密结合，增加扩散的效果。

适当的压力可以提高接头的稳定性和强度。

然而，过高的压力可能导致破坏接头的形态，并产生不均匀的扩散。

材料本身的化学成分对扩散行为也有影响。

不同的材料具有不同的原子尺寸、相互作用力和结构特性，因此其扩散速率和扩散路径也不同。

同时，钎料和连接材料之间的相容性对接头的扩散行为和界面稳定性至关重要。

二、高温真空钎焊炉中的界面稳定性方法为了提高接头的稳定性和强度，人们采用了一系列方法来控制界面稳定性。

1. 选择合适的钎料和连接材料：钎料和连接材料之间应具有良好的相容性和化学稳定性。

合适的材料选择可以减少界面反应，防止扩散行为过度进行。

2. 控制加热温度和时间：合适的加热温度和时间可以提供适当的扩散机会，同时避免过度熔化和扩散。

温度和时间的选择应根据具体材料和焊接要求进行调整。

3. 控制压力：恰当的压力有助于提高接头的紧密结合和界面的稳定性。

通过控制加热过程中的压力变化或使用外部压力装置可以实现对压力的控制。

压力容器制造中焊接质量控制对策研究摘要：焊接质量是压力容器制造中影响产品质量的关键因素，必须实施严格控制。

本文阐述了压力容器制造中焊接质量控制的概念；控制系统的构成及表述；焊接质量控制的主要内容与基本方法。

关键词：压力容器；焊接；质量控制1 焊接质量控制的基本方法压力容器制造管理实行分系统质量控制，一般的质量体系包括组织、法规、控制和质量信息反馈等四大系统。

焊接质量控制系统是控制系统中的一个分系统，涉及到材料、工艺、检验、设备管理和制造车间等部门。

焊接质量控制系统又可分解为若干个控制环节，每个控制环节又可分为若干个控制点，对影响焊接质量的控制点应设为停止点。

焊接质量的形成贯穿于生产的全过程中，焊接质量的控制，实行以预防为主的全过程控制原则。

2 焊接质量控制系统的构成及表述焊接质量控制系统由焊接材料、焊工资格、焊接工艺评定、焊接工艺文件编制、产品焊接试板、施焊管理、焊缝返修、焊接检验、焊接设备等环节构成，每个控制环节都规定了控制的目的、要求和围绕这些控制环节要进行的质量活动。

2.1焊接材料焊接材料管理是焊接质量控制的重要环节之一，是防潮、防错、保证焊接质量的基本条件。

焊接材料环节可设4个控制点：材料验收、材料保管、材料代用、材料发放。

（1）焊接材料的采购。

焊材采购的品种、规格、数量应由计划部门根据焊接工艺要求确定，提交给材料供应部门制定采购计划。

（2）材料的验收。

焊接材料应有质量证明书和合格证，验收合格方可登记入一级库。

（3）焊接材料保管。

a.焊接材料的保管。

应明显区分待验区、合格区和不合格区。

b.焊条、焊剂的烘焙由焊材二级库负责进行。

二级库必须配有专用的焊材烘干设备和保温设备。

（4）焊材的发放。

发放焊材时，发放人员应核对其牌号、规格是否与焊材领用单上的要求一致，防止错发和错用。

2.2焊工管理（1）焊工培训。

从事压力容器焊接工作的焊工，其素质将直接影响产品的焊接质量。

为提高焊工素质，有计划地对焊工进行基础知识和操作技能的培训，是压力容器制造单位经常的、不容忽视的一项基础工作。
