《建筑识图与构造》试题(教研材料)

《建筑识图与构造》（75分）一、填空：15%1、点的水平投影到OX轴的距离等于空间点到面的距离。

2、投影面垂直线的投影特征为3、在曲面体上定点的方法一般有和两种。

4、正投影图中的每个线框可以是、、、5、楼梯详图一般包括、、。

6、详图符号的含义是。

7、图样的比例的含义是，比例的大小是指的大小。

8、轴测投影轴的长度与空间坐标轴长度的比值称为。

二、单项选择10%1、轴测投影是用投影法绘制的平面投影图A、正投影B、斜投影C、平行投影D、中心投影2、投射方向垂直于投影面所得到的投影称为A、正投影B、斜投影C、平行投影D、中心投影3、下列标高正确的是4、图样轮廓线之外尺寸线，距离图样最外轮廓线不小于mm。

A、15B、12C、10D、85、平面图、剖面图、立面图在建筑工程图比例选用中常用A、1：500 1：200 1：100B、1：1000 1：200 1：50C、1：50 1：100 1：200D、1：50 1：25 1：106、常用的建筑材料中多孔材料的图例正确的是7、、下列构件代号正确的是A、挡雨板或檐口板-YBB、基础-JCC、柱间支撑—CCD、天窗端壁—CD8、现浇钢筋混凝土板的配筋图中，底层钢筋的弯钢应A、向上或向右B、向上或向左C、向下或向右D、向下或向左9、基础的埋置深度，是从至基础底面的距离A、室内±0.000处B、室外地坪C、室内地面与室外地坪中的较低处10、尺寸线用来表示A、所注尺寸范围B、尺寸的起止C、尺寸方向D、尺寸大小三、判断：（对打√，错打╳）1、剖面图包含断面图（）2、半剖用于对称物件剖切，全剖面图只用于不对称物件剖切（）3、在剖面图中，剖切到的断面应画出材料图例（）4、投影图中，每条线表示的空间情况是垂直于投影面的平面（）5、A2图幅是b*l=420*594，C=5，a=25 （）6、若长仿宋题字是10号，则字宽就是10mm （）7、标注球的半径、直径时应在尺寸数字前加注符号R，ф（）8、尺寸界限、尺寸线、尺寸起止符号都用细是实线绘制（）9、三面投影图中的类似性通常指几个图形相似，对应边成比例（）10、曲面体指全部由曲面围成的几何体（）四、作图：25%1、四心圆弧作椭圆4% （留必要作图线）2、根据两面投影补第三投影，并求表面上点的长轴60mm，短轴40mm 其他投影5%3、根据轴测图画三面正投影图（尺寸在土中1：1量取）6%4、分析A、B、C所在平面位置3%5、画1-1剖面图4%A是面，B是面，C是面6、补第三视图3% 五、读图15%（一）基础详图1、基础墙厚为mm2、室内外高差m3、圈梁底标高为4、基础宽度为mm5、基础埋置深度为室内地面以下6、防潮层在室内地面以下mm（二）读立面图与剖面图1、若按立面图两端轴线编号标注，该南立面图可以称为2、阳台侧面装修做法是3、立面图的外形轮廓线用室外地平线用4、女儿墙顶面处的标高为5、房屋的总高度为米6、剖面图中涂黑部分建筑材料是7、窗台高度为m，窗高是mm8、各层层高为m参考答案：一、填空：1、V面2、直线在它垂直的投影面上的投影积聚为一点；另两个投影面上的投影平行于同一投影轴，且反映实长。

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与构造练习题库（含参考答案）一、单选题（共65题，每题1分，共65分）1.在一般民用建筑中，不属于小开间横墙承重结构的优点的是( )。

A、结构刚度较大B、有利于组织室内通风C、空间划分灵活D、房屋的整体性好正确答案：C2.多道尺寸标注中一般标注三道尺寸线，第一道尺寸线距离图形的距离为（），其他尺寸线间的距离为（）。

选( )A、7~10mm不小过10mmB、7~10mm不超过10mmC、不超过10mm7~10mmD、不小过10mm7~10mm正确答案：D3.楼板层通常由( )组成。

A、面层、楼板、地坪B、面层、楼板、顶棚C、垫层、梁、楼板D、支撑、楼板、顶棚正确答案：B4.标高的单位是( )A、mB、kmC、cmD、mm正确答案：A5.若一条直线既平行于V面又平行于H面,则这条直线是( )。

A、水平线B、正平线C、侧平线D、一般位置线正确答案：C6.下列屋顶坡度的表示方法，那一项是错误的。

( )A、1/5、1/10；B、2%、3%；C、0.2、0.1；D、20°、30°。

正确答案：C7.一般建筑跨度30m以上的大跨度建筑采用( )结构。

A、空间B、框架C、板墙D、砌体正确答案：A8.楼梯中间平台下要通行一般其净高度不小于( )。

A、2000mmB、1900mmC、2100mmD、2200mm正确答案：A9.为防止建筑物因沉降不均匀而发生不规则破坏，所设置的缝隙为( )。

A、伸缩缝B、分仓缝C、沉降缝D、防震缝正确答案：C10.已知点M坐标（10，20，10），点N坐标（10，20，0），则以下描述M、N两点相对位置关系的说法哪一种是正确的( )？A、点M位于点N正后方B、点M位于点N正左方C、点M位于点N正上方D、点M位于点N正下方正确答案：C11.为增强建筑物的整体刚度可采取设置( )等措施。

A、勒脚B、圈梁C、预制板D、变形缝正确答案：B12.通常楼梯的踏步数量应该控制在( )。

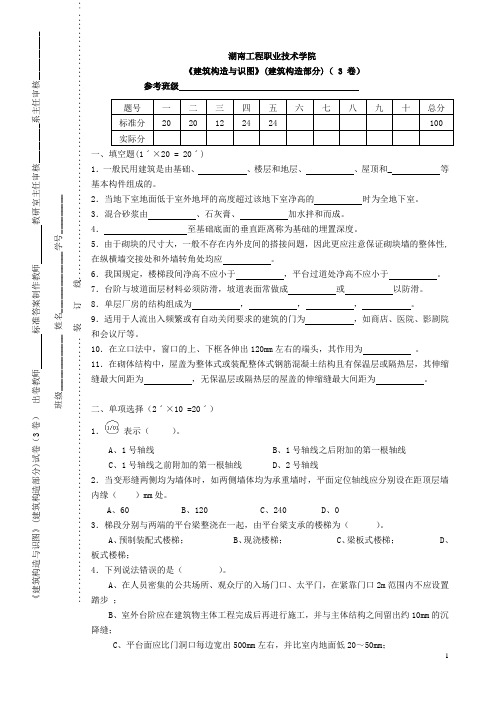

湖南工程职业技术学院 《建筑构造与识图》(建筑构造部分)（ 3 卷） 参考班级 一、填空题(1ˊ×20 = 20ˊ) 1．一般民用建筑是由基础、 、楼层和地层、 、屋顶和_ 等基本构件组成的。

2．当地下室地面低于室外地坪的高度超过该地下室净高的 时为全地下室。

3．混合砂浆由 、石灰膏、 加水拌和而成。

4． 至基础底面的垂直距离称为基础的埋置深度。

5．由于砌块的尺寸大，一般不存在内外皮间的搭接问题，因此更应注意保证砌块墙的整体性,在纵横墙交接处和外墙转角处均应 。

6．我国规定，楼梯段间净高不应小于 ，平台过道处净高不应小于 。

7．台阶与坡道面层材料必须防滑，坡道表面常做成 或 以防滑。

8．单层厂房的结构组成为 ， ， ， 。

9．适用于人流出入频繁或有自动关闭要求的建筑的门为 ，如商店、医院、影剧院和会议厅等。

10．在立口法中，窗口的上、下框各伸出120mm 左右的端头，其作用为 。

11．在砌体结构中，屋盖为整体式或装配整体式钢筋混凝土结构且有保温层或隔热层，其伸缩缝最大间距为 ，无保温层或隔热层的屋盖的伸缩缝最大间距为 。

二、单项选择（2ˊ×10 =20ˊ） 1． 表示（ ）。

A 、1号轴线 B 、1号轴线之后附加的第一根轴线 C 、1号轴线之前附加的第一根轴线 D 、2号轴线 2．当变形缝两侧均为墙体时，如两侧墙体均为承重墙时，平面定位轴线应分别设在距顶层墙内缘（ ）mm 处。

A 、60 B 、120 C 、240 D 、0 3．梯段分别与两端的平台梁整浇在一起，由平台梁支承的楼梯为（ ）。

A 、预制装配式楼梯； B 、现浇楼梯； C 、梁板式楼梯； D 、板式楼梯； 4．下列说法错误的是（ ）。

A 、在人员密集的公共场所、观众厅的入场门口、太平门，在紧靠门口2m 范围内不应设置踏步 ；B 、室外台阶应在建筑物主体工程完成后再进行施工，并与主体结构之间留出约10mm 的沉降缝；C 、平台面应比门洞口每边宽出500mm 左右，并比室内地面低20～50mm ；《建筑构造与识图》(建筑构造部分)试卷（3卷）出卷教师 标准答案制作教师教研室主任审核_________系主任审核___________ 班级_____________ 姓名______________学号_________ ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．装 订 线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.D、入口平台的表面应作成向室外倾斜1％～4％的坡度，以利排水；5．我国对住宅楼板的隔声标准中规定一级隔声标准为65dBA、60；B、65；C、70；D、75；6．墙体依结构受力情况不同可分为( )。

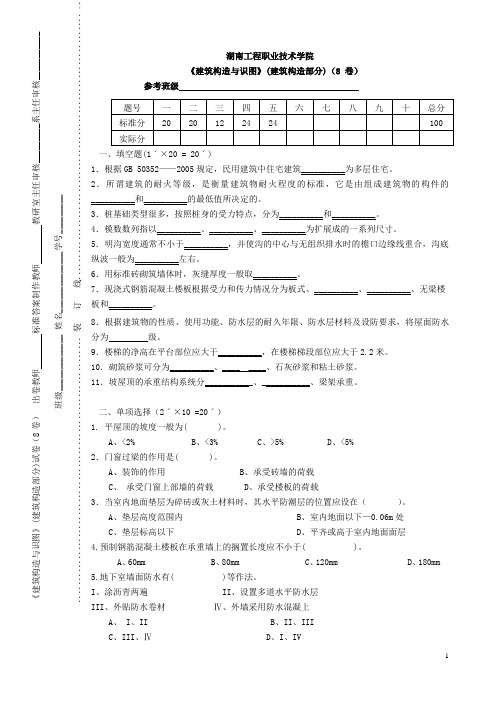

湖南工程职业技术学院 《建筑构造与识图》(建筑构造部分)（8 卷） 参考班级 一、填空题(1ˊ×20 = 20ˊ) 1．根据GB 50352——2005规定，民用建筑中住宅建筑__________为多层住宅。

2．所谓建筑的耐火等级，是衡量建筑物耐火程度的标准，它是由组成建筑物的构件的__________和__________的最低值所决定的。

3．桩基础类型很多，按照桩身的受力特点，分为__________和__________。

4．模数数列指以__________、__________、__________为扩展成的一系列尺寸。

5．明沟宽度通常不小于__________，并使沟的中心与无组织排水时的檐口边缘线重合，沟底纵波一般为__________左右。

6．用标准砖砌筑墙体时，灰缝厚度一般取__________。

7．现浇式钢筋混凝土楼板根据受力和传力情况分为板式、__________、__________、无梁楼板和__________。

8．根据建筑物的性质、使用功能、防水层的耐久年限、防水层材料及设防要求，将屋面防水分为 级。

9．楼梯的净高在平台部位应大于__________，在楼梯梯段部位应大于2.2米。

10．砌筑砂浆可分为__________、____ ____、石灰砂浆和粘土砂浆。

11．坡屋顶的承重结构系统分___________、___________、梁架承重。

二、单项选择（2ˊ×10 =20ˊ） 1. 平屋顶的坡度一般为( )。

A 、<2% B 、<3% C 、>5% D 、<5% 2．门窗过梁的作用是( )。

A 、装饰的作用 B 、承受砖墙的荷载 C 、 承受门窗上部墙的荷载 D 、承受楼板的荷载 3．当室内地面垫层为碎砖或灰土材料时，其水平防潮层的位置应设在（ ）。

A 、垫层高度范围内 B 、室内地面以下—0.06m 处 C 、垫层标高以下 D 、平齐或高于室内地面面层 4.预制钢筋混凝土楼板在承重墙上的搁置长度应不小于( )。

建筑识图与构造考试试题与答案1、下面既属承重构件，又是围护构件的是（）。

A、墙、屋顶B、基础、楼板C、屋顶、基础D、门窗、墙答案：A2、建筑物设计年限为50年，适用于（）。

A、临时建筑B、普通住房C、纪念性建筑D、易于替换的结构构件答案：B3、下列铅笔中，硬度最大的是（）。

A、HB、2HC、BD、2B答案：B4、建筑物中楼梯常用的坡度是（）。

A、20oB、30oC、40oD、45o答案：B5、民用建筑窗洞口的宽度和高度均应采用（）模数。

A、30mmB、300mmC、60mmD、600mm答案：B6、不属于结构设计总说明主要内容的是（）。

A、图纸目录B、工程概况C、主要结构材料D、结构要点和施工要求答案：D7、对于砌块长度方向的错缝搭接有一定要求，中型空心砌块上下皮的搭接长度应不小于（）mm。

A、90B、150C、100D、60答案：B8、在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（）A、线B、素线C、母线D、子线答案：B9、残疾人通行坡道的坡度不应大于（）。

A、1：12B、1：10C、1：8D、1：6答案：A10、建筑物最下面的部分是（）。

A、首层地面B、首层墙或柱C、基础D、地基答案：C11、长仿宋体的字高与字宽比值为（）。

A、1B、1.4C、1.5D、√2答案：D12、哪个不属于变形缝的类型有（）A、伸缩缝B、沉降缝C、抗震缝D、弹性缝答案：D13、装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、20mmB、25mmC、30mmD、40mm答案：A14、全地下室是指埋置深度为地下室净高的（）以上。

A、1/3B、1/2C、1/4D、1/5答案：B15、肋梁式楼盖荷载的传递途径为（）。

A、板一次梁一主梁一墙B、次梁一主梁一板一墙C、板一主梁一次梁一墙 D:、主梁一次梁一板一墙答案：A16、普通粘土砖的重量为（）。

A、1斤B、5斤C、10斤D、20斤答案：B17、阳台是由（）组成。

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与构造试题与参考答案一、单选题（共100题，每题1分，共100分）1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开，移去观察者和剖切平面之间的形体，对余下形体所作的投影图称为。

（）A、示意图B、剖面图C、详图D、断面图正确答案：B2.用来限定被标注的尺寸范围的是（）。

A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案：D3.下列的楼地面做法中，是块状材料的是（）。

A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案：A4.基础埋深不得过小，一般不小于（）。

A、300mmB、500mmC、200mmD、400mm正确答案：B5.下列的楼地面做法中，是块状材料的是 ( ) 。

A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案：C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。

A、20B、240C、120D、60正确答案：B7.半砖墙的实际厚度是 ( ) 。

A、125mmB、115mmC、120mmD、110mm正确答案：B8.墙体按施工方法分为（）。

A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案：A9.室内标高为-0.3m，条形基础基底标高为-1.8m，则基础埋深为（）。

A、1.8mB、0.3mC、2.1mD、1.5m正确答案：D10.在抗震设计中，确定箍筋肢数时要满足对柱纵筋（）。

A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案：A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、25mmB、40mmC、30mmD、20mm正确答案：D12.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案：B13.从基础开始到屋顶全部断开的变形缝是（）。

A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案：D14.三个投影均为斜直线的空间直线是（）。

《建筑识图与构造》考试一、单选题（共70题，每题1分，共70分）1、轴线间尺寸、建筑物形状、门窗洞的位置和尺寸等在（）中表示。

A、平面图B、剖面图C、总平面图D、立面图正确答案：A2、刚性基础主要包括那些基础（）A、钢筋混凝土基础、混凝土基础B、钢筋混凝土基础、砖基础、毛石基础C、钢筋混凝土基础、三合土基础D、混凝土基础、砖基础、毛石基础正确答案：D3、根据投影线之间的相互关系，可将投影分为（）。

A、中心投影和平行投影B、正投影和斜投影C、点投影和正投影D、中心投影和正投影正确答案：A4、按所用材料和受力特点，基础分为刚性和柔性两类，（）属于刚性基础。

A、钢筋混凝土筏形基础和条形基础B、砖基础和混凝土基础C、钢筋混凝土筏形基础和砖基础D、钢筋混凝土条形基础和砖基础正确答案：B5、下列有关踢脚构造，说法错误的是（）。

A、踢脚在设计施工时应尽量选用与地面材料相一致的面层材料。

B、踢脚的高度一般在120~150mm,有时为了突出墙面效果或防潮，也可将其延伸设置成墙裙的形式。

C、踢脚设置在外墙内侧或内墙两侧。

D、踢脚可以增强建筑物外墙的立面美观。

正确答案：D6、关于民用建筑高度与层数的划分的叙述，（）是错误的。

A、公共建筑不论层数超过24米者为高层B、10层及以上的住宅为高层C、公共建筑超过100米时为超高层D、住宅超过100米时为超高层正确答案：A7、当地下水位很高,基础不能埋在地下水位以上时,应将基础底面埋置在（）以下,从而减少和避免地下水的浮力和应响等。

A、最低水位20On1mB、最高与最低水位之间C^最高水位200mmD、最低水位50OnIm正确答案：A8、下列选项中，是建筑立面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的位置和尺寸C、外墙表面装修的做法D、门窗洞口、窗间墙等的平面尺寸正确答案：A9、图纸幅面，即图纸的基本尺寸，规定有（）种基本图幅，这些基本图幅有些还可以按要求加长。

完整版)建筑识图与构造试题及答案D．管道布置图E．排水接口图3、建筑工程的施工组织设计应包括( )。

A．施工方案B．安全生产方案C．物资采购方案D．质量控制方案E．环境保护方案4、建筑物的防水材料主要包括( )。

A．沥青防水材料B．聚氨酯防水材料C．水泥防水材料D．聚乙烯防水材料E．丙烯酸防水材料一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于16m，建筑总高度大于100m时为超高层建筑。

2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为框架结构。

3．一般建筑跨度30m以上的大跨度建筑采用空间结构。

4．建筑物的耐久等级为二级时其耐久年限为50~100年，适用于一般性建筑。

5．建筑物的设计使用年限为50年，适用普通房屋和构筑物。

6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限1小时以上的非燃烧体。

7．大型门诊楼属于二级工程等级。

8．模数60M的数值是6000mm，经常用于柱距或开间。

9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看建筑平面图。

10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是房屋的开间、进深。

11．下列选项中，不是建筑剖面图所表达的内容的是外墙表面装修的做法。

12．基础埋深不得过小，一般不小于300mm。

二.多选题(每小题3分,共12分)1、建筑物材料使用效果主要可从实用性、耐久性、经济性、装饰效果、环保性方面来评价。

2、室内排水施工图的组成主要包括排水平面图、纵断面图、系统轴侧图、管道布置图、排水接口图。

3、建筑工程的施工组织设计应包括施工方案、安全生产方案、物资采购方案、质量控制方案、环境保护方案。

4、建筑物的防水材料主要包括沥青防水材料、聚氨酯防水材料、水泥防水材料、聚乙烯防水材料、丙烯酸防水材料。

地下室层4.电动机、传动机构、轿厢5.采光、通风、美观四．判断题（FTFFTFTFFF）五．解释题1.伸缩缝是建筑物中为避免由于温度变化引起的热胀冷缩而设置的缝隙，可以缓解建筑物的变形和开裂。
