理论力学题库第4章

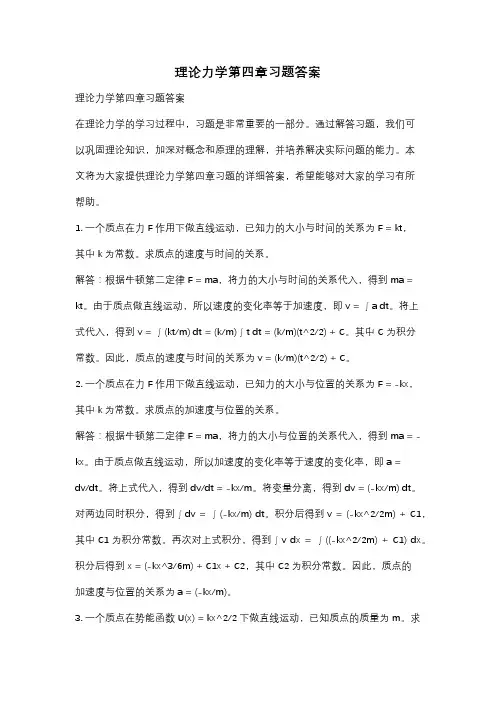

理论力学第四章习题答案理论力学第四章习题答案在理论力学的学习过程中，习题是非常重要的一部分。

通过解答习题，我们可以巩固理论知识，加深对概念和原理的理解，并培养解决实际问题的能力。

本文将为大家提供理论力学第四章习题的详细答案，希望能够对大家的学习有所帮助。

1. 一个质点在力F作用下做直线运动，已知力的大小与时间的关系为F = kt，其中k为常数。

求质点的速度与时间的关系。

解答：根据牛顿第二定律F = ma，将力的大小与时间的关系代入，得到ma = kt。

由于质点做直线运动，所以速度的变化率等于加速度，即v = ∫a dt。

将上式代入，得到v = ∫(kt/m) dt = (k/m)∫t dt = (k/m)(t^2/2) + C。

其中C为积分常数。

因此，质点的速度与时间的关系为v = (k/m)(t^2/2) + C。

2. 一个质点在力F作用下做直线运动，已知力的大小与位置的关系为F = -kx，其中k为常数。

求质点的加速度与位置的关系。

解答：根据牛顿第二定律F = ma，将力的大小与位置的关系代入，得到ma = -kx。

由于质点做直线运动，所以加速度的变化率等于速度的变化率，即a =dv/dt。

将上式代入，得到dv/dt = -kx/m。

将变量分离，得到dv = (-kx/m) dt。

对两边同时积分，得到∫dv = ∫(-kx/m) dt。

积分后得到v = (-kx^2/2m) + C1，其中C1为积分常数。

再次对上式积分，得到∫v dx = ∫((-kx^2/2m) + C1) dx。

积分后得到x = (-kx^3/6m) + C1x + C2，其中C2为积分常数。

因此，质点的加速度与位置的关系为a = (-kx/m)。

3. 一个质点在势能函数U(x) = kx^2/2下做直线运动，已知质点的质量为m。

求质点的速度与位置的关系。

解答：根据势能函数U(x) = kx^2/2，可以求得力的大小与位置的关系为F = -dU(x)/dx = -kx。

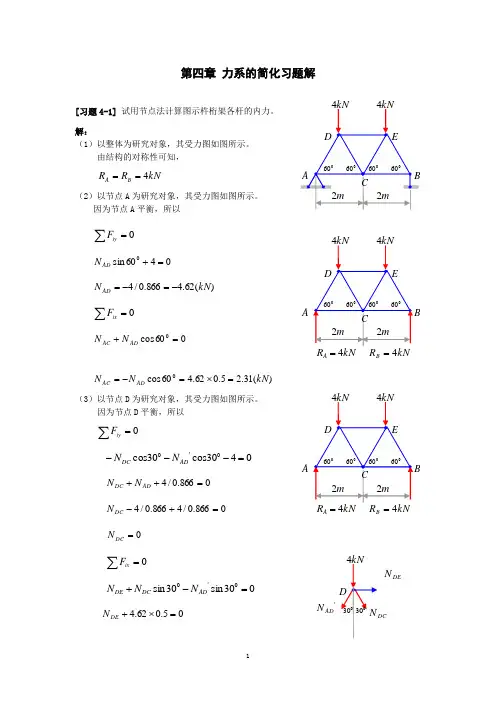

第四章 力系的简化习题解[习题4-1] 试用节点法计算图示杵桁架各杆的内力。

解：（1）以整体为研究对象，其受力图如图所示。

由结构的对称性可知， kN R R B A 4==（2）以节点A 为研究对象，其受力图如图所示。

因为节点A 平衡，所以0=∑iyF0460sin 0=+AD N)(62.4866.0/4kN N AD -=-=0=∑ixF060cos 0=+AD AC N N)(31.25.062.460cos 0kN N N AD AC =⨯=-= （3）以节点D 为研究对象，其受力图如图所示。

因为节点D 平衡，所以 0=∑iyF0430cos 30cos 0'0=---AD D C N N 0866.0/4=++AD D C N N 0866.0/4866.0/4=+-D C N0=DC N0=∑ixF030sin 30sin 0'0=-+AD D C D E N N N 05.062.4=⨯+DE NkN4)(akN4AB RkN 2AC23N A )(31.2kN N DE -=（4）根据对称性可写出其它杆件的内力如图所示。

[习题4-2] 用截面法求图示桁架指定杆件 的内力。

解：(a)（1）求支座反力以整体为研究对象，其受力图如图所示。

由对称性可知，kN R R B A 12==(2)截取左半部分为研究对象，其受力图 如图所示。

因为左半部分平衡，所以0)(=∑i CF M0612422843=⨯-⨯+⨯+⨯N 063243=⨯-++N )(123kN N =kN2AC23N A0=∑ixF0cos cos 321=++N N N αθ01252252421=+⋅+⋅N N012515221=+⋅+⋅N N0512221=++N N ……..(1) 0=∑iyF02812sin sin 21=--++αθN N025*******=+⋅+⋅N N02525121=+⋅+⋅N N052221=++N N0544221=++N N ……..(2) 05832=-N)(963.53/582kN N ==)(399.1652963.5252221kN N N -=-⨯-=--=解：（b ）截取上半部分为研究对象，其受力图如图所示。

第一章静力学基础一、是非题1．力有两种作用效果，即力可以使物体的运动状态发生变化，也可以使物体发生变形。

（）2．在理论力学中只研究力的外效应。

（）3．两端用光滑铰链连接的构件是二力构件。

（）4．作用在一个刚体上的任意两个力成平衡的必要与充分条件是：两个力的作用线相同，大小相等，方向相反。

（）5．作用于刚体的力可沿其作用线移动而不改变其对刚体的运动效应。

（）6．三力平衡定理指出：三力汇交于一点，则这三个力必然互相平衡。

（）7．平面汇交力系平衡时，力多边形各力应首尾相接，但在作图时力的顺序可以不同。

（）8．约束力的方向总是与约束所能阻止的被约束物体的运动方向一致的。

（）二、选择题1．若作用在A点的两个大小不等的力F1和F2，沿同一直线但方向相反。

则其合力可以表示为。

①F1－F2；②F2－F1；③F1＋F2；2．作用在一个刚体上的两个力F A、F B，满足F A=－F B的条件，则该二力可能是。

①作用力和反作用力或一对平衡的力；②一对平衡的力或一个力偶。

③一对平衡的力或一个力和一个力偶；④作用力和反作用力或一个力偶。

3．三力平衡定理是。

①共面不平行的三个力互相平衡必汇交于一点；②共面三力若平衡，必汇交于一点；③三力汇交于一点，则这三个力必互相平衡。

4．已知F1、F2、F3、F4为作用于刚体上的平面共点力系，其力矢关系如图所示为平行四边形，由此。

①力系可合成为一个力偶；②力系可合成为一个力；③力系简化为一个力和一个力偶；④力系的合力为零，力系平衡。

5．在下述原理、法则、定理中，只适用于刚体的有。

①二力平衡原理；②力的平行四边形法则；③加减平衡力系原理；④力的可传性原理；⑤作用与反作用定理。

三、填空题1．二力平衡和作用反作用定律中的两个力，都是等值、反向、共线的，所不同的是。

2．已知力F沿直线AB作用，其中一个分力的作用与AB成30°角，若欲使另一个分力的大小在所有分力中为最小，则此二分力间的夹角为度。

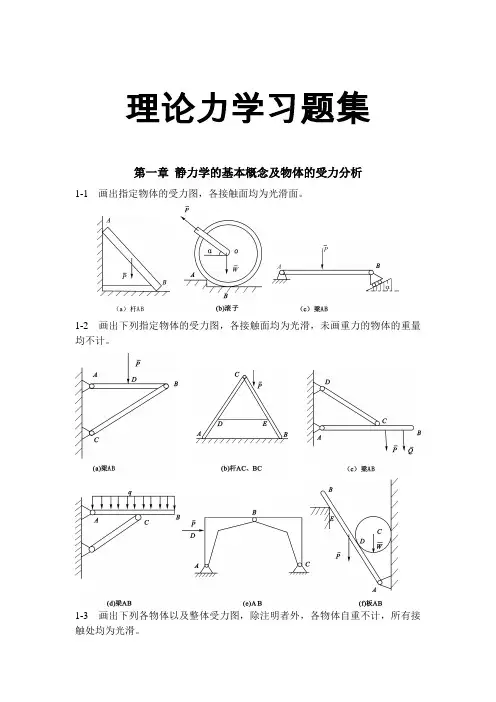

理论力学习题集第一章静力学的基本概念及物体的受力分析1-1 画出指定物体的受力图，各接触面均为光滑面。

1-2 画出下列指定物体的受力图，各接触面均为光滑，未画重力的物体的重量均不计。

1-3 画出下列各物体以及整体受力图，除注明者外，各物体自重不计，所有接触处均为光滑。

(a) (b)(c) (d)(e) (f)第二章平面一般力系2-1 物体重P=20kN，用绳子挂在支架的滑轮B上，绳子的另一端接在铰车D 上，如图所示。

转动铰车，物体便能升起，设滑轮的大小及滑轮转轴处的摩擦忽略不计，A、B、C三处均为铰链连接。

当物体处于平衡状态时，试求拉杆AB和支杆CB所受的力。

2-2 用一组绳悬挂重P=1kN的物体，求各绳的拉力。

2-3 某桥墩顶部受到两边桥梁传来的铅直力P1=1940kN，P2=800kN及制动力T=193kN，桥墩自重W=5280kN，风力Q=140kN。

各力作用线位置如图所示，求将这些力向基底截面中心O简化的结果，如能简化为一合力，试求出合力作用线的位置。

2-4 水平梁的支承和载荷如图所示，试求出图中A、B处的约束反力。

2-5 在图示结构计算简图中，已知q=15kN/m，求A、B、C处的约束力。

2-6 图示平面结构，自重不计，由AB、BD、DFE三杆铰接组成，已知：P=50kN，M=40kN·m，q=20kN/m，L=2m，试求固定端A的反力。

图2-6 图2-72-7 求图示多跨静定梁的支座反力。

2-8 图示结构中各杆自重不计，D、E处为铰链，B、C为链杆约束，A为固定端，已知：q G=1kN/m，q=1kN/m，M=2kN·m，L1=3m，L2=2m，试求A、B、C 处约束反力。

图2-8 图2-92-9 支架由两杆AO、CE和滑轮等组成，O、B处为铰链，A、E是固定铰支座，尺寸如图，已知：r=20cm，在滑轮上吊有重Q=1000N的物体，杆及轮重均不计，试求支座A和E以及AO杆上的O处约束反力。

(b)第4章 运动分析基础4－1 小环A 套在光滑的钢丝圈上运动，钢丝圈半径为R （如图所示）。

已知小环的初速度为v 0，并且在运动过程中小环的速度和加速度成定角θ，且 0 ＜ θ ＜2π，试确定小环A 的运动规律。

解：Rv a a 2nsin ==θ，θsin 2R v a =θθtan cos d d 2tR v a tv a ===，⎰⎰=t v v t R vv 02d tan 1d 0θ t v R R v t s v 00tan tan d d -==θθ⎰⎰-=t s t t v R R v s 0000d tan tan d θθtv R R R s 0tan tan ln tan -=θθθ4－2 已知运动方程如下，试画出轨迹曲线、不同瞬时点的 1．⎪⎩⎪⎨⎧-=-=225.1324tt y tt x ， 2．⎩⎨⎧==t y t x 2cos 2sin 3解：1．由已知得 3x = 4y （1） ⎩⎨⎧-=-=t y t x3344 t v 55-=⎩⎨⎧-=-=34y x5-=a 为匀减速直线运动，轨迹如图（a ），其v 、a 图像从略。

2．由已知，得2arccos 213arcsin y x =化简得轨迹方程：2942x y -=（2）轨迹如图（b ），其v 、a 图像从略。

4－3 点作圆周运动，孤坐标的原点在O 点，顺钟向为孤坐标的正方向，运动方程为221Rt sπ=，式中s 以厘米计，t 以秒计。

轨迹图形和直角坐标的关系如右图所示。

当点第一次到达y 坐标值最大的位置时，求点的加速度在x 和y 轴上的投影。

解：Rt s v π== ，R v a π==t ，222n Rt Rv a π==y 坐标值最大的位置时：R Rt s 2212ππ==，12=∴tR a a x π==t ，R a y 2π-=4－4 滑块A ，用绳索牵引沿水平导轨滑动，绳的另一端绕在半径为r 的鼓轮上，鼓轮以匀角速度ω转动，如图所示。

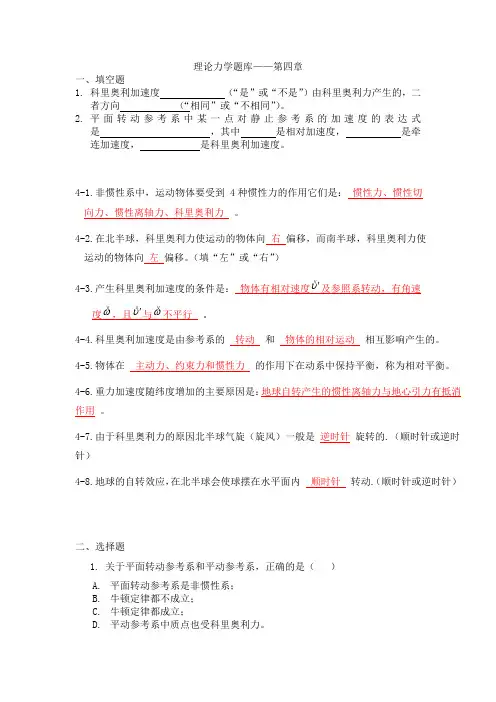

理论力学题库——第四章一、填空题1. 科里奥利加速度 （“是”或“不是”）由科里奥利力产生的，二者方向 （“相同”或“不相同”）。

2. 平面转动参考系中某一点对静止参考系的加速度的表达式是 ，其中 是相对加速度， 是牵连加速度， 是科里奥利加速度。

4-1.非惯性系中，运动物体要受到 4种惯性力的作用它们是： 惯性力、惯性切向力、惯性离轴力、科里奥利力 。

4-2.在北半球，科里奥利力使运动的物体向 右 偏移，而南半球，科里奥利力使运动的物体向 左 偏移。

（填“左”或“右”）4-3.产生科里奥利加速度的条件是： 物体有相对速度υ'v及参照系转动，有角速度ωv ，且υ'v 与ωv不平行 。

4-4.科里奥利加速度是由参考系的 转动 和 物体的相对运动 相互影响产生的。

4-5.物体在 主动力、约束力和惯性力 的作用下在动系中保持平衡，称为相对平衡。

4-6.重力加速度随纬度增加的主要原因是：地球自转产生的惯性离轴力与地心引力有抵消作用 。

4-7.由于科里奥利力的原因北半球气旋（旋风）一般是 逆时针 旋转的.（顺时针或逆时针）4-8.地球的自转效应，在北半球会使球摆在水平面内 顺时针 转动.（顺时针或逆时针）二、选择题1. 关于平面转动参考系和平动参考系，正确的是（ ） A. 平面转动参考系是非惯性系； B. 牛顿定律都不成立； C. 牛顿定律都成立；D.平动参考系中质点也受科里奥利力。

2. 下列关于非惯性系的说法中正确的是：【C 】A 惯性离心力与物体的质量无关；B 科里奥利力与物体的相对运动无关；C 科里奥利力是参考系的转动与物体相对与参考系的运动引起的；D 科里奥利力使地球上南半球河流右岸冲刷比左岸严重。

3. 科里奥利力的产生与下列哪个因素无关？【B 】A 参照系的转动；B 参照系的平动；C 物体的平动；D 物体的转动。

4. 在非惯性系中如果要克服科里奥利力的产生，需要：【D 】A 物体作匀速直线运动；B 物体作匀速定点转动；C 物体作匀速定轴转动；D 物体静止不动。

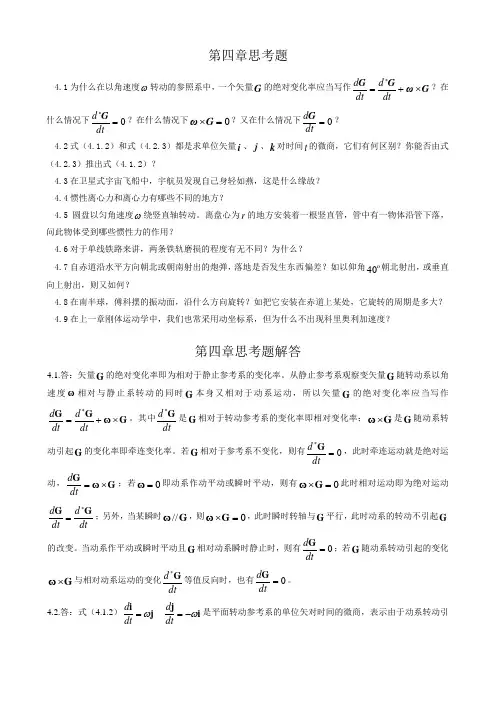

第四章思考题4.1为什么在以角速度ω转动的参照系中，一个矢量G 的绝对变化率应当写作G ωG G ⨯+=*dtd dt d ？在什么情况下0=*dtd G ？在什么情况下0=⨯G ω？又在什么情况下0=dt d G ？ 4.2式（4.1.2）和式（4.2.3）都是求单位矢量i 、j 、k 对时间t 的微商，它们有何区别？你能否由式（4.2.3）推出式（4.1.2）？4.3在卫星式宇宙飞船中，宇航员发现自己身轻如燕，这是什么缘故？4.4惯性离心力和离心力有哪些不同的地方？4.5圆盘以匀角速度ω绕竖直轴转动。

离盘心为r 的地方安装着一根竖直管，管中有一物体沿管下落，问此物体受到哪些惯性力的作用？4.6对于单线铁路来讲，两条铁轨磨损的程度有无不同？为什么？4.7自赤道沿水平方向朝北或朝南射出的炮弹，落地是否发生东西偏差？如以仰角 40朝北射出，或垂直向上射出，则又如何？4.8在南半球，傅科摆的振动面，沿什么方向旋转？如把它安装在赤道上某处，它旋转的周期是多大？4.9在上一章刚体运动学中，我们也常采用动坐标系，但为什么不出现科里奥利加速度？第四章思考题解答4.1.答：矢量G 的绝对变化率即为相对于静止参考系的变化率。

从静止参考系观察变矢量G 随转动系以角速度ω相对与静止系转动的同时G 本身又相对于动系运动，所以矢量G 的绝对变化率应当写作G ωG G ⨯+=*dt d dt d 。

其中dtd G *是G 相对于转动参考系的变化率即相对变化率；G ω⨯是G 随动系转动引起G 的变化率即牵连变化率。

若G 相对于参考系不变化，则有0=*dtd G ，此时牵连运动就是绝对运动，G ωG ⨯=dtd ；若0=ω即动系作动平动或瞬时平动，则有0=⨯G ω此时相对运动即为绝对运动 dtd dt d G G *=；另外，当某瞬时G ω//，则0=⨯G ω，此时瞬时转轴与G 平行，此时动系的转动不引起G 的改变。

当动系作平动或瞬时平动且G 相对动系瞬时静止时，则有0=dtd G ；若G 随动系转动引起的变化G ω⨯与相对动系运动的变化dt d G *等值反向时，也有0=dt d G 。

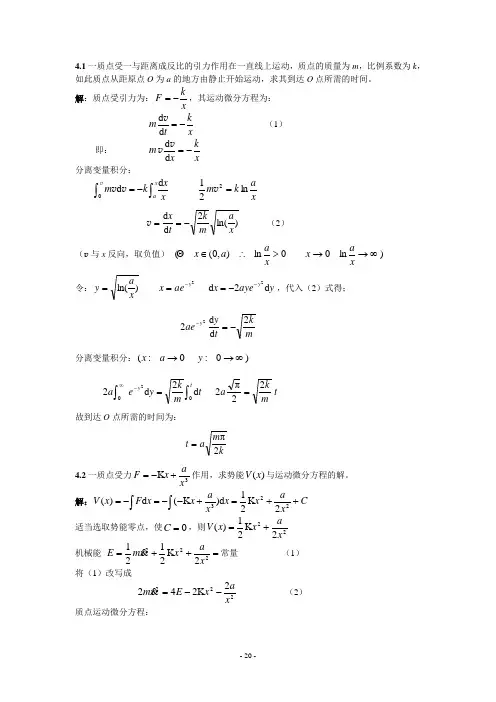

4.1一质点受一与距离成反比的引力作用在一直线上运动，质点的质量为m ，比例系数为k ，如此质点从距原点O 为a 的地方由静止开始运动，求其到达O 点所需的时间。

解：质点受引力为：xk F -=，其运动微分方程为：xk tm-=d d v （1）即： x k xm -=d d v v分离变量积分：⎰⎰-=x axx k m d d 0v v vxa k m ln212=v)ln(2d d xa mk tx -==v （2）（v 与x 反向，取负值） )ln00ln ),0((∞→→>∴∈xa x xa a x令：y ayex aex xa y yyd 2d )ln(22---===，代入（2）式得；mk ty aey2d d 22-=-分离变量积分：)0:0:(∞→→y a x⎰⎰=-∞t yt mk y ea 0d 2d 22t mk a22π2=故到达O 点所需的时间为： km a t 2π=4.2一质点受力3K xa x F +-=作用，求势能)(x V 与运动微分方程的解。

解：C x a x x xa x x F x V ++=+--=-=⎰⎰2232K 21d )K (d )(适当选取势能零点，使0=C ，则222K 21)(xa x x V +=机械能 =++=2222K 2121xa x xm E 常量 （1）将（1）改写成2222K 242xa x E xm --= （2）质点运动微分方程：32K xa x xm +-= 22K 22xa x xmx +-=⇒ （3）（3）+（2）得22K 44)(2x E xx x m -=+ 即0)K(K 4d d 2222=-+E x mtx （4）（4）式通解：⎪⎪⎭⎫⎝⎛++=02 K2cos K θt m A Ex当0=x时，222K 21xa x E += 解得KK K)(2max 2a EE x -+=，KK 2aEA -=所以 ⎪⎪⎭⎫⎝⎛+-+=022K2cos KK Kθt m aE E x4.3若质点受有心力作用而在圆θcos 2a r =上运动时，则5228rh ma F -=，式中m 为质量，h 为速度矩。

一、填空题（每题4分）1、升降机安全装置的计算简图如图，已知墙壁与滑块之间的静摩擦系数为f，构件自重不计，为保证安全制动，α角与f的关系应满足____________。

2、如图所示锻锤，高度h=200mm。

锻锤工作时，受力F作用，工件给它的反作用力F' 有偏心。

已知F=F'=1000kN，偏心距e=20mm，锻锤将与导轨在左侧上面的B点和右侧下面的A接触，接触处的压力大小为____________。

3、半径为r的圆轮沿水平直线轨道作匀速纯滚动，轮心O的速度等于v O，图示瞬时，轮缘上最低点C的速度大小等于_______________；加速度大小与方向分别是___________。

vO4. 平面一般力系具有_________个独立平衡方程，平面平行力系具有_________个独立平衡方程5. 已知力F作用在长方体的右侧面内，各棱边尺寸分别为a、b、c，各坐标轴分别如图示，此力在z轴上的投影等于__________；此力对z轴之矩等于_____________。

二、计算题（本题15分）气动夹具简图，气缸固定在支架上，已知活塞受到向下的总压力F=7.5kN。

四杆AB、BC、AD、DE均为铰链连接，B、D为两个滚轮。

不计杆和轮的重量及各处摩擦，BC、AB、DA和DE是二力杆，图示位置，α=120º，β=30 º，机构平衡，试求工件所承受的压力。

三、计算题（本题10分）如图所示，钥匙的截面为直角三角形，其直角边AB = d1，BC = d2。

设在钥匙上作用一个力偶矩为M的力偶。

试求其顶点A、B和C对锁孔边上的压力。

不计摩擦，且钥匙与锁孔之间的缝隙很小。

四、计算题（本题15分）图示曲柄滑道机构中，曲柄长OA=10cm，以匀角速度ω=20rad/s绕轴O转动，通过铰接在曲柄上的滑块A带动“T”型杆BCDE作往复运动。

求当曲柄与水平线夹角φ=45°时，求“T”型杆的速度和加速度。

2014级理论力学期末考试试题题库理论力学试题第一章物系受力分析画图题1、2、3、4、5、第二章平面汇交力系计算题1、2、3、4、5、6、7、第三章平面任意力系计算题2、4、5、7、8、第四章空间力系计算题1、2、3、4、5、6、第五章静力学综合填空题1、作用在刚体上某点的力，可以沿着其作用线移动到刚体上任意一点，并不改变它对刚体的作用效果。

2、光滑面约束反力方向沿接触面公法线指向被约束物体。

3、光滑铰链、中间铰链有1个方向无法确定的约束反力,通常简化为方向确定的 2 个反力。

4、只受两个力作用而处于平衡的刚体，叫二力构件,反力方向沿二力作用点连线。

5、约束力的方向与该约束所能阻碍的位移方向相反 .6、柔软绳索约束反力方向沿绳索 ,指向背离被约束物体.7、在平面只要保持力偶矩和转动方向不变，可以同时改变力偶中力的大小和力臂的长短，则力偶对刚体的作用效果不变。

8、力偶的两个力在任一坐标轴上投影的代数和等于零，它对平面的任一点的矩等于力偶矩，力偶矩与矩心的位置无关。

9、同一平面的两个力偶,只要力偶矩相等,则两力偶彼此等效.10、平面汇交力系可简化为一合力 ,其大小和方向等于各个力的矢量和,作用线通过汇交点.11、平面汇交力系是指力作用线在同一平面 ,且汇交与一点的力系.12、空间平行力系共有 3 个独立的平衡方程.13、空间力偶对刚体的作用效果决定于力偶矩大小、力偶作用面方位、力偶的转向三个因素。

14、空间任意力系有 6 个独立的平衡方程.15、空间汇交力系的合力等于各分力的矢量和,合力的作用线通过汇交点 . 第五章静力学综合摩擦填空题1、当作用在物体上的全部主动力的合力作用线与接触面法线间的夹角小于摩擦角时，不论该合力大小如何，物体总是处于平衡状态，这种现象称为自锁现象.2、答案：50N3、答案：φm/24、静摩擦力Fs的方向与接触面间相对滑动趋势的方向相反，其值满足__0<=F S<=F MAX摩擦现象分为滑动摩擦和__滚动摩阻__两类。
