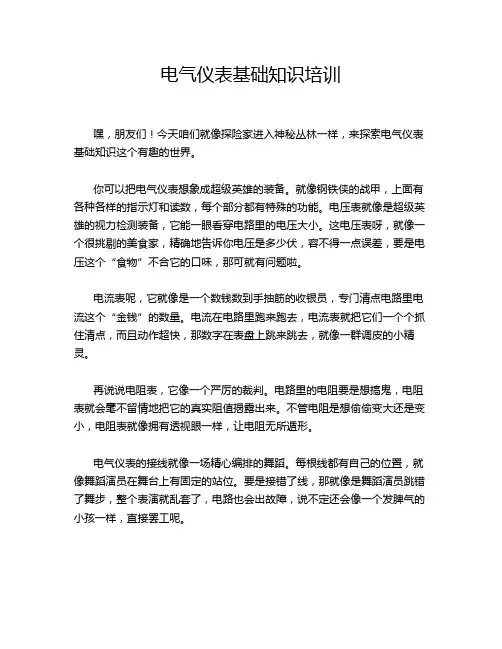

电气仪表基础知识培训嘿，朋友们！今天咱们就像探险家进入神秘丛林一样，来探索电气仪表基础知识这个有趣的世界。

你可以把电气仪表想象成超级英雄的装备。

就像钢铁侠的战甲，上面有各种各样的指示灯和读数，每个部分都有特殊的功能。

电压表就像是超级英雄的视力检测装备，它能一眼看穿电路里的电压大小。

这电压表呀，就像一个很挑剔的美食家，精确地告诉你电压是多少伏，容不得一点误差，要是电压这个“食物”不合它的口味，那可就有问题啦。

电流表呢，它就像是一个数钱数到手抽筋的收银员，专门清点电路里电流这个“金钱”的数量。

电流在电路里跑来跑去，电流表就把它们一个个抓住清点，而且动作超快，那数字在表盘上跳来跳去，就像一群调皮的小精灵。

再说说电阻表，它像一个严厉的裁判。

电路里的电阻要是想搞鬼，电阻表就会毫不留情地把它的真实阻值揭露出来。

不管电阻是想偷偷变大还是变小，电阻表就像拥有透视眼一样，让电阻无所遁形。

电气仪表的接线就像一场精心编排的舞蹈。

每根线都有自己的位置，就像舞蹈演员在舞台上有固定的站位。

要是接错了线，那就像是舞蹈演员跳错了舞步，整个表演就乱套了，电路也会出故障，说不定还会像一个发脾气的小孩一样，直接罢工呢。

而仪表的精度呢，就像是射击运动员的命中率。

精度高的仪表就像神枪手，每次都能准确命中目标，误差超级小。

要是精度低的仪表，就像个刚学射击的新手，总是偏离目标，给出的数值也让人不太放心。

还有那些仪表的刻度，像是一把特殊的尺子。

不过这尺子可不像咱们平时用的那么简单。

有的刻度密密麻麻，就像一群小蚂蚁排着队，你得瞪大眼睛仔细看才能读准数值。

电气仪表的校准也是个很有趣的事儿。

就像给一匹马调整马镫的长度，得让它刚刚好适合骑手。

校准仪表就是要让它在最佳状态下工作，这样它给出的数据才准确可靠。

学习电气仪表基础知识，就像是在玩一场超级有趣的解谜游戏。

每个仪表的原理、功能、接线都是一个小谜题，当你解开一个又一个谜题的时候，那种成就感就像登上了山顶看到了最美的风景一样。

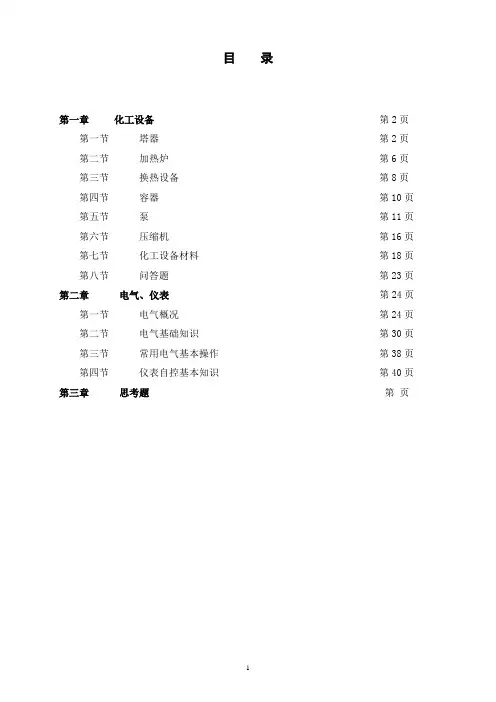

目录第一章化工设备第2页第一节塔器第2页第二节加热炉第6页第三节换热设备第8页第四节容器第10页第五节泵第11页第六节压缩机第16页第七节化工设备材料第18页第八节问答题第23页第二章电气、仪表第24页第一节电气概况第24页第二节电气基础知识第30页第三节常用电气基本操作第38页第四节仪表自控基本知识第40页第三章思考题第页第二章 电气、仪器第一节 电气概况炼化部供电系统变配电所合计有80所，包括35KV 总降7座：化一总降、芳联总降、乙烯总降、炼化总降、渣油总降、常减压总降和陈山总降。

这些变配电所担负着炼化部各装置生产用电，年用电量90亿度。

炼化部35KV 总降主结线方式主要有内桥式和全桥式两种，内桥式结线方式适用于没有穿越功率的终端降压变电所，全桥式结线方式是根椐操作灵活性和结合内、外桥式结线方式演变而成。

重要生产装置的35KV 总降釆用扩大的全桥式或内桥式结线方式，其中化一总降、炼化总降、渣油总降、常减压总降和陈山总降为（扩大的）内桥式结线方式；乙烯总降和芳联总降为（扩大的）全桥式结线方式。

乙烯总降和渣油总降当初建成时各为2路35KV 电源，随着生产装置对供电负荷需求增加和供电可靠性要求的提高，现正逐步改为3路电源供电，主结线方式为扩大的内桥式结线方式。

下面就化一总降和芳联总降为例，对二种结线方式的一次系统、继电保护配置、安全自动装置配置和计算定值分析继电保护配置的差异等方面做一些介绍。

2.1.1 一次结线方式比较(1) 化一总降主结线方式为扩大的内桥式结线方式，如图1所示，其跨桥连接靠近变压器侧，省掉变压器回路的断路器，仅装隔离开关。

适用于一路电源对应一台主变的运行方式，这种方式主结线简单，35KV 进线开关又兼主变开关。

运行方式：正常运行时，35KV 和6KV 分段开关断开，一条线路对应一台主变供电运行；当任一回电源进线路或断路器故障或检修时，另二条线路和三台主变仍可继续供电；当任一台主变故障或检修时，相应的线路和母线陪停(因主变的保护控制电源取自主变6KV 开关)，另二条线路线对相应主变的可带全部负荷继续供电。

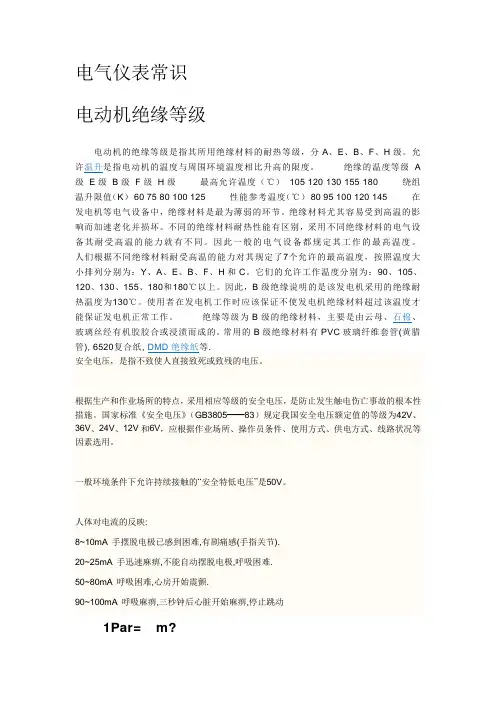

电气仪表常识电动机绝缘等级电动机的绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

允许温升是指电动机的温度与周围环境温度相比升高的限度。

绝缘的温度等级A 级E级B级F级H级最高允许温度（℃）105 120 130 155 180 绕组温升限值（K）60 75 80 100 125 性能参考温度（℃）80 95 100 120 145 在发电机等电气设备中，绝缘材料是最为薄弱的环节。

绝缘材料尤其容易受到高温的影响而加速老化并损坏。

不同的绝缘材料耐热性能有区别，采用不同绝缘材料的电气设备其耐受高温的能力就有不同。

因此一般的电气设备都规定其工作的最高温度。

人们根据不同绝缘材料耐受高温的能力对其规定了7个允许的最高温度，按照温度大小排列分别为：Y、A、E、B、F、H和C。

它们的允许工作温度分别为：90、105、120、130、155、180和180℃以上。

因此，B级绝缘说明的是该发电机采用的绝缘耐热温度为130℃。

使用者在发电机工作时应该保证不使发电机绝缘材料超过该温度才能保证发电机正常工作。

绝缘等级为B级的绝缘材料，主要是由云母、石棉、玻璃丝经有机胶胶合或浸渍而成的。

常用的B级绝缘材料有PVC玻璃纤维套管(黄腊管), 6520复合纸, DMD绝缘纸等.安全电压，是指不致使人直接致死或致残的电压。

根据生产和作业场所的特点，采用相应等级的安全电压，是防止发生触电伤亡事故的根本性措施。

国家标准《安全电压》（GB3805——83）规定我国安全电压额定值的等级为42V、36V、24V、12V和6V，应根据作业场所、操作员条件、使用方式、供电方式、线路状况等因素选用。

一般环境条件下允许持续接触的“安全特低电压”是50V。

人体对电流的反映:8~10mA 手摆脱电极已感到困难,有剧痛感(手指关节).20~25mA 手迅速麻痹,不能自动摆脱电极,呼吸困难.50~80mA 呼吸困难,心房开始震颤.90~100mA 呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动1Par= m?1MPa相当于多少公斤？没法划等号的，1Pa=1牛/平方米，一公斤的东西，F=Mg，g大约取10就可以，所以1公斤的东西F=10牛，按照公式，如果在1平方米的面积上承受1MPa的压力，那么F=P*S=1000000*1=1000000牛，质量M=F/10=100000千克，也就是100吨。

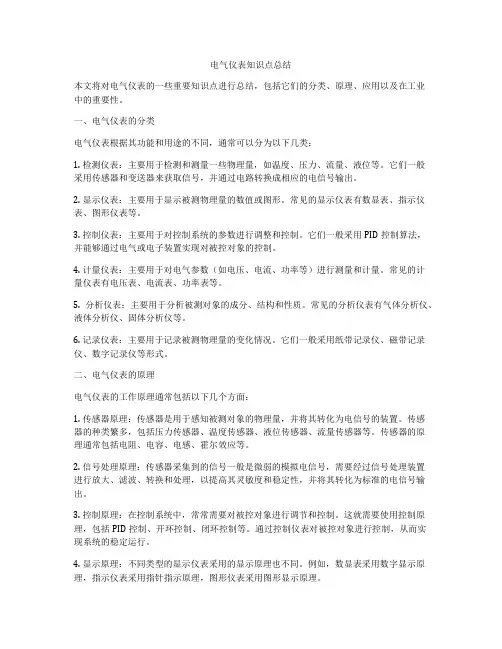

电气仪表知识点总结本文将对电气仪表的一些重要知识点进行总结，包括它们的分类、原理、应用以及在工业中的重要性。

一、电气仪表的分类电气仪表根据其功能和用途的不同，通常可以分为以下几类：1. 检测仪表：主要用于检测和测量一些物理量，如温度、压力、流量、液位等。

它们一般采用传感器和变送器来获取信号，并通过电路转换成相应的电信号输出。

2. 显示仪表：主要用于显示被测物理量的数值或图形。

常见的显示仪表有数显表、指示仪表、图形仪表等。

3. 控制仪表：主要用于对控制系统的参数进行调整和控制。

它们一般采用PID控制算法，并能够通过电气或电子装置实现对被控对象的控制。

4. 计量仪表：主要用于对电气参数（如电压、电流、功率等）进行测量和计量。

常见的计量仪表有电压表、电流表、功率表等。

5. 分析仪表：主要用于分析被测对象的成分、结构和性质。

常见的分析仪表有气体分析仪、液体分析仪、固体分析仪等。

6. 记录仪表：主要用于记录被测物理量的变化情况。

它们一般采用纸带记录仪、磁带记录仪、数字记录仪等形式。

二、电气仪表的原理电气仪表的工作原理通常包括以下几个方面：1. 传感器原理：传感器是用于感知被测对象的物理量，并将其转化为电信号的装置。

传感器的种类繁多，包括压力传感器、温度传感器、液位传感器、流量传感器等。

传感器的原理通常包括电阻、电容、电感、霍尔效应等。

2. 信号处理原理：传感器采集到的信号一般是微弱的模拟电信号，需要经过信号处理装置进行放大、滤波、转换和处理，以提高其灵敏度和稳定性，并将其转化为标准的电信号输出。

3. 控制原理：在控制系统中，常常需要对被控对象进行调节和控制。

这就需要使用控制原理，包括PID控制、开环控制、闭环控制等。

通过控制仪表对被控对象进行控制，从而实现系统的稳定运行。

4. 显示原理：不同类型的显示仪表采用的显示原理也不同。

例如，数显表采用数字显示原理，指示仪表采用指针指示原理，图形仪表采用图形显示原理。

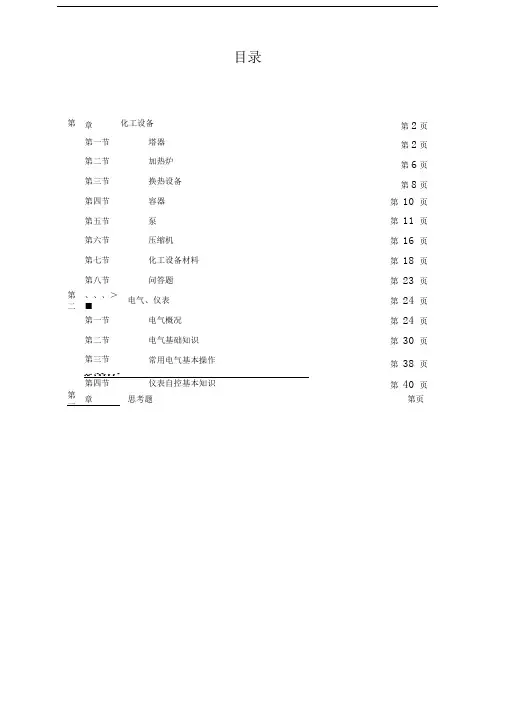

目录第一章化工设备第2页第一节塔器第2页第二节加热炉第6页第三节换热设备第8页第四节容器第10 页第五节泵第11 页第六节压缩机第16 页第七节化工设备材料第18 页第八节问答题第23 页第二、、、＞■电气、仪表第24 页第一节电气概况第24 页第二节电气基础知识第30 页第三节A-A T-i-n-r r r -常用电气基本操作第38 页第四节仪表自控基本知识第40 页第三章思考题第页第一章化工设备第一节塔器塔器是化工生产中实现气相和液相或液相和液相间传质的最重要的设备之一，设计压力低于lO.OMpa (包括真空)，设计温度高于—40C低于550C。

在塔器中所进行的工艺过程虽然各不相同，结构类型各异，但总的来说仅可划分为板式塔和填料塔两大类。

不论板式塔或填料塔，从设备设计的角度来看，其基本结构可以概括为：塔体，包括筒节、端盖和联接法兰等；内件，指塔板或填料及其支撑装置及喷淋装置；支座，一般均用裙式支座；附件，包括人孔、进出料接管、各类仪表接管、液体和气体的分配装置，以及塔外的扶梯、平台、保温层等。

塔按内件分为板式塔和填料塔。

下面以板式塔为例。

1.1.1塔体(筒体、封头、联接法兰等)(1)筒体：筒体由数段筒节拚焊而成。

常用来制造筒体的材料有16Mn R,20R,有时用0Cr18Ni9Ti 以及复合钢板。

(2)封头：常见的压力容器的封头又称端盖，有半球形、椭圆形、蝶形、锥形及平板等。

在实际生产中，大多数塔器采用椭圆形封头，而半球形封头受力最均匀，因而常用在高压容器上；平板封头应力突变最大，一般应用于常压容器。

1.1.2内件〔塔盘、各种气体液体出入管、除雾器、挡板及过滤器等〕塔盘结构型式很多，常见的有圆形泡罩、槽形泡罩塔盘，S型塔盘，舌型塔盘，浮阀塔盘，浮舌塔盘，浮动喷射塔盘以及筛孔塔盘，在石油、化工中，用的较多的是圆形泡罩、浮阀、浮舌和筛孔等几种。

这里就主要介绍浮阀和筛孔塔盘结构。

(1) 浮阀塔盘：浮阀按其结构又分为两大类：一是盘状浮阀，也就是浮阀是圆盘形，塔板上开圆孔，三条腿固定浮阀升高位置，另外是十字架固定升高位置，其中以FI 型为多。

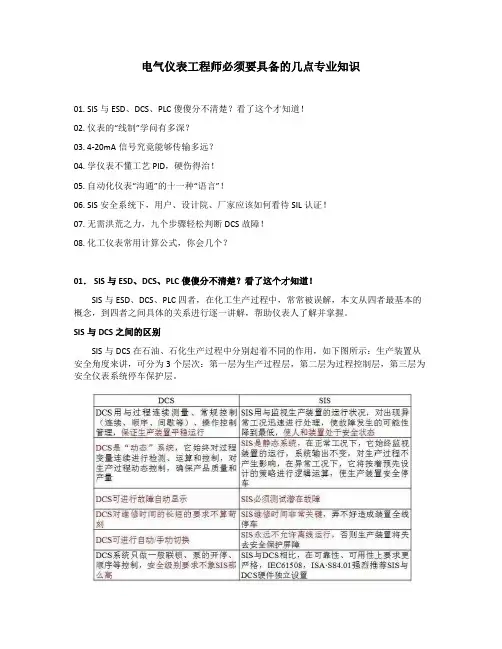

电气仪表工程师必须要具备的几点专业知识01. SIS与ESD、DCS、PLC傻傻分不清楚？看了这个才知道！02. 仪表的“线制”学问有多深？03. 4-20mA信号究竟能够传输多远？04. 学仪表不懂工艺PID，硬伤得治！05. 自动化仪表“沟通”的十一种“语言”！06. SIS安全系统下，用户、设计院、厂家应该如何看待SIL认证！07. 无需洪荒之力，九个步骤轻松判断DCS故障！08. 化工仪表常用计算公式，你会几个？01． SIS与ESD、DCS、PLC傻傻分不清楚？看了这个才知道！SIS与ESD、DCS、PLC四者，在化工生产过程中，常常被误解，本文从四者最基本的概念，到四者之间具体的关系进行逐一讲解，帮助仪表人了解并掌握。

SIS与DCS之间的区别SIS与DCS在石油、石化生产过程中分别起着不同的作用，如下图所示：生产装置从安全角度来讲，可分为3个层次：第一层为生产过程层，第二层为过程控制层，第三层为安全仪表系统停车保护层。

SIS与ESD之间的区别SIS是系统化的概念，更关注整体性的概念安全型的现场检测器件（变送器，仪表，传感器）-> 安全型 A -》安全型控制器-安全型的DO -》安全型的现场执行器件（安全关断阀，泄压阀，保护器等）。

而ESD通常是指，安全控制系统厂家生产的，安全型控制器，（CPU），IO，等纯控制系统的概念。

从本质上来讲，SIS 的硬件系统不光包括，SIS控制器及IO（例如 Triconex，HIMA，西门子400FH）。

还应包括所有跟控制器接口的其他输入部件，例如获得TUV SIL认证的传感器，变送器，检测装置；还应该包括所有输出部件，如获得 TUV SIL认证的执行器（液压安全执行器，气动安全执行器，电动型安全执行器），还应该有获得认证的现场设备。

要求严格的现场，阀门本体也必须是有TUV 证书的。

例如核电厂的安全阀不光是锅炉与压力容器质检合格，还应该有核检证书，还应该有 TUV的安规证书，明确标明是SIL几等级。

电气仪表安全操作常识范文一、引言在现代社会，电气仪表广泛应用于各个行业和领域。

但是，电气仪表的使用不当可能会导致事故的发生，对人员财产造成严重损失。

为了确保工作的安全进行，减少事故的发生，有必要对电气仪表的安全操作常识进行详细介绍。

二、电气仪表的基本知识1. 电气仪表的分类根据功能和用途的不同，电气仪表可以分为模拟仪表和数字仪表。

模拟仪表一般采用旋钮或指针进行显示，数字仪表采用数字显示屏进行显示。

2. 电气仪表的组成电气仪表通常包括传感器、信号处理模块、显示模块和控制模块。

其中，传感器用于感知所要测量的物理量，信号处理模块负责对传感器信号进行处理，显示模块用于显示测量结果，控制模块实现对被测对象的控制。

3. 电气仪表的安全等级分类根据电气仪表对工作环境和操作人员的要求不同，可以将电气仪表分为安全型、安装型和隔爆型。

其中，安全型仪表是可以直接与被测对象接触并工作的；安装型仪表是要求安装在控制箱等封闭的环境中工作的；隔爆型仪表则是应用于易燃易爆等危险场所的。

三、电气仪表的安全操作常识1. 发现故障及时停机在使用电气仪表过程中，如果出现异常现象，如显示不正常、报警等，应立即停机，并检查故障原因。

不得擅自拆解或修理仪表，应及时联系专业维修人员进行处理。

2. 定期检查电气仪表的工作状态为了确保电气仪表的正常工作，应定期检查仪表的工作状态。

检查内容包括是否有异常噪音、接线是否松动、显示是否准确等。

如发现问题，应及时进行维修或更换。

3. 注意操作规程在操作电气仪表之前，必须详细了解仪表的使用说明书和操作规程，并按照规程进行操作。

不得超负荷使用仪表，不得将过大的电流或电压接入仪表。

4. 注意防雷防静电在使用电气仪表时，应注意防雷防静电。

应安装防雷装置，使用静电垫等防静电装置，避免静电和雷击对仪表的影响。

5. 避免与湿度、温度等环境因素接触电气仪表通常要求在一定的环境条件下工作，如湿度、温度等。

在使用过程中，应避免与超出仪表工作条件的环境因素接触，以免影响仪表的性能。

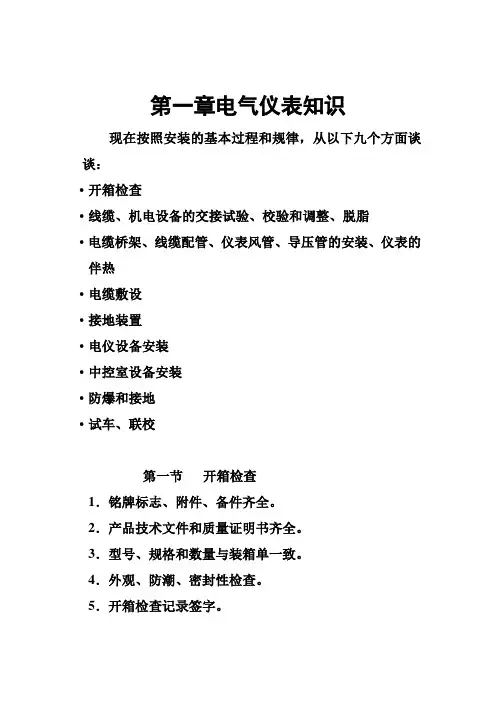

第一章电气仪表知识现在按照安装的基本过程和规律，从以下九个方面谈谈：·开箱检查·线缆、机电设备的交接试验、校验和调整、脱脂·电缆桥架、线缆配管、仪表风管、导压管的安装、仪表的伴热·电缆敷设·接地装置·电仪设备安装·中控室设备安装·防爆和接地·试车、联校第一节开箱检查1．铭牌标志、附件、备件齐全。

2．产品技术文件和质量证明书齐全。

3．型号、规格和数量与装箱单一致。

4．外观、防潮、密封性检查。

5．开箱检查记录签字。

第二节线缆、机电设备的交接试验、校验和调整、脱脂1．线缆交接试验1.1线芯直径和绝缘厚度检查1.1.1线芯直径检查：略1.1.2绝缘厚度检查BV型聚氯乙烯绝缘电线的绝缘层厚度规定见表格：（见GB50303-2002 建筑电气工程施工质量验收规范3.2.12节）2．线缆试验的交接试验2.1仪表电缆电缆（线）敷设前，应做外观及导通检查，并用直流500伏兆欧表测量绝缘电阻,其电阻值不应小于5兆欧；仪表补偿电缆(导线)的绝缘电阻应用100V兆欧表测量其芯线之间、芯线对地之间的绝缘电阻应大于5兆欧，当有特殊规定时应符合其规定。

祥见GB50093-2002仪表工程施工及验收规范 6.1. 2节P33页2.2电力电缆GB50150-2006电气装置安装工程电气设备交接试验标准P65页电力电缆线路，绝缘电阻值不得低于5兆欧,工作电压不得超过额定电压的15%。

特别说明见P140页。

3．机电设备的交接试验3.1电力变压器GB50150-2006电气装置安装工程电气设备交接试验标准P27页7.0.1 7.0.2第一条7.0.3 7.0.9。

线圈绝缘电阻经验值：冷态≥2MΩ/KV,热态≥1MΩ/KV,与初次相同条件下相比不能下降50%。

在10～30时℃吸收比(P10页1.0.8节)大于1.3，受潮或绝缘破损吸收比约为1。

绝缘油击穿电压60-220KV≥40KV,35KV及以下≥35KV。

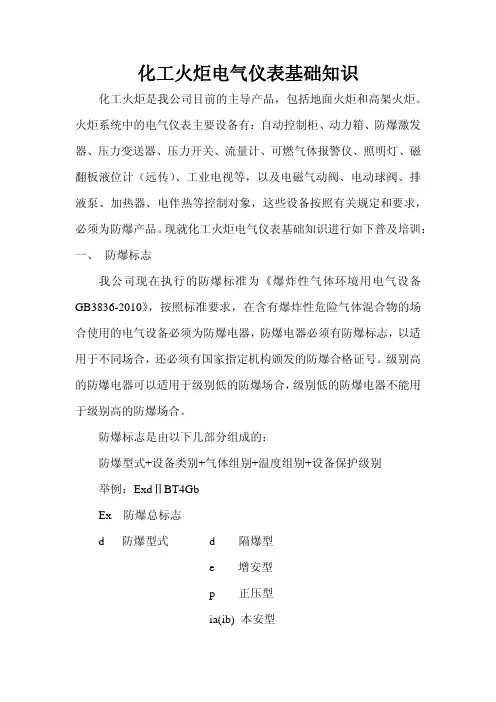

化工火炬电气仪表基础知识化工火炬是我公司目前的主导产品，包括地面火炬和高架火炬。

火炬系统中的电气仪表主要设备有：自动控制柜、动力箱、防爆激发器、压力变送器、压力开关、流量计、可燃气体报警仪、照明灯、磁翻板液位计（远传）、工业电视等，以及电磁气动阀、电动球阀、排液泵、加热器、电伴热等控制对象，这些设备按照有关规定和要求，必须为防爆产品。

现就化工火炬电气仪表基础知识进行如下普及培训：一、 防爆标志我公司现在执行的防爆标准为《爆炸性气体环境用电气设备GB3836-2010》，按照标准要求，在含有爆炸性危险气体混合物的场合使用的电气设备必须为防爆电器，防爆电器必须有防爆标志，以适用于不同场合，还必须有国家指定机构颁发的防爆合格证号。

级别高的防爆电器可以适用于级别低的防爆场合，级别低的防爆电器不能用于级别高的防爆场合。

防爆标志是由以下几部分组成的：防爆型式+设备类别+气体组别+温度组别+设备保护级别举例：ExdⅡBT4GbEx 防爆总标志d 防爆型式 d 隔爆型e 增安型p 正压型ia(ib) 本安型m 浇注型Ⅱ设备类别Ⅰ煤矿用Ⅱ工厂用B 气体组别按照气体最小引燃火花能量划分Ⅰ0.28mJ 典型气体：甲烷ⅡA 0.18mJ 典型气体：甲烷、丙烷、COⅡB 0.06mJ 典型气体：乙烯、城市煤气、二甲醚ⅡC 0.06mJ 典型气体：氢气、乙炔T4 温度组别气体引燃温度，电气设备表面温度要低于这个值。

T1 ＜450℃T2 300＜t≤450℃T3 200＜t≤300℃T4 135＜t≤200℃T5 100＜t≤135℃T6 85＜t≤100℃Gb 设备保护级别对应于不同的危险场所Ga 0区爆炸性气体混合物＞1000h/年Gb 1区爆炸性气体混合物10-1000h/年Gc 2区爆炸性气体混合物＜10h/年我公司目前拥有3个有自己知识产权的防爆产品，分别是：1、自动点火防爆控制柜型号：AICC防爆标志：ExdeⅡBT4防爆合格证号：81005192、B型防爆激发器型号：AJFQ-L20防爆标志：ExdⅡBT4防爆合格证号：81005653、C型防爆激发器型号：AJFQ- C50防爆标志：ExdⅡCT4防爆合格证号：8121196我公司的防爆激发器还获得国家发明专利，专利号：ZL201110146149.7我公司目前在火炬系统中主要用到的防爆产品有两个防爆等级：ExdⅡBT4和ExdⅡCT4，一般情况下，ExdⅡBT4的盖板是方的，而ExdⅡCT4的盖板是圆的，对于火炬自动控制柜，如要求防爆等级为ⅡCT4，则一般情况下为正压防爆。

电气仪表安全操作常识电气仪表在工业生产、家庭生活中起到了重要的作用，但是由于电气设备本身存在一定的危险性，如果不正确操作和使用将会引发事故和伤害。

因此，掌握电气仪表的安全操作常识显得尤为重要。

本文将就电气仪表的安全操作常识进行详细阐述，以帮助读者正确使用和操作电气仪表，确保安全。

一、了解电气仪表的基本知识在操作电气仪表之前，首先要了解基本的电气知识，包括电压、电流、电阻等基本概念，掌握电气符号的表示方法，了解电气仪表的基本构造和原理。

只有掌握了这些基础知识，才能更好地理解电气仪表的操作方法和安全要求。

二、选择适用的电气仪表在工作或生活中使用电气仪表时，要根据实际需要选择适用的仪表。

要根据要测量的电压、电流范围和精度要求，选择合适的电压表、电流表、电阻表等仪表，确保测量结果的准确性和可靠性。

三、正确连接电气仪表在连接电气仪表之前，要确保仪表和电路电源之间的电源已经切断，并使用绝缘手套等适当的防护设备。

在连接仪表和电路时，要根据仪表的连接方式和电路的特点选择合适的连接方法。

要注意使用正确的连接线和插头，确保连接牢固可靠，防止电气接触不良或短路。

四、仪表的防护措施为了保证电气仪表的安全运行，需要采取一些必要的保护措施。

首先，要注意保持仪表的清洁和干燥，防止灰尘和水分进入仪表内部而导致故障。

其次，要防止仪表受到过大的振动和冲击，以免损坏仪表内部的零部件。

此外，还要保持仪表的温度适宜，避免过高或过低的温度环境对仪表的影响。

五、仪表的准确校验为了确保电气仪表的测量结果准确可靠，需要对仪表进行定期校验。

校验可以通过比较仪表的测量结果和标准值，或者使用校准仪器进行检验。

如果发现仪表的测量结果与标准值存在较大差异，应及时进行修理或更换。

六、使用仪表的注意事项在使用电气仪表时，要注意以下几点。

首先，要仔细阅读仪表的使用说明书，并按照说明书中的要求进行操作。

其次，要注意仪表的量程选择和量程调节，确保仪表在工作范围内运行。
