国外页岩气水力压裂技术及工具一览页岩储层具有超低孔低渗特性，钻完井后需要压裂改造后才得到经济产量。
国外油田服务公司最新工具达到了很高水平，水平井裸眼封隔器投球滑套分段压裂技术用高强度低密度球级差达到1/16in，封隔器耐压差达到70MPa，TAM公司自膨胀封隔器最高可达302 °C ；泵送桥塞射孔分段压裂技术所用桥塞可分为：堵塞式、单流阀式和投球式复合桥塞，桥塞耐压差达103.4MPa，耐温232 °C ；哈里伯顿CobraMax H连续油管喷射工具系统，目前最多达到44段。
这些为国内页岩气水力压裂完井方式与压裂工具的选用打下基础。
从应用工具角度看，分段压裂工艺方面主要包括：水平井裸眼封隔器投球滑套分段压裂技术，泵送桥塞分段压裂技术，水力喷射分段压裂技术。
从压裂工具方面分析，目前页岩气压裂技术有可膨胀封隔器/裸眼封隔器+滑套多级压裂，泵送桥塞射孔压裂联作多级压裂，水力喷射压裂等。
在美国的页岩气开发技术中，可膨胀封隔器/裸眼封隔器+滑套多级压裂，泵送桥塞射孔压裂联作多级压裂技术比较成熟，使用比较广泛，可适用于较长的水平段；水力喷射压裂可实现准确定位喷射，无需机械封隔，节省作业时间，非常适合用于裸眼井、筛管井以及套管中井。
1、水平井裸眼封隔器投球滑套多级压裂系统封隔器投球滑套多级压裂技术一般采用可膨胀封隔器或者裸眼封隔器分段封隔。
根据页岩气储层开发的需要，使用封隔器将水平井段分隔成若干段，水力压裂施工时水平段最趾端滑套为压力开启式滑套，其它滑套通过投球打开，从水平段趾端第二级开始逐级投球，进行有针对性的压裂施工。
水平裸眼井多级压裂目前已经是北美页岩气压裂开采主要技术手段，并越来越受到作业者的欢迎。
水平井多级压裂技术关键在于封隔器（压裂封隔器和可膨胀封隔器）和滑套可靠性和安全性能，尤其是管外封压裂管柱的可膨胀封隔器和开启滑套的高强度低密度球材料决定技术的成功与否。
目前国外油田服务公司都有自己成熟的工具，高强度低密度球级差达到1/16in，封隔器耐压差达到70MPa，TAM公司耐高温自膨胀封隔器最高可达30 °C 。
第一章压裂作业质量标准1。
1 范围本标准规定了水力压裂作业质量要求、作业技术标准.本标准适用于油田水力压裂作业质量的评定。
1。
2压裂作业质量要求依据《压裂工程质量技术监督及验收规范》制定以下作业质量要求。
压裂作业质量分为合格、不合格：1.2.1作业质量合格（1) 压裂作业实际进入目的层支撑剂量达到设计要求；（2）实际作业排量达到设计要求；(3）实际加砂比达到设计要求；（4）顶替液量达到设计要求；（5）胶联和破胶性能达到设计要求;（6）作业记录、曲线齐全准确，资料全准.1.2。
2作业质量不合格达不到作业质量合格的六条中其中之一为质量不合格。
1。
2.3异常情况的评定作业过程严格按照设计执行,无人为因素而发生以下情况的，不进行质量评定.在整理异常井作业资料时，需在施工监督记录单中详细说明,应有甲方工程技术人员签字认可.（1）地层压不开，加酸等措施作业后还是压不开的。
(2) 排除液体、设备、仪器仪表及操作因素,因地层原因中途砂堵的。
1.3 入井材料质量标准1.3.1压裂液技术指标按以下标准执行:1.3。
1。
1压裂用植物胶通用技术要求（依据SY/5764-2007）:表1-1 压裂用植物胶通用技术要求1.3。
1。
2水基压裂液通用技术指标(依据SY/6376-2008）表1—2 水基压裂液通用技术指标表1—3 黏弹性表面活性剂压裂液通用技术指标1。
3。
2压裂用支撑剂指标依据《SY/T5108—2006压裂支撑剂性能指标及测试推荐作法》制定。
(1）粒径组成:水力压裂用支撑剂至少有90％的粒径在公称直径范围内，小于最下面一层筛子的支撑剂不应超过样品质量的2％,大于最上面一层筛子的支撑剂不应超过样品总质量的0.1%。
落在支撑剂粒径规格下限筛网上的样品质量，应不超过样品总质量的10％.(2)支撑剂物理性质指标支撑剂物理性质指标见表1-3表1—4支撑剂物理性质的指标（3）强度：①支撑剂的抗破碎能力相应的粒径范围、规定闭合压力和破碎指标见表1-4。

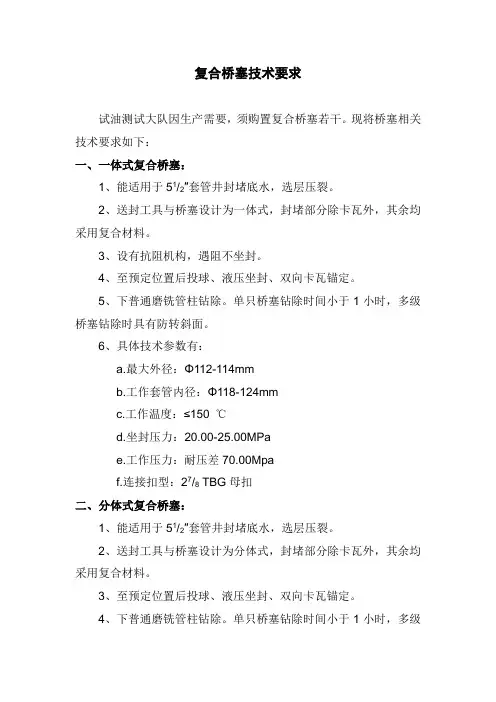

复合桥塞技术要求试油测试大队因生产需要，须购置复合桥塞若干。
