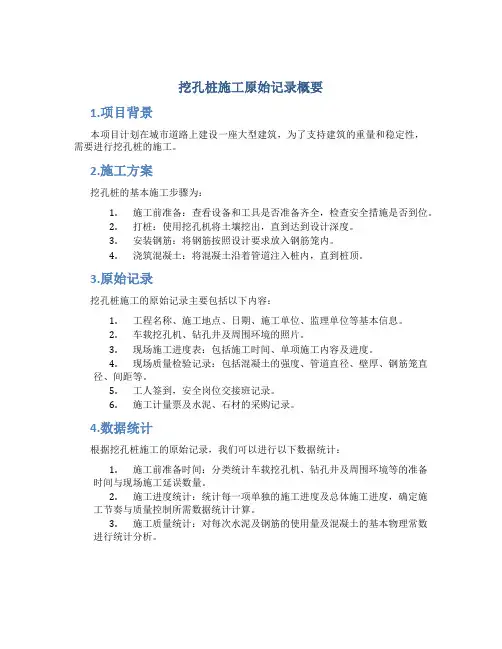

挖孔桩施工原始记录概要
1.项目背景
本项目计划在城市道路上建设一座大型建筑，为了支持建筑的重量和稳定性，
需要进行挖孔桩的施工。
2.施工方案
挖孔桩的基本施工步骤为：
1.施工前准备：查看设备和工具是否准备齐全，检查安全措施是否到位。
2.打桩：使用挖孔机将土壤挖出，直到达到设计深度。
3.安装钢筋：将钢筋按照设计要求放入钢筋笼内。
4.浇筑混凝土：将混凝土沿着管道注入桩内，直到桩顶。
3.原始记录
挖孔桩施工的原始记录主要包括以下内容：
1.工程名称、施工地点、日期、施工单位、监理单位等基本信息。
2.车载挖孔机、钻孔井及周围环境的照片。
3.现场施工进度表：包括施工时间、单项施工内容及进度。
4.现场质量检验记录：包括混凝土的强度、管道直径、壁厚、钢筋笼直
径、间距等。
5.工人签到，安全岗位交接班记录。
6.施工计量票及水泥、石材的采购记录。
4.数据统计
根据挖孔桩施工的原始记录，我们可以进行以下数据统计：
1.施工前准备时间：分类统计车载挖孔机、钻孔井及周围环境等的准备
时间与现场施工延误数量。
2.施工进度统计：统计每一项单独的施工进度及总体施工进度，确定施
工节奏与质量控制所需数据统计计算。
3.施工质量统计：对每次水泥及钢筋的使用量及混凝土的基本物理常数
进行统计分析。

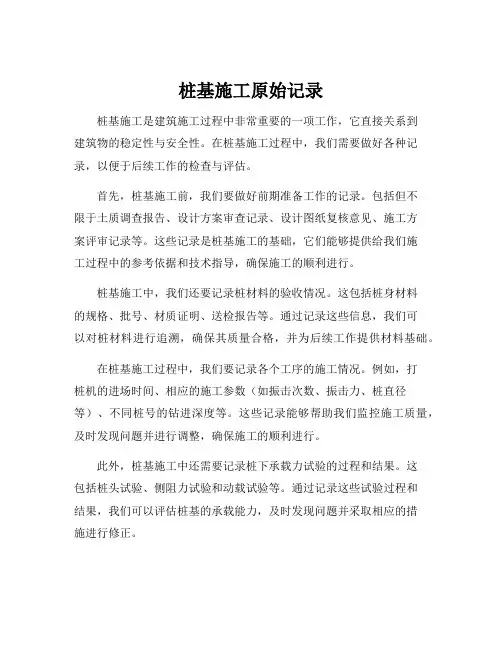

桩基施工原始记录桩基施工是建筑施工过程中非常重要的一项工作，它直接关系到建筑物的稳定性与安全性。
在桩基施工过程中，我们需要做好各种记录，以便于后续工作的检查与评估。
首先，桩基施工前，我们要做好前期准备工作的记录。
包括但不限于土质调查报告、设计方案审查记录、设计图纸复核意见、施工方案评审记录等。
这些记录是桩基施工的基础，它们能够提供给我们施工过程中的参考依据和技术指导，确保施工的顺利进行。
桩基施工中，我们还要记录桩材料的验收情况。
这包括桩身材料的规格、批号、材质证明、送检报告等。
通过记录这些信息，我们可以对桩材料进行追溯，确保其质量合格，并为后续工作提供材料基础。
在桩基施工过程中，我们要记录各个工序的施工情况。
例如，打桩机的进场时间、相应的施工参数（如振击次数、振击力、桩直径等）、不同桩号的钻进深度等。
这些记录能够帮助我们监控施工质量，及时发现问题并进行调整，确保施工的顺利进行。
此外，桩基施工中还需要记录桩下承载力试验的过程和结果。
这包括桩头试验、侧阻力试验和动载试验等。
通过记录这些试验过程和结果，我们可以评估桩基的承载能力，及时发现问题并采取相应的措施进行修正。
最后，桩基施工完成后，我们需要记录竣工验收情况。
包括验收人员、日期、竣工验收意见等。
这些记录是桩基工程完工的标志，对后续施工、监理和维护都具有重要的指导意义。
总之，桩基施工原始记录是桩基施工过程中必不可少的一部分，它不仅是对施工全过程的记录，更是对后续工作的参考依据和技术指导。
只有做好记录工作，我们才能及时发现问题、解决问题，确保桩基施工的质量与安全。
DQL-01XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路挖孔桩施工原始记录承包单位：XXXXXXXXXXXXXX路桥工程有限公司合同号：KLSGZDQL-02XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路钻孔灌注桩施工原始记录承包单位：XXXXXXXXXXXXXX路桥工程有限公司合同号：KLSGZ监理单位：XXXXXXXXXXXXXX监理有限公司编号：施工现场技术负责人：记录：复核：监理员：日期：DQL-03XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路钻(挖)孔桩终孔后灌注混凝土前原始记录承包单位：XXXXXXXXXXXXXX路桥工程有限公司合同号：KLSGZ施工现场技术负责人：记录：监理员：日期：DQL-04 XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路挖孔桩（墙）基础验收原始记录承包单位：合同号：监理单位：编号：施工现场技术负责人：记录：监理员：日期：DQL-05XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路特大桥桩基终孔验收记录表施工单位：合同号：填表说明：1、本表由各参加桥梁桩基成孔验收单位代表填写；2、各方代表均有明确意见；2、填写时必须有明确意见。
XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路沉井下沉施工原始记录承包单位：合同号：桩号部位：沉井名称：沉井高度：除土方法：施工现场技术负责人：记录：监理员：日期：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路水下混凝土灌注原始记录承包单位：XXXXXXXXXXXXXX路桥工程有限公司合同号：KLSGZDQL-08XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路预应力管道原始记录承包单位：合同号：施工现场技术负责人：记录：监理员：日期：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路预应力张拉(后张法)原始记录承包单位：合同号：监理单位：编号：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路预应力张拉原始记录（两端张拉）承包单位：合同号：张拉混凝土强度：编号：DQL-11XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路预应力张拉记录汇总表承包单位：合同号：编号：DQL-12XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路构件压浆原始记录承包单位：项目名称：桩号：合同号：编号：施工现场技术负责人：压浆负责人：记录：监理员：日期：DQL-13XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路梁（板）封端原始记录承包单位：合同号：施工现场技术负责人：记录：监理员：日期：DQL-14XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路梁（板）安装原始记录承包单位：合同号：施工现场技术负责人：记录：复核：监理员：日期：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路主索鞍、散索鞍安装检查原始记录承包单位：合同号：施工现场技术负责人：检测：复核：监理员：日期：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路主缆索股质量检查原始记录承包单位：合同号：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路主缆防护检查原始记录承包单位：合同号：施工现场技术负责人：检测：复核：监理员：日期：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路主缆索股力检查原始记录承包单位：合同号：施工现场技术负责人：检测：复核：监理员：日期：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路吊杆长度偏差检查原始记录承包单位：合同号：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路主缆索股紧缆后空隙率、缆径检查原始记录承包单位：合同号：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路加劲肋涂装内、外面漆膜厚度检查原始记录承包单位：合同号：XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路加劲肋焊接时节段间缝宽检查原始记录承包单位：合同号：DQL-23XXXXXXXXXXXXXX有限公司建设项目XXXXXXXX高速公路加劲梁节段尺寸偏差、锚座检查原始记录承包单位：合同号：监理单位：编号：施工现场技术负责人：记录：复核：监理员：日期：。
桩基三大原始记录填写要点说明第一篇：桩基三大原始记录填写要点说明桩基三大施工记录表格填写要点说明本说明针对质监站7月底下发的桩基三大原始记录作填写要点的提示，希望各桩基队技术负责、桩基队资料员、项目部质检员、内页管理员务必认真学习，按照要求填写准确。
质监站在各次检查中，将以此为检查重点之一。
一、总体要求1、该记录首先必须有原始件；工序资料中的记录使用相同表格，并应保证两处内容一致；内容和签字必须全部填写。
2、工序资料中《灌注桩质量检验评定表》中的“孔深”和“沉渣厚度”必须与记录中数据保持一致。
（另“桩位偏差”应与测量复核记录一致）3、监理在签字前务必认真检查；二、填写要点和提示（务必认真阅读,尤其是字体加粗下划处）1、钻孔记录（回旋）（1）该表着重注意以下空格：设计桩底标高：为设计数据；钻盘顶标高：实测后填写；钻盘顶至设计桩底深度：为计算值；二分之一钻锥高度：开钻前量测填写；首钻杆长度（主杆顶至钻头导向圈下口）；开钻前量测填写；实钻孔深；孔底标高；（2）填写要点钻盘顶至设计桩底深度=钻盘顶标高-设计桩底标高；桩长控制：“实钻孔深”数据必须达到“钻盘顶至设计桩底深度”（当然，应适量超钻一些，以保证沉渣后有效桩长能达到设计桩长）；进尺控制：开钻后的第一个“加杆长度”=首钻杆长度（主杆顶至钻头导向圈下口）；2、成孔及钢筋笼安装检查记录（回旋）该表着重注意“灌注前沉渣厚度检查”一项；填写方法：请牢牢掌握下面三个计算式：（1）灌注前沉渣面标高=钻盘顶标高-灌注前钻盘顶至沉渣面量测深度（2）孔底沉渣起算面标高=成孔孔底标高-1/2钻锥高度（3）推算沉渣厚度=灌注前沉渣面标高-孔底沉渣起算面标高而“推算沉渣厚度”必须符合“设计沉渣厚度”的要求；另外，在“钢筋笼检查”一项中，（骨架每节长总和-搭接长度总和）必须≥设计骨架总长；3、钻孔记录（旋挖）（1）该表着重注意以下空格：设计桩底标高；护筒顶标高；护筒顶至设计桩底深度；实钻孔深；孔底标高；（2）要点护筒顶至设计桩底深度=护筒顶标高-设计桩底标高；设计桩长控制：“实钻孔深”必须达到“护筒顶至设计桩底深度”（当然，应适量超钻一些，以保证沉渣后有效桩长能达到设计桩长）；相应的孔底标高也就必然达到“设计桩底标高”了；4、成孔及钢筋笼安装检查记录（旋挖）该表着重注意“灌注前沉渣厚度检查”一项；填写方法：请牢牢掌握以下两个计算式：（1）灌注前沉渣面标高=护筒顶标高-灌注前护筒顶至沉渣面量测深度（2）推算沉渣厚度=灌注前沉渣面标高-成孔孔底标高而“推算沉渣厚度”必须符合“设计沉渣厚度”的要求；5、灌注记录（1）该表着重注意以下空格：灌注前沉渣面标高；护筒顶标高；灌注前护筒顶以下导管总长；灌注前导管底标高；灌注前导管底悬空高度；理论混凝土方量；充盈系数；（2）填写方法请牢牢掌握以下相关计算式：（1）灌注前导管底标高=护筒顶标高-灌注前护筒顶以下导管总长；（2）灌注前导管底悬空高度=灌注前导管底标高-灌注前沉渣面标高；理论砼方量：应以“沉渣面”至“最终砼超灌面”的实际长度来计算；而：(3)最终砼超灌面标高=护筒顶标高-护筒至混凝土面深度的最终数据；（不能简单地以超出桩顶标高1米计算）(4)充盈系数=实灌砼累计数量÷理论砼方量；该系数不能小于1.0；三、桩基三大施工记录填写相关示意图另附；第二篇：《入党志愿书》填写的要点说明(2011)学生《入党志愿书》填写的要点说明以下内容均用黑色水笔填写1、“姓名”应于居民身份证一致。
记录填写说明一、记录表格填写符号说明：1、符号“√”：表示没有问题或合格的检验项目；2、符号“×”：表示有问题或不合格的检验项目；3、符号“／”：表示没有或未进行的检验项目。
”：表示第ｍ块和第ｎ块板对接的纵焊缝与第ｑ4、位置符号“Jｍ～ｎ／Hｑ）相交的丁子接头；道环焊缝（Hｑ5、位置符号“Zｍ／ｎ”：表示第ｍ块和第ｎ块板对接的纵焊缝。
二、计量单位符号填写说明：1、英文小写字母“t”表示温度；2、“MPa”压力单位；“m3”容积单位；“mm”尺寸单位；“min”时间单位、分钟；“s”时间单位、秒；“℃”温度单位；“㎏”质量单位、公斤。
三、检验检测部位英文大写字母标注符号说明：H-表示环焊缝；Z-表示纵焊缝; G-表示接管角焊缝； LZ-表示立柱角焊缝；F-表示封头；N-表示球形上极板；S-表示球形下极板。
四、检验检测示意图图标符号说明：1、符号“●”表示壁厚测定部位；2、符号“△△△”：表示磁粉检测部位；3、符号“〇〇〇”: 表示渗透检测部位；4、符号“～～～”: 表示超声波检测部位；5、符号“□□□”: 表示射线检测部位；6、符号“☆”：表示硬度检测部位。
五、记录内容填写说明：一）、基本情况1、设备名称，按照产品铭牌或者产品合格证、产品数据表的内容填写，也称产品名称；2、设备品种，按照《特种设备目录》，填写相应的品种。
固定式压力容器填超高压容器、高压容器、第Ⅲ类中压容器、第Ⅲ类低压容器、第Ⅱ类中压容器、第Ⅱ类低压容器、第Ⅰ类压力容器；移动式压力容器填写铁路罐车、汽车罐车、长管拖车、罐式集装箱；氧舱填写医用氧舱、高气压舱、再压舱、高海拔试验舱、潜水钟；注：1.压力容器品种有反应压力容器、换热压力容器、分离压力容器、储存压力容器；2.压力等级划分，压力容器的设计压力（p）划分为低压、中压、高压和超高压四哥压力等级：1）低压，0.1MPa≤p＜1.6MPa；2）中压，01.6MPa≤p＜10.0MPa；3）高压，10.0MPa≤p＜100.0MPa；4）超高压， p≥100.0MPa；3、使用登记证编号，按照特种设备使用登记证填写，该编号具有唯一性；4、设备代码，按照产品数据表上的内容填写，该代码具有唯一性。

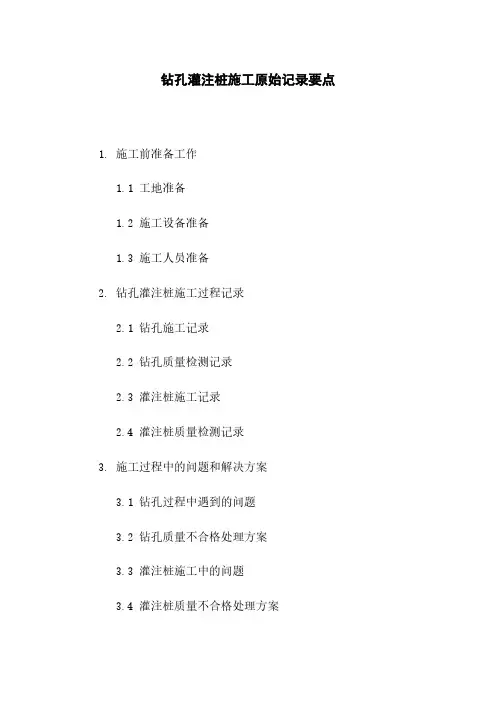

钻孔灌注桩施工原始记录要点1. 施工前准备工作1.1 工地准备1.2 施工设备准备1.3 施工人员准备2. 钻孔灌注桩施工过程记录2.1 钻孔施工记录2.2 钻孔质量检测记录2.3 灌注桩施工记录2.4 灌注桩质量检测记录3. 施工过程中的问题和解决方案3.1 钻孔过程中遇到的问题3.2 钻孔质量不合格处理方案3.3 灌注桩施工中的问题3.4 灌注桩质量不合格处理方案4. 施工结束工作4.1 清理现场4.2 施工设备收纳和维护4.3 施工记录整理和存档附件：1. 钻孔图纸2. 灌注桩设计图纸3. 钻孔施工监测报告4. 钻孔质量检测报告5. 灌注桩施工监测报告6. 灌注桩质量检测报告法律名词及注释：1. 钻孔灌注桩：一种利用钻孔设备在地下钻孔后，将混凝土灌注到孔内而形成的一种地基处理方法。
2. 施工设备：包括钻孔机、搅拌机、泵车等在钻孔灌注桩施工中所使用的设备。
3. 施工质量检测：指对钻孔和灌注桩施工过程进行监测和检测，确保施工质量符合设计要求和标准。
1. 施工前的准备工作1.1 工作人员组织1.2 施工设备和材料准备1.3 站址勘察和布局设计2. 钻孔施工的过程记录2.1 试验钻孔记录2.2 钻孔机设置记录2.3 钻孔进度记录2.4 钻孔质量控制记录3. 灌注桩施工的过程记录3.1 搅拌站设置记录3.2 灌注桩灌注记录3.3 灌注桩振捣记录3.4 灌注桩质量控制记录4. 施工中的问题及解决方案4.1 钻孔过程中可能出现的问题 4.2 灌注桩施工中可能出现的问题4.3 解决方案的执行情况记录5. 施工结束工作5.1 施工现场清理记录5.2 设备收纳和维护记录5.3 档案整理和存档记录附件：1. 钻孔记录表格2. 钻孔进度报告3. 搅拌站设置记录表格4. 灌注桩灌注记录表格5. 灌注桩振捣记录表格6. 施工现场清理照片法律名词及注释：1. 钻孔灌注桩：一种通过钻孔设备在地下钻孔并在孔内灌注混凝土形成的一种地基处理方法。

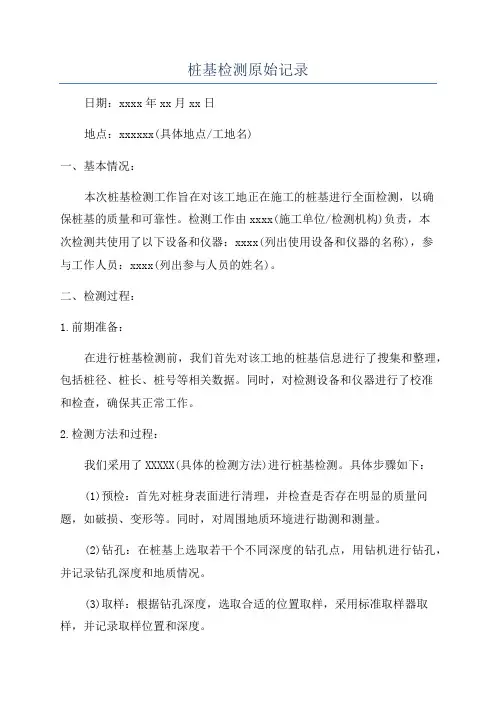

桩基检测原始记录日期：xxxx年xx月xx日地点：xxxxxx(具体地点/工地名)一、基本情况：本次桩基检测工作旨在对该工地正在施工的桩基进行全面检测，以确保桩基的质量和可靠性。
检测工作由xxxx(施工单位/检测机构)负责，本次检测共使用了以下设备和仪器：xxxx(列出使用设备和仪器的名称)，参与工作人员：xxxx(列出参与人员的姓名)。
二、检测过程：1.前期准备：在进行桩基检测前，我们首先对该工地的桩基信息进行了搜集和整理，包括桩径、桩长、桩号等相关数据。
同时，对检测设备和仪器进行了校准和检查，确保其正常工作。
2.检测方法和过程：我们采用了XXXXX(具体的检测方法)进行桩基检测。
具体步骤如下：(1)预检：首先对桩身表面进行清理，并检查是否存在明显的质量问题，如破损、变形等。
同时，对周围地质环境进行勘测和测量。
(2)钻孔：在桩基上选取若干个不同深度的钻孔点，用钻机进行钻孔，并记录钻孔深度和地质情况。
(3)取样：根据钻孔深度，选取合适的位置取样，采用标准取样器取样，并记录取样位置和深度。
(4)实验室测试：将取样的土样带回实验室，进行土壤的物理力学性质和化学成分等相关测试。
(5)数据处理：将实验室测试的数据进行整理和分析，得出相关结论和评价。
三、检测数据及结果1.检测数据：我们在检测过程中获得了以下数据：XXXX(列出具体的数据列表)。
这些数据包括桩身的物理性质、土壤的力学性质等内容。
2.检测结果：根据对以上数据的分析和评价，我们得出以下结论和评价：XXXXXX(具体描述桩基的质量和可靠性等情况)。
四、存在问题及建议：在本次检测过程中，我们发现了一些存在的问题和不足之处：XXXXX(具体列出问题并进行描述)。
针对这些问题，我们向施工单位提出以下建议：XXXXX(具体列出建议和改进措施)。
五、检测总结：通过本次桩基检测工作，我们全面了解了桩基的质量和可靠性情况。
同时，也发现了一些存在的问题和改进空间。
钻孔桩原始记录一、引言钻孔桩是土木工程中常用的地基处理方法之一。
为了监控和记录施工过程的各项参数，钻孔桩原始记录是不可或缺的重要文档。
本文将详细介绍钻孔桩原始记录的编写要点和内容，以便工程人员参考和使用。
二、编写目的钻孔桩原始记录的编写目的主要有以下几个方面：1. 记录钻孔桩施工的详细过程，包括施工日期、位置、土层信息等；2. 监测和记录钻孔过程中的钻孔深度、孔径、排水情况等参数；3. 提供施工过程中的数据支持，以便于后续的施工质量评估和地基设计。
三、编写要点编写钻孔桩原始记录时，需要注意以下几个要点：1. 填写准确的项目信息：包括项目名称、施工单位、施工日期、位置等。
这些信息对于后续资料整理和检索非常重要。
2. 详细描述钻孔桩的设置情况：包括钻孔桩的编号、深度、孔径等参数。
同时，还应记录土层情况、地下水位情况等。
3. 记录钻孔过程中的关键参数：包括钻孔机的类型、钻具的规格、转速、钻进速度等。
此外，还需要记录钻孔过程中的岩土层情况、不同地层的钻孔进展情况等。
4. 记录取样和测试情况：包括取样点的编号、深度以及取样方式（如旋转取样、静力触探等）。
同时，还需要记录各个取样点的土壤类型、颜色、密实度等。
5. 填写观测和测试数据：包括各个孔段的钻孔进尺、孔壁状况、取样数据、地下水位等。
对于地下水位的测量，应准确记录水位高程和时间等信息。
6. 编写人员签字确认：最后一栏需要有编写人员的签字和日期，以确保记录的真实性和可追溯性。
四、编写示例项目名称：XX工程施工单位：XX施工队施工日期：2021年5月15日位置：XX省XX市XX区XX街道XX号钻孔桩编号：1钻孔深度：10米孔径：600毫米土层情况：上层黏土，下层砂土地下水位：4米钻孔机型号：XX型号钻具规格：XX规格转速：200转/分钟钻进速度：20米/小时钻孔进展情况：- 0-3米：黏土层，钻进顺利，无异常情况；- 3-10米：砂土层，钻进速度稍慢，需使用冲洗液帮助钻进。
灌注桩现场验收检查原始记录日期：XX年XX月XX日地点：XX地段XX号工地一、现场基本情况1.工地名称：XXXX工地2.施工单位：XXXX有限公司3.监理单位：XXXX有限公司4.桩基类型：灌注桩5.验收人员：A、B、C（分别为监理工程师、施工队负责人、桩基专家）6.天气情况：晴天7.工地安全措施：施工现场设置了警示标志，并配备安全员进行巡视。
二、桩基验收内容1.施工方案和计划检查了施工单位提交的施工方案和计划，内容合理，符合规范要求。
2.施工机械设备检查了灌注桩施工所使用的机械设备，设备良好，运行正常，符合安全要求。
3.施工人员资质查验了施工人员的资质证书和岗位培训证明，人员合格，经验丰富，能够胜任施工任务。
4.现场材料管理检查了现场桩基材料管理情况，桩基材料质量良好，存放整齐，无任何破损和浪费现象。
5.施工现场安全措施检查了施工现场的安全措施，现场设置了围挡，并配备安全员进行巡视，工人佩戴安全帽、工服等个人防护用品，符合安全要求。
6.灌注桩施工过程对灌注桩施工过程进行了抽样检验，各项工艺操作符合规范要求，混凝土按照配合比比例配制，搅拌均匀，浇注过程中进行了振捣，确保了桩基质量。
7.桩基验收质量标准根据相关规范和标准，对灌注桩的质量进行检验，各项指标均符合要求，达到验收标准。
三、存在问题及建议1.工地周边堆放物料不整齐，建议施工单位加强现场管理，保持工地整洁。
2.检验发现部分工人未佩戴安全帽，建议施工单位加强安全教育培训，加强工人安全意识。
3.部分灌注桩的混凝土外观存在细微裂缝，建议施工单位进行补救措施，并加强浇注过程中的振捣操作。
四、结论经现场验收检查，本次灌注桩施工符合相关规范要求，各项指标达到或超过验收标准，可通过验收。
同时，对存在的问题提出了相应的整改建议，希望施工单位能够认真对待，并做好后续的整改工作。
验收人员：A：监理工程师B：施工队负责人C：桩基专家备注：本记录作为灌注桩施工的现场验收依据，供相关单位参考。
地基基础分部工程施工记录包括的内容及填写要求1、验槽记录 (表C—056)包括验槽依据、基坑位置、尺寸、基底标高、地下水情况、钎探情况、特殊地质情况说明、持力层核查描述、处理意见、验槽结论，参加验槽的施工、监理、设计、勘查单位的人员签字及所在单位公章。
2、地基处理记录(表C—057)包括地基处理依据、处理方法、处理部位及深度、处理结果、检查意见等，参加复查的勘察、设计、监理、施工单位的人员签字。
3、基坑支护工程基坑变形的监测记录内容包括围护结构墙顶位移、围护结构墙体最大位移、地面最大沉降等。
4、基坑支护工程排桩墙竣工图及排桩施工记录排桩施工记录包括桩的深度、直径、垂直度、桩位偏差、标高等。
竣工图包括桩位编号、桩顶标高偏差、桩位偏差等基本数据。
5、基坑支护工程锚杆或土钉墙施工记录、锚杆或土钉墙竣工图锚杆或土钉墙施工记录内容包括锚杆或土钉位置、钻孔直径深度和角度、锚杆或土钉插入长度、注浆配比、压力及注浆量、喷锚墙面厚度及强度、锚杆或土钉应力等。
锚杆或土钉墙竣工图内容包括锚杆土钉的位置，标明其位置偏差，钻孔倾斜度偏差及墙面厚度值。
6、基坑支护工程地下连续墙施工记录内容包括成槽宽度、垂直度、槽底淤积物厚度等，水下混凝土浇注导管位置、混凝土上升速度、连接面的清理程度、混凝土的塔落度等。
7、地基钎探记录(表C—058)内容包括每300mm锤击数、累计锤击数、软弱夹层情况等。
附钎探点平面布置图。
8、桩基础工程施工记录包括桩位编号图、干作业成孔灌注桩施工记录(表C—059)、泥浆护壁成孔灌注桩施工验收记录(表C—060)、预制桩及钢桩施工记录(表C—061)、桩位竣工图。
干作业成孔灌注桩施工记录内容包括桩位编号、桩径、桩深、进入持力层深度、桩体垂直度、桩位偏差、桩顶标高、混凝土理论浇注量、实际浇注量及充盈系数等数值。
泥浆护壁成孔灌注桩施工验收记录内容包括桩位编号、设计桩径、设计桩长、桩底标高、桩顶标高、成孔垂直度、泥浆护壁性能、沉渣厚度、桩进入持力层深度等。
锤击预制桩检验批质量验收记录苏 ZJ4.2001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称钢筋混凝土预制桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2桩身完整性—/一般项目1成品桩质量表面平整，颜色均匀，掉角深度小于10mm，蜂窝面积小于总面积的0.5%/2桩位本标准表5.1.2/3电焊条质量设计要求/4接桩：焊缝质量本标准表5.10.4/电焊结束后停歇时间(min)≥8(3)/上下节平面偏差(mm)≤10/节点弯曲矢高同桩体弯曲要求/5收锤标准设计要求/6桩顶标高(mm)±50/7垂直度 ≤1/100/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日静压预制桩检验批质量验收记录苏 ZJ4.3001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称钢筋混凝土预制桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2桩身完整性—/一般项目1成品桩质量本标准表5.5.4-1/2桩位本标准表5.1.2/3电焊条质量设计要求/4接桩：焊缝质量本标准表5.10.4/电焊结束后停歇时间(min)≥6(3)/上下节平面偏差(mm)≤10/节点弯曲矢高同桩体弯曲要求/5终压标准设计要求/6桩顶标高(mm)±50/7垂直度 ≤1/100/8混凝土灌芯设计要求/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日泥浆护壁成孔灌注桩检验批质量验收记录苏 ZJ4.5001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称泥浆护壁成孔灌注桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2孔深不小于设计值/ 3桩身完整性—/ 4混凝土强度不小于设计值 / 5嵌岩深度不小于设计值 /一般项目1垂直度本标准表5.1.4/2孔径本标准表5.1.4/3桩位本标准表5.1.4/4泥浆指标比重（黏土或砂性土中） 1.10～1.25/含砂率（%）≤8/黏度（S）18～28/5泥浆面标高（高于地下水位）（m）0.5～1.0/6钢筋笼质量主筋间距（mm）±10/长度（mm）±100/钢筋材质检验设计要求/箍筋间距（mm）±20/笼直径（mm）±10/7沉渣厚度端承桩（mm）≤50/摩擦桩（mm）≤150/8混凝土坍落度（mm）180～220/9钢筋笼安装深度（mm）+100，0/10混凝土充盈系数≥1.0/11桩顶标高（mm）+30-50/12后注浆注浆终止条件注浆量不小于设计要求/注浆量不小于设计要求80%，且注浆压力达到设计值/水胶比设计值/13扩底桩扩底直径不小于设计值/扩底高度不小于设计值/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日干作业成孔灌注桩检验批质量验收记录苏 ZJ4.7001单位（子单位）工程名称XXXX分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称干作业成孔灌注桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2孔深及孔底土岩性不小于设计值/ 3桩身完整性—/ 4混凝土强度不小于设计值/ 5桩径本标准表5.1.4/一般项目1桩位本标准表5.1.4/2垂直度本标准表5.1.4/3桩顶标高（mm） +30，-50/4混凝土坍落度90～150/5钢筋笼质量主筋间距（mm）±10/长度（mm） ±100/钢筋材质检验 设计要求/箍筋间距（mm）±20/笼直径（mm）±10/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日长螺旋钻孔压灌桩检验批质量验收记录苏 ZJ4.9001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称长螺旋钻孔压灌桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2混凝土强度不小于设计值 / 3桩长 不小于设计值/ 4桩径不小于设计值/ 5桩身完整性—/一般项目1混凝土坍落度（mm）160～220/2混凝土充盈系数 ≥1.0/3垂直度≤1/100/4桩位 本标准表5.1.4/5桩顶标高（mm）+30-50/6 钢筋笼笼顶标高（mm）±100/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日沉管灌注桩检验批质量验收记录苏ZJ4.11001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称沉管灌注桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2混凝土强度不小于设计值 / 3桩身完整性—/ 4桩长不小于设计值/一般项目1桩径 本标准表5.1.4/2混凝土坍落度（mm）80～100/3垂直度≤1/100/4桩位 本标准表5.1.4/5拔管速度（m/min） 1.2～1.5/6桩顶标高（mm）+30，-50/7钢筋笼笼顶标高（mm）±100/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日钢桩检验批质量验收记录苏 ZJ4.13001单位（子单位）工程名称XXXX分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称钢桩施工施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2钢桩外径或 断面尺寸（mm）桩端≤0.5%D/（D=）桩身≤0.1%D/（D=）3桩长不小于设计值/ 4矢高（mm）≤1‰L/一般项目1桩位本标准表5.1.2/2垂直度≤1/100/3端部平整度（mm）≤2(H型桩≤1)/4 H钢桩的方正度（mm）h≥300：T+T′≤8/h＜300：T+T′≤6 /5端部平面与桩身中心线的倾斜值（mm）≤2/6上下节桩错口（mm）钢管桩外径≥700mm≤3/钢管桩外径＜700mm≤2/H型钢桩≤1/7 焊缝（mm）咬边深度≤0.5/加强层高度≤2/加强层宽度≤3/8焊缝电焊质量外观无气孔，无焊瘤，无裂缝/9焊缝探伤检验设计要求/10焊接结束后停歇时间（min）≥1/11节点弯曲矢高（mm）＜1‰L/12桩顶标高（mm）±50/13收锤标准设计要求/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日锚杆静压桩检验批质量验收记录苏 ZJ4.15001单位（子单位）工程名称XXXX 分部（子分部）工程名称地基与基础（桩基）（桩基）分项工程名称锚杆静压桩施工单位XXX项目负责人XXX检验批容量分包单位XXX分包单位项目负责人XXX检验批部位XX施工依据《建筑地基基础工程施工规范》GB51004-2015验收依据《建筑地基基础工程施工质量验收标准》GB50202-2018验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果主控项目1承载力不小于设计值/ 2桩长不小于设计值/一般项目1桩位本标准表5.1.4/2垂直度≤1/100/3成品桩质量外观、外形尺寸钢桩本标准表5.10.4/钢筋混凝土预制桩本标准表5.5.4-1/强度 不小于设计要求/4接桩电焊接桩焊缝质量本标准表5.10.4/焊接结束后停歇时间（min）钢桩≥1/钢筋混凝土预制桩≥6(3)/5电焊条质量设计要求/6压桩压力设计有要求时（%）±5/7接桩时上下节平面偏差（mm）≤10/接桩时节点弯曲矢高（mm） ≤1‰L/8桩顶标高（mm）±50/施工单位检查结果专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日。
钻孔灌注桩原始记录表钻孔灌注桩是土木工程中常用的基础结构形式，具有施工方便、承载力高、节省材料等优点。
在施工过程中，为了确保工程质量，需要对施工过程进行详细的记录。
本文将介绍钻孔灌注桩原始记录表的内容及填写方法。
一、工程概况在记录表的顶部，需要填写工程名称、工程地点、施工单位、监理单位等信息。
这些信息有助于了解工程的基本情况，为后续的施工和验收提供参考。
二、施工准备在施工准备阶段，需要记录的内容包括：1、施工图纸和技术交底：记录图纸名称、设计单位、图纸编号等信息。
同时，需要记录技术交底的内容和时间。
2、施工方案：记录施工方案的内容，包括施工流程、施工工艺、安全措施等。
3、施工设备和材料：记录施工所使用的设备和材料信息，包括种类、型号、数量等。
4、现场布置：记录现场布置情况，包括施工区域、材料堆放区域、人员住宿区域等。
三、施工过程记录在施工过程中，需要记录的内容包括：1、桩位放样：记录桩位的放样数据，包括坐标、高程等信息。
2、钻孔记录：记录钻孔的深度、孔径、地质情况等信息。
同时，需要记录钻孔过程中遇到的问题和解决方法。
3、钢筋笼制作和安装：记录钢筋笼的制作和安装过程，包括钢筋规格、数量、焊接情况等。
4、混凝土灌注：记录混凝土的灌注过程，包括混凝土种类、配合比、灌注量等。
同时，需要记录混凝土试块的留置情况。
5、施工问题及处理措施：记录施工过程中遇到的问题和处理措施，如塌孔、断桩等情况的处理方法。
四、质量检测记录在施工过程中或施工完成后，需要对工程质量进行检测。
质量检测记录应包括以下内容：1、桩身完整性检测：采用超声波检测等方法对桩身完整性进行检测，记录检测结果。
2、承载力检测：对桩的承载力进行检测，记录检测结果及对应的设计承载力。
3、沉降观测：对桩基础的沉降进行观测，记录观测结果。
4、混凝土强度检测：对桩基础混凝土的强度进行检测，记录检测结果及对应的设计强度。
5、其他质量检测数据：如桩位偏差、钢筋间距等数据的检测结果。
桩基工程资料如何填写桩基工程资料如何填写？以下带来关于桩基工程资料如何填写的主要隐检项目及内容，相关内容供以参考。
1. 地基基础工程与主体结构工程隐检①土方工程：基槽、房心回填前检查基底清理、基底标高情况等。
②支护工程：检查锚杆、土钉的品种、规格、数量、位置、插入长度、深底、垂直度，钢筋笼规格、位置、槽底清理、沉渣厚度等。
③桩基工程：检查钢筋笼规格、尺寸、沉渣厚度、清孔情况等。
④地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙套管、埋设件等设置的形式和构造。
人防出口止水做法。
防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。
⑤预应力工程：检查预留孔道的规格、数量、位置、形状、端部预埋垫板；预应力筋下料长度、切断方法、竖向位置偏差、固定、护套的完整性；锚具、夹具、连接点组装等。
⑥钢结构工程：检查地脚螺栓规格、位置、埋设方法、紧固等。
⑦外墙内、外保温构造节点做法。
2. 建筑装饰装修工程隐检①地面工程：检查各基层材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、密封处理、粘结情况等。
②抹灰工程：具有加强措施的抹灰应检查其加强构造的材料规格、铺设、固定、搭接等。
③门窗工程：检查预埋件和锚固件、螺栓等的规格、数量、位置、间距、埋设方式、与框的连接方式、防腐处理、缝隙的嵌填、密封材料的粘结等。
④吊顶工程：检查吊顶龙骨及吊件材质、规格、间距、连接方式、固定方法、表面防火、防腐处理、处理情况、接缝和连缝情况、填充和吸声材料的品种、规格、铺设、固定情况等。
⑤轻质隔墙工程：检查预埋件、连接件、拉结筋的规格、位置、数量、连接方式、与周边墙体及顶棚的连接、龙骨连接、间距、防火、防腐处理、填充材料设置等。
⑥饰面板工程：检查预埋件、后置埋件、连接件规格、数量、位置、连接方式、防腐处理等。
有防水构造的部位应检查找平层、防水层的构造做法，同地面工程检查。
⑦幕墙工程：检查构件之间以及构件与主体结构的连接节点的安装及防腐处理；幕墙四周、幕墙与主体结构之间间隙节点的处理、封口的安装；幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装；幕墙防雷接地节点的安装等。
桩基工程施工技术及质量验收资料填表说明鲁ZJ一003施工组织设计、施工方案审核表1．单位工程施工组织设计应在正式施工前编制完成，并经施工企业单位的技术负责人审核。
2．规模较大、工艺复杂的工程，群体工程或分期出图工程，可分阶段报批施工组织设计。
3．主要分部(分项)工程、工程重点部位、技术复杂或采用新技术的关键工序应编制专项施工方案。
冬、雨期施工应编制季节性施工方案。
4．施工组织设计及施工方案编制内容应齐全，施工单位应首先进行内部审核，并填写{施工组织设计、施工方案审核表》报监理单位批复后实施。
发生较大的施工措施和工艺变更时，应有变更审批手续，并进行交底。
．鲁ZJ一004技术交底记录1．技术交底记录应包括施工组织计划交底、专项施工方案技术交底、分项工程施工技术交底、“四新”(新材料、新产品、新技术、新工艺)技术交底和设计变更技术交底。
各项交底应有文字记录，交底双方签认应齐全。
2．重点和大型工程施工组织设计施工方案交底，应由施工企业的技术负责人把主要设计要求、施工措施以及重要事项对项目主要管理人员进行交底。
一般工程施工组织设计施工方案交底，应由项目技术负责人进行交底。
3．专项施工方案技术交底，应由项目专业技术负责人负责，根据专项施工方案对专业工长进行交底。
4．分项工程施工技术交底，应由专业工长对专业施工班组(或专业分包)进行交底。
5．“四新”技术交底，应由项目技术负责人组织有关专业人员编制。
6．设计变更技术交底，应由项目技术部门根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。
鲁ZJ一006图纸会审记录1．工程开工前，监理、施工单位应将各自提出的图纸问题及意见，按专业整理、汇总后报建设单位，由建设单位提交做会审准备。
2．图纸会审应由建设单位组织设计、监理和施工单位技术负责人及有关人员参加。
设计单位对各专业问题进行答复，施工单位负责将设计答复内容按专业汇总、整理、形成图纸会审记录。
3．图纸会审记录应由建设、设计、监理和施工单位的项目相关负责人签认，形成正式图纸会审记录。
原始记录本填写规则
1、原始记录本上的册号编写规则：每种记录本按1、
2、3……按阿拉伯数字流
水号编写（如：水泥五大指标试验原始记录本，共用了500本，编号必须按
1、2、3……500填写），编号不能重复，每个标段在启用之前，需由专人负
责管理，避免重复填写册号，共几册处待完工后再统一填写。
2、原始记录本上的序号编写规则：1、2、3……按阿拉伯数字流水号编写，每本
都是以1开始，同一本上的序号不能重复。
如数据较多，一行填写不完，需要点多行填写，序号只编一个即可，每本内的序号不能重复。
3、原始记录本可以同时启用多本；前提条件是必须编好册号，如现场检测通用
原始记录本或其他试验类的记录本，每一本都必须按时间顺序填写，中间不得插补数据。
4、质量表格内需填的数据在不同的原始记录本上时，处理方法有两种：（1）可
以统一填写在通用记录本上；（2）如果填写在专用本上的，质量表格中原始记录本位置可以填写其中一本的信息，另一本原始记录本信息填写在质量表格下方的备注里或是自检意见处。
5、原始记录本上只需填写第一手检测的数据，不用填写计算结果或设计值等。
6、《QLA08 桩基钻（冲）孔记录表》、《LJB08 水泥深层搅拌桩施工记录表》由
于数据量大、时间等问题，可以直接打印系统空白表格进行填写作为原始记录，填写到100页时，装订成册保存。
7、报告单、汇总表、统计表、检评表的不需要填写原始记录本。
8、原始记录本严禁不合规定的涂改，将数据录入系统计算后，如发现现场检测
结果不合格时，应在原始记录上把原数据杠掉，下一行注明“作废”、“重做”、“追加”、“返处理”等处理情况，并签上处理人的名字。
桩基三大原始记录填写要点说明
本说明针对质监站7月底下发的桩基三大原始记录作填写要点的提示，希望各桩基队技术负责、桩基队资料员、项目部质检员、内页管理员务必认真学习，按照要求填写准确。
质监站在各次检查中，将以此为检查重点之一。
一、总体要求
1、该记录首先必须有原始件；工序资料中的记录使用相同表格，并应保证两处内容一致；内容和签字必须全部填写。
二、填写要点和提示（务必认真阅读,尤其是字体加粗下划处）
1、钻孔记录（回旋）
（1）该表着重注意以下空格：
设计桩底标高：为设计数据；
钻盘顶标高：实测后填写；
钻盘顶至设计桩底深度：为计算值；
二分之一钻锥高度：开钻前量测填写；
首钻杆长度（主杆顶至钻头导向圈下口）；开钻前量测填写；
实钻孔深；
孔底标高；
（2）填写要点
钻盘顶至设计桩底深度=钻盘顶标高-设计桩底标高；
桩长控制：“实钻孔深”数据必须达到“钻盘顶至设计桩底深度”（当然，应适量超钻一些，以保证沉渣后有效桩长能达到设计桩长）；
进尺控制：开钻后的第一个“加杆长度”=首钻杆长度（主杆顶至钻头导向圈下口）；
2、成孔及钢筋笼安装检查记录（回旋）
该表着重注意“灌注前沉渣厚度检查”一项；
填写方法：请牢牢掌握下面三个计算式：
（1）灌注前沉渣面标高=钻盘顶标高-灌注前钻盘顶至沉渣面量测深度
（2）孔底沉渣起算面标高=成孔孔底标高-1/2钻锥高度
（3）推算沉渣厚度=灌注前沉渣面标高-孔底沉渣起算面标高
而“推算沉渣厚度”必须符合“设计沉渣厚度”的要求；
另外，在“钢筋笼检查”一项中，
（骨架每节长总和-搭接长度总和）必须≥设计骨架总长；
3、钻孔记录（旋挖）
（1）该表着重注意以下空格：
设计桩底标高；
护筒顶标高；
护筒顶至设计桩底深度；
实钻孔深；
孔底标高；
（2）要点
护筒顶至设计桩底深度=护筒顶标高-设计桩底标高；
设计桩长控制：“实钻孔深”必须达到“护筒顶至设计桩底深度”（当然，应适量超钻一些，以保证沉渣后有效桩长能达到设计桩长）；相应的孔底标高也就必然达到“设计桩底标高”了；
4、成孔及钢筋笼安装检查记录（旋挖）
该表着重注意“灌注前沉渣厚度检查”一项；
填写方法：请牢牢掌握以下两个计算式：
（1）灌注前沉渣面标高=护筒顶标高-灌注前护筒顶至沉渣面量测深度
（2）推算沉渣厚度=灌注前沉渣面标高-成孔孔底标高
而“推算沉渣厚度”必须符合“设计沉渣厚度”的要求；
5、灌注记录
（1）该表着重注意以下空格：
灌注前沉渣面标高；
护筒顶标高；
灌注前护筒顶以下导管总长；
灌注前导管底标高；
灌注前导管底悬空高度；
理论混凝土方量；
充盈系数；
（2）填写方法
请牢牢掌握以下相关计算式：
（1）灌注前导管底标高=护筒顶标高-灌注前护筒顶以下导管总长；（2）灌注前导管底悬空高度=灌注前导管底标高-灌注前沉渣面标高；理论砼方量：应以“沉渣面”至“最终砼超灌面”的实际长度来计算；而：(3)最终砼超灌面标高=护筒顶标高-护筒至混凝土面深度的最终数据；（不能简单地以超出桩顶标高1米计算）
(4)充盈系数=实灌砼累计数量÷理论砼方量；该系数不能小于1.0；。
