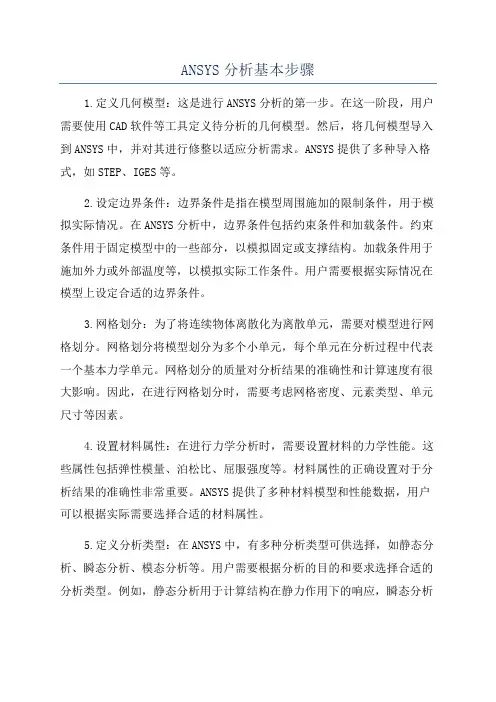

ANSYS分析基本步骤1.定义几何模型：这是进行ANSYS分析的第一步。
在这一阶段，用户需要使用CAD软件等工具定义待分析的几何模型。
然后，将几何模型导入到ANSYS中，并对其进行修整以适应分析需求。
ANSYS提供了多种导入格式，如STEP、IGES等。
2.设定边界条件：边界条件是指在模型周围施加的限制条件，用于模拟实际情况。
在ANSYS分析中，边界条件包括约束条件和加载条件。
约束条件用于固定模型中的一些部分，以模拟固定或支撑结构。
加载条件用于施加外力或外部温度等，以模拟实际工作条件。
用户需要根据实际情况在模型上设定合适的边界条件。
3.网格划分：为了将连续物体离散化为离散单元，需要对模型进行网格划分。
网格划分将模型划分为多个小单元，每个单元在分析过程中代表一个基本力学单元。
网格划分的质量对分析结果的准确性和计算速度有很大影响。
因此，在进行网格划分时，需要考虑网格密度、元素类型、单元尺寸等因素。
4.设置材料属性：在进行力学分析时，需要设置材料的力学性能。
这些属性包括弹性模量、泊松比、屈服强度等。
材料属性的正确设置对于分析结果的准确性非常重要。
ANSYS提供了多种材料模型和性能数据，用户可以根据实际需要选择合适的材料属性。
5.定义分析类型：在ANSYS中，有多种分析类型可供选择，如静态分析、瞬态分析、模态分析等。
用户需要根据分析的目的和要求选择合适的分析类型。
例如，静态分析用于计算结构在静力作用下的响应，瞬态分析用于计算结构在时间变化条件下的响应，模态分析用于计算结构的模态振动特性等。
6.运行分析：在设置完以上参数后，可以运行分析了。
ANSYS会根据用户的设置进行计算，并生成相应的分析结果。
在分析过程中，用户可以监控计算进度和收敛情况，以确保分析的准确性和稳定性。
7.结果评估和后处理：在分析计算完成后，可以对分析结果进行评估和后处理。
ANSYS提供了丰富的后处理功能，包括结果显示、工程图表生成、报告编写等。
ANSYS热分析详解ANSYS（工程仿真软件）是一种广泛应用于工程领域的有限元分析软件。
它不仅可以进行结构力学分析，还可以进行热分析。
热分析是通过数值模拟来研究物体在不同温度和热载荷条件下的热行为。
下面将详细介绍ANSYS热分析的一般步骤和常见应用。
热分析的步骤通常包括几个关键步骤：1.几何建模：通过ANSYS软件创建物体的三维几何模型。
可以使用软件内置的几何建模工具或从其他CAD软件导入几何模型。
2.材料定义：选择适当的材料，并在ANSYS中定义其热特性，如导热系数、比热容和线膨胀系数等。
3.网格划分：将几何模型分割成许多小单元，称为有限元。
每个有限元具有一组方程来描述其热行为。
网格划分的质量直接影响到最终结果的准确性，因此需要仔细选择合适的网格划分方法。
4.边界条件：指定物体的边界条件，如温度、热流、辐射、对流等。
这些边界条件会影响物体的热传导和热平衡。
5.求解：通过解决一组非线性偏微分方程来计算物体的温度分布。
ANSYS使用有限元方法来求解这些方程，并返回物体在不同点上的温度值。
6.后处理：对计算结果进行可视化和分析。
ANSYS可以绘制温度分布图、热通量图、温度梯度图等，以帮助用户更好地理解和分析物体的热行为。
1.电子器件散热分析：在电子设备中，散热问题常常是一个关键问题。
通过ANSYS热分析，可以评估电子器件所产生的热量，以及散热器的性能，从而确保设备的可靠性和性能。
2.汽车发动机冷却分析：汽车发动机的性能和寿命受限于冷却系统的效果。
ANSYS热分析可以帮助评估不同冷却系统的性能，并优化设计以提高发动机的效率和耐久性。
3.压力容器热应力分析：在高温和高压条件下，压力容器可能会发生热应力。
ANSYS热分析可以帮助评估容器的热应力，并指导合适的设计改进。
4.太阳能热系统分析：太阳能是一种可再生能源，可以通过太阳能热系统将太阳能转化为热能。
ANSYS热分析可以帮助评估太阳能热系统的性能，并优化设计以提高能量转化效率。
ANSYS 实验分析报告1. 引言在工程设计和科学研究中，计算机仿真技术的应用越来越广泛。
ANSYS是一种常用的工程仿真软件，它可以帮助工程师和科学家分析和解决各种复杂的问题。
本文将介绍我对ANSYS进行实验分析的过程和结果。
2. 实验目标本次实验的主要目标是使用ANSYS软件对一个特定的工程问题进行仿真分析。
通过这个实验，我希望能够了解ANSYS的基本操作和功能，并在解决工程问题方面获得一定的经验。
3. 实验步骤步骤一：导入模型首先，我需要将要分析的模型导入到ANSYS软件中。
通过ANSYS提供的导入功能，我可以将CAD模型或者其他文件格式的模型导入到软件中进行后续操作。
步骤二：设置边界条件在进行仿真分析之前，我需要设置边界条件。
这些边界条件可以包括约束条件、初始条件和加载条件等。
通过设置边界条件，我可以模拟出真实工程问题中的各种情况。
步骤三：选择分析类型ANSYS提供了多种不同的分析类型，包括结构分析、流体力学分析、热传导分析等。
根据实际情况，我需要选择适合的分析类型来解决我的工程问题。
步骤四：运行仿真设置好边界条件和选择好分析类型后，我可以开始运行仿真了。
ANSYS会根据我所设置的条件，在计算机中进行仿真计算，并生成相应的结果。
步骤五：分析结果仿真计算完成后，我可以对生成的结果进行分析。
通过对结果的分析，我可以得出一些关键的工程参数，如应力分布、温度分布等。
这些参数可以帮助我评估设计的合理性和性能。
4. 实验结果在本次实验中，我成功地使用ANSYS对一个特定的工程问题进行了仿真分析。
通过分析结果，我得出了一些有价值的结论和数据。
这些数据对于进一步改进设计和解决工程问题非常有帮助。
5. 总结与展望通过本次实验，我对ANSYS软件的使用有了更深入的了解，并且积累了一定的实践经验。
在未来的工程设计和科学研究中，我将更加灵活地应用ANSYS软件，以解决更加复杂和挑战性的问题。
同时，我也会继续学习和探索其他相关的仿真软件和工具，以提高自己的技术水平。
ANSYS使用手册第1章开始使用ANSYS1.1完成典型的ANSYS分析ANSYS软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
在ANSYS分析指南手册中有关于它开展不同工程应用领域分析的具体过程。
本章下面几节中描述了对绝大多数分析皆适用的一般步骤。
一个典型的ANSYS分析过程可分为三个步骤：●建立模型●加载并求解●查看分析结果1.2建立模型与其他分析步骤相比，建立有限元模型需要花费ANSYS用户更多时间。
首先必须指定作业名和分析标题，然后使用PREP7前处理器定义单元类型、单元实常数、材料特性和几何模型。
1.2.1 指定作业名和分析标题该项工作不是强制要求的，但ANSYS推荐使用作业名和分析标题。
1.2.1.1定义作业名作业名是用来识别ANSYS作业。
当为某项分析定义了作业名，作业名就成为分析过程中产生的所有文件名的第一部分（文件名）。
（这些文件的扩展名是文件类型的标识，如.DB）通过为每一次分析给定作业名，可确保文件不被覆盖。
如果没有指定作业名，所有文件的文件名均为FILE或file（取决于所使用的操作系统）。
可按下面方法改变作业名。
●进入ANSYS程序时通过入口选项修改作业名。
可通过启动器或ANSYS执行命令。
详见ANSYS 操作指南。
●进入ANSYS程序后，可通过如下方法实现：命令行方式：/FILENAMEGUI：Utility Menu>File>Change Jobname/FILENAME命令仅在Begin level（开始级)才有效，即使在入口选项中给定了作业名，ANSYS 仍允许改变作业名。
然而该作业名仅适用于使用/FILNAME后打开的文件。
使用/FILNAME命令前打开的文件，如记录文件Jobname.LOG、出错文件Jobname.ERR等仍然是原来的作业名。
1.2.1.2 定义分析标题/TITLE命令(Utility Menu>File>Change Title)可用来定义分析标题。
