数控机床的组成和分类

数控机床的组成及分类
数控机床的组成及分类数控机床是现代工业中不可或缺的设备，它以计算机技术为基础，能够自动执行各种加工任务。

了解数控机床的组成和分类对于理解其工作原理和应用具有重要意义。

数控机床主要由五个部分组成：机床本体、数控装置、执行机构、传感器和刀具。

机床本体是数控机床的基础部分，包括床身、工作台和主轴等。

数控装置是控制机床运动和加工过程的核心，它由计算机和控制器组成。

执行机构负责将数控装置发出的指令转化为机床的实际运动。

传感器用于检测加工过程中的各种参数，如温度、压力和位置等。

刀具则是进行加工的工具，根据不同的加工要求选择不同的刀具。

根据加工方式和结构特点，数控机床可以分为多种类型。

常见的有数控铣床、数控车床、数控钻床和数控磨床等。

数控铣床主要用于平面和曲面的加工，能够进行多轴加工。

数控车床则适用于轴对称零件的加工，具有高精度和高效率的特点。

数控钻床主要用于孔加工，能够进行自动定位和钻孔操作。

数控磨床则用于高精度的磨削加工，能够实现多种形状的加工要求。

数控机床是现代工业中不可或缺的设备，它的组成和分类对于理解其工作原理和应用具有重要意义。

通过了解数控机床的组成和分类，我们可以更好地选择和应用适合的数控机床，提高生产效率和产品质量。

简述数控车床的组成数控车床是一种通过计算机控制的自动化机床，它能够根据预先设置的程序进行高精度的加工。

下面将从数控车床的组成方面进行详细介绍。

数控车床主要由以下几个部分组成：1.床身：床身是数控车床的基础部件，用于支撑和固定其他各个部件。

床身通常由铸铁或钢板制成，具有足够的刚性和稳定性。

2.主轴：主轴是数控车床的核心部件，用于驱动工件进行旋转。

主轴通常由电机、主轴箱和主轴头等组成，能够提供足够的转速和转矩。

3.刀架：刀架是数控车床上刀具的支撑和调整部件。

刀架通常由刀架座、刀杆和刀架体组成，能够实现刀具的快速换装和精确调整。

4.进给系统：进给系统是数控车床实现工件加工的重要部分，用于控制刀架在各个方向上的运动。

进给系统一般由进给电机、进给装置和进给传动机构组成，能够实现高精度的进给运动。

5.控制系统：控制系统是数控车床的大脑，用于接收并处理加工程序，控制各个部件的运动。

控制系统一般由数控装置、伺服系统和编程装置组成，能够实现高精度的加工控制。

6.润滑系统：润滑系统是数控车床的重要组成部分，用于提供各个部件的润滑和冷却。

润滑系统一般由润滑泵、油箱和管路组成，能够保证机床的正常运行和寿命。

7.辅助装置：辅助装置是数控车床的附属设备，用于提供机床加工过程中的辅助功能。

常见的辅助装置有刀具测量仪、工件测量仪、自动换刀装置和自动送料装置等，能够提高机床的加工效率和自动化程度。

以上是数控车床的主要组成部分。

数控车床通过精确的控制系统，能够实现复杂工件的高精度加工。

随着科技的发展，数控车床的功能和性能不断提升，已经成为现代制造业中不可或缺的重要设备。

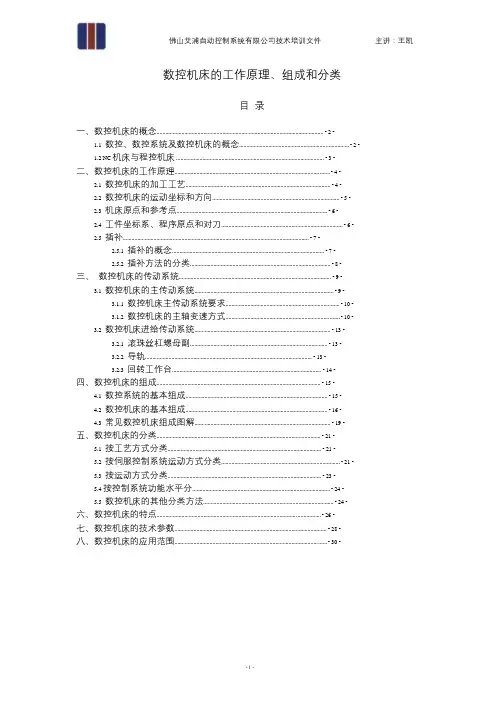

数控机床的工作原理、组成和分类目录一、数控机床的概念.................................................................................................................. - 2 -1.1 数控、数控系统及数控机床的概念........................................................................... - 2 -1.2 NC 机床与程控机床..................................................................................................... - 3 -二、数控机床的工作原理.......................................................................................................... - 4 -2.1 数控机床的加工工艺................................................................................................... - 4 -2.2 数控机床的运动坐标和方向....................................................................................... - 5 -2.3 机床原点和参考点....................................................................................................... - 6 -2.4 工件坐标系、程序原点和对刀................................................................................... - 6 -2.5 插补............................................................................................................................... - 7 -2.5.1 插补的概念........................................................................................................ - 7 -2.5.2 插补方法的分类................................................................................................ - 8 -三、数控机床的传动系统........................................................................................................ - 9 -3.1 数控机床的主传动系统............................................................................................... - 9 -3.1.1 数控机床主传动系统要求.............................................................................. - 10 -3.1.2 数控机床的主轴变速方式.............................................................................. - 10 -3.2 数控机床进给传动系统............................................................................................. - 13 -3.2.1 滚珠丝杠螺母副.............................................................................................. - 13 -3.2.2 导轨.................................................................................................................. - 13 -3.2.3 回转工作台...................................................................................................... - 14 -四、数控机床的组成................................................................................................................ - 15 -4.1 数控系统的基本组成................................................................................................. - 15 -4.2 数控机床的基本组成................................................................................................. - 16 -4.3 常见数控机床组成图解............................................................................................. - 19 -五、数控机床的分类................................................................................................................ - 21 -5.1 按工艺方式分类......................................................................................................... - 21 -5.2 按伺服控制系统运动方式分类................................................................................. - 21 -5.3 按运动方式分类......................................................................................................... - 23 -5.4 按控制系统功能水平分.............................................................................................. - 24 -5.5 数控机床的其他分类方法......................................................................................... - 24 -六、数控机床的特点................................................................................................................ - 26 -七、数控机床的技术参数........................................................................................................ - 28 -八、数控机床的应用范围........................................................................................................ - 30 -一、数控机床的概念1.1 数控、数控系统及数控机床的概念数控即数字控制(Numerical Control，简称NC)。

数控复习第一章绪论数控机床的组成：1、输入输出设备2、数控装置3、伺服系统4、测量反馈装置5、机床本体数控机床按伺服系统的控制原理分为：开环控制的数控机床、闭环控制的数控机床（按传感器安装位置的不同分为全闭环和半闭环）开环、闭环共同点：1、采用直流/ 交流伺服电机驱动。

2 、采用数字增量插补法（时间分割、角度分割）。

3 、通常不用降速。

两个重要参数：步距角（两个相邻脉冲时间内转子转过的角度）、脉冲当量。

插补器：有无插补器是点位控制器与连续控制的根本区别。

数控机床特点：1、加工零件的适应性强，灵活性好。

2 、加工精度高，产品质量稳定。

3 、生产效率高。

4 、减少工人劳动强度。

5 、生产管理水平高。

数控机床的适用范围：产品品种的变换频繁、批量小、加工方法的区别大。

第四章计算机数控装置CNC装置的功能：1、基本功能（输入、插补、位控）2、选择功能3、特殊功能。

单微处理结构的CN（装置：（1）微处理器由控制器和运算器组成，是微处理机的核心，它完成控制和运算两方面的内容。

（2）总线是将微处理器、存储器和输入/ 输出接口等相对独立的装置或功能部件联系起来，并传送信息的公共通道。

它包括数据总线、地址总线和控制总线。

数控装置与机床及机床电器设备之间的接口分为三种类型：第一类、与驱动控制器和测量装置之间的连接电路。

第二类、电源及保护电路。

第三类、开/ 关信号和代码连接电路。

接口电路的主要任务是：1）进行电平切换和功率放大。

2）防止噪声引起误动作。

3）模拟量和数字量之间的转换。

机床控制的I/O部件1）特点：a、可靠性高抗干扰的能力强。

b 、进行信息转换功率放大。

2）光电隔离电路作用：a隔离信号防干扰、b电平转化。

多微处理机CNC装置的基本功能模块：1）CNCt理模块2 ）CNC插补模块3 ）位置控制模块4 ）PLC模块5）操作与控制数据输入输出和显示模块 6 ）存储器模块并行处理方法：资源共享、资源重复和时间重叠。

数控车床结构范文数控车床是一种使用计算机控制系统的机床，通过预先编程的方式，能够自动进行加工，并且实现极高的准确度和效率。

数控车床的结构主要包括机床床身、主轴箱、进给箱和控制系统等部分。

一、机床床身数控车床的床身是整个机床的基础，也是承载所有组件和零部件的主要结构。

床身通常由铸铁或焊接钢板制成，具有足够的刚性和稳定性，能够承受加工过程中的各种力和震动。

床身上通常有V型或者平坦的导轨，用于安装和导向主轴箱和进给箱。

二、主轴箱主轴箱是数控车床上的一个重要部件，主要用于驱动刀具和工件的相对运动。

主轴箱通常由主轴驱动装置、主轴箱壳体、主轴箱传动装置和进给机构等组成。

主轴箱壳体上安装有主轴和主轴伺服电机，主轴通过传动装置和主轴驱动装置相连，用于旋转刀具。

进给机构通常是通过主轴箱内部的螺杆、滑块和导轨等部件来实现刀具和工件的进给运动。

三、进给箱进给箱是数控车床的另一个重要部件，用于控制刀具和工件在加工过程中的进给速度和方向。

进给箱通常由进给伺服电机、进给箱壳体、进给传动装置和进给机构等部分组成。

进给伺服电机通过传动装置与进给机构相连，实现刀具和工件的进给运动。

进给箱壳体上通常装有进给选择器，用户可以通过选择器设定进给模式、进给速度和进给方向等参数。

四、控制系统控制系统是数控车床上最为重要的部分，用于实时控制和监控机床的加工过程。

控制系统通常包括机床控制器、数控软件和人机界面等部分。

机床控制器与数控软件相连，通过预先编程的方式控制数控车床的各种运动和加工参数。

人机界面通常是通过电脑显示屏和键盘等设备，用户可以通过界面输入指令、监控加工过程和调整参数等。

总结：数控车床的结构包括机床床身、主轴箱、进给箱和控制系统等部分。

机床床身是整个机床的基础，具有足够的刚性和稳定性。

主轴箱用于驱动刀具和工件的相对运动，进给箱用于控制刀具和工件的进给速度和方向。

控制系统是整个数控车床的大脑，通过预先编程的方式实现加工过程的控制和监控。

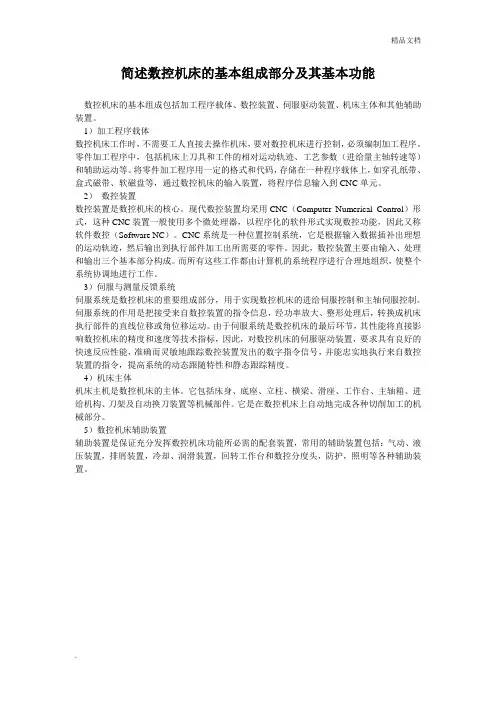

精品文档.简述数控机床的基本组成部分及其基本功能数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。

1）加工程序载体数控机床工作时，不需要工人直接去操作机床，要对数控机床进行控制，必须编制加工程序。

零件加工程序中，包括机床上刀具和工件的相对运动轨迹、工艺参数（进给量主轴转速等）和辅助运动等。

将零件加工程序用一定的格式和代码，存储在一种程序载体上，如穿孔纸带、盒式磁带、软磁盘等，通过数控机床的输入装置，将程序信息输入到CNC单元。

2）数控装置数控装置是数控机床的核心。

现代数控装置均采用CNC（Computer Numerical Control）形式，这种CNC装置一般使用多个微处理器，以程序化的软件形式实现数控功能，因此又称软件数控（Software NC）。

CNC系统是一种位置控制系统，它是根据输入数据插补出理想的运动轨迹，然后输出到执行部件加工出所需要的零件。

因此，数控装置主要由输入、处理和输出三个基本部分构成。

而所有这些工作都由计算机的系统程序进行合理地组织，使整个系统协调地进行工作。

3）伺服与测量反馈系统伺服系统是数控机床的重要组成部分，用于实现数控机床的进给伺服控制和主轴伺服控制。

伺服系统的作用是把接受来自数控装置的指令信息，经功率放大、整形处理后，转换成机床执行部件的直线位移或角位移运动。

由于伺服系统是数控机床的最后环节，其性能将直接影响数控机床的精度和速度等技术指标，因此，对数控机床的伺服驱动装置，要求具有良好的快速反应性能，准确而灵敏地跟踪数控装置发出的数字指令信号，并能忠实地执行来自数控装置的指令，提高系统的动态跟随特性和静态跟踪精度。

4）机床主体机床主机是数控机床的主体。

它包括床身、底座、立柱、横梁、滑座、工作台、主轴箱、进给机构、刀架及自动换刀装置等机械部件。

它是在数控机床上自动地完成各种切削加工的机械部分。

5）数控机床辅助装置辅助装置是保证充分发挥数控机床功能所必需的配套装置，常用的辅助装置包括：气动、液压装置，排屑装置，冷却、润滑装置，回转工作台和数控分度头，防护，照明等各种辅助装置。

数控机床的结构组成及组成部分的作用数控机床是指通过数控系统控制机床进行加工的一种机床。

它由许多不同的部件组成，每个部件都有着特定的作用。

本文将详细介绍数控机床的结构组成及各组成部分的作用。

一、数控机床的结构组成数控机床的结构主要包括数控系统、机床本体、执行机构和辅助设备等四个部分。

1. 数控系统：数控系统是数控机床的核心部分，负责接收、解释和处理用户输入的加工程序，并将其转化为机床能够执行的运动控制指令。

数控系统通常由硬件和软件两部分组成。

硬件包括中央处理器、输入输出设备、存储设备等，而软件则包括数控程序编辑器、解释器和运动控制算法等。

数控系统的性能和功能对整个机床的加工精度和效率有着重要影响。

2. 机床本体：机床本体是数控机床的主体部分，用于固定和支撑工件和刀具，实现加工运动。

机床本体通常由床身、工作台、主轴箱、进给机构等组成。

床身是机床的主要支撑结构，用于承载各个部件的安装。

工作台是固定工件的平台，通常可以沿X、Y、Z三个方向进行运动。

主轴箱则用于固定和驱动主轴，实现旋转运动。

进给机构负责控制工作台和主轴的运动，实现加工过程中的进给和进给速度控制。

3. 执行机构：执行机构是数控机床实现加工运动的关键部分，主要包括主轴和进给轴等。

主轴是负责旋转的部件，用于驱动刀具进行切削加工。

进给轴则用于控制工作台和刀具在X、Y、Z轴方向的移动。

执行机构的精度和稳定性对加工质量和效率有着重要影响。

4. 辅助设备：辅助设备主要包括刀库、刀具测量装置、冷却液系统等。

刀库用于存放不同类型的刀具，方便刀具的更换和管理。

刀具测量装置则用于测量刀具的尺寸和磨损情况，以便及时更换和修复。

冷却液系统则用于降低加工过程中的温度，提高加工质量和刀具寿命。

二、各组成部分的作用1. 数控系统的作用：数控系统是数控机床的大脑，它负责接收用户输入的加工程序，并将其转化为机床能够执行的运动控制指令。

数控系统具有高精度、高效率、高稳定性的特点，能够实现复杂的加工过程控制，提高加工精度和生产效率。

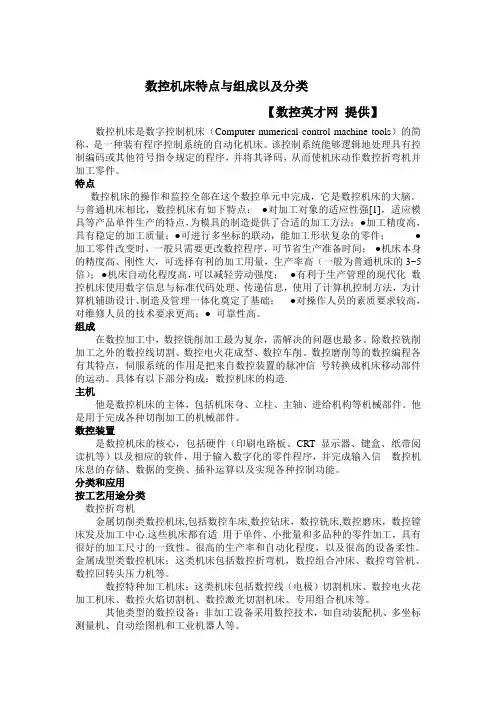

数控机床特点与组成以及分类【数控英才网提供】数控机床是数字控制机床（Computer numerical control machine tools）的简称，是一种装有程序控制系统的自动化机床。

该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序，并将其译码，从而使机床动作数控折弯机并加工零件。

特点数控机床的操作和监控全部在这个数控单元中完成，它是数控机床的大脑。

与普通机床相比，数控机床有如下特点：●对加工对象的适应性强[1]，适应模具等产品单件生产的特点，为模具的制造提供了合适的加工方法；●加工精度高，具有稳定的加工质量；●可进行多坐标的联动，能加工形状复杂的零件；●加工零件改变时，一般只需要更改数控程序，可节省生产准备时间；●机床本身的精度高、刚性大，可选择有利的加工用量，生产率高（一般为普通机床的3~5倍）；●机床自动化程度高，可以减轻劳动强度；●有利于生产管理的现代化数控机床使用数字信息与标准代码处理、传递信息，使用了计算机控制方法，为计算机辅助设计、制造及管理一体化奠定了基础；●对操作人员的素质要求较高，对维修人员的技术要求更高；● 可靠性高。

组成在数控加工中，数控铣削加工最为复杂，需解决的问题也最多。

除数控铣削加工之外的数控线切割、数控电火花成型、数控车削、数控磨削等的数控编程各有其特点，伺服系统的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。

具体有以下部分构成：数控机床的构造.主机他是数控机床的主体，包括机床身、立柱、主轴、进给机构等机械部件。

他是用于完成各种切削加工的机械部件。

数控装置是数控机床的核心，包括硬件（印刷电路板、CRT显示器、键盒、纸带阅读机等）以及相应的软件，用于输入数字化的零件程序，并完成输入信数控机床息的存储、数据的变换、插补运算以及实现各种控制功能。

分类和应用按工艺用途分类数控折弯机金属切削类数控机床,包括数控车床,数控钻床，数控铣床,数控磨床，数控镗床发及加工中心.这些机床都有适用于单件、小批量和多品种的零件加工，具有很好的加工尺寸的一致性、很高的生产率和自动化程度，以及很高的设备柔性。

数控机床的四大组成部分
数控机床的四大组成部分数控机床主要由主机部分、控制部分、驱动装置和辅助装置四部分组成。

（1）主机部分它是数控机床的主体，是数控机床的机械部件。

它包括床身、主轴箱、刀架、尾座、进给机构等组成。

（2）控制部分控制部分又称CNC装置，它是控制机床的核心，一般是一台机床专用控制计算机（包括机床印制板电路、屏幕显示器、键盘、纸带、磁带、驱动电路等）。

输入到控制部分的程序指令记录在信息载体上由程序读入装置接收，或由控制部分的键盘直接手动输入。

（3）驱动装置驱动装置是数控机床的执行机构的驱动部件，包括主轴电机、进给伺服电机等。

（4）辅助装置辅助装置是指数控机床的一些配套部件，包括液压、气动装置及冷却系统和排泄装置、防护设备等。

数控机床应用数控机床是一种装有程序控制系统的自动化机床，能够根据已编好的程序，使机床动作并加工零件。

它综合了机械、自动化、计算机、测量、微电子等最新技术，使用了多种传感器，在数控机床上应用的传感器主要有光电编码器、直线光栅、接近开关、温度传感器、霍尔传感器、电流传感器、电压传感器、压力传感器、液位传感器、旋转变压器、感应同步器、速度传感器等，主要用来检测位置、直线位移和角位移、速度、压力、温度等。

1、数控机床对传感器的要求1）可靠性高和抗干扰性强；
2）满足精度和速度的要求；
3）使用维护方便，适合机床运行环境；
4）成本低。

不同种类数控机床对传感器的要求也不尽相同，一般来说，大型机床要求速度响应高，中。

数控机床的基本组成数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。

下面分别对各组成部分的基本工作原理进行概要说明。

1、加工程序载体数控机床工作时，不需要工人直接去操作机床，要对数控机床进行控制，必须编制加工程序。

零件加工程序中，包括机床上刀具和工件的相对运动轨迹、工艺参数(进给量主轴转速等)和辅助运动等。

将零件加工程序用一定的格式和代码，存储在一种程序载体上，如穿孔纸带、盒式磁带、软磁盘等，通过数控机床的输入装置，将程序信息输入到CNC单元。

2、数控装置数控装置是数控机床的核心。

现代数控装置均采用CNC(Computer Numerical Control)形式，这种CNC装置一般使用多个微处理器，以程序化的软件形式实现数控功能，因此又称软件数控(Software NC)。

CNC 系统是一种位置控制系统，它是根据输入数据插补出理想的运动轨迹，然后输出到执行部件加工出所需要的零件。

因此，数控装置主要由输入、处理和输出三个基本部分构成。

而所有这些工作都由计算机的系统程序进行合理地组织，使整个系统协调地进行工作。

1)输入装置:将数控指令输入给数控装置，根据程序载体的不同，相应有不同的输入装置。

主要有键盘输入、磁盘输入、CAD/CAM系统直接通信方式输入和连接上级计算机的DNC(直接数控)输入，现仍有不少系统还保留有光电阅读机的纸带输入形式。

(1)纸带输入方式。

可用纸带光电阅读机读入零件程序，直接控制机床运动，也可以将纸带内容读入存储器，用存储器中储存的零件程序控制机床运动。

(2)MDI手动数据输入方式。

操作者可利用操作面板上的键盘输入加工程序的指令，它适用于比较短的程序。

在控制装置编辑状态(EDIT)下，用软件输入加工程序，并存入控制装置的存储器中，这种输入方法可重复使用程序。

一般手工编程均采用这种方法。

在具有会话编程功能的数控装置上，可按照显示器上提示的问题，选择不同的菜单，用人机对话的方法，输入有关的尺寸数字，就可自动生成加工程序。

1．2 数控机床的组成及基本工作原理一、数控机床组成数控机床由：程序、输人/输出装置、CNC单元、伺服系统、位置反馈系统、机床本体组成。

1、程序的存储介质，又称程序载体1)穿孔纸带（过时、淘汰）；2)盒式磁带（过时、淘汰）；3)软盘、磁盘、U盘；4)通信。

2、输人/输出装置1)对于穿孔纸带，配用光电阅读机；（过时、淘汰）；2)对于盒式磁带，配用录放机；（过时、淘汰）；3)对于软磁盘，配用软盘驱动器和驱动卡；4)现代数控机床，还可以通过手动方式(MDI方式)；5)DNC网络通讯、RS232串口通讯。

3、CNC单元CNC单元是数控机床的核心，CNC单元由信息的输入、处理和输出三个部分组成。

CNC单元接受数字化信息，经过数控装置的控制软件和逻辑电路进行译码、插补、逻辑处理后，将各种指令信息输出给伺服系统，伺服系统驱动执行部件作进给运动。

其它的还有主运动部件的变速、换向和启停信号；选择和交换刀具的刀具指令信号，冷却、润滑的启停、工件和机床部件松开、夹紧、分度台转位等辅助指令信号等。

准备功能：G00,G01,G02,G03,辅助功能：M03，M04刀具、进给速度、主轴：T，F，S4、伺服系统由驱动器、驱动电机组成，并与机床上的执行部件和机械传动部件组成数控机床的进给系统。

它的作用是把来自数控装置的脉冲信号转换成机床移动部件的运动。

对于步进电机来说，每一个脉冲信号使电机转过一个角度，进而带动机床移动部件移动一个微小距离。

每个进给运动的执行部件都有相应的伺服驱动系统，整个机床的性能主要取决于伺服系统。

如三轴联动的机床就有三套驱动系统。

脉冲当量：每一个脉冲信号使机床移动部件移动的位移量。

常用的脉冲当量为0.001mm/脉冲。

5、位置反馈系统（检测反馈系统）伺服电动机的转角位移的反馈、数控机床执行机构(工作台)的位移反馈。

包括光栅、旋转编码器、激光测距仪、磁栅等。

（作业：让同学们网上查找反馈元件，下节课用5分钟自述所查内容）反馈装置把检测结果转化为电信号反馈给数控装置，通过比较，计算实际位置与指令位置之间的偏差，并发出偏差指令控制执行部件的进给运动。

数控机床的工作原理、组成及分类
数控机床是一种高精度、高效率的机床，它采用计算机控制系统来控制机床的运动，实现对工件的加工。

数控机床的工作原理、组成及分类是我们了解数控机床的基础知识。

一、工作原理
数控机床的工作原理是通过计算机控制系统来控制机床的运动，实现对工件的加工。

计算机控制系统通过输入程序，将程序转换成机床能够识别的指令，然后通过电气、液压、气动等方式控制机床的各个部件的运动，从而实现对工件的加工。

二、组成
数控机床由机床本体、数控装置、执行机构、测量系统和辅助设备等组成。

1. 机床本体：数控机床的机床本体与传统机床相似，包括床身、主轴、进给机构等。

2. 数控装置：数控装置是数控机床的核心部件，它包括计算机、数控器、输入设备和输出设备等。

3. 执行机构：执行机构是数控机床的关键部件，它包括伺服电机、液压元件、气动元件等。

4. 测量系统：测量系统是数控机床的重要组成部分，它包括编码器、传感器、测量仪等。

5. 辅助设备：辅助设备包括冷却液系统、刀具库、夹具等。

三、分类
数控机床按照加工方式可以分为车床、铣床、钻床、磨床等；按照控制方式可以分为点位控制、直线控制、圆弧控制等；按照控制系统可以分为伺服控制系统、步进控制系统、液压控制系统等。

数控机床是一种高精度、高效率的机床，它采用计算机控制系统来控制机床的运动，实现对工件的加工。

了解数控机床的工作原理、组成及分类，有助于我们更好地理解和应用数控机床。
