竭诚为您提供优质文档/双击可除
1.5mm铁皮的镀锌规范

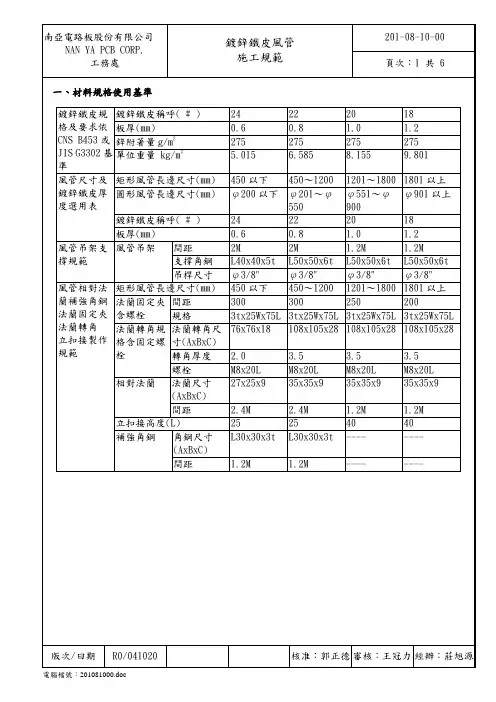

篇一：镀锌铁皮风管施工规范(20xx81000)
電腦檔號：20xx81000.doc
篇二：镀锌钢板的质量检验标准
镀锌钢板的质量检验标准
前言
镀锌钢板在我国有很大的市场，且其消耗量也很大，其中每年都要进口相当数（重）量的各种镀锌钢板,。
进口镀锌板常见的为热镀锌板、电镀锌板和镀锌涂漆板。
进口镀锌板中，有优质品级（一级品）镀锌板，也有非优质品级的镀锌板，即所谓的“二级品”。
在这些不同品质的货物中，可能会出现对外索赔的情况；另一方面，钢材的优质品与非优质品的进口关税不一样。
在日常的检验或报关工作中经常遇到申报为非优质品的情况。
作为对商品品质进行检验的出入境检验检疫部门，应重视质量把关，同时也促进市场经济贸易，维护国家利益、关税利益。
目前，我国现行的国家标准或生产国标准或国际通用标准中对镀锌钢板的非优质品等级的检验鉴定尚无标准。
一般对非优质品镀锌钢板的检验鉴定是依据其同类优质品标准相对而言。
因此，在钢材检验的实践中，探索、掌握正确的检验方法、检验尺度去确定货物的品质等级，同时在实践中总结出一套行之有效的经验方法，将对检验检疫工作具有重要的意义。
一．镀锌钢板的质量检验标准
按生产及加工方法，镀锌钢板可分为以下几类：热浸镀锌钢板（俗称镀锌铁皮）、电镀锌钢板、单面或双面差厚镀锌钢板、合金复合镀锌钢板等，除上述几种外，还有彩色镀锌钢板（通俗地称为彩板）、印花涂装镀锌钢板、聚氯乙烯叠层镀锌钢板等。
此外，按用途可分为一般用、屋顶用、建筑外侧板用、结构用、瓦垄板用、拉伸用和深拉伸用等镀锌钢板。
优质品级镀锌板的质量要求包括规格尺寸、外观、镀锌量、化学成份、板形、机械性能和包装等几个方面。
1．包装
分为切成定尺长度的镀锌板和带卷镀锌板包装两种。
一般铁皮包装，内衬防潮纸，外以铁腰子捆扎，捆扎牢靠，以防内装镀锌板相互摩擦
2．规格尺寸
有关产品标准（以下述及）都列明镀锌板推荐的标准厚度、长度和宽度及其允许偏差。
另外，板的宽度和长度、卷的宽度也可按用户要求确定。
3．外观
表面状态：镀锌板由于涂镀工艺中处理方式不同，表面状态也不同，如普通锌花、细锌花、平整锌花、无锌花以及磷化处理的表面等。
切成定尺长度的镀锌板及镀锌卷板不得存在影响
使用的缺陷（以下详述），但卷板允许有焊接部位等若干不正常部分。
4．镀锌量
镀锌量标准值：镀锌量是表示镀锌板锌层厚度的一个普遍采用的有效方法。
有两面镀锌量相同（即等厚镀锌）和两面镀锌量不同（即差厚镀锌）两种。
镀锌量的单位为g/m2。
5．机械性能
（1）抗拉试验：一般说来，只有结构用、拉伸用和深拉伸用镀锌板有抗拉性能要求。
（2）弯曲试验：是衡量薄板工艺性能的主要项目。
但各国标准对各种镀锌板的要求并不一致。
一般要求镀锌板弯曲180o后，外侧表面不得有锌层脱离，板基不得有龟裂及断裂。
6．化学成份
对镀锌基板的化学成份的要求，各国标准规定不同。
如日本就不要求，美国则要求。
一般不作成品检验。
7．板形
衡量板形好坏有两个指标，即平直度和镰刀弯。
板的平直度和镰刀弯的最大允许值标准有一定规定。
下面列出有关镀锌板的国外主要标准，以作参考：
jisg3302镀锌钢板；jisg3313电镀锌钢板及钢带；astma525热浸镀锌薄钢板的一般要求；astma526商业级热
镀锌薄钢板；astm527咬合成型级热镀锌薄钢板；astm528
深冲级热镀锌薄钢板；astma361屋面和墙板用热浸镀锌薄钢板；astma444沟渠用热浸镀锌薄钢板；astma446结构级热
镀锌薄钢板；astma599冷轧电镀锌薄钢板astma642热镀锌
特殊脱氧深冲级薄钢板；гoct7118镀锌薄钢板；din17162
部份1低碳钢热镀锌钢带和钢板；din17162部份2热镀锌薄钢板；jish0401热浸镀锌试验方法；din50952热浸镀锌试
验方法
二．非优质品级镀锌钢板的鉴定依据
从镀锌钢板的质量要求来看，其检验主要包括两个方面，一是外观质量，二是品质检验。
外观质量包括包装、尺寸规格、重量、表面外观等；品质检验包括镀锌量、机械性能、化学成分等。
因此，对非优质品的检验鉴定也是依据这些方面来考虑。
（一）包装：观察货物为出口标准包装，还是简易包装或裸装；包装完整，还是破损。
一般来说，优质品包装比较完整；但也不能片面认为，包装不完整的就是非优质品。
（二）规格尺寸：整批货物规格尺寸是否一致，货物标签标称尺寸与货物实际尺寸是否一致。
对于优质品，规格尺寸大多数一致。
（三）重量：包括皮重与净重。
查看全批货物的重量与合同要求是否相符。
（四）外观情况：观察货物表面是否存在对使用有影响的缺陷。
由于不同货物其外观缺陷不尽相同，现对热镀锌钢板和电镀锌钢板的外观缺陷分别作讨论如下：
1.热镀锌钢板
在热镀锌钢板的生产过程中，普遍采用连续热镀锌法。
连续热镀锌法的工艺过程简单可描述为：原板－镀前处理（清洗和退火）－热浸镀锌－镀后处理（如锌花处理、合金处理及化学处理等）－成品
综合考虑热镀锌钢板的生产工艺过程及成
品包装等因素，热镀锌钢板可能会存在如下的一些表面外观缺陷：
（1）原板缺陷
镀锌原板表面缺陷，如折痕、凹坑、波浪边等均延续影响到镀锌板，成为其表面缺陷。
因此，生产前，生产者都须
对原板进行检验。
（2）黑斑
a.镀锌层纯度不够，金属杂质在锌表面构成原电池，对析氢有利时，容易使锌层表面产生黑色的斑点。
b.镀锌层中铜、铁、砷等杂质含量较高时，经钝化处理后，这些杂质呈现黑色。
c.原板表面污蚀物处理不充分，形成残渣，使某些部位镀不上锌，导致镀锌层出现毛病而容易脱落，从而造成黑斑。
d.镀锌时出现漏镀，在后处理时容易形成黑斑。
e.镀锌液中夹杂残渣或小黑灰（碳或碳化合物），粘附于锌层表面或居于锌层内，与锌层结合得很牢固。
在成品镀锌板上可见到黑斑。
f.磨蚀黑斑。
由运输、堆放过程中粗野作业所致。
（3）白锈
镀锌钢板表面受潮或雨水浸入，在一定温度下，锌被氧化，产生白色粉末。
产生白锈的表面其防腐能力大为降低，影响其使用。
（4）镀锌层不均匀
镀锌板表面锌层高低不平，厚薄不均，甚至出现表面小颗粒。
其原因是由于热镀锌时气刀送气不均匀，或者气刀与带钢间距不当所致。
（5）锌疤（镀锌层堆积）。
