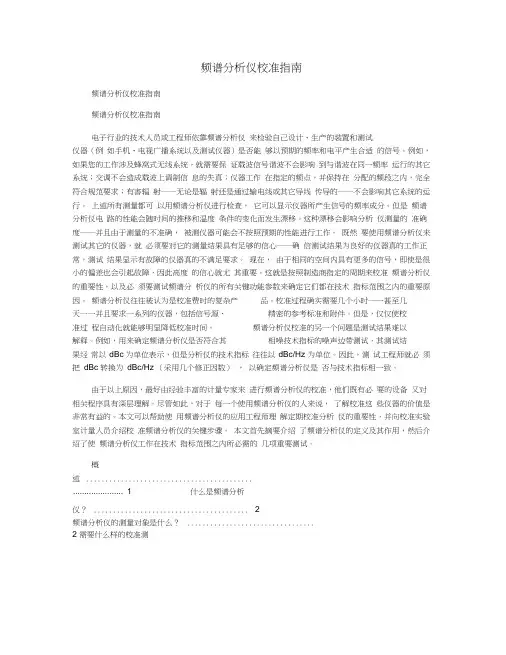

频谱分析仪校准指南

频谱分析仪校准指南频谱分析仪校准指南频谱分析仪校准指南电子行业的技术人员或工程师依靠频谱分析仪来检验自己设计、生产的装置和测试仪器（例如手机、电视广播系统以及测试仪器）是否能够以预期的频率和电平产生合适的信号。

例如，如果您的工作涉及蜂窝式无线系统，就需要保证载波信号谐波不会影响到与谐波在同一频率运行的其它系统；交调不会造成载波上调制信息的失真；仪器工作在指定的频点，并保持在分配的频段之内，完全符合规范要求；有害辐射――无论是辐射还是通过输电线或其它导线传导的――不会影响其它系统的运行。

上述所有测量都可以用频谱分析仪进行检查，它可以显示仪器所产生信号的频率成分。

但是频谱分析仪电路的性能会随时间的推移和温度条件的变化而发生漂移。

这种漂移会影响分析仪测量的准确度――并且由于测量的不准确，被测仪器可能会不按照预期的性能进行工作。

既然要使用频谱分析仪来测试其它的仪器，就必须要对它的测量结果具有足够的信心――确信测试结果为良好的仪器真的工作正常，测试结果显示有故障的仪器真的不满足要求。

现在，由于相同的空间内具有更多的信号，即使是很小的偏差也会引起故障，因此高度的信心就尤其重要。

这就是按照制造商指定的周期来校准频谱分析仪的重要性，以及必须要测试频谱分析仪的所有关键功能参数来确定它们都在技术指标范围之内的重要原因。

频谱分析仪往往被认为是校准费时的复杂产品。

校准过程确实需要几个小时一一甚至几天一一并且要求一系列的仪器，包括信号源、精密的参考标准和附件。

但是，仅仅使校准过程自动化就能够明显降低校准时间。

频谱分析仪校准的另一个问题是测试结果难以解释。

例如，用来确定频谱分析仪是否符合其相噪技术指标的噪声边带测试，其测试结果经常以dBc 为单位表示，但是分析仪的技术指标往往以dBc/Hz 为单位。

因此，测试工程师就必须把dBc 转换为dBc/Hz （采用几个修正因数），以确定频谱分析仪是否与技术指标相一致。

由于以上原因，最好由经验丰富的计量专家来进行频谱分析仪的校准，他们既有必要的设备又对相关程序具有深层理解。

频谱分析仪检定规程目录：1 范围 (2)2 概述 (2)3 计量器具控制 (2)3.1 首次检定、后续检定和使用中检验 (2)3.2 检定条件 (2)3.3 检定用设备 (2)4 检定项目和检定方法 (6)4.1 外观及工作正常性检查 (6)4.2 参考频率的检定 (6)4.3 频率读数准确度的检定 (7)4.4 游标计数准确度的检定 (8)4.5 扫频宽度的检定 (9)4.6 噪声边带的检定 (11)4.7 系统相关边带的检定 (13)4.8 剩余调频的检定 (14)4.9 扫描时间的检定 (17)4.10 显示刻度保真度的检定 (19)4.11 输入衰减器开关/切换不确定度的检定 (23)4.12 参考电平准确度的检定 (25)4.13 分辨率带宽转换不确定度的检定 (27)4.14 绝对幅度准确度（参考设置）的检定 (29)4.15 完整的绝对幅度准确度的检定 (31)4.16 分辨率带宽准确度的检定 (33)4.17 频率响应的检定 (34)4.18 其他输入相关杂散相应的检定 (38)4.19 杂散响应（包括三阶交调失真与二次谐波失真）的检定 (42)4.20 增益压缩的检定 (48)4.21 平均显示噪声电平的检定 (50)4.22 剩余响应的检定 (55)4.23 快速时域幅度准确度的检定 (56)4.24 跟踪发生器绝对幅度和游标准确度的检定（只针对选件1DN/1DQ） (57)4.25 跟踪发生器电平平坦度的检定 (58)1 范围本规程适用于新制造、使用中和修理调整后，频率分析范围在30H z-26.5G Hz的频谱分析仪的检定。

本规程以Angilent ESA系列为例，其它型号的频谱分析仪可参照执行。

2 概述频谱分析仪是一种带有显示装置的超外差接收设备，由预选器、扫频本振、混频、中放、滤波、检波、放大、显示等部分组成。

主要用于频谱分析，也可用于测量频率、电平、增益、衰减、调制、失真、抖动等，是通信、广播、电视、雷达、宇航等技术领域中不可缺少的仪器。

频谱仪使用手册ES A系列频谱分析仪使用手册通信网络管理中心通信枢纽室频谱仪使用手册目录第一章安装和设置 (3)1、初始检查 (3)2、电源要求 (4)3、首次开启分析仪 (6)4、运行内部对准 (7)5、打印机设置和操作 (8)6、防止静电释放 (11)第二章前面板和后面板特性 (12)1、前面板概览 (12)2、后面板特性 (18)3、键概述 (21)4、前面板和后面板符号 (23)第三章进行基本测量 (24)1、使用前面板 (24)2、预设频谱分析仪 (24)3、查看信号 (25)第四章查看类别和保存文件 (30)1、文件菜单功能 (30)2、创建目录 (32)3、格式化软盘 (33)4、保存文件 (34)5、装入文件 (38)6、重命名文件 (40)7、复制文件 (41)8、删除文件 (43)9、使用Alpha Editor (43)第5章应用范例 (44)1、常用测试步骤： (44)2、其他设置及功能： (45)第一章安装和设置本手册提供E S A-E和ES A-L系列仪器的文档资料，具体如下：E S A-E系列 E4401B(9k Hz-1.5G Hz)E4402B(9k Hz- 3.0G Hz)E4404B(9k Hz- 6.7G Hz)E4405B(9k H z-13.2GH z)E4407B(9k H z-26.5GH z)ES A-L系列E4411B(9k Hz- 1.5G Hz)E4403B(9k H z-3.0G H z)目前在用类型 E4408B(9k H z-26.5GHz)制造商产品编号E4401-904861、初始检查检查包装箱和衬垫材料有无被压的迹象。

保留装运材料以备将来使用，因为您可能需要将分析仪运到其他地方，或运到安捷伦科技公司进行维修。

核实包装箱内的物品是否完整。

下表列出了随分析仪一同装运的物品。

转接头，BNC（阳）转F（阴），75括在其中。

标准文档集中不包括维修文档。

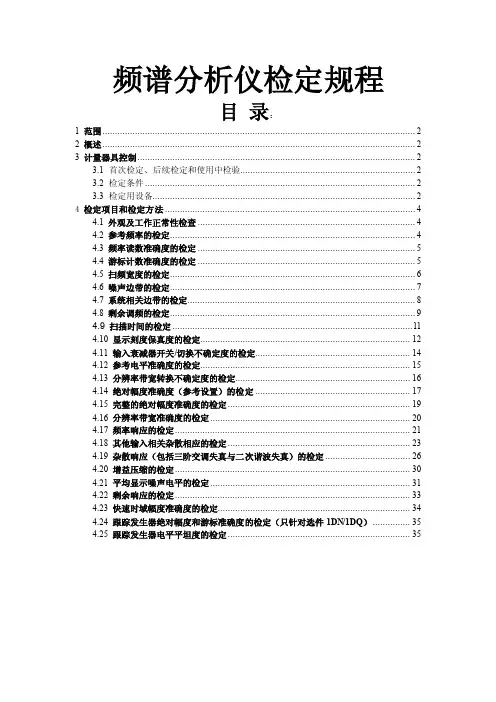

频谱分析仪检定规程目录：1 范围 (2)2 概述 (2)3 计量器具控制 (2)3.1 首次检定、后续检定和使用中检验 (2)3.2 检定条件 (2)3.3 检定用设备 (2)4 检定项目和检定方法 (4)4.1 外观及工作正常性检查 (4)4.2 参考频率的检定 (4)4.3 频率读数准确度的检定 (5)4.4 游标计数准确度的检定 (5)4.5 扫频宽度的检定 (6)4.6 噪声边带的检定 (7)4.7 系统相关边带的检定 (8)4.8 剩余调频的检定 (9)4.9扫描时间的检定 (11)4.10 显示刻度保真度的检定 (12)4.11 输入衰减器开关/切换不确定度的检定 (14)4.12 参考电平准确度的检定 (15)4.13 分辨率带宽转换不确定度的检定 (16)4.14 绝对幅度准确度（参考设置）的检定 (17)4.15 完整的绝对幅度准确度的检定 (19)4.16 分辨率带宽准确度的检定 (20)4.17 频率响应的检定 (21)4.18 其他输入相关杂散相应的检定 (23)4.19 杂散响应（包括三阶交调失真与二次谐波失真）的检定 (26)4.20 增益压缩的检定 (30)4.21 平均显示噪声电平的检定 (31)4.22 剩余响应的检定 (33)4.23 快速时域幅度准确度的检定 (34)4.24 跟踪发生器绝对幅度和游标准确度的检定（只针对选件1DN/1DQ） (35)4.25 跟踪发生器电平平坦度的检定 (35)1 范围本规程适用于新制造、使用中和修理调整后，频率分析范围在30H z-26.5G Hz的频谱分析仪的检定。

本规程以Angilent ESA系列为例，其它型号的频谱分析仪可参照执行。

2 概述频谱分析仪是一种带有显示装置的超外差接收设备，由预选器、扫频本振、混频、中放、滤波、检波、放大、显示等部分组成。

主要用于频谱分析，也可用于测量频率、电平、增益、衰减、调制、失真、抖动等，是通信、广播、电视、雷达、宇航等技术领域中不可缺少的仪器。

频谱分析仪校准指南频谱分析仪的校准是保证其准确性和可靠性的关键。

频谱分析仪校准的目的是调整仪器的参数，使其输出符合已知的标准，同时消除仪器自身的误差。

本文将提供一份频谱分析仪校准的指南，帮助您正确进行频谱分析仪的校准。

第一步：准备工作首先，您需要查看频谱分析仪的用户手册，了解校准的具体步骤和要求。

确保您具备所有必要的校准设备，如标准信号源、功率计、频率计等。

确保仪器和校准设备处于稳定的温度和湿度环境下。

第二步：校准前的检查在进行校准之前，您需要进行仪器的基本检查。

确保仪器无损坏或磨损的零件，并清洁仪器的显示屏和控制面板。

检查仪器的电源线是否连接良好，并检查所有的连接器和接口。

第三步：校准输入信号首先，您需要校准频谱分析仪的输入信号。

连接标准信号源和频谱分析仪，将标准信号源的输出调整到所需的频率和功率水平。

然后，使用频率计和功率计来测量标准信号源的频率和功率，确保其与频谱分析仪显示的数值一致。

第四步：校准频率响应频谱分析仪的频率响应是指仪器对不同频率的响应程度。

为了校准频率响应，您需要使用一系列的标准信号源，在不同的频率下进行测量。

将标准信号源的输出调整到不同的频率，然后使用频谱分析仪测量输出信号的幅度。

将测量值与标准值进行比较，如果存在差异，则进行相应的调整，直到仪器的频率响应符合标准要求。

第五步：校准幅度响应频谱分析仪的幅度响应是指仪器在不同功率水平下的响应程度。

为了校准幅度响应，您需要使用一系列的标准功率源，在不同功率水平下进行测量。

将标准功率源的输出调整到不同的功率，然后使用频谱分析仪测量输出信号的幅度。

将测量值与标准值进行比较，如果存在差异，则进行相应的调整，直到仪器的幅度响应符合标准要求。

第六步：校准分辨率带宽频谱分析仪的分辨率带宽是指仪器分辨信号频率的能力。

为了校准分辨率带宽，您需要使用一系列的标准信号源，在不同的频率下进行测量。

将标准信号源的输出调整到不同的频率，然后使用频谱分析仪测量输出信号的幅度。

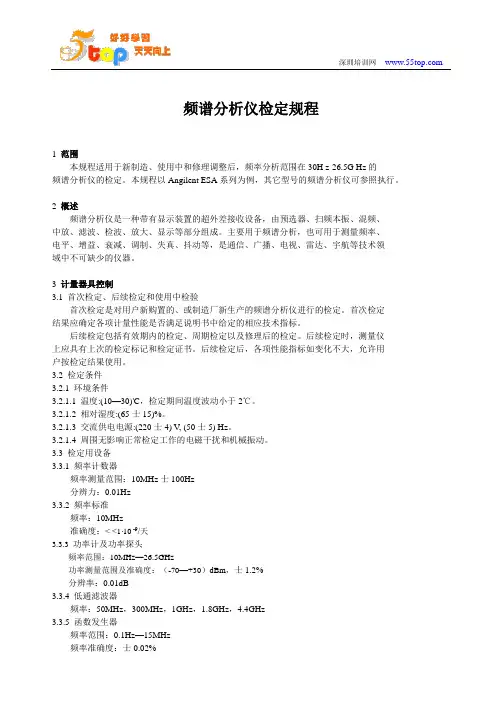

频谱分析仪检定规程1 范围本规程适用于新制造、使用中和修理调整后，频率分析范围在30H z-26.5G Hz的频谱分析仪的检定。

本规程以Angilent ESA系列为例，其它型号的频谱分析仪可参照执行。

2 概述频谱分析仪是一种带有显示装置的超外差接收设备，由预选器、扫频本振、混频、中放、滤波、检波、放大、显示等部分组成。

主要用于频谱分析，也可用于测量频率、电平、增益、衰减、调制、失真、抖动等，是通信、广播、电视、雷达、宇航等技术领域中不可缺少的仪器。

3 计量器具控制3.1 首次检定、后续检定和使用中检验首次检定是对用户新购置的、或制造厂新生产的频谱分析仪进行的检定。

首次检定结果应确定各项计量性能是否满足说明书中给定的相应技术指标。

后续检定包括有效期内的检定、周期检定以及修理后的检定。

后续检定时，测量仪上应具有上次的检定标记和检定证书。

后续检定后，各项性能指标如变化不大，允许用户按检定结果使用。

3.2 检定条件3.2.1 环境条件3.2.1.1 温度:(10—30)'C，检定期间温度波动小于2℃。

3.2.1.2 相对湿度:(65士15)%。

3.2.1.3 交流供电电源:(220士4) V, (50士5) Hz。

3.2.1.4 周围无影响正常检定工作的电磁干扰和机械振动。

3.3 检定用设备3.3.1 频率计数器频率测量范围：10MHz士100Hz分辨力：0.01Hz3.3.2 频率标准频率：10MHz准确度：< <1 10 -9/天3.3.3 功率计及功率探头频率范围：10MHz—26.5GHz功率测量范围及准确度：（-70—+30）dBm，士1.2%分辨率：0.01dB3.3.4 低通滤波器频率：50MHz，300MHz，1GHz，1.8GHz，4.4GHz3.3.5 函数发生器频率范围：0.1Hz—15MHz频率准确度：士0.02%波形：三角波，方波，正弦波3.3.6 RF合成信号发生器频率范围：100kHz—1500MHz输出电平范围：（-35—+16）dBmSSB噪声：<-120dBc/Hz(偏离载频20kHz)3.3.7 有外AM功能的合成扫频器（2台）频率范围：10MHz—26.5GHz频率准确度：士0.02%输出电平范围：（-40—+16）dBm3.3.8 信号发生器（选件BAH）频率范围：900MHz—1800MHz电平范围：（-30—0）dBm相位误差：<0.5°频率误差：<2.5Hz3.3.9 数字万用表输入阻抗：≥10MΩ准确度：士10mV3.3.10 双通道示波器带宽：DC—100MHz垂直刻度：0.5V—5V/Div测量功能：脉冲宽度，时间间隔Delta-T测量准确度：<450ps（200ns/div）3.3.11 宽偏频相位噪声信号发生器频率范围：1GHz士1MHz电平范围：0dBm士5dB相位噪声：<-131 dBc/Hz （频偏100 kHz）<-145 dBc/Hz （频偏1 MHz）<-147 dBc/Hz （频偏5 MHz）<-149 dBc/Hz （频偏10 MHz）3.3.12 频谱分析仪频率范围：100kHz —7GHz电平准确度：<士1.8dB (100kHz—3.0GHz)频率准确度：<士10kHz @7GHz3.3.13 衰减器3.3.13.1步进1dB衰减器衰减范围：0—11dB频率范围：50MHz士1MHz准确度：士0.010dB3.3.13.2步进10dB衰减器衰减范围：0—110dB频率范围：50MHz士1MHz准确度：士0.020dB（0—40dB），士0.065dB（50—100dB），士0.075dB（110dB）。

频谱分析仪操作指南目录频谱分析仪操作指南 (1)第一节仪表板描述 (1)一、前面板 (1)二、后面板(略) (6)第二节基本操作 (6)一、菜单操作和数据输入 (6)二、显示频谱和操作标记 (9)三、测试窗口和显示线 (12)四、利用横轴测试频率 (16)五、自动调整 (19)七、UNCAL信息 (22)第三节菜单功能描述 (24)频谱分析仪操作指南第一节仪表板描述一、前面板这部分包括前面控制板详细的视图、按键解释和显示在那些图片上的连接器，这可从频谱仪的前部面板看到，共分为九个部分，如下所述：1、显示部分23、软盘驱动部分4、MEASUREMENT 部分1 24 □5STOP65、DATA 部分表格2-1单位键设置6、MARKER部分2 47、 CONTROL 部分1 68、SYSTEM 部分□ REMOTE1 PRESET□ SHIFT3 49、混杂的部分10、屏幕注释312图1屏幕注释二、后面板(略)第二节基本操作一、菜单操作和数据输入用面板按键和选项去操作频谱分析仪。

使用面板键时，一个常见的菜单会显示在屏幕的右边。

但是，有一些键没有相关的软菜单，如AUTO TUNE和COPY键。

每菜单选项与功能键一一对应。

选择一个菜单，需要按相应的功能键。

在一些情形中，按功能键显示附加选项。

下面的例子指出了仪表板和软按键功能的多少。

1、选择菜单按LEVEL键显示用于安装测试的菜单。

参考线值显示在活动区域中，电平菜单显示在屏幕的右边，显示如下ATT AUTO/MNLdB/divLinearUnitsRef Offset ON/OFF2、输入数据当一个值显示在激活区时，你可利用数字键、步进键或数据旋钮改变它。

●利用数字键输入数据可利用下面的键输入数据：数字键（0到9），小数点键，和退格（BK SP）或减号（－）键。

如果你使用数字键时出错，你可用退格（BK SP）键删除最近输入的数字。

如果你没有输入任何数据，按BK SP键输入一个减号（－）。

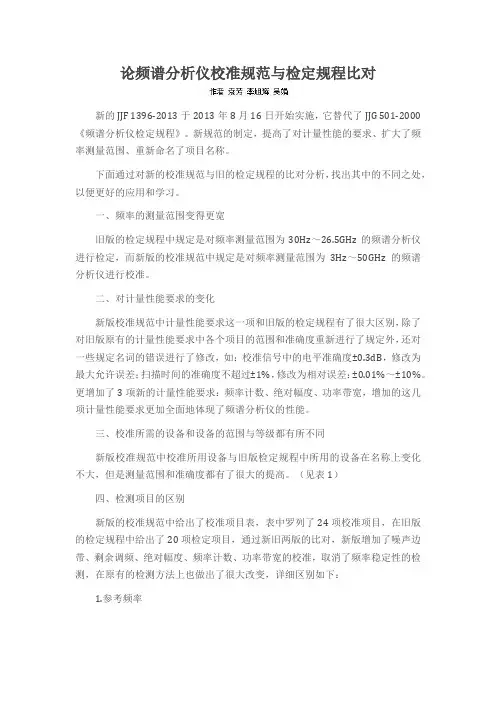

论频谱分析仪校准规范与检定规程比对新的JJF 1396-2013于2013年8月16日开始实施，它替代了JJG 501-2000《频谱分析仪检定规程》。

新规范的制定，提高了对计量性能的要求、扩大了频率测量范围、重新命名了项目名称。

下面通过对新的校准规范与旧的检定规程的比对分析，找出其中的不同之处，以便更好的应用和学习。

一、频率的测量范围变得更宽旧版的检定规程中规定是对频率测量范围为30Hz～26.5GHz的频谱分析仪进行检定，而新版的校准规范中规定是对频率测量范围为3Hz～50GHz的频谱分析仪进行校准。

二、对计量性能要求的变化新版校准规范中计量性能要求这一项和旧版的检定规程有了很大区别，除了对旧版原有的计量性能要求中各个项目的范围和准确度重新进行了规定外，还对一些规定名词的错误进行了修改，如：校准信号中的电平准确度±0.3dB，修改为最大允许误差；扫描时间的准确度不超过±1%，修改为相对误差：±0.01%～±10%。

更增加了3项新的计量性能要求：频率计数、绝对幅度、功率带宽，增加的这几项计量性能要求更加全面地体现了频谱分析仪的性能。

三、校准所需的设备和设备的范围与等级都有所不同新版校准规范中校准所用设备与旧版检定规程中所用的设备在名称上变化不大，但是测量范围和准确度都有了很大的提高。

（见表1）四、检测项目的区别新版的校准规范中给出了校准项目表，表中罗列了24项校准项目，在旧版的检定规程中给出了20项检定项目，通过新旧两版的比对，新版增加了噪声边带、剩余调频、绝对幅度、频率计数、功率带宽的校准，取消了频率稳定性的检测，在原有的检测方法上也做出了很大改变，详细区别如下：1.参考频率旧版的检定规程中对参考频率的检定方法是频谱分析仪关机1h再开机15min后，用频率计进行测频，每隔0.5h测一次，共测9次，取9次测量结果中的最大值与最小值之差除以频率标称值所得结果作为频率波动；而在新版的校准规范中的参考频率校准方法是频率计设置闸门时间为10s，取频率计读数与参考频率之差除以参考频率所得结果作为频率波动。

频谱分析仪的使用及实用技巧频谱分析仪是一款功能多、用途广的电子测量设施，既可以对放大器、滤波器等线路线路系统的部分参数进行测量，还能够对于信号的调制度、频率稳定性等方面进行一个参数测量。

下面则对频谱分析仪的使用与实用技巧进行一个讲解。

频谱分析仪的使用测量的可测量性和不确定性完全取决于频谱分析仪的设置。

这包括衰减器，频率范围和分辨率带宽的设置。

频谱分析仪的设置包括频率范围，分辨率和动态范围。

动态范围还涉及最大输入功率，即燃尽功率。

当输入信号小于1W超过线性工作区域时，增益压缩会导致错误。

此外，灵敏度也被认为是频谱分析仪是否可以测量输入信号的关键。

应从两个方面观察参数的频率范围。

一个是频率范围是否足够窄以具有足够的频率分辨率，即足够窄的扫描宽度。

两者是频率范围是否具有足够的宽度，以及是否可以测量二次和三次谐波。

当使用频谱分析仪测量放大器的谐波失真时，如果放大器为1GHz，则其三次谐波为3GHz，这是考虑频率范围的最大可测量宽度。

如果频谱分析仪为1.8 GHz，则无法测量。

如果频谱分析仪为26.5 GHz，则可以测量三次和四次谐波。

分辨率也是频谱分析仪中非常重要的参数设置。

分辨率表明，当测量两个频率的功率不同时，我们必须区分它们。

将IF带宽设置为三个不同的宽度对应于设置带宽时看到的曲线。

带宽越窄，分辨率越高。

中频带宽越宽，分辨率越低。

分辨率带宽直接影响小信号的识别能力和测量结果。

频谱分析仪的实用技巧1、频谱分析仪的校准：频谱分析仪通常具有固定幅度和频率的校准器。

当使用频谱分析仪测量信号特别是绝对信号电平时，有必要校准频谱分析仪以确保信号测量的准确性。

此外，可以通过测量校准信号的测试，从而检查频谱分析仪是否出现问题。

2、射频输入信号电平小鱼频谱分析仪允许的安全电平：在频谱分析仪输入端接入射频信号之间，一定要对输入信号电平进行正确的估算，以此避免频谱分析仪射频输入大于射频分析仪允许的安全电平，否则将会烧坏频谱分析仪输入衰减器和混频器。

,按他对应屏幕右侧的键盘此时屏幕会进入校准画面，如图就可以自动校准了。

按进入更多进入更多按进入更多进入更多进入更多进入更多平滑和直观，可以进行设置。

通过简单的步骤就能实现。

其中第三项就是检波方式，这是按右边的数字键进入另一个对话框，如下图其中第五项Average会对这些波形以平均值的方式表现处理，按就选择了这个方式，这时就可以得到一个干净的波形图因为我们是以频谱仪内置的信号源做为参考，所以我们知道我，中心频率就选择20M，我们先按+ + ，我们就把频率选在+ + +了，如下图到自动扫频的功能。

按会出现上图，其中第七项有一个按就会进行自动扫频了，得到下图，当我们得到想要的波形时，我们需要查看频谱的最大值，就可以把当前波形上的功率最大点找出来，找出来后也可以用旋钮2，我们也可以按这时如图第一项为选择标识点，按一次通过第二项按来打开或关闭选择的标识点，如下图个标识点，可以通过旋钮来选择自己需要的点。

按Clear All,把所有marker消除.再按按,第四项是来打开两个标识点的功率和频率的差值。

在上图位置按找到两个需要的标识点，此时在屏幕上就会显示这两个点的频率差和功率差。

如下图测试谐波按功能键，按打开谐波测试功能。

按选择测试谐波数量，通过旋钮来改变。

这次就打开次谐波。

按，这样就能看到里面的菜单，这里可以进行模板的设置。

此时按进入设置画面，里面有些参数说明一下，显示只个频率段，但是实际写完这返回上一个画面后,选择。

然后按打开Show在图中橙色线就是刚才设定的频谱发射模板,红色线显示峰值键,把Ref Power改为CHN,那麽红色线显示的就是通道功率Channel Power了.因为我们输把频率选到20MHz按进入设置，和模板设置相似，设置好后按，按然后按按退回频谱画面.请注意,这时频谱画面是停止扫描的,要按右上角的，按再按口就是刚才设定的邻信道范围.，按, .输入20MHzCAL OUT 信号.把中心频率设定为20MHz,Span为。

幅度精度及其校准这事对频谱分析仪来说真不小来源：互联网前言有着“射频万用表”之称的频谱分析仪是一种应用非常广泛的射频和微波基础测量仪器。

经常被用于测量放大器/发射机的谐波和杂散测量、无源互调测量，而在空中电磁环境测量中，频谱分析仪更是担当了重要的角色。

本文要讨论的是频谱分析仪的幅度精度，问题来源于日常测试中对频谱分析仪的设置及其最终测试结果的一些疑惑，带着这些问题，笔者设计了一个通用的开关电路对频谱分析仪的幅度精度进行了校准测量。

频谱分析仪的幅度精度——厂家的定义通常，要描述一台频谱分析仪的幅度精度，需要有一些附加的设置条件，以下是一台新型频谱分析仪对3.5-8.4GHz频率范围内幅度精度的描述：令人感觉似是而非的问题从最终计算出来的均方根误差来看，首先我们可以明确±1.6dB的误差说明了频谱分析仪不能作为功率计测量的标准，如果用频谱分析仪去测量一台发射机的功率，不计耦合误差，仅仅频谱分析仪的误差就会高达+44.5/-30.8%！但是本文要讨论的不是频谱分析仪的精度误差究竟有多少，而是频谱分析仪在不同设置条件下，上述的误差会变化多少？笔者在日常工作中遇到过不少大信号和小信号的测试案例，随着频谱分析仪设置的不同，最终的测试结果似乎也有些变化。

我们可以随意列举一些测试条件的可能变化：∙大信号测试时（如0dBm）要设置衰减器，如20dB；∙测量微弱信号时，比如-130dBm，则需要开启预放；∙测量微弱信号时，要减小RBW，为了提高测试速度，SPAN也要减少；∙检波方式的变化；∙参考电平放在什么位置？∙多载频存在于频谱分析仪的输入端时，其自身的非线性可能会导致测试误差；不同幅度的测试信号下，误差值也在变化；∙测试环境温度会有变化，尤其在野外应用时。

带着这些似是而非的、让人有些困惑的问题，笔者随意询问了一些业内人士，遗憾的事，并没有得到明确的答案。

通过实验来寻找答案带着诸多疑问，笔者设计了一个测试系统（图1），希望能通过试验数据来寻找答案。

频谱仪操作方法
一、目的
本操作方法旨在指导用户正确使用频谱仪，确保测量结果的准确性和仪器的安全。

二、操作步骤
1. 开机与自检
打开频谱仪的电源，仪器进行自检，确保正常工作。

2. 连接信号源
将信号源通过适当的线缆连接到频谱仪的输入端口。

确保连接稳固，避免信号损失。

3. 设置参数
根据测量需求，设置频谱仪的参数，如频率范围、分辨率带宽、视频带宽等。

4. 校准仪器
在进行测量之前，对仪器进行校准，确保测量结果的准确性。

5. 开始测量
按下频谱仪的开始按钮，仪器开始进行测量。

观察屏幕上的信号波形，确保信号正常。

6. 保存与记录结果
将测量结果保存到本地计算机或记录本上，便于后续分析。

7. 关机与清理
完成测量后，断开信号源与频谱仪的连接，关闭频谱仪电源。

清理测试场地，确保整洁。

三、注意事项
1. 使用前应仔细阅读仪器说明书，了解仪器的基本操作和注意事项。

2. 避免在强电磁场环境下使用频谱仪，以免影响测量结果。

3. 定期对仪器进行维护和保养，确保其正常工作。

4. 如遇问题，及时联系专业人员处理，避免造成不必要的损失。
