系统辨识实验报告

系统辨识实验报告

i=1:800; figure(1) plot(i,Theta(1,:),i,Theta(2,:),i,Theta(3,:),i,Theta(4,:),i,Theta(5,:),i,T title('待估参数过渡过程') figure(2) plot(i,Pstore(1,:),i,Pstore(2,:),i,Pstore(3,:),i,Pstore(4,:),i,Pstore(5,: title('估计方差变化过程')
最小二乘法建模：
二、三次实验 本次实验要完成的内容： 1．参照index2，设计对象，从workspace空间获取数据，取二阶，三阶 对象实现最小二乘法的一次完成算法和最小二乘法的递推算法（LS and RLS）; 2．对设计好的对象，在时间为200-300之间，设计一个阶跃扰动，用最 小二乘法和带遗忘因子的最小二乘法实现，对这两种算法的特点进行说 明； 实验内容结果与程序代码： 利用LS和RLS得到的二阶，三阶参数 算法 阶次 A1 A2 A3 B0 B1 B2 B3 LS 二阶 -0.78420.1373 -0.00360.5668 0.3157 RLS 二阶 -0.78240.1373 -0.00360.5668 0.3157 LS 三阶 -0.4381-0.12280.0407 -0.00780.5652 0.5106 0.1160
测试对象流程图 实验结果为：
2、加入噪声干扰 搭建对象
实验结果：
加入噪声干扰之后水箱输出不平稳，有波动。
实验二：相关分析法 搭建对象：
处理程序： for i=1:15 m(i,:)=UY(32-i:46-i,1);
end y=UY(31:45,2); gg=ones(15)+eye(15); g=1/(25*16*2)*gg*m*y; plot(g); hold on; stem(g); 实验结果： 相关分析法

系统辨识实验报告

系统辨识实验报告

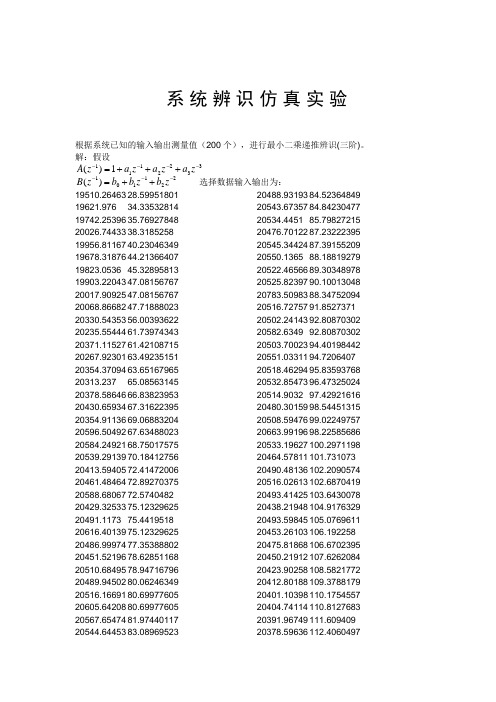

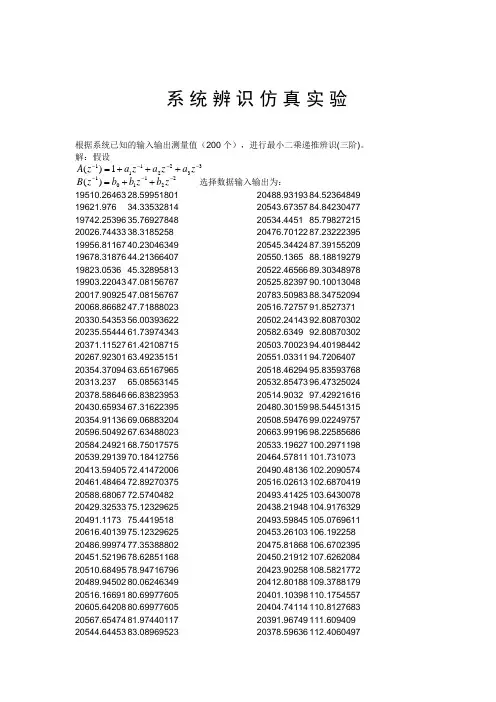

系统辨识仿真实验根据系统已知的输入输出测量值（200个），进行最小二乘递推辨识(三阶)。

解：假设33221111)(----+++=z a z a z a z A221101)(---++=z b z b b z B 选择数据输入输出为：19510.26463 28.59951801 19621.976 34.33532814 19742.25396 35.76927848 20026.74433 38.3185258 19956.81167 40.23046349 19678.31876 44.21366407 19823.0536 45.32895813 19903.22043 47.08156767 20017.90925 47.08156767 20068.86682 47.71888023 20330.54353 56.00393622 20235.55444 61.73974343 20371.11527 61.42108715 20267.92301 63.49235151 20354.37094 63.65167965 20313.237 65.08563145 20378.58646 66.83823953 20430.65934 67.31622395 20354.91136 69.06883204 20596.50492 67.63488023 20584.24921 68.75017575 20539.29139 70.18412756 20413.59405 72.41472006 20461.48464 72.89270375 20588.68067 72.5740482 20429.32533 75.12329625 20491.1173 75.4419518 20616.40139 75.12329625 20486.99974 77.35388802 20451.52196 78.62851168 20510.68495 78.94716796 20489.94502 80.06246349 20516.16691 80.69977605 20605.64208 80.69977605 20567.65474 81.97440117 20544.64453 83.08969523 20488.93193 84.52364849 20543.67357 84.84230477 20534.4451 85.79827215 20476.70122 87.23222395 20545.34424 87.39155209 20550.1365 88.18819279 20522.46566 89.30348978 20525.82397 90.10013048 20783.50983 88.34752094 20516.72757 91.8527371 20502.24143 92.80870302 20582.6349 92.80870302 20503.70023 94.40198442 20551.03311 94.7206407 20518.46294 95.83593768 20532.85473 96.47325024 20514.9032 97.42921616 20480.30159 98.54451315 20508.59476 99.02249757 20663.99196 98.22585686 20533.19627 100.2971198 20464.57811 101.731073 20490.48136 102.2090574 20516.02613 102.6870419 20493.41425 103.6430078 20438.21948 104.9176329 20493.59845 105.0769611 20453.26103 106.192258 20475.81868 106.6702395 20450.21912 107.6262084 20423.90258 108.5821772 20412.80188 109.3788179 20401.10398 110.1754557 20404.74114 110.8127683 20391.96749 111.609409 20378.59636 112.406049720380.56057 113.0433622 20397.9799 113.5213437 20351.30919 114.6366407 20399.3989 114.7959688 20351.77222 115.9112658 20351.1081 116.5485725 20349.96542 117.1858851 20332.41135 117.9825316 20330.19319 118.6198442 20295.63143 119.575813 20308.15171 120.0537916 20288.4473 120.8504323 20300.01103 121.3284167 20263.41783 122.2843856 20273.9061 122.76237 20268.10307 123.3996826 20245.88924 124.1963233 20239.01074 124.8336358 20215.72202 125.6302707 20207.76807 126.2675833 20151.53768 127.3828802 20174.13489 127.7015365 20180.5603 128.1795209 20170.6944 128.8168335 20144.4177 129.6134742 20133.47634 130.2507868 20153.92262 130.569443 20110.39866 131.5254119 20129.88956 131.8440623 20117.27525 132.4813749 20072.31734 133.4373437 20074.44089 133.9153281 20028.40751 134.871297 20013.52278 135.5086095 19998.16007 136.1459221 19998.25218 136.6239065 19982.053 137.2612191 19965.37583 137.8985316 19996.01911 138.0578598 19946.87942 139.0138228 19928.88779 139.6511353 19910.41819 140.2884479 19891.4706 140.9257605 19872.04502 141.563073 19852.14146 142.2003856 19831.75991 142.8376982 19826.8332 143.3156826 19805.61518 143.9529951 19783.91918 144.5903077 19761.74519 145.2276203 19739.0938 145.864927 19731.89667 146.3429114 19708.40823 146.980224 19700.37462 147.4582084 19691.98252 147.9361928 19667.29912 148.5735054 19642.13773 149.2108179 19616.49836 149.8481305 19606.31382 150.3261149 19595.77079 150.8040993 19568.93646 151.4414119 19541.62415 152.0787244 19513.83443 152.7160312 19517.43178 153.0346874 19488.92451 153.672 19444.00644 154.4686407 19414.4237 155.1059533 19400.2958 155.5839377 19401.74221 155.902594 19387.01683 156.3805784 19340.06732 157.1772191 19340.31878 157.4958754 19308.46562 158.1331879 19276.13447 158.7705005 19259.25874 159.2484791 19242.02394 159.7264635 19224.43065 160.2044479 19222.41168 160.5231042 19188.2881 161.1604167 19169.61934 161.6384012 19166.52492 161.9570574 19131.32528 162.5943759 19111.58164 163.0723544 19107.41175 163.3910107 19071.13723 164.0283233 19066.25036 164.3469796 19045.19227 164.8249581 19007.8423 165.4622707 19001.87997 165.780927 18979.74524 166.2589172 18973.1866 166.5775618 18934.52217 167.214874418911.31199 167.6928647 18887.74331 168.1708549 18879.75071 168.4894995 18855.58456 168.9674898 18862.92671 169.1268121 18838.28258 169.6048023 18813.27995 170.0827926 18787.92 170.5607712 18762.20156 171.0387498 18736.12347 171.51674 18725.62029 171.8353963 18698.94588 172.3133749 18687.84523 172.6320312 18660.57218 173.1100214 18648.87403 173.4286777 18621.00467 173.9066563 18608.70905 174.2253126 18580.24103 174.7033028 18551.4157 175.1812814 18554.09634 175.3406154 18540.72525 175.6592717 18511.18294 176.1372502 18497.21437 176.4559065 18467.07459 176.9338851 18436.57515 177.4118754 18437.58401 177.5711977 18422.53998 177.8898539 18407.25696 178.2085102 18375.80156 178.6865005 18343.98882 179.1644791 18343.68206 179.323813 18327.32358 179.6424693 18294.79387 180.1204479 18293.77013 180.2797819 18260.76244 180.7577605 18259.26072 180.9170945保存为shuju.txt 文件。

系统辨识实验三

系统辨识实验三

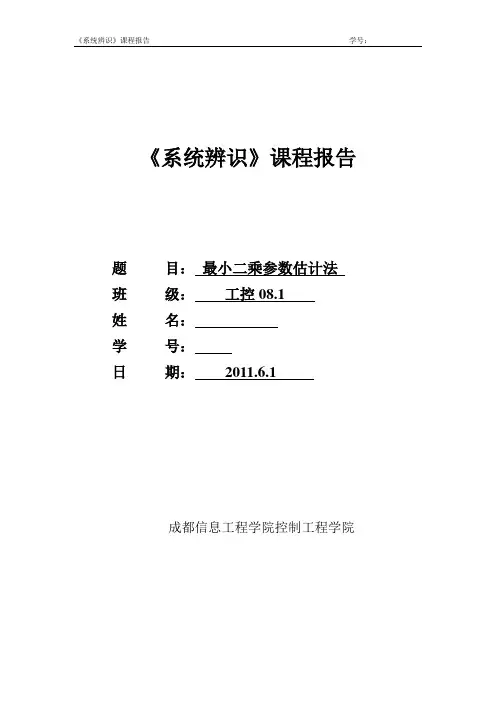

《系统辨识》课程报告题目：最小二乘参数估计法班级：工控08.1姓名：学号：日期：2011.6.1成都信息工程学院控制工程学院最小二乘参数估计摘要：最小二乘法提供了一个估算方法，使之能得到一个在最小方差意义上与实验数据最好拟合的数学模型。

最小二乘的一次性完成辨识算法，他的特点是直接利用已经获得的观测数据进行运算处理。

求出一个使各次实际观测和计算值之间的差值的平方乘以度量其精度的数值以后的和为最小的数值，求出带辨识参数。

最小二乘辩识方法在系统辩识领域中先应用上已相当普及，方法上相当完善，可以有效的用于系统的状态估计，参数估计以及自适应控制及其他方面。

关键词：最小二乘法，AIC 准则，M 序列1 引言：最小二乘法是 1795 年高斯在预测星体运行轨道最先提出的 , 它奠定了最小二乘估计理论的基础 . 到 20 世纪 60 年代瑞典学者 Austron 把这个方法用于动态系统的辨识中 , 在这种辨识方法中 , 首先给出模类型 , 在该类型下确定系统模型的最优参数 .这种具有格式规范的辨识方法可以演绎成递推形式 .递推最小二乘算法计算量小 , 可以用于在线辨识 , 即使辨识对象随时间发生化 , 模型也可以对其进行跟踪断地进行更新和修正辨识参数 , 从而成为一种被广泛采用的辨识方法，最小二乘法有一次完成算法和递推算法，其中 一次完成算法存在一定的局限性，工业系统辨识常采用递推算法进行系统辨识。

2 实验原理：由于运用最小二乘一次完成算法进行系统参数辨识的时候，存在一定的限定条件，并且需要用到全部的观测数据，每采样一次就需要增添一组新的观察数据，所以引入递推最小二乘法来辨识系统参数，递推最小二乘法是用旧的估计值加上修正值得到的新的估计值，用新的测量数据对上一次的估计结果进行修正，直到估计值达到需要的精度为止。

2.1根据汉格尔矩阵估计模型的阶次设一个可观可控的SISO 过程的脉冲响应序列为{个g(1),g(2),……g(L)},可以通过汉格尔（Hankel ）矩阵的秩来确定系统的阶次。

系统辨识实验报告

系统辨识实验报告

系统辨识实验报告自动化0903班09051302 李姣实验一、系统辨识的经典方法系统的模块如图：（1）、对系统的传递函数进行辨识。

对于一阶系统而言，未加入干扰信号时，其稳定值 t0=20.0，h0=42.2040， 加入干扰信号后其稳定值为 t=40，h1=60.4937。

现在分别取两个点为y1=30%对应的实际点为 h1’=42.2040+（60.4937-42.2040）*30%=47.6909； 根据实际测试值，选取h1’=47.8909，t1’=20.6，对应的 y1’=（47.89*09-42.2040）/（60.4939-42.2040）=0.3109 所以第一个点的取值为 y1’=0.3109；t1’=0.6； 同理可得第二个点的数值为 y2’=0.8033；t2’=2.7； 由公式 ：可得 T=1.6750；=0； 由公式可得 k=1.82899（2）、对传递函数进行检验下面对系统的辨识结果进行验证，用一个幅值为10的阶跃信号进行验证，程序如下： num=[1.82899]; den=[1.675,1];()()()()()()2112211212t t T ln 1Y ln 1Y t ln 1Y t ln 1Y ln 1Y ln 1Y -⎧=⎪---⎪⎨---⎪τ=⎪---⎩()y y K u u∞∆==∆∆t=[0:0.1:10];[y,x,t]=step(num,den,t);plot(t,10*y)grid on;title('一阶系统模型的验证');xlabel('仿真时间');ylabel('系统的响应值');set(gca,'xtick',[0:0.5:10]);set(gca,'ytick',[0:1:20]);所得的仿真图形如下，实际系统加入测试信号后0.5s，从workspace中可发现系统的响应值为h=47.0929-42.2040=4.8889；验证是的对应仿真值为h’=4.4720；其误差大小为：（4.8889-4.4720）/4.8889*100%=8.536%；同理，当仿真时间为3.8s时，h=16.3993；h’=16.398；误差大小为：（16.3993-16.398）/16.3993*100%=0.08%；所以经过验证个，可以确定该辨识结果可以反应该系统的传递函数。

系统辨识实验报告

系统辨识实验报告

实验一：系统辨识的经典方法一、实验目的掌握系统的数学模型与输入、输出信号之间的关系，掌握经辨辨识的实验测试方法和数据处理方法，熟悉MATLAB/Simulink环境。

二、实验内容1、用阶跃响应法测试给定系统的数学模型在系统没有噪声干扰的条件下通过测试系统的阶跃响应获得系统的一阶加纯滞后或二阶加纯滞后模型，对模型进行验证。

2、在被辨识系统中加入噪声干扰，重复上述1的实验过程。

三、实验方法在MATLAB环境下用Simulink构造测试环境，被测试的模型为水槽液位控制对象。

利用非线性水槽模型（tank）可以搭建单水槽系统的模型，也可以搭建多水槽系统的模型，多水槽模型可以是高低放置，也可以并排放置。

1．噪声强度0.5，在t = 20的时候加入阶跃测试信号相应曲线2.乘同余法产生白噪声A=19;N=200;x0=37;f=2;M=512; %初始化；for k=1: N %乘同余法递推100次；x2=A*x0; %分别用x2和x0表示xi+1和xi-1；x1=mod(x2,M); %取x2存储器的数除以M的余数放x1（xi）中；v1=x1/M; %将x1存储器中的数除以256得到小于1的随v(:,k)=(v1-0.5 )*f;x0=x1; % xi-1= xi；v0=v1;end %递推100次结束；v2=v;k1=k;h=k1;%以下是绘图程序；k=1:1:k1;plot(k,v,'r');grid onset(gca,'GridLineStyle','*');grid(gca,'minor')3.白噪声序列图像020406080100120140160180200-1-0.8-0.6-0.4-0.20.20.40.60.81四、 思考题（1） 阶跃响应法测试系统数学模型的局限性。

答：只适用于某些特殊对象或者低阶简单系统；参数估计的精度有限，估计方法缺乏一般性。

系统辨识与自适应控制实验报告

系统辨识与自适应控制实验报告

系统辨识与自适应控制实验报告一、实验目的1.了解最小二乘算法的实现；2.使用最小二乘法一次完成算法、递推最小二乘法以及广义最小二乘法对系统进行辨识。

二、实验容设单输入-单输出系统的差分方程为y（k）=-取真实值=[ 1.642 0.715 0.39 0.35] ，输入数据如下表所列。

k u(k) k u(k) k u(k)1 1.147 11 -0.958 21 0.4852 0.201 12 0.810 22 1.6333 -0.787 13 -0.044 23 0.0434 -1.589 14 0.947 24 1.3265 -1.052 15 -1.474 25 1.7066 0.866 16 -0.719 26 -0.3407 1.152 17 -0.086 27 0.8908 1.157 18 -1.099 28 1.1449 0.626 19 1.450 29 1.177 10 0.43320 1.15130 -0.390用的真实值利用查分方程求出作为测量值，为均值为0，方差为0.1，0.5的不相关随机序列。

（1） 用最小二乘法估计参数（2） 用递推最小二乘法估计参数θ。

（3） 用辅助变量法估计参数θ。

（4） 设，用广义最小二乘法估计参数θ。

（5） 用增广矩阵法估计参数θ详细分析和比较所获得的参数辨识结果，并说明上述参数辨识方法的优点。

三、 实验设备Matlab 软件，PC 机一台。

四、实验原理4.1 最小二乘一次完成算法 4.1.1 公式 辨识参数L T LL TL LS y XX X 1)(-Λ=θ上式中4.1.2 程序流程图图 1最小二乘一次完成程序流程图4.2 递推最小二乘算法4.2.1 递推公式公式为其中，4.2.2 算法流程图图 2 递推最小二乘法实现程序框图4.3 增广最小二乘递推算法4.3.1 递推公式公式为：其中，4.3.2 算法流程图图 3 增广最小二乘法算法流程图五、实验结果5.1 最小二乘法一次完成实验结果XL =0 0 0 00 0 0 00 0 0.2010 1.1470-0.4798 0 -0.7870 0.20101.0245 -0.4798 -1.5890 -0.7870-0.4439 1.0245 -1.0520 -1.5890 0.9629 -0.4439 0.8660 -1.0520 -1.2332 0.9629 1.1520 0.8660 0.5840 -1.2332 1.5730 1.1520 -1.0939 0.5840 0.6260 1.5730 0.5840 -1.0939 0.4330 0.6260 -0.5647 0.5840 -0.9580 0.4330 0.7317 -0.5647 0.8100 -0.9580 -0.7784 0.7317 -0.0440 0.8100 0.4885 -0.7784 0.9470 -0.0440 -0.5996 0.4885 -1.4740 0.9470 0.8786 -0.5996 -0.7190 -1.4740 -0.2177 0.8786 -0.0860 -0.7190 0.0144 -0.2177 -1.0990 -0.0860 0.5907 0.0144 1.4500 -1.0990 -1.1611 0.5907 1.1510 1.4500 0.5277 -1.1611 0.4850 1.1510 -0.6284 0.5277 1.6330 0.4850 -0.1521 -0.6284 0.0430 1.6330 0.1108 -0.1521 1.3260 0.0430 -0.6053 0.1108 1.7060 1.3260 -0.2147 -0.6053 -0.3400 1.70600.3208 -0.2147 0.8900 -0.3400 -0.6014 0.3208 1.1440 0.8900 0.0005 -0.6014 1.1770 1.1440 yL =0.4798-1.02450.4439-0.96291.2332-0.58401.0939-0.58400.5647-0.73170.7784-0.48850.5996-0.87860.2177-0.0144-0.59071.1611-0.52770.62840.1521-0.11080.60530.2147-0.32080.6014-0.00050.4302辨识参数矩阵c =1.64200.71500.39000.3500a1 =1.6420；a2 =0.7150；b1 =0.3900；b2 =0.3500 下图为输入、输出矩阵的根径图图 4最小二乘法一次实现输入输出根径图5.2 递推最小二乘法算法辨识结果系统输出矩阵：y =Columns 1 through 130 0 0.4798 -1.0245 0.4439 -0.9629 1.2332 -0.5840 1.0939 -0.5840 0.5647 -0.7317 0.7784Columns 14 through 26-0.4885 0.5996 -0.8786 0.2177 -0.0144 -0.5907 1.1611 -0.5277 0.6284 0.1521 -0.1108 0.6053 0.2147Columns 27 through 30-0.3208 0.6014 -0.0005 0.4302辨识参数矩阵（辨识过程执行26次即满足了误差要求）：c =Columns 1 through 130.0010 0 0.0010 0.5690 1.3863 1.64201.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.64200.0010 0 0.0010 0.0010 -0.2821 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.71500.0010 0 0.0719 1.0162 0.5392 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.39000.0010 0 0.4057 0.2403 0.3239 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500Columns 14 through 261.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.64200.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.71500.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.39000.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.3500辨识误差矩阵：e =Columns 1 through 130 0 0 567.9876 1.4365 0.1844 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.00000 0 0 0 -283.1457 -3.5341 -0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.00000 0 70.9263 13.1283 -0.4694 -0.2767 0.0000 0.0000 -0.0000 -0.0000 0.0000 -0.0000 -0.00000 0 404.7388 -0.4078 0.3479 0.0807 -0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000Columns 14 through 260.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 -0.0000 -0.0000 0.0000 0.0000 0.00000.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 -0.00000.0000 -0.0000 -0.0000 0.0000 0.0000 0.0000 0.0000 -0.0000 0.0000 0.0000 0.0000 0.0000 -0.00000.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 -0.0000 -0.0000 -0.0000 -0.0000 -0.0000输入输出根径图图 5 递推最小二乘法输入输出根径图辨识参数过程图 6 递推最小二乘法辨识参数（辨识过程）辨识误差：图 7 递推最小二乘法辨识过程中的误差曲线5.3 增光最小二乘法实验结果随机噪声e0 =Columns 1 through 130.8017 0.3112 0.0400 1.5927 2.1796 -0.2063 0.4197 -0.4914 0.9967 -2.0484 1.3063 0.5351 0.5779Columns 14 through 261.5297 0.0416 0.1831 -0.9543 -1.3474 -0.3873 0.5971 -0.2250 -1.0173 1.3889 -0.3959 0.3049 0.3154Columns 27 through 300.0668 0.7128 0.0522 -1.3478考虑噪声的系统输出矩阵y =Columns 1 through 130 0 1.3292 -2.8976 3.0444 -3.4535 4.0637 -1.2169 1.8419 -1.5061 0.3942 -3.0734 2.3278Columns 14 through 26-0.7705 1.1973 -0.1962 0.3711 -0.4941 -1.4314 1.2987 -1.5689 0.0303 1.8310 0.3403 -0.3472 0.5176Columns 27 through 30-1.1419 -0.4368 0.0696 1.6791不考虑噪声的系统输出矩阵ys =Columns 1 through 130 0 0.4798 -2.4191 2.9124 -3.8936 3.4635 -3.4509 0.1092 -1.3596 1.5440 0.2076 4.7453Columns 14 through 26-1.3584 -0.0452 -1.6585 -1.3303 -0.7543 0.0873 2.8846 -0.1526 2.2396 1.8786 -2.4398 -1.3358 1.4562Columns 27 through 30-0.1371 1.7331 2.2914 1.0575不考虑噪声时的模型输出ym =Columns 1 through 130 0 0.8502 -2.7124 3.2115 -4.4770 4.5771 -3.4086 0.1092 -1.3596 1.5440 0.2076 4.7453Columns 14 through 26-1.3584 -0.0452 -1.6585 -1.3303 -0.7543 0.0873 2.8846 -0.1526 2.2396 1.8786 -2.4398 -1.3358 1.4562Columns 27 through 30-0.1371 1.7331 2.2914 1.0575考虑噪声时的模型输出ymd =Columns 1 through 130 0 1.3292 -2.8976 3.0444 -3.4535 4.0637 -1.2169 1.8419 -1.5061 0.3942 -3.0734 2.3278Columns 14 through 26-0.7705 1.1973 -0.1962 0.3711 -0.4941 -1.4314 1.2987 -1.5689 0.0303 1.8310 0.3403 -0.3472 0.5176Columns 27 through 30-1.1419 -0.4368 0.0696 1.6791辨识参数矩阵：c =Columns 1 through 130.0010 0 0.0010 1.5171 1.6829 1.84351.8250 1.6529 1.6420 1.6420 1.6420 1.6420 1.64200.0010 0 0.0010 0.0010 -0.1409 0.7419 0.6281 0.7388 0.7150 0.7150 0.7150 0.7150 0.71500.0010 0 0.1268 1.0576 0.8180 0.3002 0.4168 0.3921 0.3900 0.3900 0.3900 0.3900 0.39000.0010 0 0.7190 0.6789 0.7019 0.4396 0.1656 0.3522 0.3500 0.3500 0.3500 0.3500 0.35000.0010 0 -0.1988 0.0261 0.0572 -0.0988 -0.0852 1.0030 1.0000 1.0000 1.0000 1.0000 1.00000.0010 0 0.2540 0.6848 0.6545 1.34961.4284 1.6100 1.6420 1.6420 1.6420 1.6420 1.64200.0010 0 0.4430 0.0984 0.1605 0.2657 0.6386 0.7305 0.7150 0.7150 0.7150 0.7150 0.7150Columns 14 through 261.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.64200.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.71500.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.3900 0.39000.3500 0.3500 0.3500 0.3500 0.3500 0.35000.3500 0.3500 0.3500 0.3500 0.3500 0.3500 0.35001.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.0000 1.00001.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.6420 1.64200.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150 0.7150Columns 27 through 301.6420 1.6420 1.6420 1.64200.7150 0.7150 0.7150 0.71500.3900 0.3900 0.3900 0.39000.3500 0.3500 0.3500 0.35001.0000 1.0000 1.0000 1.00001.6420 1.6420 1.6420 1.64200.7150 0.7150 0.7150 0.7150辨识参数误差矩阵e =1.0e+003 *Columns 1 through 130 0 0 1.5161 0.0001 0.0001 -0.0000 -0.0001 -0.0000 -0.0000 -0.0000 -0.0000 -0.00000 0 0 0 -0.1419 -0.0063 -0.0002 0.0002 -0.0000 0.0000 0.0000 -0.0000 -0.00000 0 0.1258 0.0073 -0.0002 -0.0006 0.0004 -0.0001 -0.0000 -0.0000 -0.0000 -0.0000 -0.00000 0 0.7180 -0.0001 0.0000 -0.0004 -0.0006 0.0011 -0.0000 0.0000 -0.0000 -0.0000 0.00000 0 -0.1998 -0.0011 0.0012 -0.0027 -0.0001 -0.0128 -0.0000 0.0000 0.0000 0.0000 -0.00000 0 0.2530 0.0017 -0.0000 0.0011 0.0001 0.0001 0.0000 -0.0000 0.0000 0.0000 0.00000 0 0.4420 -0.0008 0.0006 0.0007 0.0014 0.0001 -0.0000 0.0000 0.0000 -0.0000 0.0000Columns 14 through 260.0000 0.0000 0.0000 -0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 -0.0000 0.0000 0.0000 0.00000.0000 0.0000 0.0000 -0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 -0.0000-0.0000 -0.0000 0.0000 -0.0000 0.0000 0.0000 0.0000 -0.0000 0.0000 0.0000 0.0000 0.0000 -0.00000.0000 0.0000 -0.0000 -0.0000 -0.0000 -0.0000 -0.0000 -0.0000 -0.0000 0.0000 -0.0000 -0.0000 -0.0000-0.0000 -0.0000 -0.0000 0.0000 -0.0000 0.0000 -0.0000 0.0000 0.0000 0.0000 -0.0000 -0.0000 -0.00000.0000 0.0000 0.0000 0.0000 0.0000 0.00000.0000 0.0000 0.0000 -0.0000 -0.0000 0.0000 0.0000-0.0000 -0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 0.0000 -0.0000 0.0000 0.0000 -0.0000Columns 27 through 300.0000 -0.0000 -0.0000 0.00000.0000 -0.0000 -0.0000 0.00000.0000 -0.0000 -0.0000 -0.0000-0.0000 0.0000 -0.0000 -0.00000.0000 0.0000 0.0000 -0.00000.0000 0.0000 0.0000 0.00000.0000 -0.0000 0.0000 0.0000输入输出根径图：图 8 增广最小二乘法输入输出根径图辨识过程的参数：图 9 增广最小二乘法辨识过程参数辨识过程中的误差图 10 增广最小二乘法辨识过程中的误差系统输出矩阵和模型输出矩阵的对比：图 11 系统输出矩阵和模型输出矩阵的对比图六、结果分析利用最小二乘法对系统进行辨识，能够在最小误差平方的意义上对实验数据实现最好的拟合。

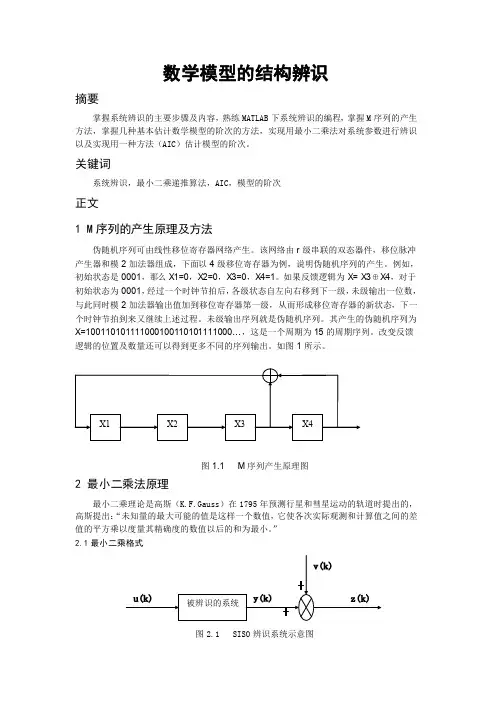

系统辨识课程报告

系统辨识课程报告

X1
X2
X3
X4
图 1.1
M 序列产生原理图
2 最小二乘法原理
最小二乘理论是高斯（K.F.Gauss）在 1795 年预测行星和彗星运动的轨道时提出的， 高斯提出： “未知量的最大可能的值是这样一个数值， 它使各次实际观测和计算值之间的差 值的平方乘以度量其精确度的数值以后的和为最小。 ” 2.1 最小二乘格式
利用数据序列{z(k)}和{u(k)},极小化下列准则函数
l
T
J z (k ) (k )
T k 1


2
（2.6）

使 J(θ )=min 的θ 估计值记作 ，称之为参数的最小二乘估计值。 2.2 最小二乘问题的求解 用表示根据 l 次数采样数据所求得的参数的估计值 。

《系统辨识》课程报告Fra bibliotek被辨识的系统
图 2.1
SISO 辨识系统示意图
《系统辨识》课程报告
学号：2007073124
假设被辨识系统为一个单输入单输出（SISO）离散时间动态系统，如图 2.1 所示。其 系统数学关系式可用如下随机差分方程描述
z (k ) ai z (k i) bi u (k i) v(k )
2 其中，u(k) ,z(k)为系统的输入输出变量，v(k)是服从 N (0, v ) 分布的不相关随机噪
声，上述模型可写成最小二乘矩阵格式
z n H n n Vn
则有
（3.2）
L 2
L( n ) (2 )
2 v
1 T exp ( z H ) ( z H ) n n n n n n 2 2 v
（3.3）
故

系统辨识实验报告1

系统辨识实验报告1
三．数据递推关系图：
14
四．实验运行结果：
函数界面示意图： 6. 只显示结果界面： 7. 显示过程的参考界面：
15
心得体会
我很喜欢这个课程的期末考核方式，不用再拘泥于在题目当中对该课程的了 解，而是通过 4 个 C 语言设计的练习来达到学习的目的，而且对以后的学习还有 很大的帮助。
在编写 C 语言的过程中，也遇到了一些阻碍，特别是在编写第 3,4 个的时候。 比如：用的数组太多，并且未将其初始化，运行出来的结果经常是很长的一段随 机数；或者一模一样的程序有时候就可以正常运行，有时候就总是出现报错…… 这些都是让我心塞了两周的问题。在这些问题解决之后，运行出来的结果却与实 际模型参数的出入有点大，于是又重新查找第 2 个实验是否是 M 序列产生的方式 有问题。通过对初始化寄存器赋给不同的值，可以让结果与真实模型参数之间的 误差达到最小。
实验 4 ................................................ 错误!未定义书签。 一．实验内容及要求： ............................... 错误!未定义书签。 二．实验原理： ..................................... 错误!未定义书签。 三．数据递推关系图： ............................... 错误!未定义书签。
编写并调试动态离散时间模型 LS 成批算法程序。 要求：（1）原始数据由 DU 和 DY 读出。 （2）调用求逆及相乘子程序。 （3）显示参数辨识结果。
二．实验原理：
1.批次处理的方法就是把所有的数据采集到一次性进行处理，但前提是 白色噪声、及 M 序列所共同作用而产生的输出，才能使用最小二乘法。虽然 这种方法的计算量庞大，但经常用于处理时不变系统，方法简单。

系统辨识实验报告

系统辨识实验报告

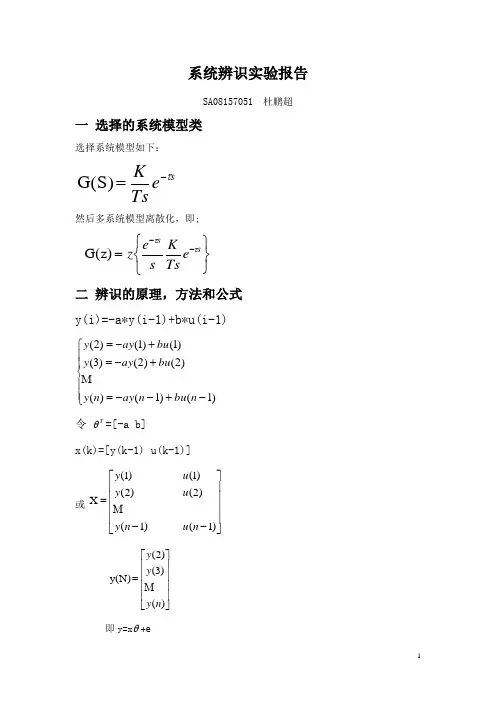

系统辨识实验报告SA08157051 杜鹏超一 选择的系统模型类选择系统模型如下：se TsK τ-=G(S)然后多系统模型离散化，即;⎩⎨⎧⎭⎬⎫=--s s e TsK s e z ττG(z)二 辨识的原理，方法和公式 y(i)=-a*y(i-1)+b*u(i-1)⎪⎪⎩⎪⎪⎨⎧-+--=+-=+-=)1()1()()2()2()3()1()1()2(n bu n ay n y bu ay y bu ay y 令 T θ=[-a b] x(k)=[y(k-1) u(k-1)]或⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--=)1()1()2()2()1()1(X n u n y u y u y⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=)()3()2(y(N) n y y y 即y=x θ+e1．批量最小二乘估计算法最小二乘估计准则：模型拟合残差为θϕε)()()(k k y k T-=则有目标函数J 为:∑==ki i k J 12)()(ε把数据代入拟合残差得：θϕε)()()(n n y n T-=下面从最小二乘准则推导正规方程。

根据术极值原理可知，最小二乘估计θ满足⎪⎪⎩⎪⎪⎨⎧∂∂∂∂=∂∂-为正定T J J LS )(0θθθθθJ 还可写成)()()(k k k J T εε=θφφθθφθφεε T T T T Ty y y y k k k J 2)()()()(-=--==）（上式中为简单起见，略去了有关各项的(n)。

⎪⎪⎩⎪⎪⎨⎧=∂∂∂∂=+-=∂∂-为正定φφθθθφφφθθθTT LS TT J y J LS 2)(022于是得：y TT ls φφφθ1)(-=的最小二乘估计为)()())()(()(1k y k x k x k x k T T -=θ2．递推最小二乘估计算法原式为)()1()1(1k e k xk y T ++=++θ得新解)1()1())1()1(()1(1++++=+-k y k x k x k x k TTθ其中:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+=+⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡+=+)1()()1()1()()1(k y k y k y k x k x k x T T 令：2)]1()1([)1(++=+k x k x k p T可求得)1()()1(1)1()()1(++++=+k X k p k X k x k p k k T T)]()1()1()[1()()1(k k x k y k K k k Tθθθ +-+++=+)]()1(1[)1(k x k K k p T θ++=+3 渐消记忆递推最小二乘估计算法修改目标两数J ，对残差平方加指数权λ∑=-=ki ik i k J 12)()(ελ其巾λ＝0.9—0.999愈大遗忘愈慢。

系统辨识实习2

系统辨识实习2

第二次上机实验报告实验人：曾鑫鹏学号：07302657 班级：07自动化一、实验目的用MATLAB工具，采用相应的时域方法完成各种传递函数的辨识。

从而验证所学各种时域辨识方法(如切线法、两点法、面积法等)的有效性。

另外，通过对各种辨识方法的MATLAB编程实现，加深对各种方法原理的理解、步骤的掌握，提高对系统辨识的认识。

二、实验内容1、自己设定一个一阶自衡惯性系统（自行选定放大系数、惯性时间参数和时滞参数），分别验证切线法和两点法的有效性。

实现切线法和两点法辨识及效果验证的MATLAB程序如下：注：用切线法和两点法辨识一阶系统的整个过程已经在程序注释中一目了然，辨识效果将在实验结果中呈现。

以下的各种辨识方法的实验也作此处理，不再说明。

2、自己设定一个由两个一阶无滞后惯性系统（放大系数选为1、时滞参数为0）串联形成的二阶自衡系统（自行选定两个惯性时间参数），验证所学惯性参数T1和T2辨识方法的有效性。

实现该辨识及效果验证的MATLAB程序如下：3、自己设定一个二阶欠阻尼自衡系统（放大系数为1，自行选定自然频率、阻尼系数），验证所学参数辨识方法的有效性。

实现该辨识及效果验证的MATLAB程序如下：4、自己设定一个由三个一阶无滞后惯性系统（放大系数选为1、时滞参数为0）并联形成的高阶自衡系统（自行选定三个惯性时间参数，T1〉T2〉T3 ），验证所学惯性参数辨识方法的有效性。

实现该辨识及效果验证的MATLAB程序如下：5、自己设定一个自衡等容系统，分别针对二阶和三阶系统验证所学方法的有效性。

1）二阶时实现该辨识及效果验证的MATLAB程序如下：2）三阶时实现该辨识及效果验证的MATLAB程序如下：6、自己设定教材（2.43）描述的三阶系统（自行选定a1, a2, a3），验证所学面积法的有效性。

实现该辨识及效果验证的MATLAB程序如下：三、实验结果运行以上编写的各程序，按提示输入所需参数，即可得到辨识的结果，将辨识结果与原系统比较即可验证各种辨识方法的有效性。

系统辨识及自适应控制实验报告

系统辨识及自适应控制实验报告

系统辨识及自适应控制实验报告实验报告：系统辨识及自适应控制1.引言系统辨识和自适应控制是现代自动控制领域中的重要研究内容。

系统辨识是通过采集系统输入输出数据，建立数学模型描述系统的动态行为。

自适应控制则是根据系统辨识得到的模型，调整控制器参数以适应系统的变化和外部干扰。

本实验旨在通过实际操作，掌握系统辨识和自适应控制的基本原理和方法。
