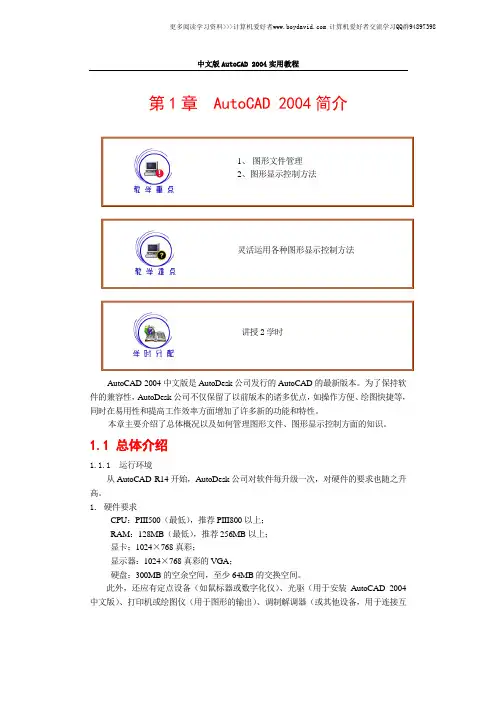

第1章 AutoCAD 2004简介AutoCAD 2004中文版是AutoDesk 公司发行的AutoCAD 的最新版本。

为了保持软件的兼容性，AutoDesk 公司不仅保留了以前版本的诸多优点，如操作方便、绘图快捷等，同时在易用性和提高工作效率方面增加了许多新的功能和特性。

本章主要介绍了总体概况以及如何管理图形文件、图形显示控制方面的知识。

1.1 总体介绍1.1.1 运行环境从AutoCAD R14开始，AutoDesk 公司对软件每升级一次，对硬件的要求也随之升高。

1. 硬件要求CPU ：PIII500（最低），推荐PIII800以上；RAM ：128MB （最低），推荐256MB 以上；显卡：1024×768真彩；显示器：1024×768真彩的VGA ；硬盘：300MB 的空余空间，至少64MB 的交换空间。

此外，还应有定点设备（如鼠标器或数字化仪）、光驱（用于安装AutoCAD 2004中文版）、打印机或绘图仪（用于图形的输出）、调制解调器（或其他设备，用于连接互1、 图形文件管理2、图形显示控制方法灵活运用各种图形显示控制方法讲授2学时联网，非必需设备）等。

2. 软件要求AutoCAD 2004中文版运行于NT架构的Windows操作系统，如Windows 2000 系列，Windows NT &SP6，Windows XP系列等。

如果要使用互联网，应具备相应的网络环境。

AutoCAD 2004中文版的安装，要求操作系统使用Microsoft Internet Explorer 6.0的浏览器。

其中Windows XP 是内嵌的，Windows 2000默认的是5.0，可以免费升级到6.0。

提示、注意、技巧：此要求不需要很高的水平，有一定的了解即可。

1．1．2 安装AutoCAD 2004中文版的安装较为简单，按照软件的提示操作即可。

因为有很多这方面的介绍，本书将略过这方面的介绍。

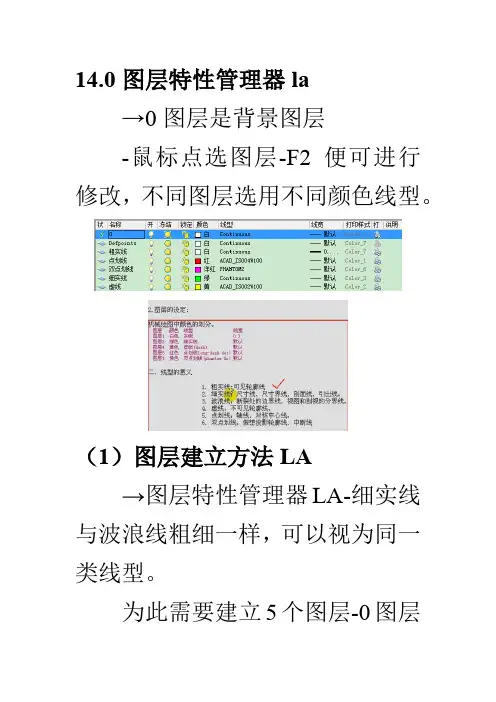

14.0图层特性管理器la→0图层是背景图层-鼠标点选图层-F2便可进行修改，不同图层选用不同颜色线型。

（1）图层建立方法LA→图层特性管理器LA-细实线与波浪线粗细一样，可以视为同一类线型。

为此需要建立5个图层-0图层不可删除细实线为绿色、虚线为黄色ISO dash线型、点划线为红色ISO long-dash-dot、双点划线为紫色（洋红）phantom(5x)（2）利用模板保留图层将图层制作好-文件另存为CAD图形模板，输入图版名称。

→或保存，选择文件类型为CAD图形模板（*.dwt）-输入名称机械模板-保存-测量单位为公制-确认。

一般是无样板打开-制作模板后，选择机械模板打开。

（3）利用图层状态管理器保留图层保留图层-新建、命名、确认、输出保存为机械图层.las →新建图层-无样板打开-LA图层管理器-输入图层状态.las-确定、恢复状态-之前设置的图层出现。

（4）开关冻结锁图层开关冻结锁图层→灯泡代表开关图层-若灯泡暗了但是移动了其他图层，若恢复灯泡，该图层不移动，使用时需要注意。

→太阳变雪花为冻结图层-当前图层无法冻结→锁定了后，图层变暗，也可继续绘制但是无法删除。

（5）特性匹配MA一般情况下使用LTS会使得该类型的线均发生变化，但过于繁琐，为此可以针对地进行修改。

使用MA空格-先点击目标对象，再点击源对象，此时源对象会与目标对象颜色、密度保持一致，但长度不变。

（6）图层隔离（可以使需要查看的某个或多个图层专门显示、方便编辑）→格式-图层工具-图层隔离（7）图层顺序（图层本身没上下的区别，但是后画出的会在上面）→可对绘制后的图像绘图次序进行设置，（前置、后置、置于对象之上（选中对象点击置于对象之上后，选择参照对象即可）与置于对象之下空格）。

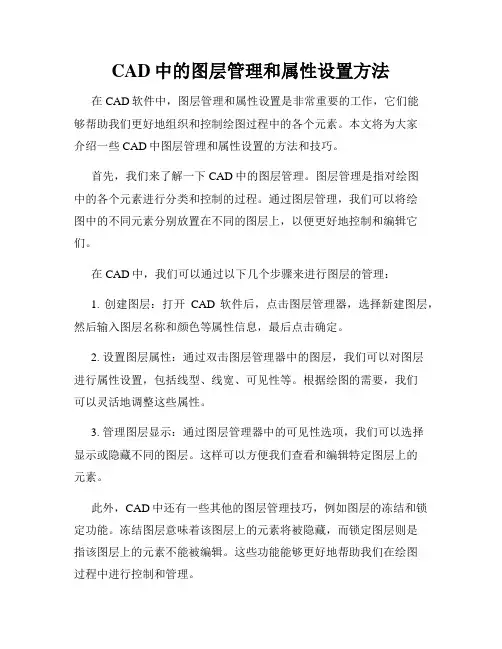

CAD中的图层管理和属性设置方法在CAD软件中，图层管理和属性设置是非常重要的工作，它们能够帮助我们更好地组织和控制绘图过程中的各个元素。

本文将为大家介绍一些CAD中图层管理和属性设置的方法和技巧。

首先，我们来了解一下CAD中的图层管理。

图层管理是指对绘图中的各个元素进行分类和控制的过程。

通过图层管理，我们可以将绘图中的不同元素分别放置在不同的图层上，以便更好地控制和编辑它们。

在CAD中，我们可以通过以下几个步骤来进行图层的管理：1. 创建图层：打开CAD软件后，点击图层管理器，选择新建图层，然后输入图层名称和颜色等属性信息，最后点击确定。

2. 设置图层属性：通过双击图层管理器中的图层，我们可以对图层进行属性设置，包括线型、线宽、可见性等。

根据绘图的需要，我们可以灵活地调整这些属性。

3. 管理图层显示：通过图层管理器中的可见性选项，我们可以选择显示或隐藏不同的图层。

这样可以方便我们查看和编辑特定图层上的元素。

此外，CAD中还有一些其他的图层管理技巧，例如图层的冻结和锁定功能。

冻结图层意味着该图层上的元素将被隐藏，而锁定图层则是指该图层上的元素不能被编辑。

这些功能能够更好地帮助我们在绘图过程中进行控制和管理。

接下来，我们来了解一下CAD中的属性设置方法。

属性设置是指对绘图中的元素进行属性赋值的过程，包括颜色、线型、线宽等。

在CAD中，我们可以通过以下几个步骤来进行属性设置：1. 选择对象：首先，我们需要选择要设置属性的对象。

可以通过鼠标单击或框选的方式来选择。

2. 打开属性编辑器：在CAD界面上方的属性编辑器中，我们可以看到对象的属性列表。

3. 设置属性值：通过属性编辑器，我们可以设置对象的各种属性值，例如颜色、线型、线宽等。

可以通过下拉菜单或手动输入数值来设置。

4. 应用属性：设置完属性值后，我们点击应用或确定按钮，即可将属性值应用到所选择的对象上。

值得注意的是，在进行属性设置时，我们可以使用属性赋值工具。

CAD绘图的图层管理与属性设置技巧近年来，计算机辅助设计（Computer-aided Design，简称CAD）在建筑、机械、电气、航空等领域的应用越来越广泛。

CAD绘图作为一种重要的绘图工具，对于绘图者而言，熟练掌握图层管理和属性设置技巧，不仅可以提高绘图效率，还能使绘图更加符合专业标准。

本文将就CAD绘图的图层管理和属性设置技巧进行探讨。

一、图层的概念及重要性在CAD绘图软件中，图层是指将绘图中的对象划分为不同的层次，以便在绘图过程中对这些对象进行分类、分组和控制的一种手段。

图层的设置可以使绘图更加清晰有序，便于修改和管理。

图层可以分为注释层、构造层、标注层、隐藏层等，每一种层都有特定的用途和重要性。

注释层用于注释和标注绘图，构造层用于绘制实体等构造物，标注层用于绘制尺寸和注释，隐藏层用于隐藏不需要显示的对象等等。

不同的图层可以设定不同的线型、线宽、颜色等属性，便于绘图者进行图形的管理和操作。

图层的设置不仅可以提高绘图效果，还可以方便绘图修改和更新。

绘图者可以根据需要选择需要显示的图层，将其他不相关的图层隐藏，从而减少混乱和干扰。

此外，图层的管理还可以使多人协作更加便捷，不同的绘图员可以分管不同的图层，提高工作效率和协作性。

二、图层的管理技巧1. 合理设置图层名在图层管理中，合理的图层命名是非常重要的。

图层名应该具有一定的语义，能够准确地表达图层的用途和内容。

例如，可以使用"建筑标注层"来表示用于标注建筑物的图层，使用"楼层平面层"来表示用于绘制楼层平面的图层。

合理设置图层名可以使图层管理更加清晰、有序，便于后期绘图修改和更新。

2. 绘图时使用不同图层在绘图过程中，将不同类型的对象划分到不同的图层中是一种常见的做法。

例如，我们可以将建筑物的平面、立面和剖面分别绘制在不同图层中，方便后续材料的展示和修改。

此外，还可以将注释和标注绘制在专门的注释层，从而便于注释的管理和修改。

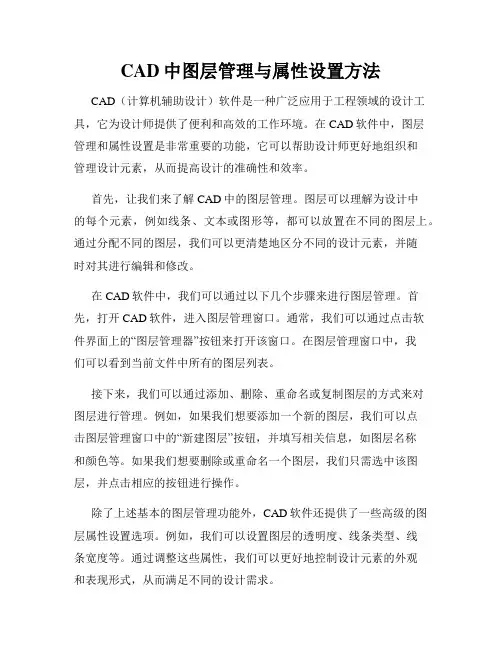

CAD中图层管理与属性设置方法CAD（计算机辅助设计）软件是一种广泛应用于工程领域的设计工具，它为设计师提供了便利和高效的工作环境。

在CAD软件中，图层管理和属性设置是非常重要的功能，它可以帮助设计师更好地组织和管理设计元素，从而提高设计的准确性和效率。

首先，让我们来了解CAD中的图层管理。

图层可以理解为设计中的每个元素，例如线条、文本或图形等，都可以放置在不同的图层上。

通过分配不同的图层，我们可以更清楚地区分不同的设计元素，并随时对其进行编辑和修改。

在CAD软件中，我们可以通过以下几个步骤来进行图层管理。

首先，打开CAD软件，进入图层管理窗口。

通常，我们可以通过点击软件界面上的“图层管理器”按钮来打开该窗口。

在图层管理窗口中，我们可以看到当前文件中所有的图层列表。

接下来，我们可以通过添加、删除、重命名或复制图层的方式来对图层进行管理。

例如，如果我们想要添加一个新的图层，我们可以点击图层管理窗口中的“新建图层”按钮，并填写相关信息，如图层名称和颜色等。

如果我们想要删除或重命名一个图层，我们只需选中该图层，并点击相应的按钮进行操作。

除了上述基本的图层管理功能外，CAD软件还提供了一些高级的图层属性设置选项。

例如，我们可以设置图层的透明度、线条类型、线条宽度等。

通过调整这些属性，我们可以更好地控制设计元素的外观和表现形式，从而满足不同的设计需求。

另外，在CAD软件中，属性设置也是一个重要的功能。

属性可以理解为图层上的特性或参数，例如线条的颜色、线型、线宽等。

通过正确设置属性，我们可以确保设计元素的一致性，并提供更多的设计选择。

在CAD软件中，我们可以通过几个步骤来进行属性设置。

首先，选择需要设置属性的图层或设计元素。

然后，点击软件界面上的“属性设置”按钮，进入属性设置窗口。

在属性设置窗口中，我们可以看到当前选择的图层或设计元素的所有属性选项。

接下来，我们可以根据设计需求，对属性进行相应的设置。

例如，如果我们想要修改线条的颜色，我们可以选择相应的颜色，并将其应用到当前选择的图层或设计元素中。

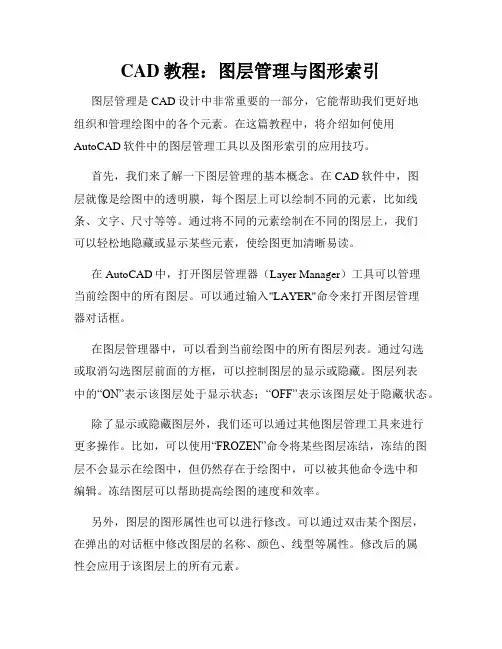

CAD教程：图层管理与图形索引图层管理是CAD设计中非常重要的一部分，它能帮助我们更好地组织和管理绘图中的各个元素。

在这篇教程中，将介绍如何使用AutoCAD软件中的图层管理工具以及图形索引的应用技巧。

首先，我们来了解一下图层管理的基本概念。

在CAD软件中，图层就像是绘图中的透明膜，每个图层上可以绘制不同的元素，比如线条、文字、尺寸等等。

通过将不同的元素绘制在不同的图层上，我们可以轻松地隐藏或显示某些元素，使绘图更加清晰易读。

在AutoCAD中，打开图层管理器（Layer Manager）工具可以管理当前绘图中的所有图层。

可以通过输入"LAYER"命令来打开图层管理器对话框。

在图层管理器中，可以看到当前绘图中的所有图层列表。

通过勾选或取消勾选图层前面的方框，可以控制图层的显示或隐藏。

图层列表中的“ON”表示该图层处于显示状态；“OFF”表示该图层处于隐藏状态。

除了显示或隐藏图层外，我们还可以通过其他图层管理工具来进行更多操作。

比如，可以使用“FROZEN”命令将某些图层冻结，冻结的图层不会显示在绘图中，但仍然存在于绘图中，可以被其他命令选中和编辑。

冻结图层可以帮助提高绘图的速度和效率。

另外，图层的图形属性也可以进行修改。

可以通过双击某个图层，在弹出的对话框中修改图层的名称、颜色、线型等属性。

修改后的属性会应用于该图层上的所有元素。

除了基本的图层管理，AutoCAD还提供了图形索引功能，可以帮助我们更方便地在绘图中定位和编辑元素。

图形索引（Grip）是一个AutoCAD中非常实用的工具，它可以帮助我们快速选择和编辑绘图中的对象。

当选中一个对象时，会在对象的关键点上显示一些小手柄，通过拖动这些手柄可以改变对象的形状、位置和尺寸。

比如，当选中一条直线时，会在直线的起点和终点上显示手柄；当选中一个圆时，会在圆心和圆周上显示手柄。

通过拖动这些手柄，可以改变直线的长度、角度、位置，或者改变圆的半径、直径等。

CAD中的图形管理和组织方法介绍在CAD（计算机辅助设计）软件中，图形管理和组织是非常重要的一环。

合理的图形管理和组织方法可以提高工作效率，减少错误和重复的工作。

本文将介绍一些常用的图形管理和组织方法，帮助使用CAD软件的人员更好地进行设计和制图工作。

1. 图层管理图层是CAD软件中最基本的组织单元之一，通过将图形放置在不同的图层上，可以实现对图形的分组和控制。

合理的图层管理可以方便对不同类型的元素进行控制和编辑。

例如，可以将文字放在一个图层上，将线条放在另一个图层上，这样可以方便地对它们进行不同的编辑和修改。

在使用CAD软件时，应根据实际需求建立适当的图层，并为其分配合适的名称和属性。

同时，应注意合理使用图层的显示和隐藏功能，以便在需要时快速切换显示不同的图层。

2. 块管理块是一组图形元素的集合，可以作为一个整体进行复制、插入和编辑。

在CAD软件中，使用块可以提高图形的复用性和可维护性。

例如，可以将常用的元素，如标志、符号和图标，制作成块，并在需要时快速插入到图形中。

合理的块管理可以大大减少重复的绘图工作。

在使用CAD软件时，应建立一个块库，并将常用的块保存在其中。

同时，应注意块的命名和属性设置，以方便后续的查找和使用。

3. 图纸布局图纸布局是指将CAD图形转化为实际纸张上的绘图。

在CAD软件中，可以创建多个图纸布局，每个布局对应一个实际的纸张。

通过图纸布局，可以控制纸张的大小、方向和比例，以及设置打印和输出的相关参数。

合理的图纸布局可以提高绘图的准确性和效率。

在使用CAD软件时，应根据实际需求创建适当的图纸布局，并设置好相关的参数。

同时，应注意使用视口功能，在同一个图纸布局中创建多个视口，以同时查看和编辑不同的图形。

4. 图形编辑图形编辑是CAD软件中最常用的功能之一。

合理的图形编辑方法可以帮助准确地修改和调整图形元素。

在使用CAD软件时，可以使用诸如移动、旋转、缩放和修剪等命令，对图形进行编辑。

Auto cad 图层特性管理器我在学习中，所以和大家一起进步吧~在 AutoCAD 中，使用“ 图层特性管理器” 对话框不仅可以创建图层，设置图层的颜色、线型和线宽，还可以对图层进行更多的设置与管理，如图层的切换、重命名、删除及图层的显示控制等。

设置图层特性使用图层绘制图形时，新对象的各种特性将默认为随层，由当前图层的默认设置决定。

也可以单独设置对象的特性，新设置的特性将覆盖原来随层的特性。

在“ 图层特性管理器” 对话框中，每个图层都包含状态、名称、打开 / 关闭、冻结 / 解冻、锁定 / 解锁、线型、颜色、线宽和打印样式等特性。

切换当前层在“ 图层特性管理器” 对话框的图层列表中，选择某一图层后，单击“ 当前图层” 按钮，即可将该层设置为当前层。

在实际绘图时，为了便于操作，主要通过“ 图层” 工具栏和“ 对象特性” 工具栏来实现图层切换，这时只需选择要将其设置为当前层的图层名称即可。

此外，“ 图层” 工具栏和“ 对象特性” 工具栏中的主要选项与“ 图层特性管理器” 对话框中的内容相对应，因此也可以用来设置与管理图层特性。

使用“ 图层过滤器特性” 对话框过滤图层在AutoCAD中，图层过滤功能大大简化了在图层方面的操作。

图形中包含大量图层时，在“ 图层特性管理器” 对话框中单击“ 新特性过滤器” 按钮，可以使用打开的“ 图层过滤器特性” 对话框来命名图层过滤器。

使用“ 新组过滤器” 过滤图层在 AutoCAD 2007 中，还可以通过“ 新组过滤器” 过滤图层。

可在“ 图层特性管理器” 对话框中单击“ 新组过滤器” 按钮，并在对话框左侧过滤器树列表中添加一个“ 组过滤器 1 ” ( 也可以根据需要命名组过滤器 ) 。

在过滤器树中单击“ 所有使用的图层” 节点或其他过滤器，显示对应的图层信息，然后将需要分组过滤的图层拖动到创建的“ 组过滤器1 ” 上即可。

保存与恢复图层状态图层设置包括图层状态和图层特性。

CAD中图层管理和属性设置的方法在CAD软件中，图层管理和属性设置是非常重要的功能，它们主要用于控制和管理绘图的显示效果和属性。

本文将为大家介绍CAD中图层管理和属性设置的方法，帮助大家更好地使用CAD软件。

首先，让我们来了解一下图层管理。

图层管理是指对绘图中的不同元素进行分类和管理，从而实现对不同元素的可见性和可编辑性的控制。

在CAD软件中，我们通过图层管理来控制线条、文字、块等元素的显示和隐藏，以及可以设置不同图层的颜色、线型等属性。

在CAD软件中，可以通过点击工具栏上的“图层管理器”来打开图层管理窗口。

在图层管理器中，可以看到当前绘图中已经存在的图层列表。

要创建新的图层，可以选择“新建图层”选项，并输入图层的名称、颜色、线型等属性。

创建图层后，可以选择启用或禁用该图层的显示，以及设置该图层的显示顺序。

通过对图层的启用和禁用，我们可以根据需要来显示或隐藏不同的图层。

另外，在图层管理器中还可以进行图层的修改和删除。

要修改图层的属性，可以选择要修改的图层，并在右侧的属性框中进行相应的调整。

要删除图层，可以选择要删除的图层，并点击“删除图层”按钮进行删除。

在进行图层管理的同时，还可以对图层进行分组。

通过分组，可以更好地管理和控制各个图层。

要创建图层组，可以选择“新建图层组”选项，并输入图层组的名称。

创建图层组后，可以将相关的图层拖动到图层组中，从而实现对图层的分组管理。

除了图层管理，CAD软件还提供了属性设置的功能。

属性设置用于对所绘制的元素进行属性的调整和控制。

通过属性设置，可以更改元素的颜色、线型、线宽等属性，以及可以设置填充、字体等属性。

要进行属性设置，可以选择要修改属性的元素，并在右侧的属性框中进行相应的调整。

在属性框中，可以选择要修改的属性，并选择相应的属性值进行调整。

另外，在进行属性设置时，还可以使用“匹配属性”功能。

匹配属性功能可以将一个元素的属性应用到其他元素上。

要使用匹配属性功能，可以选择一个具有所需属性的元素，并选择“匹配属性”选项。
