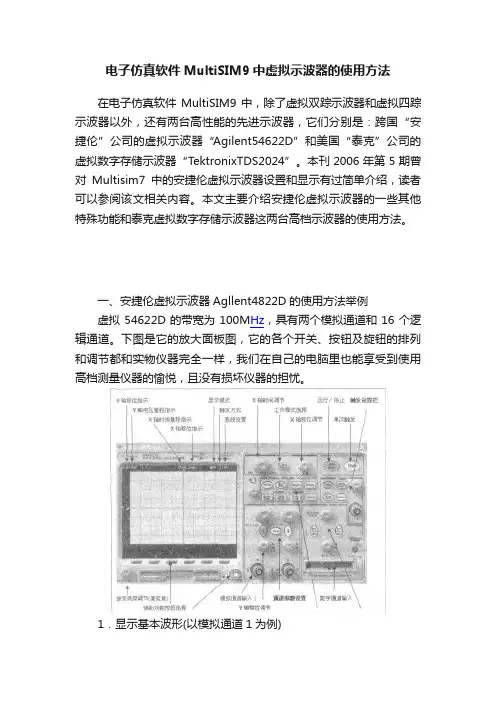

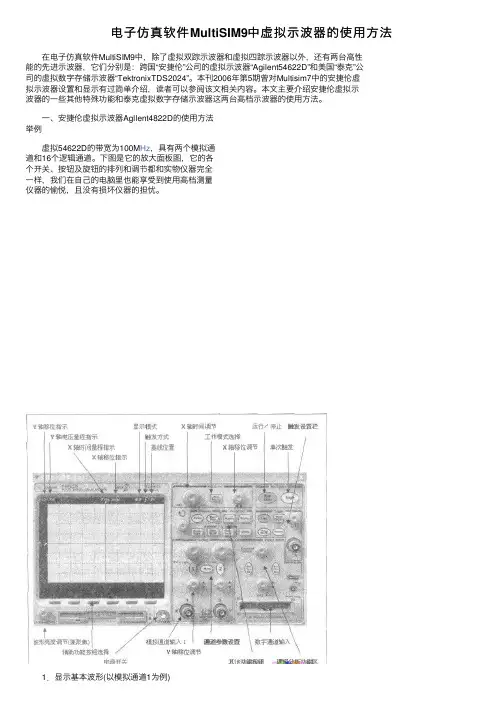

电子仿真软件MultiSIM9中虚拟示波器的使用方法在电子仿真软件MultiSIM9中，除了虚拟双踪示波器和虚拟四踪示波器以外，还有两台高性能的先进示波器，它们分别是：跨国“安捷伦”公司的虚拟示波器“Agilent54622D”和美国“泰克”公司的虚拟数字存储示波器“TektronixTDS2024”。

本刊2006年第5期曾对Multisim7中的安捷伦虚拟示波器设置和显示有过简单介绍，读者可以参阅该文相关内容。

本文主要介绍安捷伦虚拟示波器的一些其他特殊功能和泰克虚拟数字存储示波器这两台高档示波器的使用方法。

一、安捷伦虚拟示波器Agllent4822D的使用方法举例虚拟54622D的带宽为100M Hz，具有两个模拟通道和16个逻辑通道。

下图是它的放大面板图，它的各个开关、按钮及旋钮的排列和调节都和实物仪器完全一样，我们在自己的电脑里也能享受到使用高档测量仪器的愉悦，且没有损坏仪器的担忧。

1．显示基本波形(以模拟通道1为例)首先在MultiSIM9电子平台上调出安捷伦虚拟函数信号发生器33120A和安捷伦虚拟示波器54622D各一台，按下图连好电路。

双击虚拟33120A图标“XFG1”打开电源开关，不作任何设置使用它的默认值，即：频率1kHz，幅值100mVpp的正弦波(可参阅上期文章)。

然后双击虚拟54622D图标“XSC1”，打开它的电源开关，如上图中鼠标手指所示。

打开仿真开关，这时可以从虚拟54622D屏幕上看到一条水平细红线。

在放大面板处于当前窗口的前提下，将鼠标移至“Y轴量程调节”旋钮上呈手指状，按住鼠标左键向逆时针方向转，或连续按键盘上的“↑”键都可以逐渐放大正弦波信号幅度，且屏幕上方“Y轴量程指示”数字在减小。

将鼠标移至“X轴时间调节”旋钮上呈手指状，按住鼠标左键向逆时针方向转，或连续按键盘上的“↑”键都可以使正弦波信号展宽，且屏幕上方“X轴时间量程指示”数字在减小。

将鼠标移至屏幕左下角“波形亮度调节”(也可认为是在调整聚焦)旋钮上呈手指状，或按住鼠标左键向顺时针方向转，或连续按键盘上的“↓”键都可以逐渐加粗正弦波信号波形。

电⼦仿真软件MultiSIM9中虚拟⽰波器的使⽤⽅法 在电⼦仿真软件MultiSIM9中，除了虚拟双踪⽰波器和虚拟四踪⽰波器以外，还有两台⾼性能的先进⽰波器，它们分别是：跨国“安捷伦”公司的虚拟⽰波器“Agilent54622D”和美国“泰克”公司的虚拟数字存储⽰波器“TektronixTDS2024”。

本刊2006年第5期曾对Multisim7中的安捷伦虚拟⽰波器设置和显⽰有过简单介绍，读者可以参阅该⽂相关内容。

本⽂主要介绍安捷伦虚拟⽰波器的⼀些其他特殊功能和泰克虚拟数字存储⽰波器这两台⾼档⽰波器的使⽤⽅法。

⼀、安捷伦虚拟⽰波器Agllent4822D 的使⽤⽅法举例 虚拟54622D 的带宽为100M Hz ，具有两个模拟通道和16个逻辑通道。

下图是它的放⼤⾯板图，它的各个开关、按钮及旋钮的排列和调节都和实物仪器完全⼀样，我们在⾃⼰的电脑⾥也能享受到使⽤⾼档测量仪器的愉悦，且没有损坏仪器的担忧。

1．显⽰基本波形(以模拟通道1为例) ⾸先在MultiSIM9电⼦平台上调出安捷伦虚拟函数信号发⽣器33120A和安捷伦虚拟⽰波器54622D各⼀台，按下图连好电路。

双击虚拟33120A图标“XFG1”打开电源开关，不作任何设置使⽤它的默认值，即：频率1kHz，幅值100mVpp的正弦波(可参阅上期⽂章)。

然后双击虚拟54622D图标“XSC1”，打开它的电源开关，如上图中⿏标⼿指所⽰。

打开仿真开关，这时可以从虚拟54622D屏幕上看到⼀条⽔平细红线。

在放⼤⾯板处于当前窗⼝的前提下，将⿏标移⾄“Y轴量程调节”旋钮上呈⼿指状，按住⿏标左键向逆时针⽅向转，或连续按键盘上的“↑”键都可以逐渐放⼤正弦波信号幅度，且屏幕上⽅“Y轴量程指⽰”数字在减⼩。

将⿏标移⾄“X轴时间调节”旋钮上呈⼿指状，按住⿏标左键向逆时针⽅向转，或连续按键盘上的“↑”键都可以使正弦波信号展宽，且屏幕上⽅“X轴时间量程指⽰”数字在减⼩。
