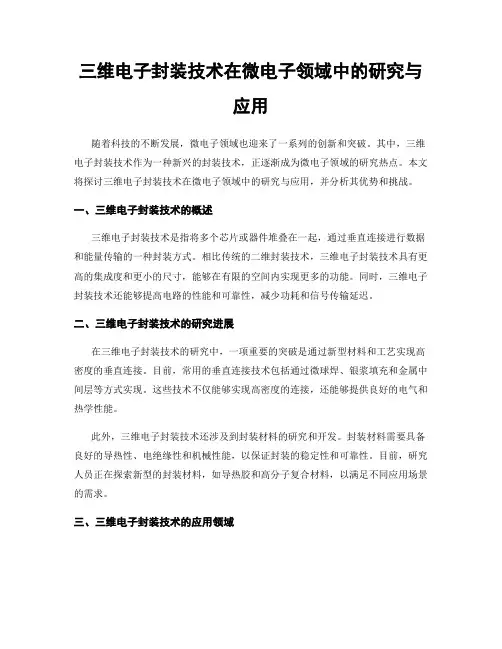

三维电子封装技术在微电子领域中的研究与应用随着科技的不断发展，微电子领域也迎来了一系列的创新和突破。
其中，三维电子封装技术作为一种新兴的封装技术，正逐渐成为微电子领域的研究热点。
本文将探讨三维电子封装技术在微电子领域中的研究与应用，并分析其优势和挑战。
一、三维电子封装技术的概述三维电子封装技术是指将多个芯片或器件堆叠在一起，通过垂直连接进行数据和能量传输的一种封装方式。
相比传统的二维封装技术，三维电子封装技术具有更高的集成度和更小的尺寸，能够在有限的空间内实现更多的功能。
同时，三维电子封装技术还能够提高电路的性能和可靠性，减少功耗和信号传输延迟。
二、三维电子封装技术的研究进展在三维电子封装技术的研究中，一项重要的突破是通过新型材料和工艺实现高密度的垂直连接。
目前，常用的垂直连接技术包括通过微球焊、银浆填充和金属中间层等方式实现。
这些技术不仅能够实现高密度的连接，还能够提供良好的电气和热学性能。
此外，三维电子封装技术还涉及到封装材料的研究和开发。
封装材料需要具备良好的导热性、电绝缘性和机械性能，以保证封装的稳定性和可靠性。
目前，研究人员正在探索新型的封装材料，如导热胶和高分子复合材料，以满足不同应用场景的需求。
三、三维电子封装技术的应用领域三维电子封装技术在微电子领域中有着广泛的应用。
首先，它可以用于集成电路的封装，实现更高的集成度和更小的尺寸。
这对于微型化电子设备的发展具有重要意义，如智能手机、平板电脑和可穿戴设备等。
其次，三维电子封装技术还可以应用于光电子器件的封装。
光电子器件通常需要较高的集成度和较小的尺寸，以满足高速通信和光学传感等应用的需求。
三维电子封装技术可以实现光电子器件的垂直连接和封装，提高器件的性能和可靠性。
另外，三维电子封装技术还可以应用于功率器件和传感器的封装。
功率器件通常需要较高的散热能力和较好的电热性能，而传感器则需要较小的尺寸和较高的灵敏度。
三维电子封装技术可以通过垂直连接和封装，满足这些器件的特殊需求。
