简单电力系统潮流分析

电力系统中的动态潮流分析在当今社会，电力已成为我们生活和生产中不可或缺的能源。

从家庭中的电器设备到工业生产中的大型机器，无一不需要稳定可靠的电力供应。

而电力系统就像是一个庞大而复杂的网络，负责将电能从发电厂输送到各个用户终端。

在这个系统中，动态潮流分析是一项至关重要的任务，它帮助我们更好地理解和掌握电力系统的运行状态，确保其安全、稳定和高效运行。

首先，让我们来了解一下什么是电力系统的潮流。

简单来说，潮流就是电力系统在某一特定运行状态下，电力网络中各节点的电压、电流和功率的分布情况。

通过对潮流的分析，我们可以知道电力从哪里来，到哪里去，以及在传输过程中的损耗和变化。

动态潮流分析与传统的静态潮流分析有所不同。

静态潮流分析通常假设电力系统处于一种稳定的运行状态，不考虑系统中的动态变化因素，如发电机的调速器、负荷的动态特性等。

而动态潮流分析则将这些动态因素纳入考虑范围，能够更真实地反映电力系统的实际运行情况。

那么，为什么要进行动态潮流分析呢？这是因为电力系统在实际运行中会面临各种各样的变化和干扰。

例如，突然增加或减少的负荷、发电机的故障、线路的短路等。

这些变化可能会导致电力系统的电压和频率发生波动，甚至可能引发系统的不稳定和崩溃。

通过动态潮流分析，我们可以提前预测这些变化对系统的影响，从而采取相应的控制措施，保障电力系统的安全稳定运行。

在动态潮流分析中，有几个关键的要素需要我们关注。

首先是发电机的模型。

发电机是电力系统中的重要电源，其输出功率和电压会受到调速器和励磁系统的控制。

因此，建立准确的发电机模型对于动态潮流分析至关重要。

其次是负荷模型。

负荷的特性会随着时间和电压的变化而变化，例如电动机负荷的启动和停止会对系统产生较大的冲击。

此外，电力网络的参数，如线路的电阻、电抗和电容等，也会影响动态潮流的分布。

为了进行动态潮流分析，我们需要使用一些专门的工具和方法。

常见的方法包括数值积分法、时域仿真法和频域分析法等。

电力系统潮流分析潮流分析是电力系统中一种重要的计算方法，用于分析电力系统中各节点电压、功率和电流的分布情况。

通过潮流分析可以评估电力系统的稳定性和可靠性，为电力系统的规划、运行和控制提供参考依据。

本文将介绍电力系统潮流分析的基本原理、计算方法以及应用范围。

一、潮流分析的基本原理在电力系统中，各节点以母线表示，节点之间通过线路连接。

潮流分析基于以下几个基本原理：1. 电压平衡原理：电力系统中的节点电压必须满足节点处功率平衡方程，即节点出注入电流之和为零。

2. 潮流方程：潮流方程描述了电力系统中各节点之间电压、功率和电流之间的关系。

潮流方程是通过母线注入导纳矩阵、支路导纳和节点注入功率来表达。

3. 网络拓扑：电力系统中的节点和线路之间形成了复杂的拓扑结构，潮流分析需要考虑节点之间的相互连接关系。

二、潮流分析的计算方法潮流分析通常采用迭代法来计算各节点的电压、功率和电流。

常用的迭代法包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

1. 高斯-赛德尔迭代法：该方法是最简单的潮流计算方法之一。

它通过假设电力系统中所有节点电压的初始值，逐步迭代更新节点电压，直到满足收敛条件为止。

2. 牛顿-拉夫逊迭代法：该方法通过建立功率不平衡方程的雅可比矩阵，采用牛顿迭代和拉夫逊补偿的方法来求解节点电压。

牛顿-拉夫逊迭代法具有更快的收敛速度和更高的计算精度。

三、潮流分析的应用范围潮流分析在电力系统中有广泛的应用，包括但不限于以下几个方面：1. 系统规划：潮流分析可以用于电力系统的规划和设计，评估系统瓶颈、优化系统结构和参数配置。

2. 运行控制：潮流分析可以用于电力系统的运行控制，评估节点电压的合理范围、分析负荷变化对系统的影响。

3. 网络优化：潮流分析可以用于电力系统的网络优化，寻找最优输电线路和改善电力系统的供电可靠性。

4. 风电并网：潮流分析可以用于风电并网系统的规划和运行，评估并网系统的可靠性和电力系统与风电场的相互影响。

电力系统潮流计算方法分析1.黎曼法是最简单和最直接的计算方法。

该方法直接利用电力系统的基本方程式，即功率平衡方程式和节点电压方程式来计算潮流分布。

然而，黎曼法需要利用复杂的矩阵方程式来解决系统中节点电压的计算，计算量大且计算速度较慢，对大型复杂系统不适用。

2.高斯-赛德尔法是一种迭代法，将电网中的节电清设置为未知数，并采用全局迭代求解。

该方法通过迭代计算不断逼近潮流分布，直到满足系统中所有节点的电压和功率平衡方程为止。

高斯-赛德尔法具有迭代次数多、耗时较长的缺点，但计算稳定可靠，对于小型系统具有较好的适用性。

3.牛顿-拉夫逊法是一种基于牛顿迭代思想的高效潮流计算方法。

该方法通过利用电力系统中的雅可比矩阵，将潮流计算问题转化为解非线性方程组的问题。

牛顿-拉夫逊法的迭代速度和稳定性较高，适用于大型复杂系统的潮流计算。

综上所述，电力系统潮流计算方法可以选择黎曼法、高斯-赛德尔法和牛顿-拉夫逊法等不同的算法进行计算。

选择合适的计算方法应根据系统的规模、复杂度以及计算时间要求来综合考虑。

实际应用中，通常会根据具体情况采用不同的方法进行潮流计算，以获得准确和高效的结果。

同时，随着电力系统的发展和智能化技术的应用，也出现了一些基于机器学习和深度学习的潮流计算方法。

这些方法利用大数据和智能算法，通过学习和分析系统历史数据，能够更好地预测和计算系统潮流分布，提高计算效率和准确性。

这些方法在未来的电力系统潮流计算中具有潜力和广阔的应用前景。

总结起来，电力系统潮流计算是电力系统分析和规划的重要工作，不同的计算方法有不同的优劣势，合理选择计算方法对于准确评估系统稳定性和可靠性至关重要。

随着技术的进步和应用的发展，电力系统潮流计算方法也在不断演化和改进，以满足电力系统智能化和可持续发展的需求。

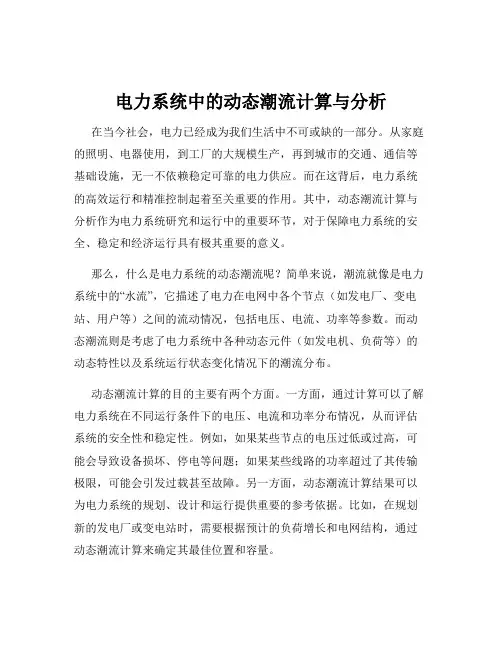

电力系统中的动态潮流计算与分析在当今社会，电力已经成为我们生活中不可或缺的一部分。

从家庭的照明、电器使用，到工厂的大规模生产，再到城市的交通、通信等基础设施，无一不依赖稳定可靠的电力供应。

而在这背后，电力系统的高效运行和精准控制起着至关重要的作用。

其中，动态潮流计算与分析作为电力系统研究和运行中的重要环节，对于保障电力系统的安全、稳定和经济运行具有极其重要的意义。

那么，什么是电力系统的动态潮流呢？简单来说，潮流就像是电力系统中的“水流”，它描述了电力在电网中各个节点（如发电厂、变电站、用户等）之间的流动情况，包括电压、电流、功率等参数。

而动态潮流则是考虑了电力系统中各种动态元件（如发电机、负荷等）的动态特性以及系统运行状态变化情况下的潮流分布。

动态潮流计算的目的主要有两个方面。

一方面，通过计算可以了解电力系统在不同运行条件下的电压、电流和功率分布情况，从而评估系统的安全性和稳定性。

例如，如果某些节点的电压过低或过高，可能会导致设备损坏、停电等问题；如果某些线路的功率超过了其传输极限，可能会引发过载甚至故障。

另一方面，动态潮流计算结果可以为电力系统的规划、设计和运行提供重要的参考依据。

比如，在规划新的发电厂或变电站时，需要根据预计的负荷增长和电网结构，通过动态潮流计算来确定其最佳位置和容量。

要进行动态潮流计算，首先需要建立电力系统的数学模型。

这个模型通常包括发电机模型、负荷模型、输电线路模型等。

发电机模型描述了发电机的输出特性，如电压、频率等与输入机械功率之间的关系；负荷模型则反映了用户对电力的需求随时间的变化情况；输电线路模型则用于计算电力在线路中的传输损耗和电压降落。

在实际计算中，常用的方法有牛顿拉夫逊法、PQ 分解法等。

牛顿拉夫逊法是一种基于非线性方程组求解的方法，具有较高的计算精度，但计算量较大；PQ 分解法则是对牛顿拉夫逊法的一种简化，在一定条件下可以提高计算速度，但精度可能会有所降低。

简单电力系统分析潮流计算电力系统潮流计算是电力系统分析中的一项重要任务。

其目的是通过计算各个节点的电压、电流、有功功率、无功功率等参数，来确定系统中各个元件的运行状态和互相之间的相互影响。

本文将介绍电力系统潮流计算的基本原理、计算方法以及应用。

潮流计算的基本原理是基于电力系统的节点电压和支路功率之间的网络方程。

通过对节点电压进行迭代计算，直到满足所有支路功率平衡方程为止，得到系统的运行状态。

潮流计算的基本问题可以表示为以下方程组：P_i = V_i * (G_i * cos(θ_i - θ_j ) + B_i * sin(θ_i -θ_j )) - V_j * (G_i * cos(θ_i - θ_j ) - B_i * sin(θ_i -θ_j )) (1)Q_i = V_i * (G_i * sin(θ_i - θ_j ) - B_i * cos(θ_i -θ_j )) - V_j * (G_i * sin(θ_i - θ_j ) + B_i * cos(θ_i -θ_j )) (2)其中，P_i为节点i的有功功率注入；Q_i为节点i的无功功率注入；V_i和θ_i分别为节点i的电压幅值和相角；V_j和θ_j分别为节点j的电压幅值和相角；G_i和B_i分别为支路i的导纳的实部和虚部。

对于一个电力系统，如果知道了节点注入功率和线路的导纳，就可以通过潮流计算求解出各节点的电压和功率。

这是一种不断迭代的过程，直到系统达到平衡状态。

潮流计算的方法有多种，常见的有高斯-赛德尔迭代法、牛顿-拉夫逊迭代法等。

其中，高斯-赛德尔迭代法是最常用的一种方法。

高斯-赛德尔迭代法的思想是从已知节点开始，逐步更新其他节点的电压值，直到所有节点的电压值收敛为止。

具体步骤如下：1.初始化所有节点电压的初始值；2.根据已知节点的注入功率和节点电压，计算其他节点的电压值；3.判断节点电压是否收敛，如果收敛则结束计算，否则继续迭代；4.更新未收敛节点的电压值，返回步骤2高斯-赛德尔迭代法的优点是简单有效，但其收敛速度较慢。

电力系统潮流分析电力系统潮流分析是电力系统运行和规划中的重要工作，通过对电力系统的节点电压和功率流动进行计算和分析，可以评估电力系统的稳定性、安全性以及电能的经济分配。

本文将从潮流分析的基本原理、计算方法以及应用方面进行论述。

一、基本原理电力系统潮流分析是基于电力系统的等效电路模型和节点电压/功率之间的关系进行的。

在电力系统中，各个节点之间通过导线连接，形成复杂的电网。

当电力系统运行时，节点之间通过导线传输电能，而节点电压会受到负荷、发电机、变压器等因素的影响而发生变化。

电力系统潮流分析需要根据各个节点的特性（负荷、电源等）以及导线的特性（阻抗、输电能力等），计算得到节点电压和功率的分布情况，从而对电力系统的运行状态有所了解。

二、计算方法电力系统潮流分析的计算方法主要包括潮流方程的建立和潮流计算的迭代过程。

1. 潮流方程的建立潮流方程是电力系统潮流计算的基础，其基本形式为节点功率方程和节点电压方程。

节点功率方程描述了节点负荷与节点电压、导线传输电能之间的关系；节点电压方程描述了节点电压与节点电流、导线阻抗之间的关系。

通过列举各个节点的功率方程和电压方程，并结合电力系统的拓扑关系，可以建立电力系统的潮流方程。

2. 潮流计算的迭代过程潮流计算是通过迭代的方法求解电力系统的节点电压和功率流动情况。

迭代过程中，首先需要对电力系统中的各个节点进行初始化，即给定节点电压和功率的初值。

然后，根据潮流方程，计算节点电压和功率的值，再根据计算结果进行修正，直到达到收敛条件为止。

常用的潮流计算方法包括高斯-赛德尔迭代法、牛顿-拉夫逊迭代法等。

三、应用方面电力系统潮流分析在电力系统运行和规划中有广泛的应用。

1. 运行控制通过潮流分析可以获得电力系统的节点电压和功率分布情况，从而评估电网的稳定性。

根据潮流分析的结果，可以采取相应的控制措施，如调节发电机的输出功率、调整变压器的变比等，以维持电力系统的稳定运行。

2. 负荷分配潮流分析可以帮助确定电力系统中各个节点的负荷分布情况，从而合理安排电能的供应。

电力系统潮流计算与分析概述：电力系统潮流计算与分析是电力系统运行中的重要步骤，它涉及到对电力系统的节点电压、线路潮流以及功率损耗等进行精确计算和分析的过程。

通过潮流计算和分析，电力系统运行人员可以获得关键的运行参数，从而保持电力系统的稳定运行。

本文将从潮流计算的基本原理、计算方法、影响因素以及潮流分析的实际应用等方面进行论述。

潮流计算的基本原理：潮流计算的基本原理是基于电力系统的节点电压和线路潮流之间的平衡关系进行计算。

在电力系统中，电源会向负载供电，而线路损耗会导致电压降低。

潮流计算就是要确定电力系统中各个节点的电压和线路潮流，以保持系统的稳定运行。

通过潮流计算，可以得到节点电压、线路潮流以及负荷功率等关键参数。

潮流计算的方法：潮流计算可以分为迭代法和直接法两种方法。

1. 迭代法：迭代法是潮流计算中最常用的方法，它基于电力系统的牛顿—拉夫逊法（Newton-Raphson method）来进行计算。

迭代法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程建立节点电流方程组；c. 利用牛顿—拉夫逊法迭代求解节点电压；d. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。

2. 直接法：直接法是潮流计算中的另一种方法，它基于电力系统的潮流松弛法（Gauss-Seidel method）来进行计算。

直接法的基本步骤如下：a. 假设节点电压的初值；b. 根据节点电压初值和电力系统的潮流方程，按照节点顺序逐步计算节点电压；c. 判断是否满足收敛条件，如果不满足，则返回第二步重新计算，直至满足收敛条件。

影响潮流计算的因素：1. 负荷：电力系统中的负荷是潮流计算中的重要因素之一，负荷的变化会导致节点电压和线路潮流的波动。

因此，在进行潮流计算时，需要准确地估计各个节点的负荷。

2. 发电机：发电机是电力系统的电源，它的输出功率和电压会影响潮流计算中的节点电压和线路潮流。

第3章简单电力系统的潮流分析一、填空题1.对于负荷，若电压滞后于电流，则其吸收的有功为正，吸收的感性无功为负；对于发电机，若电压滞后于电流，则其发出的有功为正，发出的感性无功为负，实则发出容性无功。

2.电力网的功率损耗由两部分组成：大部分产生在输电线路和变压器的串联阻抗上，随传输功率的增大而增大；少部分产生在输电线路和变压器的并联导纳上，可近似认为只与电压有关。

3.输电线路的对地支路上损耗的是容性无功，又称为充电功率。

4.变压器的功率损耗包括阻抗支路的变动损耗和对地导纳中的固定损耗两部分，其中前者与传输功率有关（填“有关”或“无关”），后者可近似认为只与电压有关。

5.若网络中某节点接有多个电源和多个负载，可将这些电源和负载的功率按复数求和，简化为一个功率，称该功率为该节点的运算功率。

6.任何一个负荷点都只能由一个方向取得电能的网络称为开式网络；若网络中任何一个负荷点均能从两个或两个以上方向取得电能，则称该网络为闭式网络。

7.两端供电网络中，电源点发出的功率包含两部分：一部分与负荷功率和线路阻抗大小有关，称为供载功率；另一部分与两端电源的电压差和线路阻抗有关，而与负荷功率无关，称为循环功率。

8.若闭式网络的供载功率与线路长度成反比分布，称之为均一网络。

9.闭式网络的电压最低点是无功分点。

二、选择题1.根据国际电工委员会（IEC）的约定，复功率的表达式为（A）A.*~IUS= B.I US=~C.IUS *~= D.**~IUS=2.超高压输电线路空载时，末端电压比始端电压（A）。

A.高B.低C.相同D.不一定3.“网络中某点的电压比网络额定电压低5%”，这句话描述的是（B）A.电压降落B.电压偏移C.电压损耗D.电压调整4.在计算环形网络的初步功率分布前，应先将网络从哪一点处拆开（A）A.电源点B.有功分点C.无功分点D.视在功率最大的负荷点5.在计算出环形网络的初步功率分布之后，要进行更为精确的潮流计算，须先将网络从哪一点处拆开（C）A.电源点B.有功分点C.无功分点D.视在功率最大的负荷点三、简答题1.潮流计算包括哪些内容？其目的是什么？2.电压降落、电压损耗和电压偏移的概念分别是什么？3.对于没有分支的简单开式网络，如果已知末端的功率和首端的电压，如何计算其潮流分布？4.对于35kV及以下电压等级的地方电力网，在潮流计算时可作哪些简化？5.什么是闭式网络的功率分点？有功、无功分点一定是同一点吗？四、计算题1.如下图所示，单回220kV 架空输电线长200km ，线路每千米参数为：r 1=0.108Ω/km ，x 1=0.426Ω/km ，b 1=2.66×10-6S/km ，线路空载运行，末端电压U 2为205kV ，求线路送端电压U 1。

电力系统的潮流计算与分析引言电力是现代社会不可或缺的能源，电力系统的稳定运行和高效管理对整个社会经济发展起着重要作用。

而电力系统的潮流计算与分析是电力系统运行和管理的重要工具。

本文将探讨电力系统潮流计算与分析的原理、方法以及应用领域，旨在增进读者对该领域的了解。

一、电力系统潮流计算的原理电力系统潮流计算是指在给定电网拓扑结构、负荷需求和发电机输出等条件下，通过数学模型计算各节点的电压幅值和相位角，以获取电网各元件的电流分布和功率流向。

潮流计算的核心是建立电力系统的节点电压和传输功率的联立方程组，并通过求解方程组得到节点电压和功率流向的数值解。

潮流计算的基本原理是基于电力系统的各节点之间存在有功功率平衡和无功功率平衡，即电力系统各节点的有功功率和无功功率之和等于节点的负荷功率和发电机输出功率之和。

通过对电力系统进行潮流计算，可以得出各节点的电压、功率因数、功率损耗等参数，为电力系统的运行和管理提供依据。

二、电力系统潮流计算的方法1. 直流潮流计算方法直流潮流计算方法是一种较为简化的计算方法，适用于较小规模的电力系统以及初步的潮流计算。

该算法假设电力系统中各节点电压的相角都为零，即所有节点电压相位角均取0°，从而简化了潮流计算的计算量。

然而，直流潮流计算方法无法考虑电网的无功功率平衡，无法准确得到节点的功率因数和无功功率分布。

2. 迭代法潮流计算方法迭代法是一种常用的潮流计算方法，其基本思路是通过反复迭代计算节点电压和功率分布，直到达到收敛条件为止。

迭代法潮流计算方法常用的算法包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

迭代法潮流计算方法能较好地考虑电网的无功功率平衡，可以获得较为准确的节点电压和功率分布。

3. 双切迭代法潮流计算方法双切迭代法是一种相对较新的潮流计算方法，其基本思路是通过分析电力系统的分割区域，将电力系统划分为多个小区域进行潮流计算，并通过切割和迭代的方式逐步求解整个电力系统。

电力系统第一次实验报告--- 电力系统运行方式及潮流分析实验实验 1 电力系统运行方式及潮流分析实验一、实验目的1、掌握电力系统主接线电路的建立方法2、掌握辐射形网络的潮流计算方法；3、比较计算机潮流计算与手算潮流的差异；4、掌握不同运行方式下潮流分布的特点。

二、实验内容1、辐射形网络的潮流计算；2、不同运行方式下潮流分布的比较分析三、实验方法和步骤1．辐射形网络主接线系统的建立输入参数（系统图如下）：G1：300+j180MVA（平衡节点）变压器B1：Sn=360MVA ，变比=18/121，Uk％=14.3％，Pk=230KW，P0=150KW，I0/In=1 ％；变压器B2、B3：Sn=15MVA，变比=110/11 KV ，Uk ％=10.5％，Pk=128KW ，P0=40.5KW，I0/In=3.5 ％；负荷F1：20+j15MVA；负荷F2：28+j10MVA ；线路L1、L2：长度：80km，电阻：0.21Ω/km，电抗：0.416 Ω/km，电纳：2.74×10-6S/km 。

出辐射形网络主接线图如下所示：2）设置各项设备参数：G1：300+j180MVA （平衡节点）变压器 B1：Sn=360MVA ，变比=18/121，Uk ％=14.3％，Pk=230KW ，P0=150KW ， 1）在 DDRTS 中绘辐射形网络主接线图线路 L1 输入功率 线路 L1 输出功率 线路 L2 输入功率 线路 L2输出功率 （2）手算潮流： （3）计算比较误差分析 通过比较可以看出，手算结果与计算机仿真结果相差不大。

产生误差原因： 手算时是已知首端电压、末端功率的潮流计算， 计算过程中要将输电线路对地电 容吸收的功率以及变压器励磁回路吸收的功率归算到运算负荷中， 并且在每一轮 的潮流计算中都用上一轮的电压或功率的值（第一轮电压用额定电压） 3．不同运行方式下潮流比较分析1）实验网络结构图如上。

电力系统潮流分析与计算设计潮流分析是电力系统运行与规划中不可或缺的一项工作。

通过潮流分析，可以确定电力系统各个节点的电压、电流、功率等参数，对电力系统的安全、稳定运行起着重要作用。

本文将从潮流分析的基本原理、计算方法和潮流计算的设计等方面进行介绍。

一、潮流分析基本原理电力系统的潮流分析主要是通过电力网络的基尔霍夫电流定律和基尔霍夫节点电压定律来进行计算。

潮流分析可以分为直流潮流和交流潮流两种情况。

直流潮流分析是指假设电力系统输电线路和变压器的阻抗为常数，忽略电容和电感的影响，采用直流计算方法进行潮流计算。

直流潮流计算速度快，收敛性好，适用于稳态运行条件下的电力系统。

交流潮流分析则是在交流电平和频率下，将电压、电流和功率等参数表示为复数形式，采用复数的电路理论进行计算。

交流潮流计算较为复杂，但更贴近实际情况，适用于电力系统的各种工作条件。

二、潮流分析计算方法潮流分析计算方法主要包括迭代法和直接法两种。

1.迭代法迭代法是最常用的潮流计算方法之一，主要包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。

高斯-赛德尔迭代法是一种逐节点的计算方法，从一些节点开始，按照节点之间的连接关系，逐步迭代计算各节点的电压值，直至计算收敛。

牛顿-拉夫逊迭代法则是一种逐步修正法，通过雅可比矩阵的计算，对电压的修正量进行计算，直至收敛。

2.直接法直接法是一种直接求解潮流方程组的方法，其中最常用的是改进的高斯-赛德尔法。

改进的高斯-赛德尔法通过将网络拓扑结构进行合理调整，减少节点之间的连接数，从而降低了计算复杂度，提高了计算速度。

三、潮流计算设计潮流计算涉及到许多参数和算法的选择，不同的设计选择会直接影响潮流计算的准确性和计算效率。

1.电网模型的建立电网模型是潮流计算的基础，需要从现实的电力系统中获取各个节点、支路和发电机等信息，进行电网模型的建立。

电网模型的建立过程中，需要注意考虑电力系统的运行条件，包括各节点的电压等级、负载状况、发电机的出力等。
