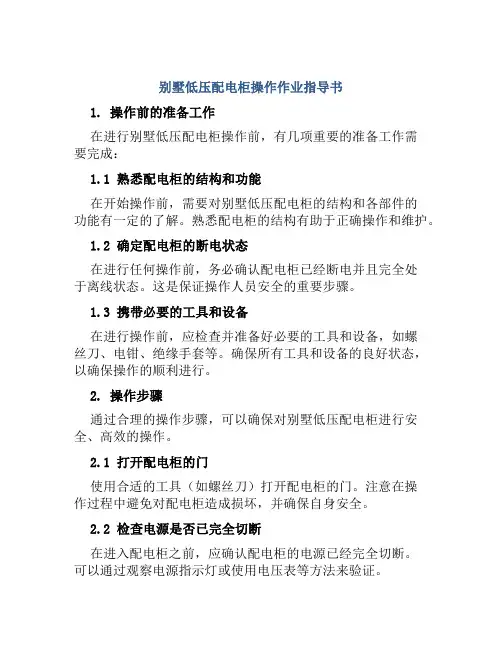

别墅低压配电柜操作作业指导书1. 操作前的准备工作在进行别墅低压配电柜操作前,有几项重要的准备工作需要完成:1.1 熟悉配电柜的结构和功能在开始操作前,需要对别墅低压配电柜的结构和各部件的功能有一定的了解。
熟悉配电柜的结构有助于正确操作和维护。
1.2 确定配电柜的断电状态在进行任何操作前,务必确认配电柜已经断电并且完全处于离线状态。
这是保证操作人员安全的重要步骤。
1.3 携带必要的工具和设备在进行操作前,应检查并准备好必要的工具和设备,如螺丝刀、电钳、绝缘手套等。
确保所有工具和设备的良好状态,以确保操作的顺利进行。
2. 操作步骤通过合理的操作步骤,可以确保对别墅低压配电柜进行安全、高效的操作。
2.1 打开配电柜的门使用合适的工具(如螺丝刀)打开配电柜的门。
注意在操作过程中避免对配电柜造成损坏,并确保自身安全。
2.2 检查电源是否已完全切断在进入配电柜之前,应确认配电柜的电源已经完全切断。
可以通过观察电源指示灯或使用电压表等方法来验证。
2.3 检查电源线路和连接器的状况在进行任何操作前,应检查电源线路和连接器的状况。
确保电源线路无损坏、无短路,并确保连接器的稳固性。
2.4 检查配电柜内部的状况进入配电柜后,应仔细检查配电柜内部的状况。
确保没有异物、积尘等物质存在,确保线路接触良好。
2.5 进行必要的操作根据实际需要,进行必要的操作。
如插拔电源线路、更换保险丝等。
在进行操作时,务必遵循安全规范,并确保操作的准确性。
2.6 关闭配电柜的门在操作完毕后,应将配电柜的门恢复到原来的关闭状态。
确保门能够完全关闭,并注意防止夹损自身。
3. 操作安全注意事项在进行别墅低压配电柜操作时,需要注意以下安全事项:•确保操作人员具备相关的电气知识和技能,不懂的操作咨询专业人员。
•操作前确认配电柜已经断电,并使用正确的工具操作。
•避免在潮湿的环境下进行操作,以防触电事故发生。
•注意自身安全,佩戴绝缘手套等个人防护装备。
•遵循操作顺序,按照正确的步骤进行操作。

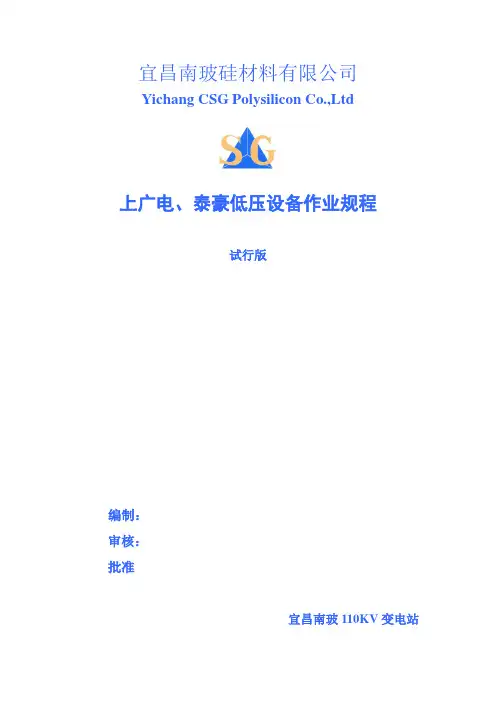

宜昌南玻硅材料有限公司Yichang CSG Polysilicon Co.,Ltd上广电、泰豪低压设备作业规程试行版编制:审核:批准宜昌南玻110KV变电站我公司低压配电室设备采用上海通用电气广电股份有限公司和泰豪科技(深圳)电力技术有限公司生产的MLS-5.0型和GCK(L)型低压配电设备。
MLS-5.0型低压配电设备框架结构采用进口敷铝锌钢板经特殊模具加工而成,用自攻螺丝或六角螺丝连接、组装成各种矩形结构和功能单元。
柜内区域划分成:水平母线室、垂直母线室、功能单元室、出线端子室,达到IP2X的防护要求。
GCK(L)型低压配电设备框架结构采用进口敷铝锌钢板加工而成,柜内各功能室严格分开,其隔室主要分为功能单元室、母线室、出线端子室。
现针对公司生产用电性质与变电站维修人员配制情况,对我司低压配电室电气设备的巡视、维护、及试验做出以下规定。
低压配电装置的巡视检查要求:正常运行时,要求值班人员每8小时对设备全面巡视一次,巡视检查项目如下:1、查看低压配电装置外壳表面是否出现局部漆膜颜色加深、焦黑起泡;2、用红外测温仪测试母线连接处是否发热、接触是否可靠。
3、查看是否从配电柜内部发出异常的声响,是否有烧焦的气味或痕迹;;4、查看低压配电柜上开关分、合指示灯指示是否正确,到位;5、查看装置上的卡圈或开口销是否脱落;紧固件有无松懈;6、查看配电柜门、盖是否关闭严密。
7、查看电缆出线及二次布线是否有烧焦的痕迹;线头是否脱落;低压配电设备的操作规定:1、一般情况下,低压配电柜各独立单元采用DCS遥控操作,现场操作柱上的选择开关均应切至“DCS”控制方式,仅在事故处理、应急操作时将选择开关置于“现场”控制,再通过就地分合闸按钮进行操作。
这些操作必须由检修人员进行。
2、抽屉功能单元有可靠的机械联锁装置,防止误操作和带负荷拔插,并通过操作手柄控制批示出功能单元的合闸、分闸、试验、抽插、连接、隔离位置。
联锁开关位置:⑴合闸位置—手柄上红色箭头垂直向上,抽屉锁定。
低压配电柜操作指导书(需接管验收后修改)目的正确操作低压配电柜,保证人身及设备安全,保证大厦正常供电,避免误操作造成人身及设备事故,避免大面积停电。
使用范围适用于配电室内低压配电柜的日常运行维护及停、送电操作。
职责1.2 专业主管定期检查设备运行情况,及审查值班记录,发布倒闸操作命令。
1.3 值班员每日整点巡视、记录配电室内各种设备的运行状况,做好值班记录,执行上级的操作命令,搞好配电室卫生。
工作程序1.4 准备工作(停电操作时)1.4.1由专业主管或领班讲明本次工作内容,由该班值班员根据工作内容填写《倒闸操作票》或在《值班记录薄》上做扼要记录。
1.5 操作方式及要求;1.5.1在对整个低压柜进行维修清扫时应填写《倒闸操作票》,并在《值班记录簿》中作记录,工作完成后在《设备检修记录表》上做记录。
在做局部停、送电工作时应在《值班记录薄》的操作记录中记录清楚。
1.5.2操作时要穿绝缘鞋,并由两名电工在场,一名操作一名监护。
其中对设备较熟悉者做监护,操作人和监护人应先在模拟盘上对所填写的操作项目认真核对,执行监护。
1.5.3对低压柜全部进行停、送电时,应将联络开关445、467放在手动位置,并先停电容器后停其它各分路开关,最后再停401、402、403、404这四路低压开关。
送电时与此顺序相反。
1.6 注意事项1.6.1局部停电检修时,应确定要停电的范围,并填写《变电所配电室工作票》,避免造成大面积停电。
停电检修时应提前通知客户服务处向客户打招呼,避免给客人造成不必要的损失。
1.7 巡查制度1.7.1每值应对以下内容进行巡视检查:各项仪表指示是否正常;电路中各个连接点有无过热、发红、变色的现象;三相电流是否平衡;三相电压是否正常;各种低压电器有无异常声音及气味;空气开关、交流接触器的灭弧罩是否完好;配电装置及低压电器表面否清洁;电路器外壳有无凹凸不平及鼓肚现象,电路器有无异常声响,操作、维修通道是否保持通畅;接地线是否良好;母线运行是否正常,有无异常声响。
低压配电柜作业指导书1 目的规范MNS低压配电柜的操作、维护和保养。
2 适用范围为了保证对低压配电柜进行正确、安全操作与维护保养,制定本文件。
本文规定了MNS低压配电柜的操作、维护和保养步骤。
本文件适用于兰州输气分公司压缩机站场使用的低压配电柜操作、维护保养。
3 职责3.1输气站负责对本站所管辖的低压配电柜进行日常操作。
3.2维抢修中心负责对低压配电柜定期进行维护保养。
3.3供应站负责购买维护保养低压配电柜所需的专用工具及备品备件。
3.4 生产科负责安排、指导电气春检工作。
4 工作程序注:以下内容涉及的操作必须由操作人和监护人两人进行,且必须持有进网电工作业许可证。
4.1 Masterpact MT断路器操作4.1.1站内低压进线有两个回路,分别是发电机进线和市电进线(涩北站为两路发电机进线),采用Masterpact MT断路器进行分合闸操作。
4.1.2 Masterpact MT断路器为弹簧储能开关,操作人站在绝缘板上,在监护人的监护下,按下黑色合闸按钮,即可将断路器合上,按下红色分闸按钮即可将断路器断开。
4.1.3断路器有两种储能方式,分别是手动储能:拉下手柄6次直到听到“啪嗒”声和自动储能:断路器在每次合闸后弹簧自动再储能。
断路器是否储能可观察柜子上储能指示黄灯是否亮起,亮起说明弹簧储能已完毕。
4.1.4Micrologic 6.0A是Masterpact MT断路器的控制单元,用来设定断路器的一些重要参数(一般出厂已设定好),并可用来观察断路器三相电流值等。
4.2 MNS抽屉式开关操作4.2.1合闸:向里压下黑色旋转按扭并顺时针旋转至箭头指向开关连接位置。
4.2.2分闸:逆时针旋转黑色按扭至箭头指向开关断开位置。
4.2.3开关有连接位置(电源和负载接通)、分断位置(电源和负载断开)、试验位置(主回路断开,只接通控制回路)、移动位置(可将抽屉拉出)等。
4.2.4带有失压保护的开关在重新来电后必须先复位才能合上,复位方法是重新把开关打到断开位置,再重新合上即可。
低压配电柜操作说明(二)引言:低压配电柜是现代工业生产中不可或缺的设备之一,它具备对电能进行分配和保护的功能。
本文档旨在为操作人员提供有关低压配电柜的操作指南,以确保安全、高效地使用该设备。
正文:一、低压配电柜的基本概述1. 低压配电柜的定义2. 低压配电柜的主要组成部分3. 低压配电柜的工作原理4. 低压配电柜的安装要求5. 低压配电柜的常见故障及排除方法二、低压配电柜的操作流程1. 低压配电柜的启动和停止流程2. 电路断开和接通的操作步骤3. 警告和应急措施的执行方法4. 低压配电柜的定期检查和维护方法5. 低压配电柜的故障处理流程三、低压配电柜的安全操作规范1. 低压配电柜的安全操作要求2. 低压配电柜的操作人员必备的安全知识3. 防止触电和火灾的预防措施4. 输电线路的安全操作技巧5. 遇到意外情况时的应急处理方法四、低压配电柜的节能和环保指导1. 低压配电柜的节能意义和原则2. 如何合理利用低压配电柜进行电能节约3. 低压配电柜的环保维护方法4. 废旧低压配电柜的处理和回收办法5. 低压配电柜的环保监测和评估建议五、低压配电柜的未来发展趋势1. 低压配电柜的技术创新方向2. 智能化低压配电柜的发展前景3. 低压配电柜与可再生能源的结合4. 低压配电柜的网络化管理趋势5. 提升低压配电柜安全性能的研究方向总结:本文旨在为操作人员提供低压配电柜的操作指南,从基本概述、操作流程、安全操作规范、节能环保指导以及未来发展趋势等五个大点进行详细的阐述。
通过正确操作和遵守安全规范,能够确保低压配电柜的安全和高效运行,同时也为未来发展提供了一些参考。
一、目的
保证配电柜正常运行,确保供电正常。
二、适用范围
XXXX小区
三、方法和过程控制
3.1在操作配电柜前先检查各仪表指示灯是否正常。
3.2操作前,操作人员必须穿戴好绝缘鞋、绝缘手套。
3.3送电操作
3.3.1当变压器供电时,AA1柜进线总开关的分闸指示灯亮。
A.按下进线总开关合闸按钮,合闸指示灯亮。
B.将DP2“Ⅰ”位置,电容补偿启动
C.然后将负荷用电开关逐旋到相应的位置,各负荷开关指示灯亮。
3.4停电操作
3.4.1把所有负荷开关扳到相应位置,并检查指示灯是否灭掉。
3.4.2按下母线开关柜开关分闸按钮,分闸指示灯亮。
3.4.3把对应的无功功率补偿柜开关扳到“O”位置。
3.4.4按下进线总开关分闸按钮,分闸指示灯亮。
3.4.5停电操作完毕检查各开关、仪表、指示灯是否正常,并确认是否完全停电。
3.4.6在对配电柜检修时必须停电进行,挂上“有人工作,严禁合闸”标识,并且挂好接地线,有一人监护才能够进行。
检修完毕,拆除接地线,检查柜内没有工具及其它零配件,正常后方可进行规定程序送电。
四、支持性文件
01临时停电申请单
02配电房作业操作票
03 低压配电运行记录
04综合电房巡查表
05变配电设备维护保养记录06电房外来人员登记表。
低压配电柜操作说明低压配电柜是一种用于供电、保护和控制低压电力系统的设备。
它广泛应用于住宅、商用建筑、工业设施等各种场所。
本文档将详细介绍低压配电柜的操作步骤和注意事项,帮助用户正确、安全地操作低压配电柜。
操作步骤:1. 确保安全:在操作低压配电柜之前,务必戴上绝缘手套和护目镜,以确保个人的安全。
此外,确保配电柜的周围没有湿润或积水的环境,并确保没有明火或易燃物品附近。
2. 开启柜门:首先,找到低压配电柜的柜门,通常位于设备的前面。
使用配电柜钥匙或相应的工具,轻轻地将柜门打开,确保不要用力过猛,以免损坏柜门或配电设备。
3. 识别电源开关:在配电柜内,会有一个或多个电源开关,用于控制整个低压电力系统的供电。
通过观察电源开关旁边的标签,可以确定每个电源开关的功能。
确保在操作之前,您已经了解了每个电源开关的用途和位置。
4. 打开电源开关:根据需要,选择正确的电源开关,并将其从“关”位调至“开”位。
此时,您应观察到相应的指示灯亮起,表示电力系统正在供电。
5. 操作其他开关:在低压配电柜中,除了电源开关之外,还有其他用于控制电路和设备的开关。
根据需要,您可以根据标签和标识,选择正确的开关并将其打开或关闭。
6. 配电柜的重置:在某些情况下,您可能需要重置低压配电柜,以恢复正常操作。
请参考配电柜的使用手册,详细了解如何进行复位操作。
请记住,在进行重置之前,首先需要将电源开关关闭,以确保安全。
注意事项:1. 维护保养:定期对低压配电柜进行维护保养,检查每个开关和连接端子是否正常。
确保清理配电柜周围的杂物,避免积尘或堆积物。
2. 不得私自改动:未经专业人士批准,严禁未经授权者私自打开、改动低压配电柜内部的电路或设备。
3. 不擅自重载:低压配电柜的负载应当根据设备的额定功率来合理安排,严禁超负荷运行,以免造成损坏或危险。
4. 注意散热:低压配电柜运行时,内部会产生一定的热量。
确保配电柜的周围空间足够,保持通风良好,避免过热和过载。

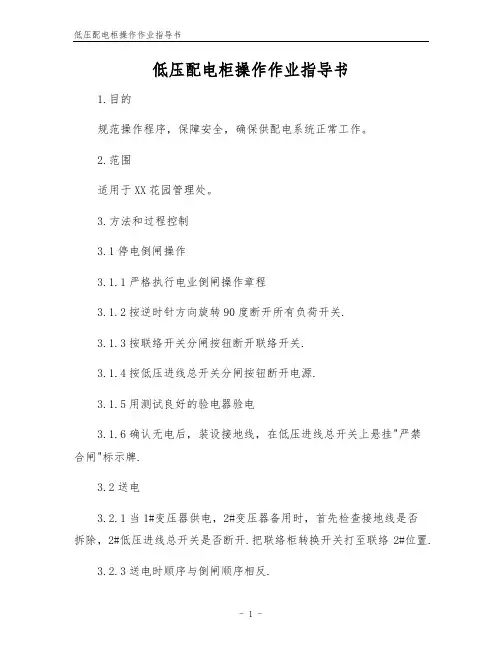

低压配电柜操作作业指导书
1.目的
规范操作程序,保障安全,确保供配电系统正常工作。
2.范围
适用于XX花园管理处。
3.方法和过程控制
3.1停电倒闸操作
3.1.1严格执行电业倒闸操作章程
3.1.2按逆时针方向旋转90度断开所有负荷开关.
3.1.3按联络开关分闸按钮断开联络开关.
3.1.4按低压进线总开关分闸按钮断开电源.
3.1.5用测试良好的验电器验电
3.1.6确认无电后,装设接地线,在低压进线总开关上悬挂"严禁合闸"标示牌.
3.2送电
3.2.1当1#变压器供电,2#变压器备用时,首先检查接地线是否
拆除,2#低压进线总开关是否断开.把联络柜转换开关打至联络2#位置.
3.2.3送电时顺序与倒闸顺序相反.
3.2.4当2#变压器供电,1#变压器备用时以上同.
3.2.5两台变压器同时供电时,把联络柜上转换开关拔至停止位置,断开联络开关,挂上"严禁合闸"标示牌.
4.质量记录表格
XXWY7.5-S01-F7《电力运转记录表》。
配电柜作业指导书
(-)适用范围
本操作规程适用于场站高低压配电柜作业。
(二)危险因素
人员触电、机械伤害。
(三)作业名称
高低压电柜操作。
(四)操作关键控制点
上下游电源断电、悬挂警示标牌、了解现场环境及设备情况。
(五)主要的人员、工具材料准备及安全防护设施配置
必须有专业资格证书、两人以上、电工服、绝缘靴、绝缘手套、绝缘电工工具。
(六)作业气候、环境要求
雷雨、大风、大雾、风雪等恶劣天气严禁作业。
(七)作业程序
(八)安全注意事项和应急措施
8.1登高作业应正确佩戴保险带、安全帽;
8.2电源停电,悬挂警示标牌、了解现场环境及设备情况;
8. 3必须有专业资格证书、两人以上、电工服、绝缘靴、绝缘手套、绝缘电工工具;
8. 4维修完毕清点工具,打扫现场;
8.5需要校验的电工工具,按要求定期校验,保证在有效期内使用;
8. 6维修完毕拆除维修接地线;
8. 7高压设备有一定的安全距离,严禁进入危险区域。
(九)作业记录、总结
做好维修记录,维修时间、更换设备型号,故障原因。
物业管理,是指业主通过选聘物业服务企业,由业主和物业服务企业按照物业服务合同约定,对房屋及配套的设施设备和相关场地进行维修、养护、管理,维护物业管理区域内的环境卫生和相关秩序的活动。
物权法规定,业主可以自行管理物业,也可以委托物业服务企业或者其它管理者进行管理。
狭义的物业管理是指业主委托物业服务企业依据委托合同进行的房屋建筑及其设备,市政公用设施、园林绿化、卫生、交通、生活秩序和环境容貌等管理项目进行维护,修缮活动;广义的物业管理应当包括业主共同管理的过程,和委托物业服务企业或者其他管理人进行的管理过程。
下面一起看下为大家整理的精选物业管理文章。
大厦低压配电柜操作作业指导书1.目的规范操作程序,避免事故发生,确保供配电系统运作正常。
2.范围适用于公司各管理处。
3.方法和过程控制3.1 1#变压器供电操作3.1.1 断开低压配电柜的各输出负荷开关;3.1.2 依照高压环网柜操作规程给1#变压器送电,此时1#配电柜进线主开关处于分闸状态,分闸指示灯亮;3.1.3 将1#配电柜主开关的储能开关拨到储能位置,储能指示灯亮后,再按合闸按钮,合闸指示灯亮,向母线供电;3.1.4 检查1#配电柜上的万能转换开关电压是否缺相。
如缺相,应按下分闸按钮,查明原因后再进行合闸;如不缺相,再送上各低压配电柜负荷开关;3.1.5 6#变压器供电操作同上。
3.2 单台送电,一台备用为例(2#送、3#停)3.2.1 断开低压配电柜的各负荷开关;3.2.2 依照高压环网柜操作规程给2#变压器送电;3.2.3 检查确认4#、9#低压配电柜及13#联络柜主开关处于分闸位置;3.2.4 检查确认20#低压配电柜的主开关处于分闸位置,并挂上"严禁合闸,防止倒送电"标识牌;3.2.5 按4#、9#低压配电柜及13#联络柜主开关储能按钮,储能指示灯亮后,再按合闸按钮,合闸指示红灯亮,向各母线供电;3.2.6 用4#、9#低压配电柜及13#联络柜上线电压检测万能转换开关,检查三相电压是否缺相,如出现缺相应按下分闸按钮,待查明后再进行合闸;如不缺相,再送上各低压配电柜负荷开关。
别墅低压配电柜操作作业指导书
别墅低压配电柜操作作业指导书
1.目的
规范操作程序,避免事故发生,确保供配电系统运作正常。
2.范围
适用于**物业管理有限公司**别墅管理处。
3.方法和过程控制
3.1送电操作
3.1.1合上电源侧的总电源刀闸开关,此时电源指示绿灯亮。
3.1.2按总电源开关”合钮”(绿色),此时白灯亮,绿灯灭。
3.1.3合上母开关(刀闸),此时绿灯灭。
3.1.4按母开关”合钮”,此时白灯灭。
3.1.5合上各回路刀闸开关,合上各回路的空气开关。
3.2 停电操作
3.2.1断开所有回路的空气开关。
3.2.2按母联开关”停止钮”此时绿灯亮,白灯灭。
3.2.3按总电源开关”停止钮”此时绿灯亮,白灯灭。
3.2.4完成停电过程。
4.质量记录表格
VKWY7.5.1-S01-F7 《电力运行记录表》
感谢您的阅读!。
1.目的保证配电柜正常运行,确保供电正常。
2.范围适用四季花城管理处。
3.方法和过程控制3.1在操作配电柜前先检查各仪表指示灯是否正常。
3.2操作前,操作人员必须穿戴好绝缘鞋、绝缘手套。
3.3送电操作3.3.1一号变压器供电时,1DP柜1#进线总开关的分闸指示灯亮。
A.按下1#进线总开关合闸按钮,合闸指示灯亮。
B.把5DP柜母线控制选择开关拔到1#变压器送电位置,然后按下5DP柜合闸开关,合闸指示灯亮。
C.将4 DP柜拔至自动位置,然后将补偿开关打到“1”的位置。
D.然后将负荷用电开关逐个打到“1”的位置,各负荷开关指示灯亮。
3.3.2当需换2#变压器供电时,将1DP柜改为8DP柜,4DP柜改为6DP柜,操作方法同3.3.1。
3.3.3当两台变压器同时使用的操作:A.按下5DP母线联络柜分闸按钮, 分闸指示灯亮, 选择开关拨到“停止”位置。
B.按高压环网柜操作程序给1#、2#变压器送电。
C.分别按下1DP柜、2DP柜进线总开关合闸按钮,合闸指示灯亮。
D.分别将4DP柜和2DP柜的电容补偿电源开关拨到“1”位置,即将补偿电容设定在自动补偿状态。
E.将所有负荷开关拨到“1”位置,各负荷开关指示灯亮。
3.3.4送电完毕检查各开关、仪表指示灯是否正常。
3.4停电操作3.4.1把所有负荷开关扳到“0”位置,并检查指示灯是否灭掉。
3.4.2按下母线联络柜开关分闸按钮,分闸指示灯亮。
3.4.3把对应的无功功率补偿柜开关扳到“0”位置。
3.4.4按下进线总开关分闸按钮,分闸指示灯亮。
3.4.5停电操作完毕检查各开关、仪表、指示灯是否正常,并确认是否完全停电。
3.4.6在对配电柜检修时必须停电进行,挂上“有人工作,严禁合闸”标识,并且挂好接地线,有一人监护才能够进行。
检修完毕,拆除接地线,检查柜内没有工具及其它零配件,正常后方可进行规定程序送电。
4.质量记录表格VKWY7.5.1-S01-F2 《设备/设施保养维修记录表》。
低压配电柜操作说明一、操作前的准备1.1操作人员应熟悉低压配电柜的结构和功能,并具备相关的操作技能与知识。
1.2确保所需的安全工具齐全,包括绝缘手套、绝缘踏板、防护眼镜等,并保持其良好的状态。
1.3要求操作人员佩戴隔离性良好的工作服,并保持身体干燥,以防止触电事故的发生。
二、安全操作流程2.1打开柜门前,先按照以下步骤进行操作:2.1.1在操作人员将要进行的操作前,先确保工作环境的安全性,并注意周围的人员和物体。
2.1.2检查低压配电柜的柜门和配电系统外壳是否带电,应使用专门的器具进行测量,确认无电之后才可进行后续的操作。
2.1.3在确认无电的情况下,始可打开低压配电柜的柜门,进行相关的操作。
2.2合理使用操作工具:2.2.1操作人员应根据实际需要选择合适的操作工具,如电气螺丝刀、电钳等,并保持其清洁和完好的状态。
2.2.2操作工具应与电气设备相匹配,避免因使用不当而引发事故。
2.3操作前检查安全装置:2.3.1在进行操作前,要先检查低压配电柜的安全装置是否完好,如熔断器是否正常、断路器是否可靠等,确保其工作正常。
2.3.2若发现安全装置损坏或故障,应停止操作,并及时报告相关部门进行处理。
2.4操作时注意周围环境:2.4.1在进行低压配电柜操作时,要注意周围环境是否有易燃、易爆等危险物品,以及是否有积水等湿润的地方,避免因此引起事故。
2.4.2操作时不得滥用保护装置,即不得将保护装置擅自跳闸或损坏,应遵守相关工作规范。
2.5操作完毕后的处理:2.5.1操作结束后,应确认低压配电柜的全部操作已经完成,并检查到位。
2.5.2清理工作区域,清除多余物品和垃圾,保持低压配电柜周围的整洁,避免发生意外事故。
三、常见问题及应急措施3.1当出现电流过大、电压异常等问题时,应立即停止操作,并报告工作主管或安全管理员。
3.2当发生火灾、短路、意外触电等紧急情况时,应立即切断电源,并及时报警,采取相应的灭火措施。
3.3为了防止意外触电事故的发生,操作人员应定期接受相关的安全教育和培训,提高自身的安全意识和应急处理能力。
低压配电柜作业指导书
低压配电柜作业指导书
检修项目:
检修日期:
批准:
审核:
编制:
前言
为确保低压变电所400V低压柜的检修及维护,能满足长期的稳定运行,本作业指导书适用于化工公司低压变电所400V开关柜检修作业。
1.编写依据
按机修厂电气车间《检修规程》、《设备检修管理制度》、《安全生产管理标准》、及厂家说明书特制定本文件。
注:本页由作业人员填写,检修负责人验收,并在开工前逐页检查,达到要求的在“□”内打“√”,并标明日期和时间。
“()”内填写检查落实时间。
注:根据需要可另附简图,也可采用其他形式(如试验报告)
注:此单由检修班组提出申请,主要指由于客观原因无法达到技术标准和无法完全执行作业标准的项目。
低压配电柜作业指导书一、引言低压配电柜是电力系统中重要的组成部分,用于对电能进行输送和分配。
为了保障低压配电柜的正常运行和操作人员的安全,制定本作业指导书,以提供必要的操作指导和安全注意事项。
二、作业前的准备1. 确保作业人员具备相关的电力知识和操作技能,熟悉低压配电柜的结构和工作原理。
2. 检查低压配电柜的周围环境是否干燥、通风良好,避免水分或灰尘进入柜内。
三、操作步骤1. 开启低压配电柜a. 确保主电源已切断并进行标示,避免误操作引发意外。
b. 根据低压配电柜的型号和规格,选择正确的开关或按钮打开柜门。
c. 检查柜内是否有异常或异味,如有必要,进行维护和清洁。
2. 检查低压配电柜的电源状态a. 检查主开关或断路器的位置是否正确,确保电源处于关闭状态。
b. 检查电源线路和连接器是否有损坏或松动,必要时进行修复或更换。
c. 检查电源线路是否接地良好,确保安全可靠。
3. 进行线路接线a. 根据电路图纸和标示,确认需要接线的位置和方法。
b. 使用正确的工具和设备,按照电路图纸的要求进行线路连接。
c. 确保线路接头牢固可靠,没有松动或短路现象。
4. 完成接线后的测试与调试a. 连接电源,并确保主开关或断路器已处于关闭状态。
b. 逐项检查各个设备和线路是否正常工作。
c. 运行设备,观察电流和电压的波动情况,确保没有异常现象。
d. 如发现异常,立即关闭电源,并进行故障排除。
5. 操作结束a. 关闭主电源,并进行标示,避免误操作引发意外。
b. 确保低压配电柜内部清洁整齐。
c. 根据需要,制定定期维护计划,确保低压配电柜的长期稳定运行。
四、安全注意事项1. 严禁在低压配电柜内进行未经授权的操作和维修。
2. 在进行任何操作前,确保电源已切断,并进行标示。
3. 操作人员应穿戴好相关的防护设备,避免触电或受伤。
4. 严禁使用有损坏的或不符合要求的电源线路和连接器。
5. 操作过程中注意保持低压配电柜周围的通风良好,并避免火源靠近。
配电柜位置文件编号责任人产品版本制作审核批准一、目的正确操作高低压配电柜,保证人身及设备安全,保证正常供电,避免误操作造成机器停产现象。
二、范围适用于配电柜的日常运行维护及停送电操作。
三、职责车间负责人及电工应熟悉配电柜内开关性质、性能及各回路所带负荷性质。
四、操作规程1.严禁非电工拆装检修配电柜内电器,车间内只允许车间负责人对配电柜进行操作,其他员工在没有车间负责人授权的情况下严禁对配电柜进行操作。
2.配电柜内与柜顶不得放置杂物,柜门必须关闭。
3.电工每天对配电箱检查至少两次。
4.检查开关、熔断器的接点处是否过热,配线绝缘是否有破损。
5.检查配电柜内各电器元件是否完好无损。
6.检查配电柜内电气系统图、各开关所标示回路名称,有无脱落现象。
7.停用的设备及送出电源回路,必须拉闸断电、上锁。
8、电工每月对配电柜清扫,除尘两次。
五、注意事项1.电工必须持有“电工执照”并符合公司规定,方可上岗并允许操作。
2.配电柜停电检修、清扫时,必须验电、放电、悬挂安全标示牌,并在工作范围内挂有明显的安全标志后,方可工作。
六、应急措施1.发生触电事故A.如发现有人触电,首先要是触电者尽快脱离电源。
B.呼救、拨打急救电话120。
C.采取相应的急救方法、争分夺秒地抢救。
直到医护人员到来。
配电柜作业指导书配电柜标示:关开1#线贴片机1#线回流焊1#线贴片机未用2#线贴片机未用未用未用1#线全自动印刷机1#线上板机1#线接驳台11#线炉前中检台1#线炉后中检台AOI 2#线半自动印刷机2#线接驳台2地线2#线接驳台3未用配电柜开关图示:如上图所示,打上为开启电源,打下为关闭电源。
低压配电柜操作作业指导书
Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.
简介:该制度资料适用于公司或组织通过程序化、标准化的流程约定,达成上下级或
不同的人员之间形成统一的行动方针,从而协调行动,增强主动性,减少盲目性,使
工作有条不紊地进行。
文档可直接下载或修改,使用时请详细阅读内容。
1.目的
规范操作程序,保障安全,确保供配电系统正常工作。
2.范围
适用于XX花园管理处。
3.方法和过程控制
3.1停电倒闸操作
3.1.1严格执行电业倒闸操作规程
3.1.2按逆时针方向旋转90度断开所有负荷开关.
3.1.3按联络开关分闸按钮断开联络开关.
3.1.4按低压进线总开关分闸按钮断开电
源.
3.1.5用测试良好的验电器验电
3.1.6确认无电后,装设接地线,在低压进线总开关上悬挂"严禁合闸"标示牌.
3.2送电
3.2.1当1#变压器供电,2#变压器备用时,首先检查接地线是否拆除,2#低压进线总开关是否断开.把联络柜转换开关打至联络2#位置.
3.2.3送电时顺序与倒闸顺序相反.
3.2.4当2#变压器供电,1#变压器备用时以上同.
3.2.5两台变压器同时供电时,把联络柜上转换开关拔至停止位置,断开联络开关,挂上"严禁合闸"标示牌.
4.质量记录表格
XXWY7.5-S01-F7《电力运行记录表》
