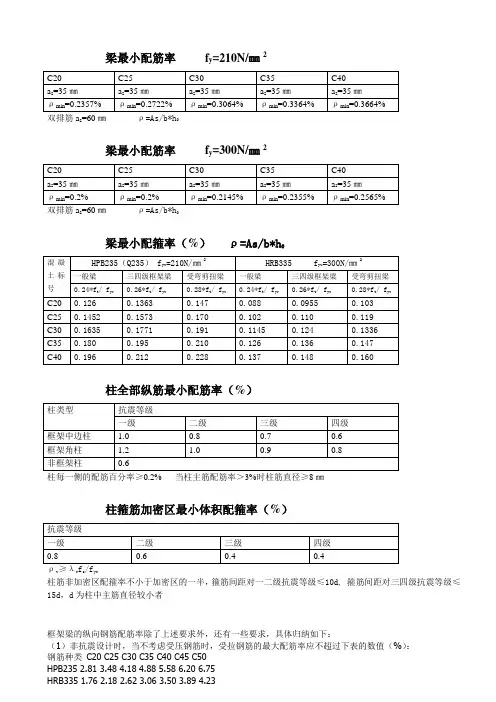

框架梁配筋计算

梁最小配筋率 fy=210N/㎜2

C20 C25 C30 C35 C40

as=35㎜ as=35㎜ as=35㎜ as=35㎜ as=35㎜

ρmin=0.2357% ρmin=0.2722% ρmin=0.3064% ρmin=0.3364% ρmin=0.3664%

双排筋as=60㎜ ρ=As/b*h0

梁最小配筋率 fy=300N/㎜2

C20 C25 C30 C35 C40

as=35㎜ as=35㎜ as=35㎜ as=35㎜ as=35㎜

ρmin=0.2% ρmin=0.2% ρmin=0.2145% ρmin=0.2355% ρmin=0.2565%

双排筋as=60㎜ ρ=As/b*h0

梁最小配箍率（%） ρ=As/b*h0

混凝土标号 HPB235（Q235） fyv=210N/㎜2 HRB335 fyv=300N/㎜2

一般梁 三四级框架梁 受弯剪扭梁 一般梁 三四级框架梁 受弯剪扭梁

0.24*ft/ fyv 0.26*ft/ fyv 0.28*ft/ fyv 0.24*ft/ fyv 0.26*ft/ fyv 0.28*ft/ fyv

C20 0.126 0.1363 0.147 0.088 0.0955 0.103

C25 0.1452 0.1573 0.170 0.102 0.110 0.119

C30 0.1635 0.1771 0.191 0.1145 0.124

0.1336

C35 0.180 0.195 0.210 0.126 0.136 0.147

C40 0.196 0.212 0.228 0.137 0.148 0.160

柱全部纵筋最小配筋率（%）

柱类型 抗震等级

一级 二级 三级 四级

框架中边柱 1.0 0.8 0.7 0.6

框架角柱 1.2 1.0 0.9 0.8

非框架柱 0.6

框架梁配筋计算

上部贯通筋

长度＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度

 端支座锚固长度的判别条件：

 1、当支座宽度-保护层>=Lae且>=0.5hc+5d时，锚固长度＝max（Lae，0.5hc+5d）

 2、支座宽度－保护层

 上排钢筋长度＝Ln/3+锚固

 下排钢筋长度＝Ln/4+锚固

 （注： Ln为梁净跨长,锚固同梁上部贯通筋端锚固）

中间支座负筋

 上排钢筋长度＝2*Ln/3+支座宽度

 下排钢筋长度＝2*Ln/4+支座宽度

架立筋

架立筋长度＝Ln/3+2*搭接（现在平法中搭接是150MM）

下部钢筋

框架梁下部钢筋＝净跨长度+2*锚固(或0.5Hc+5D)注：HC指柱宽，D指钢筋直径

梁侧面钢筋（以通长为例）

 梁侧面钢筋长度＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度

 （当为梁侧面构造时，搭接与锚固长度为15*D；

 当为梁侧面受扭纵向钢筋时，锚固长度同框架梁下部钢筋）

 拉筋长度＝梁宽-2*保护层+2*11.9d+d

 拉筋根数＝（梁跨净长-50*2）/箍筋非加密间距*2+1）

 箍筋长度＝2*(梁高-2*保护层+梁宽-2*保护层)+(11.9*2+4)d

 根数计算＝2*[(加密区长度-50)/加密间距+1]+(非加密区长度/非加密间距-1）

 注：当为一级抗震时，箍筋加密长度为Max（2*梁高，500）

 当为二~四级抗震时，箍筋加密长度为Max（1.5*梁高，500） 吊筋和次梁加筋

 吊筋长度＝2*20D（锚固长度）+2*斜段长度+次梁宽度+2*50

 注：当梁高≤800时，斜段长度=（梁高-保护层*2）/sin(45°)

 当梁高>800时， 斜段长度=（梁高-保护层*2）/sin(60°)

关于现浇板

 板内钢筋常见的主要有:

 (1)板水平受力底筋,竖向受力底筋(板中间层筋),

基本构件的设计公式都有不同程度改变。应用SATWE 软件的几点问题在应用2002 新规范版SATWE 软件计算钢筋混凝土结构的工程实践中,就本人儿点认识,提出来和大家讨论(SATWE 软件版本为2002 年12 月)。

1）.剪力墙配筋

SATWE 根据新规范计算剪力墙配筋,增加了边缘构件计算,因此在其传统的平面配筋简图中表示的剪力墙墙柱(暗柱、端柱和翼墙)配筋不再作为配筋设计的直接依据,仅作为参考保留,设计墙柱配筋时应根据边缘构件配筋简图或剪力墙边缘构件输出文件SatbInb.out 进行设计。但是SATWE 目前还未将平面配筋简图和边缘构件配筋简图的内容结合在同一图形内统一表达,所以对墙体水平配筋值和超限信息依旧在平面配筋简图中表示,边缘构件配筋简图中仅表示墙柱设计配筋值及截面尺寸。因为平面配筋简图早为大家所熟知,而且比目前的边缘构件配筋简图和文本文件都来得直观,所以希望SATWE 软件在这方面进行改进,以方便设计者使用。

在目前的平面配筋简图中表示的墙柱配筋值指的是计算值而非设计值,未考虑最小配筋率等构造要求,当某段墙肢墙柱配筋值显示为0 时,则表示该墙柱为构造配筋。需要注意的是,在边缘构件配筋简图中,虽然软件自动计算了墙柱的截面尺寸,但是出于某些原因该尺寸可能并不一定符合实际情况,需要设计者在设计时予以调整。另外,对顶部有小塔楼的结构,SATWE 在计算底部加强部位范围时,对墙肢总高度的取值,是按首层楼面至小塔楼屋面的总高度计算的而不是按各墙肢自身总高度分别计算的,程序自动将底部加强部位向上延伸一层计算约束边缘构件。

2）.地下室结构'

当墙体为挡土墙时,软件目前并未在平面配筋简图中给出墙体在平面外受力的配筋,所以若想得到这类墙体的配筋数据,应在文本文件中查询与该层对应的配筋文件。但是由于实际工程中情况千变万化,而软件又有一定的适用范围,所以对地下室挡土墙的计算还是以手算为好,当采用软件计算结果时,应注意人工复核。另外,对于有窗井的地下室结构,可以在PMCAD 中建模,窗井顶部设置为全房间洞,SATWE 软件可以计算窗井隔墙对竖向构件的侧向作用。对计算结果,亦应注意人工复核。

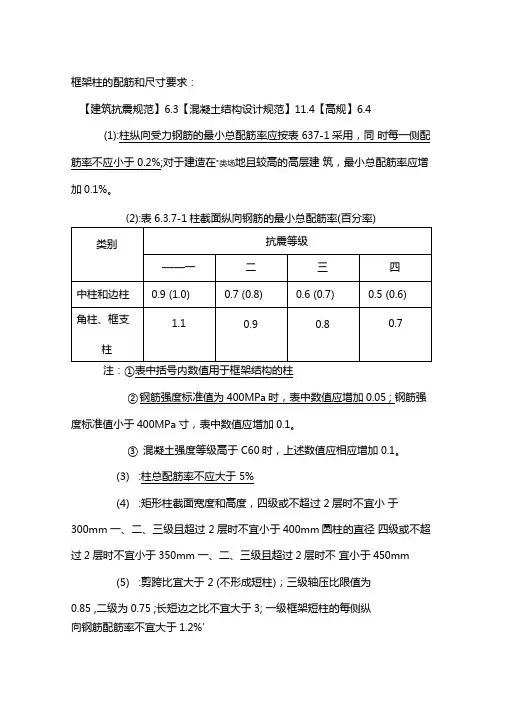

框架柱的配筋和尺寸要求：

【建筑抗震规范】6.3【混凝土结构设计规范】11.4【高规】6.4

(1):柱纵向受力钢筋的最小总配筋率应按表 637-1采用，同 时每一侧配筋率不应小于 0.2%;对于建造在"类场地且较高的高层建 筑，最小总配筋率应增加0.1%。

(2):表6.3.7-1柱截面纵向钢筋的最小总配筋率(百分率)

类别 抗震等级

——一 二 三 四

中柱和边柱 0.9 (1.0) 0.7 (0.8) 0.6 (0.7) 0.5 (0.6)

角柱、框支

柱 1.1 0.9 0.8 0.7

注：①表中括号内数值用于框架结构的柱

② 钢筋强度标准值为400MPa时，表中数值应增加0.05 ; 钢筋强度标准值小于400MPa寸，表中数值应增加0.1。

③ 混凝土强度等级高于 C60时，上述数值应相应增加0.1。

(3) :柱总配筋率不应大于 5%

(4) :矩形柱截面宽度和高度，四级或不超过 2层时不宜小 于300mm 一、二、三级且超过 2层时不宜小于400mm圆柱的直径 四级或不超过2层时不宜小于350mm 一、二、三级且超过2层时不 宜小于450mm

(5) :剪跨比宜大于 2 (不形成短柱)；三级轴压比限值为

0.85 ,二级为0.75 ;长短边之比不宜大于3; 一级框架短柱的每侧纵

向钢筋配筋率不宜大于1.2%’ （6） 纵筋配置原则：

满足最小（大）配筋率要求

柱纵筋间距不大于 200，净间距不小于 50。一般取 150-200。（大于600的柱子，一侧至少配5根钢筋才能满足间距要 求，先在pkpm中改看配筋是否满足，再在施工图中进行手改。）

上下层纵筋的钢筋直径等级差不超过 2级。（柱子， 墙等竖向钢筋采用电渣压力焊直径等级差不超过 7mm钢筋焊接及验 收规程2012）

（7） 箍筋配置原则：

①柱箍筋加密区的箍筋肢距：一级不宜大于 200mm二、 三级不宜大于250mm四级不宜大于300mm
