80c51汇编语言指令

  • 格式：docx
  • 大小：3.62 KB
  • 文档页数：3

80c51汇编语言指令

80C51汇编语言是一种常用的低级程序设计语言，广泛应用于嵌入式系统中。它是基于Intel 8051系列单片机的指令集架构，具有高效、灵活、可靠的特点。本文将介绍80C51汇编语言的一些常用指令。

一、MOV指令

MOV指令是80C51汇编语言中最基本、最常用的指令之一，用于将数据从一个寄存器或内存位置复制到另一个寄存器或内存位置。例如，MOV A, #25H表示将立即数25H复制到A寄存器中。

二、ADD指令

ADD指令用于执行两个操作数的相加运算，并将结果存储在目标操作数中。例如，ADD A, R0表示将A寄存器和R0寄存器中的数据相加，并将结果存储在A寄存器中。

三、SUBB指令

SUBB指令用于执行两个操作数的减法运算，并将结果存储在目标操作数中。与ADD指令不同的是，SUBB指令会考虑进位位的值。例如，SUBB A, R1表示将A寄存器中的数据减去R1寄存器中的数据，并将结果存储在A寄存器中。

四、MUL指令

MUL指令用于执行两个操作数的乘法运算，并将结果存储在累加器A和可选的乘法寄存器B中。例如，MUL AB表示将累加器A和B中的数据相乘，并将结果存储在A和B中。

五、DIV指令

DIV指令用于执行两个操作数的除法运算，并将结果存储在累加器A和可选的余数寄存器B中。例如，DIV AB表示将累加器A和B中的数据相除，并将商存储在A中，余数存储在B中。

六、JC、JNC指令

JC指令用于在条件跳转时执行跳转操作，如果进位标志位(C)为1，则执行跳转。JNC指令则相反，只有当进位标志位为0时才执行跳转。

七、JZ、JNZ指令

JZ指令用于在条件跳转时执行跳转操作，如果零标志位(Z)为1，则执行跳转。JNZ指令则相反，只有当零标志位为0时才执行跳转。

八、CJNE指令

CJNE指令用于在条件跳转时执行跳转操作，它比较两个操作数的值，并根据比较结果来确定是否执行跳转。如果两个操作数相等，则不执行跳转；如果不相等，则执行跳转。

九、DJNZ指令

DJNZ指令用于在条件循环时执行循环操作，它将指定寄存器或内存位置的值减1，并根据减1后的值来确定是否执行循环。如果减1后的值不为0，则执行循环；如果为0，则结束循环。

十、CALL、RET指令

CALL指令用于调用子程序，将程序执行的控制权转移到指定的子程序中。RET指令则用于从子程序返回到调用它的位置。

十一、PUSH、POP指令

PUSH指令用于将指定寄存器或内存位置的值压入堆栈中，POP指令则用于将堆栈中的值弹出到指定寄存器或内存位置中。

以上是80C51汇编语言中的一些常用指令。通过合理运用这些指令，可以实现各种复杂的功能和算法。在实际应用中，程序员需要根据具体需求选择合适的指令，合理组织代码，编写出高效、可靠的嵌入式系统程序。

合集下载

51汇编语言指令详解

51汇编语言指令详解

51

汇编语言指令集

符号定义表

符号

含义

Rn

R0～R7

寄存器

n=0～7

Direct

直接地址，内部数据区的地址

RAM(00H～7FH)

SFR(80H～FFH)

B，ACC，PSW，IP，P3，IE，P2，SCON，P1，TCON，P0

@Ri

间接地址

Ri=R0

或

R1

8051/31RAM

地址(00H～7FH)

8052/32RAM

地址

(00H～FFH)

#data

8

位常数

#data16

16

位常数

Addr16

16

位的目标地址

Addr11

11

位的目标地址

Rel

相关地址

bit

内部数据

RAM(20H～2FH)，特殊功能寄存器的直接地址的位

指令介绍

指令

字节

周期

动作说明

一、算数运算指令

1．ADD

A,Rn

1

1

将累加器与寄存器的内容相加，结果存回累加器

2．ADD

A,direct

2

1

将累加器与直接地址的内容相加，结果存回累加器

3．ADD

A,@Ri

1

1

将累加器与间接地址的内容相加，结果存回累加器

4．ADD

A,#data

2

1

将累加器与常数相加，结果存回累加器

5．ADDC

A,Rn

1

1

将累加器与寄存器的内容及进位

C

相加，结果存回累加器

6．ADDC

A,direct

2

1

将累加器与直接地址的内容及进位

C

相加，结果存回累加器

7．ADDC

A,@Ri

1

1

将累加器与间接地址的内容及进位

C

相加，结果存回累加器

8．ADDC

A,#data

2

1

将累加器与常数及进位

C

相加，结果存回累加器

9．SUBB

A,Rn

1

1

将累加器的值减去寄存器的值减借位

C，结果存回累加器

10．SUBB

A,direct

2

1

将累加器的值减直接地址的值减借位

C，结果存回累加器

11．SUBB

A,@Ri

1

1

将累加器的值减间接地址的值减借位

C，结果存回累加器

12．SUBB

A,#data

2

1

将累加器的值减常数值减借位

C，结果存回累加器

13．INC

A

1

1

将累加器的值加

1

14．INC

Rn

1

1

将寄存器的值加

l

15．INC

direct

2

1

将直接地址的内容加

1

16．INC

@Ri

1

1

将间接地址的内容加

1

17．INC

80C51单片机指令系统的7种寻址方式

80C51单片机指令系统的7种寻址方式

【Word版本下载可任意编辑】

1 / 5 80C51单片机指令系统的7种寻址方式

寻址方式就是寻找操作数或指令地址的方式。寻址方式包含两方面的内容：一是操作数的寻址，二是指令地址的寻址（如转移指令、调用指令）。寻址方式是计算机性能的具体表达，也是编写汇编语言程序的根底，必须非***悉并灵活运用。

对于两操作数指令，源操作数有寻址方式，目的操作数也有寻址方式。若不特别声明，后面提到的寻址方式均指源操作数的寻址方式。

80C51单片机指令系统共有7种寻址方式，包括：立即寻址、存放器寻址、直接寻址、存放器间接寻址、变址寻址、相对寻址和位寻址。现以7条指令为例说明这7种寻址方式。

（1）立即寻址：将操作数直接写在指令中。

如指令①： MOV A，#3AH 执行的操作是将立即数3AH送到累加器A中，因为指令中有立即数3AH，所以称此寻址方式为立即寻址。注意，立即数前面必须加“#”号，以区别立即数和直接寻址。该指令的执行过程如图1所示。

图1 立即数寻址示意图

（2）存放器寻址：是指将指令操作数存放于存放器中，存放器包括工作存放器R0~R7、累加器A、通用存放器B、地址存放器DPTR等。

如指令②： MOV A，R0 ；（A）←（R0）

该指令将存放器R0中的数送入累加器A中，因为指令源操作数为存放器R0，所以称此寻址方式为存放器寻址。 【Word版本下载可任意编辑】

2 / 5 如果程序状态存放器PSW的RS1RS0=00（选中第0组工作存放器，对应地址为（00H~07H），设RAM区00H的内容为20H，则执行MOV A，R0指令后，累加器A中的内容变为20H。该指令执行过程如图2所示。

图2 存放器寻址示意图

（3）直接寻址 ：是指把存放操作数的内存单元的地址直接写在指令中。在80C51单片机中可以直接寻址的存储器主要有内部RAM区和特殊功能存放器SFR区。

51汇编语言指令集

51汇编语言指令集

51汇编语言指令集

一、符号定义表（符号 含义）

1．Rn R0～R7寄存器n=0～7 。

2．Direct 直接地址，内部数据区的地址RAM（00H～7FH） 。

3． SFR（80H～FFH） B，ACC，PSW，IP，P3，IE，P2，SCON，P1，TCON，P0 。

4．@Ri 间接地址Ri=R0或R1 8051/31RAM地址（00H～7FH）8052/32RAM地址（00H～FFH）。

5．#data 8 8位常数 。

6．#data16 16位常数 。

7．Addr16 16位的目标地址 。

8．Addr11 11位的目标地址。

9．Rel 相关地址 。

10．bit 内部数据RAM（20H～2FH），特殊功能寄存器的直接地址的位 。

二、指令介绍 （指令 字节 周期 动作说明）

1．ADD A，Rn 1 1 将累加器与寄存器的内容相加，结果存回累加器。

2．ADD A，direct 2 1 将累加器与直接地址的内容相加，结果存回累加器。

3．ADD A，@Ri 1 1 将累加器与间接地址的内容相加，结果存回累加器。

4．ADD A，#data 2 1 将累加器与常数相加，结果存回累加器。

5．ADDC A，Rn 1 1 将累加器与寄存器的内容及进位C相加，结果存回累加器。

6．ADDC A，direct 2 1 将累加器与直接地址的内容及进位C相加，结果存回累加器。

7．ADDC A，@Ri 1 1 将累加器与间接地址的内容及进位C相加，结果存回累加器。

8．ADDC A，#data 2 1 将累加器与常数及进位C相加，结果存回累加器。

9．SUBB A，Rn 1 1 将累加器的值减去寄存器的值减借位C，结果存回累加器。

10．SUBB A，direct 2 1 将累加器的值减直接地址的值减借位C，结果存回累加器。

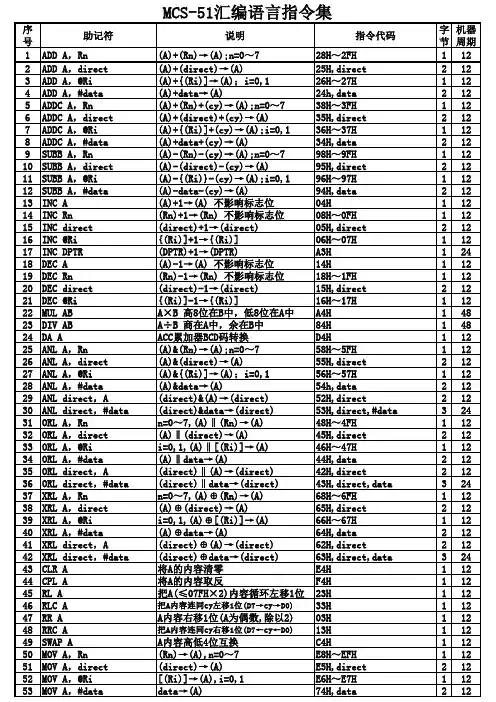

MCS-51汇编语言指令集

MCS-51汇编语言指令集

序

号助记符说明指令代码字

节机器

周期

1ADD A，Rn(A)+(Rn)→(A);n=0～728H～2FH112

2ADD A，direct(A)+(direct)→(A)25H,direct212

3ADD A，@Ri(A)+{(Ri)]→(A)；i=0,126H～27H112

4ADD A，#data(A)+data→(A)24h,data212

5ADDC A，Rn(A)+(Rn)+(cy)→(A);n=0～738H～3FH112

6ADDC A，direct(A)+(direct)+(cy)→(A)35H,direct212

7ADDC A，@Ri(A)+{(Ri)]+(cy)→(A);i=0,136H～37H112

8ADDC A，#data(A)+data+(cy)→(A)34H,data212

9SUBB A，Rn(A)-(Rn)-(cy)→(A);n=0～798H～9FH112

10SUBB A，direct(A)-(direct)-(cy)→(A)95H,direct212

11SUBB A，@Ri(A)-{(Ri)}-(cy)→(A);i=0,196H～97H112

12SUBB A，#data(A)-data-(cy)→(A)94H,data212

13INC A(A)+1→(A) 不影响标志位04H112

14INC Rn(Rn)+1→(Rn) 不影响标志位08H～0FH112

15INC direct(direct)+1→(direct)05H,direct212

16INC @Ri{(Ri)]+1→{(Ri)]06H～07H112

17INC DPTR(DPTR)+1→(DPTR)A3H124

18DEC A(A)-1→(A) 不影响标志位14H112

19DEC Rn(Rn)-1→(Rn) 不影响标志位18H～1FH112

20DEC direct(direct)-1→(direct)15H,direct212
