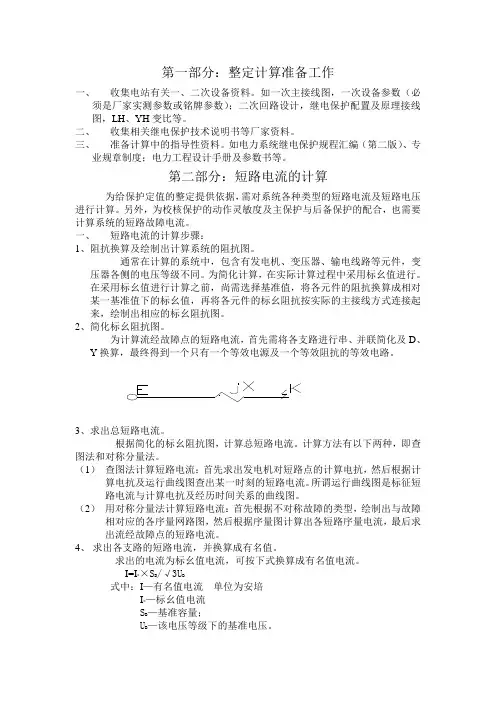

第一部分：整定计算准备工作
一、 收集电站有关一、二次设备资料。如一次主接线图，一次设备参数（必须是厂家实测参数或铭牌参数）；二次回路设计，继电保护配置及原理接线图，LH、YH变比等。
二、 收集相关继电保护技术说明书等厂家资料。
三、 准备计算中的指导性资料。如电力系统继电保护规程汇编（第二版）、专业规章制度；电力工程设计手册及参数书等。
第二部分：短路电流的计算
为给保护定值的整定提供依据，需对系统各种类型的短路电流及短路电压进行计算。另外，为校核保护的动作灵敏度及主保护与后备保护的配合，也需要计算系统的短路故障电流。
一、 短路电流的计算步骤：
1、阻抗换算及绘制出计算系统的阻抗图。
通常在计算的系统中，包含有发电机、变压器、输电线路等元件，变压器各侧的电压等级不同。为简化计算，在实际计算过程中采用标幺值进行。在采用标幺值进行计算之前，尚需选择基准值，将各元件的阻抗换算成相对某一基准值下的标幺值，再将各元件的标幺阻抗按实际的主接线方式连接起来，绘制出相应的标幺阻抗图。
2、简化标幺阻抗图。
为计算流经故障点的短路电流，首先需将各支路进行串、并联简化及D、Y换算，最终得到一个只有一个等效电源及一个等效阻抗的等效电路。
3、求出总短路电流。
根据简化的标幺阻抗图，计算总短路电流。计算方法有以下两种，即查图法和对称分量法。
（1） 查图法计算短路电流：首先求出发电机对短路点的计算电抗，然后根据计算电抗及运行曲线图查出某一时刻的短路电流。所谓运行曲线图是标征短路电流与计算电抗及经历时间关系的曲线图。
（2） 用对称分量法计算短路电流：首先根据不对称故障的类型，绘制出与故障相对应的各序量网路图，然后根据序量图计算出各短路序量电流，最后求出流经故障点的短路电流。
4、 求出各支路的短路电流，并换算成有名值。
求出的电流为标幺值电流，可按下式换算成有名值电流。
I=I*×SB/√3UB
实用文档

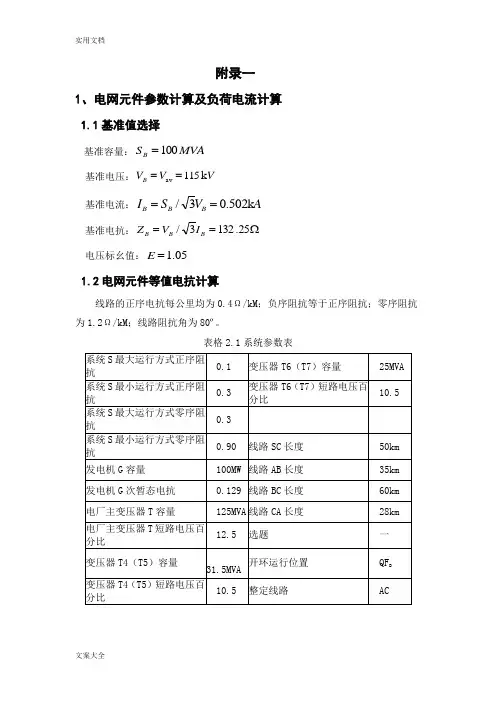

文案大全 附录一
1、电网元件参数计算及负荷电流计算
1.1基准值选择
基准容量：MVASB100
基准电压：VVVBk115av
基准电流：AVSIBBBk502.03/
基准电抗：25.1323/BBBIVZ
电压标幺值：05.1E
1.2电网元件等值电抗计算
线路的正序电抗每公里均为0.4Ω/kM；负序阻抗等于正序阻抗；零序阻抗为1.2Ω/kM；线路阻抗角为80º。
表格2.1系统参数表
系统S最大运行方式正序阻抗 0.1 变压器T6（T7）容量 25MVA
系统S最小运行方式正序阻抗 0.3 变压器T6（T7）短路电压百分比 10.5
系统S最大运行方式零序阻抗 0.3
系统S最小运行方式零序阻抗 0.90 线路SC长度 50km
发电机G容量 100MW 线路AB长度 35km
发电机G次暂态电抗 0.129 线路BC长度 60km
电厂主变压器T容量 125MVA 线路CA长度 28km
电厂主变压器T短路电压百分比 12.5 选题 一
变压器T4（T5）容量
31.5MVA 开环运行位置 QFB
变压器T4（T5）短路电压百分比 10.5 整定线路 AC
实用文档
文案大全 1.2.1输电线路等值电抗计算
（1）线路AB等值电抗计算：
正序电抗：41534.0x1ABABLX
标幺值: 1059.025.13241BABABZXX
零序阻抗：42532.1x0.0ABABLX
标幺值: 3176.025.13242.0.0BABABZXX
（2）线路BC等值电抗计算：
正序电抗：42064.0x1BCBCLX
标幺值: 5181.025.13242BBCBCZXX

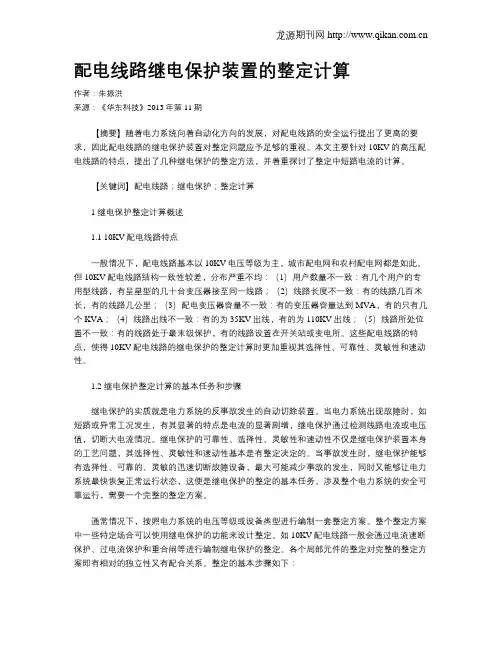

龙源期刊网
配电线路继电保护装置的整定计算
作者：朱振洪
来源：《华东科技》2013年第11期
【摘要】随着电力系统向着自动化方向的发展，对配电线路的安全运行提出了更高的要求，因此配电线路的继电保护装置对整定问题应予足够的重视。本文主要针对10KV的高压配电线路的特点，提出了几种继电保护的整定方法，并着重探讨了整定中短路电流的计算。
【关键词】配电线路；继电保护；整定计算
1 继电保护整定计算概述
1.1 10KV配电线路特点
一般情况下，配电线路基本以10KV电压等级为主，城市配电网和农村配电网都是如此。但10KV配电线路结构一致性较差，分布严重不均：（1）用户数量不一致：有几个用户的专用型线路，有呈星型的几十台变压器接至同一线路；（2）线路长度不一致：有的线路几百米长，有的线路几公里；（3）配电变压器容量不一致：有的变压器容量达到MVA，有的只有几个KVA；（4）线路出线不一致：有的为35KV出线，有的为110KV出线；（5）线路所处位置不一致：有的线路处于最末级保护，有的线路设置在开关站或变电所。这些配电线路的特点，使得10KV配电线路的继电保护的整定计算时更加重视其选择性、可靠性、灵敏性和速动性。
1.2 继电保护整定计算的基本任务和步骤
继电保护的实质就是电力系统的反事故发生的自动切除装置。当电力系统出现故障时，如短路或异常工况发生，有其显著的特点是电流的显著剧增，继电保护通过检测线路电流或电压值，切断大电流情况。继电保护的可靠性、选择性、灵敏性和速动性不仅是继电保护装置本身的工艺问题，其选择性、灵敏性和速动性基本是有整定决定的。当事故发生时，继电保护能够有选择性、可靠的、灵敏的迅速切断故障设备，最大可能减少事故的发生，同时又能够让电力系统最快恢复正常运行状态，这便是继电保护的整定的基本任务。涉及整个电力系统的安全可靠运行，需要一个完整的整定方案。
兴隆煤矿35KV及10KV供电系统
继电保护整定方案
编制： 日期：
审核： 日期：
批准： 日期：
二零一四年三月
2014年继电保护整定方案
审查意见
继保审查意见：
审查人签名：
年 月 日
领导意见：
领导签名：
年 月 日
目 录
第一章 概述 ......................................................................................................................... 0
第二章 编制依据 ............................................................................................................... 2
第三章 数据统计 ............................................................................................................... 4
第四章 供电系统短路电流计算 ......................................................................................... 6
