通风与空调系统防火防爆

洲上净化

1

防爆车间通风空调的改进设计

在医药和化工厂设计中，常会遇到整个车间或某个区域属有爆炸危险的甲类或乙类场所，从而各专业根据该场所的危险等级，按照国家有关标准和消防要求执行一整套的设计方法和技术措施，其中通风专业也需承担重要角色，它的任务是靠设置的排风系统来稀释防爆区域内的气体浓度，使有爆炸危险的气体浓度稀释到安全范围以内。另外为了防止甲、乙类区域内发生突发事件而引起有害气体或爆炸性气体的大量散发，在考虑正常排风的同时，还设置了所谓“事故通风”，顾名思义，即在发生事故时通过大量排风来抑制危险区域内气体浓度的上升。为了安全起见，有时当区域浓度达到爆炸浓度的25%时，事故排风机即启动，同时启动报警系统，发出报警信号，及时查明事故原因，并应及时排除事故故障，待浓度降低至正常值时，系统再恢复到常规运行状态，可见防爆区域设置排风系统至关重要。

为了有效地排出防爆区域内的有害物质，应该重点对有害物质浓度最大的区域进行排风。因此国家规定了当有害气体和蒸汽密度比空气小时或在相反情况下会形成稳定的上升气流时，宜从房间上部地带排出所需风量的三分之二，从下部地带排出三分之一；当有害气体和蒸汽密度比空气大，且不会形成稳定的上升气流时，宜从房间上部地带排出所需风量的三分之一，从下部地带排出三分之二。另外，由于防爆区域一般难以定量计算有害物浓度，发生事故时的有害物浓度更难以确定，因此通风专业均按≥8小时换气率来确定事故排风的风量。综上所述，对于甲、乙类防爆区域，通风专业就会在整个防爆区域空间内布置相当多的风管，而且风管的尺寸也比较大，在管道密度已经较高的大空间防爆车间内再上上下下布置一整套风管就更显得拥挤。对于多层防爆车间，上述问题更加突出。最近，在上海罗氏维生素的两个项目的生产车间中均进行了改进设计，并通过了消防部门的审查。这两个项目最大的特点是在车间内没有布置大量的排风管，而是通过屋面集中排风，接合墙面气动窗的开启来实现事故排风，下面对该项目的防爆排风系统作一下简单的介绍。

第1篇

一、概述

丙类厂房是指生产中使用或产生的物质具有闪点低于60℃的液体或可燃固体的火灾危险性分类。为了保障人员生命财产安全，预防火灾事故的发生，加强丙类厂房的防火防爆措施至关重要。本文将从以下几个方面对丙类厂房的防火防爆措施进行阐述。

一、建筑设计防火措施

1. 耐火等级

根据《建筑设计防火规范》（GB50016-2014），丙类厂房的耐火等级不应低于三级。在建筑设计过程中，要严格按照规范要求，确保建筑物的耐火性能。

2. 防火分区

丙类厂房应设置防火分区，以限制火灾蔓延。防火分区应采用防火墙分隔，防火墙的耐火极限不应低于4.00h。同时，防火分区内的安全出口不应少于2个。

3. 安全疏散

丙类厂房的安全疏散通道应满足以下要求：

（1）宽度：疏散通道的宽度不应小于1.4m，通道内不应堆放物品。

（2）高度：疏散通道的高度不应低于2.4m。

（3）疏散楼梯：疏散楼梯的宽度不应小于1.1m，踏步高度不应大于0.15m。

4. 防火间距

丙类厂房的防火间距应符合《建筑设计防火规范》的要求，确保火灾发生时，相邻建筑不会相互影响。

二、防火防爆设施

1. 消防给水系统

丙类厂房应设置消防给水系统，包括消防水池、消防水泵、消防管道等。消防给水系统的设计应满足灭火需求，确保火灾发生时，消防用水充足。

2. 消防灭火系统 丙类厂房应设置自动喷水灭火系统、室内消火栓系统等灭火设施。灭火系统的设计应满足以下要求：

（1）自动喷水灭火系统：面积大于1500平米的丙类厂房，应设置自动喷水灭火系统，喷水的强度每分钟应达到80L/（min·m）以上。

（2）室内消火栓系统：每秒流量不低于25升，室内消火栓的布置间距应小于30米。

3. 排烟设施

丙类厂房应设置排烟设施，包括排烟风机、排烟管道、排烟口等。排烟设施的设计应满足以下要求：

（1）排烟风机：排烟风机的风量应满足排烟需求，风机的风压应满足排烟管道的阻力。

（2）排烟管道：排烟管道的耐火极限不应低于1.00h。

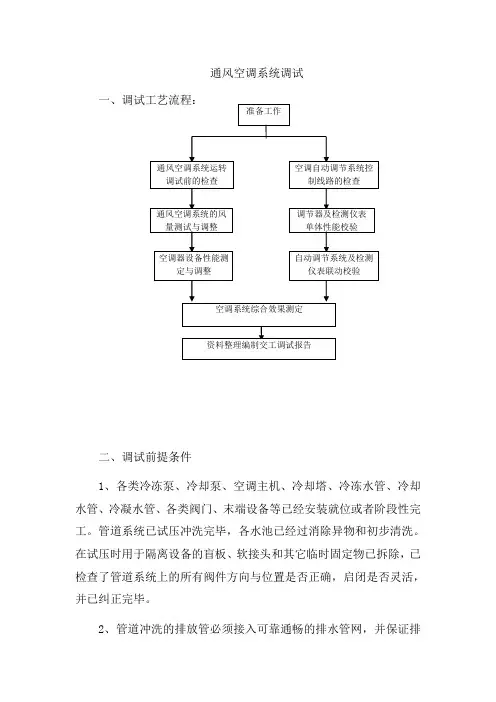

通风空调系统调试

一、调试工艺流程：

二、调试前提条件

1、各类冷冻泵、冷却泵、空调主机、冷却塔、冷冻水管、冷却水管、冷凝水管、各类阀门、末端设备等已经安装就位或者阶段性完工。管道系统已试压冲洗完毕，各水池已经过消除异物和初步清洗。在试压时用于隔离设备的盲板、软接头和其它临时固定物已拆除，已检查了管道系统上的所有阀件方向与位置是否正确，启闭是否灵活，并已纠正完毕。

2、管道冲洗的排放管必须接入可靠通畅的排水管网，并保证排准备工作

通风空调系统运转调试前的检查 空调自动调节系统控制线路的检查

通风空调系统的风量测试与调整 调节器及检测仪表单体性能校验

空调器设备性能测定与调整 自动调节系统及检测仪表联动校验

空调系统综合效果测定

资料整理编制交工调试报告 泄物的畅通和安全，排放管的截面不应小于被冲洗管截面的60％；管道冲洗应以管内可能达到的最大流量不小于1.5m/s的流速进行。

3、各类风管安装、风阀、防火阀安装已完工或阶段性完工。风阀、防火阀安装位置正确、启闭灵活。

4、已熟悉通风空调系统图、平面图、原理图，对各类水泵、风机、设备等产品说明书、操作说明书有了解；

5、已制定相关的调试方案、步骤，调试人员已安排且分工明确、责任明确、熟悉调试流程，调试所需的工具、器材已经准备。

二、调试组织机构

要求调试建立完整的组织体系，进行调试工作。

项目经理对调试工作全面负责、统筹规划；站级负责人对所在车站的调试工作全面负责及站与站间的协调工作，专业负责人针对其专业全面负责、统一规划并对系统交叉调试进行协调、制定相关方案或办法；调试人员负责调试操作工作，特殊工种调试人员必须有特殊工种证。对调试中遇到的问题调试人员应及时处理解决，对不能解决的应及时上报专业负责人，专业负责人与项目经理协商后，制定具体措施，确保问题的解决，确保调试工作的顺利进行！

调试过程中需要通知相关厂家代表出席，对其产品设备送电提供一些必要的技术指导，也使得其产品出现问题时能够及时提供解决方法，避免产品出现问题时找不出原因，无法继续进行调试。同时我们还将安排专职资料员，负责对调试数据、调试结果进行记录，对资料进行整理汇编，做到资料整理与调试工作的同步；安排后勤负责人，为调试工作提供后勤保障。 具体组织机构应上报业主和监理单位审批后方可开展调试工作。

通风空调系统中防火阀设置的若干问题浙江省城乡综合设计院有限公司　鲜少华☆摘要　简要介绍了通风空调系统中防火阀的作用和分类,结合相关规范规定,对通风空调系统中防火阀的设置及选用、电气控制、防火阀的动作温度等进行了探讨,指出了规范中存在的问题,并提出了个人观点。关键词　防火阀　设置　通风和空调系统　规范SomeissuesoffiredamperinstallationinventilatingandairconditioningsystemsByXianShaohua★Abstract　Brieflypresentsthefunctionandtheclassificationoffiredampersinventilatingandairconditioningsystems,combiningsometermsstipulatedintwocodes,discussessomeissuessuchasinstallation,selection,electriccontrolandactiontemperatureoffiredampers.Pointsoutsomeissuesincodes,andgivestheauthor’srecommendations.Keywords　firedamper,installation,ventilatingandairconditioningsystem,code★ZhejiangUrban2RuralComprehensiveDesignInstituteCo.,Ltd.,Hangzhou,China0　引言设置和选用通风空调系统中的防火阀,是暖通专业设计的一项工作。我国现行的有关设计规范,都对防火阀的设置部位作了规定。但是,由于这些规范颁布实施的时间不同,加上实际工程的千差万别,以及设计选用者对规范条文的理解不同,关于防火阀的设置及选用常常发生争议。本文通过分析探讨,希望能够增加共识,减少分歧,使实际工程中防火阀的设置和选用更加合理。1　通风空调系统中防火阀的作用和分类《采暖通风与空气调节术语标准》(GB50155—92)[1]第4.6.24条定义防火阀为“用于自动阻断来自火灾区的热气流、火焰通过的阀门。”可见,防火阀的主要作用是阻止火势通过风管蔓延,具体表现为:1)限制火灾通过风管蔓延到建筑物其他防火分区或其他房间;2)防止火灾威胁重要的房间;3)防止火灾危险性大的房间发生火灾后经风管蔓延;4)防止火灾在上下层蔓延扩大。用于通风空调系统中的防火阀有两种:一种为普通防火阀,其主要功能是在70℃熔断器自动关闭(防火)后可以输出关闭电讯号;另一种为防烟防火阀,靠烟感器控制动作,用电讯号通过电磁铁关闭(防烟),还可通过70℃熔断器自动关闭(防火),手动关闭,手动复位,输出关闭电讯号[2]。2　通风空调系统中防火阀的设置防火阀在各类建筑中的作用都是一样的。因此,理论上讲,其在各类建筑中的设置部位也应相同。《建筑设计防火规范》[3](以下简称《建规》)第9.3.10条、第9.3.14条等及《高层民用建筑设计防火规范》[4](以下简称《高规》)第8.5.3条、第・83・专业论坛 暖通空调HV&AC　2006年第36卷第2期
