球墨井盖安装施工方案

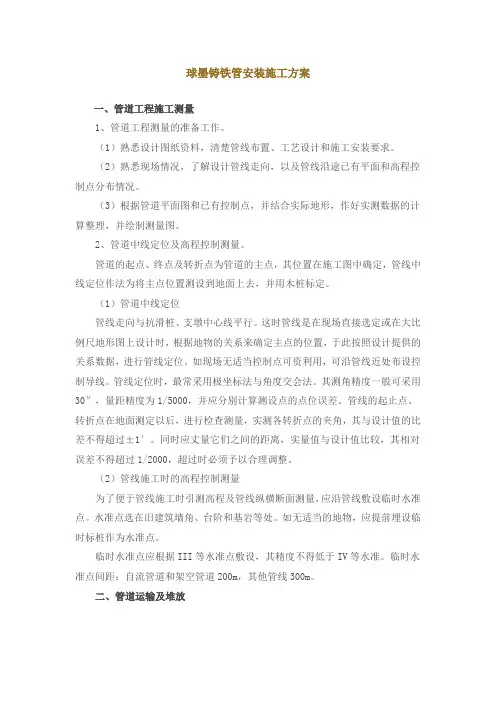

球墨铸铁管安装施工方案

一、管道工程施工测量

1、管道工程测量的准备工作。

（1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求。

（2）熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况。

（3）根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图。

2、管道中线定位及高程控制测量。

管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定。

（1）管道中线定位

管线走向与抗滑桩、支墩中心线平行。这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此按照设计提供的关系数据，进行管线定位。如现场无适当控制点可资利用，可沿管线近处布设控制导线。管线定位时，最常采用极坐标法与角度交会法。其测角精度一般可采用30″，量距精度为1/5000，并应分别计算测设点的点位误差。管线的起止点、转折点在地面测定以后，进行检查测量，实测各转折点的夹角，其与设计值的比差不得超过±1′。同时应丈量它们之间的距离，实量值与设计值比较，其相对误差不得超过1/2000，超过时必须予以合理调整。

（2）管线施工时的高程控制测量

为了便于管线施工时引测高程及管线纵横断面测量，应沿管线敷设临时水准点。水准点选在旧建筑墙角、台阶和基岩等处。如无适当的地物，应提前埋设临时标桩作为水准点。

临时水准点应根据III等水准点敷设，其精度不得低于IV等水准。临时水准点间距：自流管道和架空管道200m，其他管线300m。

二、管道运输及堆放 铸铁管在吊装、运输过程应小心轻放，保护成品。球墨铸铁管管道采用加长汽车运输。在运输过程中为了避免管道与管道、管道与车箱碰撞而损坏管道和防腐层，在铸铁管与汽车车箱间用大木方作垫层，铸铁管与管之间用木楞作间隔作用。管道堆放场地应平整、宽敞，重叠堆放时第一排为横向，第二排为纵向排列放齐，且最多不超过五层。

球墨铸铁井盖施工流程

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!

并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!

Download tips: This document is carefully compiled by theeditor.

I hope that after you download them,they can help yousolve

practical problems. The document can be customized andmodified

after downloading,please adjust and use it according toactual needs,

thank you!

In addition, our shop provides you with various types ofpractical

materials,such as educational essays, diaryappreciation,sentence

excerpts,ancient poems,classic articles,topic composition,work

summary,word parsing,copy excerpts,other materials and so on,want

to know different data formats andwriting methods,please pay

attention!

球墨铸铁井盖的施工流程详解

球墨铸铁井盖因其高强度、耐腐蚀和良好的韧性，广泛应用于城市道路、排水系统等基础设施中。其施工流程严谨而专业，下面我们将详细解析球墨铸铁井盖的施工步骤。

球墨铸铁井盖安装方法

球墨铸铁井盖是一种常用于城市供水、供电、燃气等领域中的井盖,具有结构简单、承载能力强、铸型均匀、色泽鲜艳等特点。为了确保井盖的安全性和可靠性,其在安装过程中需要遵循一定的方法和步骤。

球墨铸铁井盖的安装方法一般包括以下几个步骤:

1. 安装前的准备工作:在安装球墨铸铁井盖之前,需要检查井盖的尺寸、形状、重量等参数,确保符合安装要求。同时,需要准备好安装工具,如扳手、螺丝刀等。

2. 安装井盖的框架:先将井盖的四周用螺丝固定在一起,形成一个框架。框架的中心需要放置在井盖的中心位置,以确保井盖的稳定性。

3. 安装井盖的盖面:接着,将井盖的盖面固定在框架上,使用螺丝固定。需要注意的是,井盖的盖面需要与井盖的框架平行,并确保井盖的盖面与路面平齐。

4. 安装密封圈:井盖的密封圈是确保井盖与路面密封的关键部件。安装密封圈时,需要将密封圈嵌入井盖的框架中,并确保其与井盖的盖面紧密贴合。

5. 调整井盖的位置:最后,需要调整井盖的位置,确保其放置在正确的位置,并符合设计要求。如果需要,可以适当调整井盖的框架,以确保井盖的稳定性。

球墨铸铁井盖的安装需要严格按照相关方法和步骤进行,以确保井盖的安全性和可靠性。同时,在安装过程中需要注意井盖的质量和尺寸,避免因为井盖的质量和尺寸不符合要求而导致事故的发生。

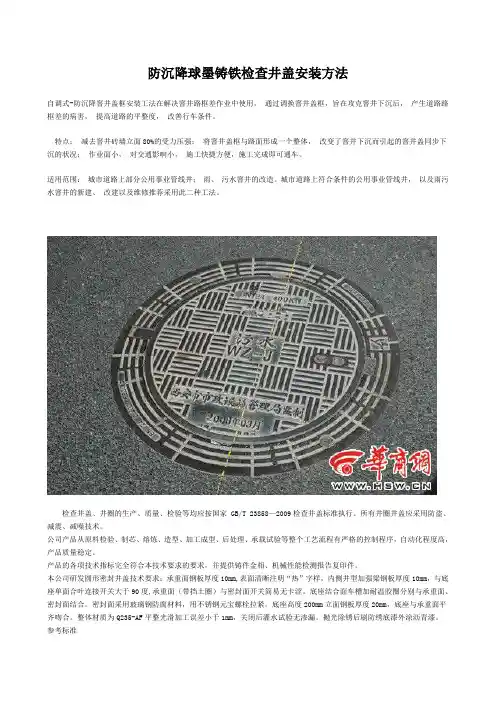

防沉降球墨铸铁检查井盖安装方法

自调式-防沉降窨井盖框安装工法在解决窨井路框差作业中使用， 通过调换窨井盖框，旨在攻克窨井下沉后， 产生道路路框差的病害， 提高道路的平整度， 改善行车条件。

特点： 减去窨井砖墙立面80%的受力压强； 将窨井盖框与路面形成一个整体， 改变了窨井下沉而引起的窨井盖同步下沉的状况； 作业面小， 对交通影响小， 施工快捷方便，施工完成即可通车。

适用范围： 城市道路上部分公用事业管线井； 雨、 污水窨井的改造。城市道路上符合条件的公用事业管线井， 以及雨污水窨井的新建、 改建以及维修推荐采用此二种工法。

检查井盖、井圈的生产、质量、检验等均应按国家 GB/T 23858—2009检查井盖标准执行。所有井圈井盖应采用防盗、减震、减噪技术。

公司产品从原料检验、制芯、熔炼、造型、加工成型、后处理、承载试验等整个工艺流程有严格的控制程序，自动化程度高，产品质量稳定。

产品的各项技术指标完全符合本技术要求的要求，并提供铸件金相、机械性能检测报告复印件。

本公司研发圆形密封井盖技术要求：承重面钢板厚度10mm,表面清晰注明“热”字样，内侧井型加强梁钢板厚度10mm，与底座单面合叶连接开关大于90度,承重面（带挡土圈）与密封面开关简易无卡涩。底座结合面车槽加耐温胶圈分别与承重面、密封面结合。密封面采用玻璃钢防腐材料，用不锈钢元宝螺栓拉紧。底座高度200mm立面钢板厚度20mm，底座与承重面平齐吻合。整体材质为Q235-AF平整光滑加工误差小于1mm，关闭后灌水试验无渗漏。抛光除锈后刷防绣底漆外涂沥青漆。

参考标准 EN1249-4 车用及行人用区域下水道盖板和人孔盖板的设计要求、检测、标记及质量控制标准

济南市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定（2011 年版）

3 技术要求

3.1 材质要求

3.1.1 采用球墨铸铁的三防（防沉降、防响动、防盗）井盖材料须符
