球墨铸铁井盖工程施工工艺

球墨铸铁管给水施工工艺

球墨铸铁管安装(胶圈接口)的工艺流程

测量放线--开槽--垫沙、下管--清理管堂、管口--套胶圈--安管、橦口--胸腔还土--井室砌筑--串水、试压--管道阀门、管件安装--二次回填土--管道冲洗、消毒--竣工验收

1、沟槽开挖

（1）沟槽开挖前工作

开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。

（2）沟槽开挖形式

根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。

（3）开挖方法

a.土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。

b.沟槽开挖尽量按先深后浅顺序进行，以利排水。

c.挖槽土方处置，按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划，作好土方平衡少土方外运及现场土方调运。

d.开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。

2、下管

在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。

3、 清理承口

清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。

4、清理胶圈，上胶圈

将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。 5、清理插口表面

球墨铸铁管敷设施工工艺

1适用范围

本标准适用于一般室外燃气管道，工作压力不大于0.4MPa城镇管道安装。不适用于液化石油气管道。

2施工准备

2.1材料

2.1.1球墨铸铁管管材及管件应符合现行国家标准《离心铸造球墨铸铁管》GB13295和《球墨铸铁管件》GB13294的规定。

2.1.2管材必须有合格证书，且批量、批号相符。检查管材、管件外形尺寸是否符合国家允许偏差且无损坏、无裂缝等。

2.1.3橡胶圈（环）应形体完整、表面光滑，无老化、变形、扭曲现象。

2.1.4管口密封、润滑材料应使用合格产品，并有合格证。

2.1.5球墨铸铁管管材、管件运输

2.1.5.1管材、管件搬运和长途运输时要妥善捆扎，每根管子捆扎不应少于3个部位，管材两端要严加保护，防止受到振动和撞击。

2.1.5.2管材、管件在装卸过程中，应轻起轻放，严禁碰撞。管材宜采用机械装卸，当采用人力装卸时，对管材不得任意拖拽或抛摔，严禁管材自由滚落，禁止野蛮装卸。

2.1.6球墨铸铁管管材、管件存放

2.1.6.1应将管材卸在靠近安装现场不影响土方开挖的地段，减少二次搬运，有条件时一次入槽，沿沟槽一字排放。

2.1.6.2堆放场地必须坚实平坦，不同规格的管材、管件应分别排放。

2.1.6.3管材应平放在地面上，并应采用软质材料支撑，离地面距离不应小于100mm，支撑物必须牢固，直管道等长物件应做连续支撑。

2.1.6.4管材可分层堆放，并捆扎、支撑牢固。当DN≤500mm时堆放不宜超过三层；DN >500mm时不宜超过两层。

2.1.6.5对有涂层的管材在起吊、存放过程中应采取保护措施。

2.2机具设备

2.2.1机械：轮式起重机、空压机等。

2.2.2中小型机具：卷扬机、千斤顶、砂轮磨光机、电动钢丝刷等。

2.2.3仪器：水准仪、全站仪（或经纬仪）等。

2.2.4工具：龙门架或三脚架、钢锯、倒链、水平尺、尼龙吊装带、铁锹、手锤、钢丝绳、撬棍、扳手、钢卷尺等。

球墨铸铁管工程

1、管道吊装下沟：利用吊车吊管下沟，在吊车无法进入点采用人工下管法下管。机械下管采用软绳索绑扎管，绑扎点距管端约四分之一处，注意轻吊轻放，严格执行吊车安全规程。人工下管时在管沟边用两木板作为下滑支架（防止管沟塌方），木板上垫橡胶，用两软绳固定在两支点上，人工控制另二支点缓慢放绳。

2、橡胶圈安装：橡胶圈安装严格按制造厂提供的安装工艺安装，在安装前先对承插口进行清理，承口清理用毛刷和干净的抹布清理承口内部，尤其是放橡胶密封圈的位置，不能沾有漆、土、沙子等残物。清扫并润滑胶圈和插口，清扫插口光滑边缘，把橡胶圈放入承口检查是否完全吻合，然后用专用润滑剂（由圣戈班管道供应尚提供）。在弯头、变径、三通部位供应按要求使用T型止脱橡胶圈。

3、铸铁管道安装：铸铁管安装时，小心地将管子连续插入，插入的深度在两条白线中间即可。如发现管子插入时阻力过大，应立即停止，将管子拔出，查明原因并妥善处理，再行插入，对接时校整对接管头，然后在管道另一头设一固定点用千斤顶，平衡用力，使管道插入。管道插入后用标尺插入承口至橡胶圈边，四周一圈检测插入是否均匀，管道安装时要注意承插口的保护。施工间断时用保护膜封住管口，不让泥、水入注管中。管道安装与铺设完毕，除接头处，应即时回填；回填时进行分层夯实，填土要填到半管以上，防止槽外积水回灌沟槽，造成管道漂浮，回填土用软质土。

4、管道试压：

消防水管道：1.50Mpa, 试压时间为2小时。

5、球墨铸铁管的安装要求 ：

1）、施工前，对管材、管件、橡胶圈等做一次外观检查，发现有问题的均不能使用。

2）、管道安装一般采用滑入式“T”型接口，只要将插口插入承口就位即可。施工实践证明，这种接口具有可靠的密封性、良好的抗震性和耐腐蚀性；操作简单、安装技术易掌握；改善劳动条件。是一种比较好的接口形式。

安装程序为：清理承口插口→清理胶圈→上胶圈→下管（排管）→在插口外表和胶圈上刷润滑剂→顶推管子使之插入承口→检查。

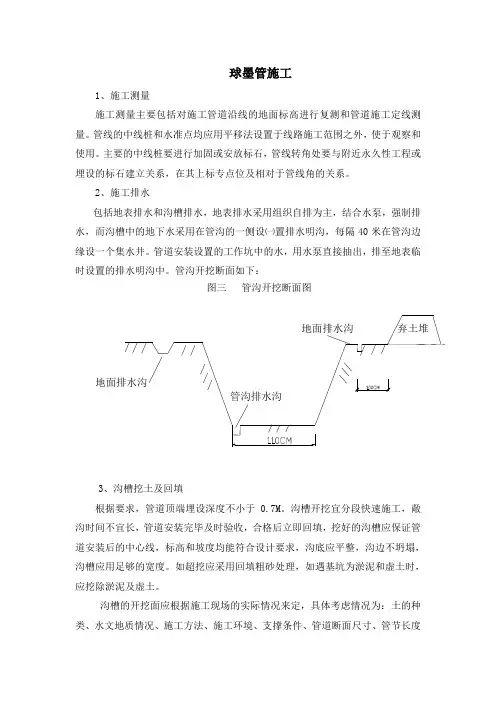

球墨管施工

1、施工测量

施工测量主要包括对施工管道沿线的地面标高进行复测和管道施工定线测量。管线的中线桩和水准点均应用平移法设置于线路施工范围之外，使于观察和使用。主要的中线桩要进行加固或安放标石，管线转角处要与附近永久性工程或埋设的标石建立关系，在其上标专点位及相对于管线角的关系。

2、施工排水

包括地表排水和沟槽排水，地表排水采用组织自排为主，结合水泵，强制排水，而沟槽中的地下水采用在管沟的一侧设㈠置排水明沟，每隔40米在管沟边缘设一个集水井。管道安装设置的工作坑中的水，用水泵直接抽出，排至地表临时设置的排水明沟中。管沟开挖断面如下：

图三 管沟开挖断面图

3、沟槽挖土及回填

根据要求，管道顶端埋设深度不小于0.7M。沟槽开挖宜分段快速施工，敞沟时间不宜长，管道安装完毕及时验收，合格后立即回填，挖好的沟槽应保证管道安装后的中心线，标高和坡度均能符合设计要求，沟底应平整，沟边不坍塌，沟槽应用足够的宽度。如超挖应采用回填粗砂处理，如遇基坑为淤泥和虚土时，应挖除淤泥及虚土。

沟槽的开挖面应根据施工现场的实际情况来定，具体考虑情况为：土的种类、水文地质情况、施工方法、施工环境、支撑条件、管道断面尺寸、管节长度地面排水沟地面排水沟管沟排水沟弃土堆和埋深，断面采用以下几种形式：

直 槽 梯形槽

一般沟槽均采用梯形断面，在无地下水天然湿度的土中开挖沟槽，根据本地区土质特点，如无特殊情况，也可采用不支撑直立的沟槽断面。

沟槽开挖，本工程采用机械开挖，离设计标高沟底20-30cm处，采用人工挖土。

机械开挖应严格控制标高，为防止超挖或扰动槽面，槽底应预留0.2-0.3m厚的土层暂不挖，待临铺管前用人工清理挖至标高，并及时修整槽底，沟槽开挖非要井点降水时，应提前打设井点抽水，将地下水位稳定至槽底以下0.5M时方可开挖，以免产生挖土速度过快，因土层含水量过大，支撑困难，不能及时支护导致塌方危险。沟槽开挖需要支撑时，挖掘机不得进入未设支撑的区域内。
