2024/1/264《机械设计基础》是机械类专业的一门重要技术基础课程，主要研究常用机构和通用零件的工作原理、结构特点、基本的设计理论及计算方法。课程内容包括机械设计总论、连接、机械传动、轴系零部件和其他常用零部件等，涉及机械设计的基本理论、基本知识和基本技能。通过本课程的学习，学生应掌握常用机构和通用零件的工作原理、结构特点、设计方法和选型原则，具备进行简单机械系统设计的初步能力。《机械设计基础》课程简介
2024/1/265掌握机械设计的基本理论、基本知识和基本技能，了解机械设计的一般过程和方法。能够运用所学知识分析常用机构和通用零件的工作原理、结构特点、设计方法和选型原则。具备进行简单机械系统设计的初步能力，能够完成简单的机械系统设计任务。培养学生的创新意识和实践能力，提高学生的综合素质和工程实践能力。01020304教学目标与要求
2024/1/266《机械设计基础》（第X版），XXX主编，XXX出版社。教材《机械设计手册》（第X版），XXX主编，XXX出版社；《现代机械设计方法》，XXX著，XXX出版社等。参考书目教材及参考书目
2024/1/267机械零件设计基础知识02
2024/1/268机械零件分类及功能包括齿轮、带轮、链轮等，用于传递动力和扭矩。包括轴承、轴、联轴器等，用于支撑和定位旋转部件。包括螺栓、键、销等，用于连接和固定各个部件。包括密封垫、密封圈、密封条等，用于防止流体或气体泄漏。传动零件轴系零件连接零件密封零件
2024/1/269满足使用要求，保证可靠性，实现经济合理，注意环保和节能。设计原则理论设计、经验设计和模型试验设计。其中理论设计是基于力学、材料学等基本原理进行的设计；经验设计是借鉴类似产品或凭借经验进行的设计；模型试验设计是通过建立物理模型或数学模型进行试验验证的设计。设计方法零件设计基本原则与方法
考研真题 机械设计基础 归纳总结 第六章齿轮机构及其设计
机械
考研真题机械设计基础归纳总结第六章齿轮机构及其设计-机械
第六章齿轮机构及其设计
6.1内容提要
齿轮机构是一种高副机构，其传动平稳可靠、效率高，已被广泛应用。本章主要解决的问题是在掌握齿廓啮合基本理论的基础上，确定渐开线齿轮传动的基本尺寸及其设计方法。
本章主要内容就是：1．齿轮机构的分类；
2．齿廓啮合基本定律与共轭齿廓；3．渐开线及渐开线齿廓；
4．渐开线标准直齿圆柱齿轮及其压板传动；5．渐开线齿廓的拌和及变位齿轮；
6．斜齿圆柱齿轮传动、蜗杆传动、圆锥齿轮传动。
本章重点内容就是齿廓压板基本定律；渐开线性质；渐开线标准直齿圆柱齿轮及其压板传动；渐开线齿廓的拌和及变位齿轮；斜齿圆柱齿轮传动、蜗杆传动及圆锥齿轮传动的特点。
本章的难点是渐开线性质、渐开线齿轮传动的正确啮合条件与连续传动条件、齿廓的切制及变位齿轮等。
6.2直齿圆柱齿轮教学实验题
6.2.1填空题
1．渐开线直齿圆柱齿轮传动的主要优点为和。
2．渐开线齿廓上k点的压力角应是所夹的锐角，齿廓上各点的压力角都不相等，在基圆上的压力角等于。
3．满足用户恰当压板条件的一对渐开线直齿圆柱齿轮，当其传动比不等同于1时，它们的齿形就是的。
4．一对渐开线直齿圆柱齿轮无齿侧间隙的条件是。
5．渐开线直齿圆柱齿轮的恰当压板条件就是。 6．一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。
33
7．当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时，这对齿轮的中心距为。8．按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与重合，啮合角在数值上等于上的压力角。
1 第十一章 齿轮传动
1.齿轮传动的主要的失效形式有 轮齿折断 、 齿面点蚀 、 齿面胶合 、 齿面磨损 、
齿面塑性变形 .
2.国标GB10095-88给齿轮副规定了 12个 精度等级。其中 1级 最高， 12级 最低，常用的为 6~9级 精度。
3. 在齿轮传动中，主动轮所受的圆周力与啮合点处的速度方向 相反 ，而从动轮所受圆周力与啮合点处的速度方向 同相 。
4.作用在啮合齿面上的径向力的方向，分别指向各自的 转动中心 。
5.设计斜齿圆柱齿轮传动时，螺旋角β一般在 8°—20° 范围内选取。
6.由于断齿破坏比点蚀破坏更具有严重的后果，所以通常设计齿轮时，抗弯强度的安全系数SF应 大于 接触强度的安全系数SH。
7.齿轮的齿形系数YFa的大小与 模数 无关，主要取决于 齿轮的齿数 。
8.一对相啮合的圆柱齿轮12ZZ，21bb，其接触应力大小是 21HH 。
9.齿轮传动的损耗包括 啮合中的摩擦损耗 ；搅动润滑油的油阻损耗 ；轴承中的摩擦损耗。
10.一对相啮合的圆柱齿轮，其弯曲应力大小是 21FF 。
11. 一对相啮合的软齿面齿轮传动，在选择材料的硬度时应使小齿轮的硬度 A 大齿轮的硬度。8
A、大于 B、小于 C、相同 D、不确定
12.一对相啮合的大小齿轮齿面接触应力 C 。
A、大齿轮大 B、小齿轮大 C、大小相同 D、与材料有关
13. 一对相啮合的齿轮传动，在选择齿宽时应使小齿轮的齿宽 A 大齿轮的齿宽。
A、 大于 B、小于 C、相同 D、不确定
14.已知一对斜齿圆柱齿轮传动，传递的功率KwP30。主动轴的转速min14601rn，传动的中心距mma280，齿轮的齿数261Z，齿数比3.07692。法面模数mmmn5，法面压力角20n，试求：齿轮2所受各力的大小。（不计摩擦损失）
第六章

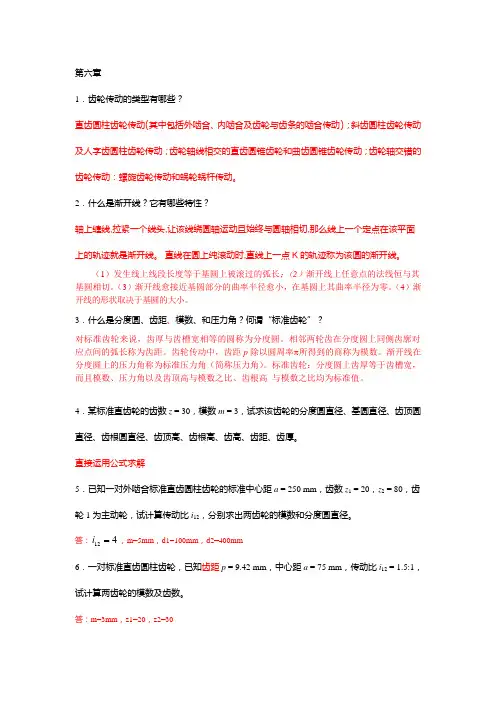

1．齿轮传动的类型有哪些？
