泵送混凝土的流动性能特点

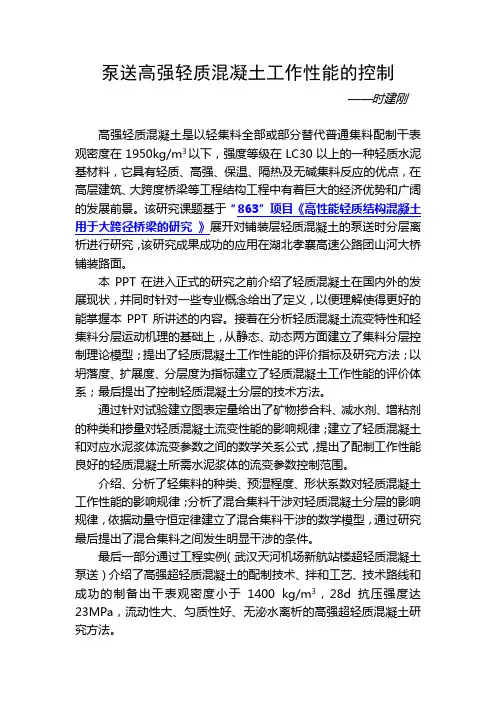

泵送高强轻质混凝土工作性能的控制

——时建刚

高强轻质混凝土是以轻集料全部或部分替代普通集料配制干表观密度在1950kg/m3以下，强度等级在LC30以上的一种轻质水泥基材料，它具有轻质、高强、保温、隔热及无碱集料反应的优点，在高层建筑、大跨度桥梁等工程结构工程中有着巨大的经济优势和广阔的发展前景。该研究课题基于“863”项目《高性能轻质结构混凝土用于大跨径桥梁的研究 》展开对铺装层轻质混凝土的泵送时分层离析进行研究，该研究成果成功的应用在湖北孝襄高速公路团山河大桥铺装路面。

本PPT在进入正式的研究之前介绍了轻质混凝土在国内外的发展现状，并同时针对一些专业概念给出了定义，以便理解使得更好的能掌握本PPT所讲述的内容。接着在分析轻质混凝土流变特性和轻集料分层运动机理的基础上，从静态、动态两方面建立了集料分层控制理论模型；提出了轻质混凝土工作性能的评价指标及研究方法；以坍落度、扩展度、分层度为指标建立了轻质混凝土工作性能的评价体系；最后提出了控制轻质混凝土分层的技术方法。

通过针对试验建立图表定量给出了矿物掺合料、减水剂、增粘剂的种类和掺量对轻质混凝土流变性能的影响规律；建立了轻质混凝土和对应水泥浆体流变参数之间的数学关系公式，提出了配制工作性能良好的轻质混凝土所需水泥浆体的流变参数控制范围。

介绍、分析了轻集料的种类、预湿程度、形状系数对轻质混凝土工作性能的影响规律；分析了混合集料干涉对轻质混凝土分层的影响规律，依据动量守恒定律建立了混合集料干涉的数学模型，通过研究最后提出了混合集料之间发生明显干涉的条件。

最后一部分通过工程实例（武汉天河机场新航站楼超轻质混凝土泵送）介绍了高强超轻质混凝土的配制技术、拌和工艺、技术路线和成功的制备出干表观密度小于1400 kg/m3，28d抗压强度达23MPa，流动性大、匀质性好、无泌水离析的高强超轻质混凝土研究方法。

近年来，我国弓!进了一定数量的混凝上输送泵(车)，已在北京、上海、深圳等地逐步推广使用，然而在施工中经常发生混凝土堵塞的情况。对混凝土可泵送性的研究不够是一个重要原因。随着混凝土泵送方式的发展，对混凝土的工作性提出了较高的要求。一般说来，为了适宜泵送，混凝土必须满足下列要求。

1.混凝土工作性的一致。泵送混凝土必须严格按设计配方配料，并在进人输送泵之前搅拌均匀。

2.润滑层的存在。在泵送过程中要求混凝土能排出稀浆形成润滑层，并能持续保持，这是连续泵送的先决条件。因此，用输送管泵送混凝土，必须先输送稀浆，在管壁上形成润滑层，然后开始泵送混凝土。混凝土通过直管输送时，起决定作用的是混凝土的这一特性，而不是其本身的整体流动性。

3.具备抵抗离析的能力。混凝土通过管道，由于有材料密实和摩擦两种影响，在流动方向上存在压力梯度。因此，材料必须能够传递足够的压力来克服管道中所有的阻力。混凝土组份中，只有水才能传递压力到其它拌合物组份上。如果混凝土发生离析，就失去压力传递介质而不能泵送。

4.混凝土整体流动性。在等径直管中，只要混凝土可以排出稀浆形成润滑层，混凝土的整体流动性并不重要。，但在管径逐渐变小或管子弯曲时，因为大流动度混凝土通过锥形、弯管时具有较小的泵送阻力，就应当重视混凝土的整体流动性。

在泵送施工中，有两种类型的混凝土会引起两种不同形式的堵塞。

1.离析堵塞。混凝土含过多的粗骨料，在输送管中会像筛子一样把所含的水份筛掉。一旦水脱离拌合料，压力不能传递到固体物上，固体物不能移动而发生堵塞。所以，泵送混凝土要有足够的紧密堆集的细颗粒产生“阻塞过滤器”的作用，让水呈液相传递压力，而又不让其离开拌合物。但是过多的细颗粒成份会使混凝土固体表面积增大，引起管内摩擦阻力相应增大。由于离析引起的堵塞，在不规则级配或间断级配的中等或低强度混凝土中较常见。

2.粘性堵塞。内聚性太大的混疑土，由于它太粘，无法排出稀浆形成润滑层。混凝土在管内的摩擦力很大，活塞通过水施加的压力不足以推动混凝土，从而造成阻塞。常发生在高强度混凝土或细骨料含量高的混凝土，如石粉或粉煤灰中最常见。

建筑混凝土泵送施工工艺

发布时间：2022-12-27T09:07:51.690Z 来源：《建筑实践》2022年17期 作者： 刘胜岩

[导读] 泵送混凝土有很多优点：输送快、可持续作业、节省人力、输送效率很高

刘胜岩

中建二局第二建筑工程有限公司广东省深圳市518000

摘要：泵送混凝土有很多优点：输送快、可持续作业、节省人力、输送效率很高、节省施工时间，同时适合施工困难、有障碍物或者是使用体积较大的混凝土结构的施工现场，在各个建筑工程中，泵送混凝土被广泛使用，既减轻了工作人员的施工强度，又明显减少了建

筑项目施工对环境造成的影响，有非常高的社会效益、生态效益和经济效益，因此，可以说积极推广泵送混凝土的应用，具有积极的意

义。在本文中，笔者阐述了泵送混凝土推广应用的积极意义。

关键词：建筑施工；泵送混凝土；施工工艺

一、前言

随着城市建设的日益发展，高层建筑不断涌现，而混凝土作为建筑的主要建筑材料，其施工质量的控制对于建筑整体的质量好坏有着直接的影响。同时，由于高层建筑的层数多、高度大，对于施工中的混凝土的连续性要求更高，为此，若采用传统的人工运送进行混凝土

浇筑显然不能满足技术要求，必须要采用泵送混凝土的施工方式方可满足大型高层建筑的混凝土施工要求。因此，保证混凝土泵送施工的

正常连续，对于提高高层建筑的施工质量有着很大影响。下面就对泵送混凝土施工工艺及质量控制措施进行了分析与探讨，以供参考。

二、泵送混凝土施工工艺

（1）泵送混凝土管道布置及安装。要求输送管道接驳混凝土泵出口后，向上输送到各层楼面。凡管道经过位置要求平整，管道接驳口处应用木枋或支架承托巩固，不要直接放于钢筋、模板面上，避免影响钢筋及模板质量，在混凝土泵送机出口地面一段水平距离内，要求

浇捣混凝土座支托输送管，布管原则应由远到近，（拆管法）尽可能单侧布支管。若需接驳管段，应检查新接管口内是否有其它杂物，并

用水或水泥砂浆润滑管壁，以免塞管。

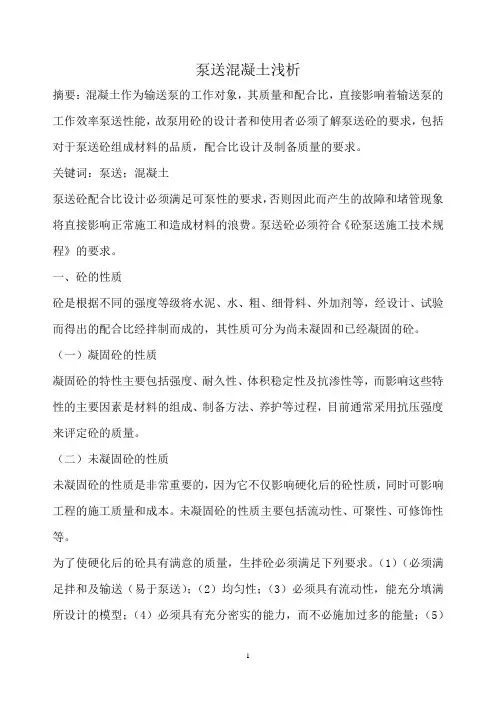

1 泵送混凝土浅析

摘要：混凝土作为输送泵的工作对象，其质量和配合比，直接影响着输送泵的工作效率泵送性能，故泵用砼的设计者和使用者必须了解泵送砼的要求，包括对于泵送砼组成材料的品质，配合比设计及制备质量的要求。

关键词：泵送；混凝土

泵送砼配合比设计必须满足可泵性的要求，否则因此而产生的故障和堵管现象将直接影响正常施工和造成材料的浪费。泵送砼必须符合《砼泵送施工技术规程》的要求。

一、砼的性质

砼是根据不同的强度等级将水泥、水、粗、细骨料、外加剂等，经设计、试验而得出的配合比经拌制而成的，其性质可分为尚未凝固和已经凝固的砼。

（一）凝固砼的性质

凝固砼的特性主要包括强度、耐久性、体积稳定性及抗渗性等，而影响这些特性的主要因素是材料的组成、制备方法、养护等过程，目前通常采用抗压强度来评定砼的质量。

（二）未凝固砼的性质

未凝固砼的性质是非常重要的，因为它不仅影响硬化后的砼性质，同时可影响工程的施工质量和成本。未凝固砼的性质主要包括流动性、可聚性、可修饰性等。

为了使硬化后的砼具有满意的质量，生拌砼必须满足下列要求。（1）（必须满足拌和及输送（易于泵送）；（2）均匀性；（3）必须具有流动性，能充分填满所设计的模型；（4）必须具有充分密实的能力，而不必施加过多的能量；（5）

2 运输、浇筑及凝固过程中，不应离析。

以上特殊性统称为砼的工作性，应强调的是凝固砼的长期要求和未凝固砼的工作要求这两个方面是相互矛盾的，而泵送用砼的设计，在满足凝固砼的技术要求时，应尽量提高泵送砼的工作性，要求达到泵送目的。

（三）泵送砼的基本要求

泵送砼配合比的设计，是泵送作业顺利而又经济的决定因素，砼配合比设计的三大原则是坚固耐用、就地取材、节省原材料，且砼配合比又包括骨料级配、水泥用量、砼稠量三大要素，这三大要素又相近交叉起作用，在满足耐久性要求的同时，当细骨料或水泥用量小而无法泵送时，可取用较理想的骨料级配、提高含砂量、多加水等方法来提高可泵性，当粗骨料级配不当、含砂量过低或针片状碎石过多，可增加2.5-5mm的卵石或石屑，改变粗骨料的级配，也可用多加水泥或水的方法，部分的改善及可泵性。
