安全设施一览表

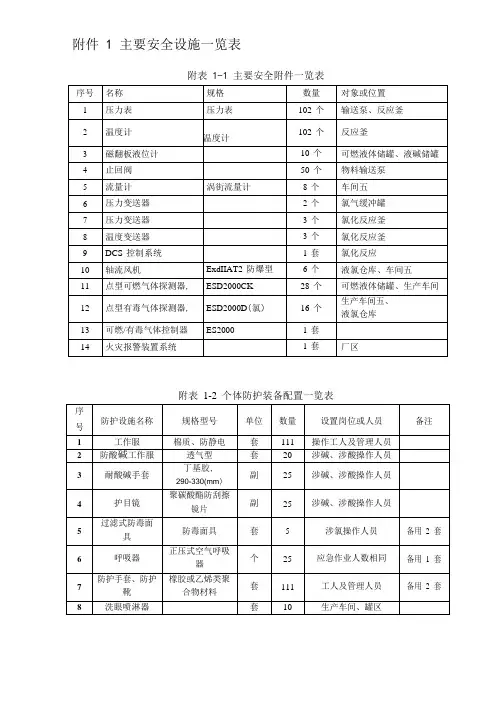

附件 1 主要安全设施一览表

附表 1-1 主要安全附件一览表

序号 名称 规格 数量 对象或位置

1 压力表 压力表 102 个 输送泵、反应釜

2 温度计 102 个 反应釜 温度计

3 磁翻板液位计 10 个 可燃液体储罐、液碱储罐

4 止回阀 50 个 物料输送泵

5 流量计 涡街流量计 8 个 车间五

6 压力变送器 2 个 氯气缓冲罐

7 压力变送器 3 个 氯化反应釜

8 温度变送器 3 个 氯化反应釜

9 DCS 控制系统 1 套 氯化反应

10 轴流风机 ExdIIAT2 防爆型 6 个 液氯仓库、车间五

11 点型可燃气体探测器， ESD2000CK 28 个 可燃液体储罐、生产车间

12 点型有毒气体探测器， ESD2000D（氯） 16 个 生产车间五、

液氯仓库

13 可燃/有毒气体控制器 ES2000 1 套

14 火灾报警装置系统 1 套 厂区

附表 1-2 个体防护装备配置一览表

序

防护设施名称 规格型号 单位 数量 设置岗位或人员 备注 号

1 工作服 棉质、防静电 套 111 操作工人及管理人员

2 防酸碱工作服 透气型 套 20 涉碱、涉酸操作人员

3 耐酸碱手套 丁基胶， 副 25 涉碱、涉酸操作人员

290-330(mm）

4 护目镜 聚碳酸酯防刮擦 副 25 涉碱、涉酸操作人员

镜片

5 过滤式防毒面 防毒面具 套 5 涉氯操作人员 备用 2 套 具

6 呼吸器 正压式空气呼吸 个 25 应急作业人数相同 备用 1 套 器

7 防护手套、防护 橡胶或乙烯类聚 套 111 工人及管理人员 备用 2 套 靴 合物材料

8 洗眼喷淋器 套 10 生产车间、罐区

附表 1-3 应急救援设施配备一览表表 序号 器材设备名称 规格型号 配备数量 备注

1 消防器材 见消防器材配备表 见消防器材

分类 序号 名称 数量 安装使用位置 备注

一、预防事故设施

检测

、报警设施 1 控制阀

2 压力表、压力变送器

3 温度计

4 流量计

5 PH计

6 可燃气体报警仪 7

7 有毒气体报警仪 30

8 DCS控制系统 8 DCS控制室

9 火灾报警系统 1 全厂

设备安全10 防护罩 若干 装置机泵、自制或随设备

11 行程限制器 8 电动葫芦 防护设施 12 避雷带 / 各建筑物及装置

13 防雷接地网 / 各建筑物及装置

14 防冻保冷隔层 / 低温设备、管道

15 防腐涂层 / 设备、管道、钢结构

16 电器过载保护器 / 配电控制室断路器、热继电器

17 静电接地设施 / 全厂设备、管道等

防爆设施 18 电气防爆设施 / 防爆电气

19 仪表防爆设施 / 防爆仪表

20 氮封 3 罐区

作业场所防护设施 21 排风机

22 防护栏杆 / 各高处平台

23 防滑地板 / 配电控制室

24 防烫保温层 / 高温设备、管道

25 防护网 / --

26 静电接地 / 设备、罐组、管道、控制室防静电地板

安全警示标志 27 疏散指示标志 / 甲乙丙类厂房、综合楼

28 风向标 / 厂区高处

29 安全警示标志 若干 全厂各危险区域

30 逃生避难标志设施 / 厂区安全地点

二、控制事故设施

泄压和止逆设施 1 安全阀

2 爆破片

3 放空管

4 止回阀

紧急处理设施 4 消防电源

5 紧急备用电源

7 消防水罐

8 事故应急池 三、减少与消除事故影响设施

防止火灾蔓延设施 1 防火门 /

2 防火窗 /

3 防火墙 /

4 防爆墙 /

5 防火堤 1

6 阻火器 6

7 防火材料涂层 /

灭火

设施

8 磷酸铵盐

干粉灭火器 型号

型号

安全设施一览表

序号 名称 位置 数量 备注

1 事故预防设施

（1） 检测、报警设施

可燃气体检测报警仪 生产装置区、储罐 3

有毒气体检测报警仪 反应区、仓储区 3

感烟探测器 液氨罐、反应区 2

火警声光讯响器 液氨罐 2

感温探测器 2

高位报警仪 液氨罐、反应釜、结晶釜 3

液位计 4

温度计 14

压力表 6

流量计 8

（2） 设备安全防护设施

防护罩 设备各转动部位 和转动设备配套

防护屏 和动设备配套

行程限制器 1个

制动装置 1个

限速装置 5个

防潮、防晒、防冻、防渗、防腐设施 项目区、储罐

漏电保护板 项目区 和电气设备配套

电气过载保护 各电气设备、配电箱 和电气设备配套

静电接地设施 项目内建筑、设备、罐区、管道 1套 详见附图

防雷接地设施 项目区建筑、罐区等 1套 动静设备均有

（3） 防爆设施 生产装置

电气、仪表的防爆设施 爆炸区域内 配套配备

防爆排风设施 生产区 2套

防爆工具 项目区 1套

（4） 作业场所防护设施

防静电设施 仓储区 1处 静电释放器

防噪音设施 生产区 包括隔音室、减震、消声、耳罩、耳塞

防护栏（网） 项目区 包括平台、楼梯

防滑设施 仓储区 防滑踏步

防灼烫、冻伤设施 项目区 包括保温、隔热等

（5） 安全警示标志

安全警示标志 项目区 包括标志、标牌等

风向标 全厂 1套

2 控制事故设施

（1） 泄压和止逆设施 液位计、安全阀、压力表和温度计

安全阀 储罐 2

放空管 管道 2

止回阀 泵出口、公用物料和工艺管道连接处 4个

截止阀 16个

（2） 紧急处理设施

紧急备用电源UPS 控制室 1套

紧急切断装置 物料、配电 1

紧急备用电源应急灯蓄电池 配电室、安全疏散通道等 6台

安全应急设施一览表

序号 设备名称 设备型号 单位 数量 备 注

1 手提式干粉灭火器 MFZ/ABC3型 具 20 /

2 照明灯具 / 个 90 /

3 空气呼吸器 / 个

/

4 应急灯 / 个 278 /

5 急救医疗箱 / 套 3 /

6 担架 / 个 1 /

7 对讲机 / 台 15 /

8 多功能应急照明手电 CA-201强磁型 把 10 /

9 警示标志 / 个 285 /

10 可燃气体报警装置 / 个 56 /

11 铁锹 / 把 20 /

12 室外消防栓 / 台 13 /

13 室内消防栓 / 个 48 /

14 手提式干粉灭火器 MFZ/ABC8型 具 105 /

15 气体灭火控制器 GST-QKP01 套 1 /

16 火灾自动报警器 / 套 2 /
