室内光纤布线方案

光纤入户的几种解决方案光纤入户是指将光纤网络路线延伸至用户家庭或者企业，提供高速、稳定、可靠的网络连接。

在实际应用中，光纤入户有多种解决方案，包括直接布线、光缆引入、光纤转换器等。

本文将详细介绍这几种解决方案及其优缺点。

一、直接布线直接布线是最常见的光纤入户解决方案之一。

它通过将光纤路线从光纤接入点直接引入用户家庭或者企业，实现网络连接。

直接布线的优点是信号传输损耗小、速度快、稳定性高，适合于长距离传输和大带宽需求。

然而，直接布线需要进行复杂的路线规划和施工，成本较高，且对用户家庭或者企业的改造较为繁琐。

二、光缆引入光缆引入是另一种常见的光纤入户解决方案。

它通过将光缆从光纤接入点引入用户家庭或者企业，实现网络连接。

光缆引入的优点是施工简单、成本较低，适合于小区或者楼宇等集中布线的情况。

然而，由于光缆传输距离有限，光缆引入方案适合于距离光纤接入点较近的用户，对于距离较远的用户，需要进行中继或者转换。

三、光纤转换器光纤转换器是一种将光纤信号转换为其他介质信号的设备，常用于光纤入户解决方案中。

光纤转换器可以将光纤信号转换为以太网、无线信号等其他形式的信号，实现网络连接。

光纤转换器的优点是灵便性高、适合范围广，可以满足不同用户的需求。

然而，光纤转换器的缺点是转换过程中会有一定的信号损耗，可能会影响网络速度和稳定性。

四、其他解决方案除了上述常见的解决方案外，还有一些其他的光纤入户解决方案。

例如，光纤到户（FTTH）是一种将光纤网络路线直接延伸至用户家庭或者企业的解决方案，它可以提供更高的带宽和更稳定的网络连接。

此外，光纤到楼（FTTB）是一种将光纤网络路线延伸至楼宇内部，再通过其他介质将信号传输至用户家庭或者企业的解决方案，适合于楼宇内部布线复杂的情况。

综上所述，光纤入户有多种解决方案，包括直接布线、光缆引入、光纤转换器等。

选择合适的解决方案应根据具体需求和实际情况来决定。

无论采用哪种方案，都应确保网络连接的稳定性和可靠性，以满足用户对高速网络的需求。

光纤到户室内布线解决方案（图文）1、室内通信设施说明（适合已经安装综合信息箱的业主）作为中国电信第一批光纤到户（FTTH）住宅小区，您的家庭已经安装了入户光纤和综合信息箱。

综合信息箱位于您家庭内的入户门附近，安装位置和外观如下图所示：图1－1信息箱安装位置及外观示意图注：图中红色线条表示五类线（网线）。

合信息箱是安装在您家庭内用于安装网络终端设备的箱体，请您装修时不要移改信息箱的安装位置，不要安装其他设备，也不要存放杂物，以免影响网络速率和质量。

网络设备需要电源，请确认箱体内市电已引入。

箱体内已安装有入户光纤，可提供超高速数据传输速率。

光纤不同于五类线和双绞线，易损坏且较难修复，请您务必注意不要弯曲折断。

图1－2入户光纤示意图注意：入户光纤接头内可能有不可见激光输出，您在平时使用过程中千万不要随意拆卸或用肉眼直视，以免损伤眼睛。

（以下部分适用于没有安装综合信息箱、但安装了光纤信息面板的业主）作为中国电信第一批光纤到户（FTTH）住宅小区，中国电信已经为您的家庭提供了入户光纤和光纤信息面板。

示例：光纤信息面板位于您家庭的客厅电视墙，入户光纤预埋位置和光纤信息面板安装位置示例如下图所示：图1－3信息面板及入户光纤预埋位置示意图面板内已安装有入户光，提供超高速数据传输速率。

光纤不同于五类线和双绞线，易损坏且较难修复请您务必注意不要弯曲折断。

光纤信息面板是安装在您家庭内用于接入入户光纤和网络设备的连接设施，也属于易损坏物品。

请您在装修时不要移动光纤面板的安装位置。

图1－4入户光器及信息面板示意图二、家庭装修布线方法为了满足您随时随地的通话、上网、视频、娱乐等信息化家居要求，我们建议您在如下位置安装双口信息面板，见图2－1：图2－1双口信息插座示意图图2－2家庭布线示意图图2－3家庭布线施工示意图从每一个信息面板到综合信息箱处都需要一条五类线（网线），请不要选择普通电话线。

图2－4线缆选择及接线方式示意图每条五类线均同时连接信息面板的电话口和上网口，连接方式如下：图2－5五类线在双口信息面板内的连接方式示意图各五类线应采用直联方式，相互之间不能串接。

家庭光纤布线施工方案1. 引言随着互联网的普及，越来越多的家庭开始使用宽带网络。

为了满足高速、稳定的网络需求，许多用户转向光纤网络。

光纤网络不仅具有传输速度快、带宽大的优势，还能提供更稳定的连接质量。

因此，在家庭网络建设中，布线光纤是一种理想的选择。

本文将介绍家庭光纤布线的施工方案，包括材料选择、布线路径规划和具体施工步骤。

2. 材料选择2.1 光纤选择合适的光纤是布线的重要一步。

常见的光纤类型有单模光纤（Single-mode）和多模光纤（Multi-mode），根据家庭网络需求和预算情况选择合适的光纤类型。

单模光纤适用于长距离传输，而多模光纤适用于短距离传输。

2.2 光纤接头在布线过程中，需要使用光纤接头进行连接。

常见的光纤接头有SC、LC和FC 等类型。

根据光纤的类型选择对应的接头，确保连接的稳定性。

2.3 光纤壁挂盒光纤壁挂盒用于将光纤接头固定在墙壁上，保护连接稳定性和安全性。

选择适合自己的光纤壁挂盒，可以根据需要的接头类型和数量进行选择。

2.4 其他材料除了上述主要材料，还需要准备一些辅助材料，包括光纤补偿器、光纤保护套管、光纤清洁工具等。

根据具体需求和预算情况，选择合适的辅助材料。

3. 布线路径规划在开始施工之前，需要对家庭进行布线路径规划。

以下是一些常见的布线路径：•从宽带接入点到光纤路由器：通常将光纤接入点放置在家庭互联网接入点附近，然后通过光纤布线连接到光纤路由器。

这样可以确保宽带信号的稳定传输。

•光纤路由器到不同房间：根据房间的需求和布线难度，将光纤从路由器引导到不同的房间。

布线路径可以通过墙壁或天花板，甚至可以穿过楼板。

•光纤终端设备：光纤布线可以直接与计算机、电视、音箱等终端设备相连，提供高速、稳定的网络连接。

在规划布线路径时，应该考虑以下因素：•路径长度：尽量缩短布线路径长度，减少信号衰减和传输延迟。

•布线隐蔽性：布线路径应尽可能隐蔽，不影响家庭装饰和美观。

•安全性：布线路径应考虑家庭成员的安全，避免布线经过易受损的区域。

随着信息化时代的快速发展，人们对通信服务的需求不再是简单的语音或单向的视频，而是趋于更快速、丰富、交互式的宽带媒体业务，虽然传统的电信网、广播电视网以及计算机互联网各有特色和优势，但是却没有一种是能满足用户对宽带接入和综合接入的需求，因此三网合一成为了必然，它不仅可满足时代及用户要求，同时也可有效节省资源的浪费，同时酒店光纤布线也实现了三网合一，今天小编就为大家详细介绍下酒店光纤布线方案实现三网合一，一起来看一下吧！一．小型酒店光纤布线方案（酒店房间小于80间）1. 光纤布线方案网络拓扑图如下：说明：机房到各房间以及各信息接入点全部采用光纤连接，机房端采用标准OLT设备，终端采用秒开ONU。

宽带：通过FTTH+LAN的方式，直连到每个房间，每个房间一个宽带账号，将宽带账号设置在ONU上即可连接互联网。

电话：各个房间电话接入ONU，再通过FTTH接入IP PBX（网络电话程控交换机）。

IPTV系统：各个房间IPTV机顶盒或定制智能电视机接入ONU（如果采用夏普商用电视机或创维工程电视机，可无需配机顶盒），再通过FTTH接入秒开酒店互动电视服务器（提供电视直播和视频点播），直播节目源通过网络获取（酒店互动电视服务器需独立上网，并保证一点带宽），提供网络视频点播，光纤布线方案分享。

客房WIFI：采用ONU自带WIFI上网。

公共区域WIFI：无线AP接入ONU（小区域可直接使用ONU自带WIFI）。

监控：摄像头接入ONU（可与无线AP共享一台ONU）2. 网络设备二．中型酒店光纤布线方案（酒店房间小于200间）1. 光纤布线方案网络拓扑图如下：说明：机房到各房间以及各信息接入点全部采用光纤连接，机房端采用标准OLT设备，终端采用秒开ONU。

宽带：通过FTTH+LAN的方式，直连到每个房间，每个房间一个宽带账号，将宽带账号设置在ONU上即可连接互联网。

电话：各个房间电话接入ONU，再通过FTTH接入IP PBX（网络电话程控交换机）。

光纤布线方案集锦9篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作总结、实施方案、应急预案、活动方案、规章制度、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work plans, work summaries, implementation plans, emergency plans, activity plans, rules and regulations, document documents, teaching materials, essay compilations, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!光纤布线方案集锦9篇光纤布线方案篇1在现代社会中，网络已经成为了生活中不可或缺的一部分。

第1篇一、项目背景随着信息技术的快速发展，光纤通信以其高速、稳定、安全的特点，在各个领域得到了广泛应用。

光纤布线系统作为信息传输的核心，其施工质量直接影响到整个网络的性能和稳定性。

本方案旨在制定一套科学、合理的光纤布线施工方案，确保施工质量，满足客户需求。

二、施工原则1. 安全第一：严格遵守国家相关安全法规和标准，确保施工过程中人员和设备安全。

2. 质量至上：选用优质的光纤和布线设备，确保施工质量达到国家标准。

3. 经济合理：在保证质量的前提下，合理控制施工成本。

4. 高效便捷：合理安排施工进度，确保项目按时完成。

三、施工准备1. 施工图纸：熟悉施工图纸，了解工程布局、设备配置及光纤布线要求。

2. 材料设备：准备光纤、光纤跳线、光纤连接器、光纤配线架、线槽、桥架、支架、螺丝等施工材料。

3. 施工人员：组织具有丰富经验的光纤布线施工队伍，明确各岗位职责。

4. 施工工具：准备光纤熔接机、光纤测试仪、剥线钳、剪刀、螺丝刀等施工工具。

四、施工流程1. 工地勘查：对施工现场进行勘查，了解现场环境、设备布局及施工条件。

2. 光纤布线设计：根据现场勘查结果，制定光纤布线方案，包括光纤类型、布线方式、设备配置等。

3. 材料准备：根据设计方案，准备所需的光纤、跳线、连接器、配线架等材料。

4. 施工放线：按照设计方案，在地面或墙面预留线槽，将光纤线缆穿入线槽。

5. 光纤熔接：使用光纤熔接机将光纤连接器熔接至光纤线缆，确保连接质量。

6. 光纤跳线制作：根据设备配置，制作光纤跳线，确保跳线长度、类型及接头质量。

7. 光纤配线架安装：将光纤配线架安装在配线间，将光纤跳线连接至配线架。

8. 光纤测试：使用光纤测试仪对光纤连接进行测试，确保连接质量。

9. 工程验收：按照国家标准和客户要求，对施工项目进行验收。

五、施工要点1. 线槽布放：线槽布放应平直、整齐，避免弯曲和交叉。

2. 光纤熔接：熔接过程中，注意熔接机温度、熔接时间等参数，确保熔接质量。

室内光缆施工方案一、环境准备1、确定施工区域根据项目要求和布线计划，确定光缆的布线路径和施工区域。

清晰的布线路径将有助于高效地进行光缆的布线和连接。

2、清理施工区域将施工区域清理干净，确保没有障碍物和杂物。

这包括清除在布线路径上的任何物品或设备，以确保光缆的通畅布线。

3、确定环境条件测量并记录施工区域的温度和湿度。

确保施工过程在适宜的温湿度条件下进行，以防止光缆受潮或受到其他环境影响。

4、确保安全装备提供必要的个人防护装备，包括安全帽、手套、护目镜和防尘口罩。

确保施工人员佩戴适当的装备，以确保安全施工。

5、安排施工人员确定施工人员的任务和责任，并分配相应的工作岗位。

确保施工人员明确了解其任务并能够按计划顺利完成工作。

6、准备施工工具和材料根据施工计划，准备好所需的工具和材料，包括光缆、连接器、固定夹、测试仪器、布线工具等。

确保所有工具和材料在施工现场充足可用。

7、做好施工记录准备施工记录表格或软件，以便记录施工过程中的关键信息，如光缆长度、布线路径、连接情况等。

这有助于后续的验收和维护工作。

二、光缆布线1、测量和准备光缆根据设计要求和布线计划，测量光缆的长度，确保光缆能够覆盖所需的布线路径。

使用适当的工具（如光缆剪刀）剪裁光缆，确保光缆的长度和剪裁平整。

2、布置光缆沿着预定的布线路径，小心地布置光缆。

避免光缆的过度弯曲、拉伸或损坏。

尽量沿着墙壁或天花板的边缘布置光缆，以确保布线整洁并减少对空间的影响。

3、使用光缆固定夹或支架根据需要，使用光缆固定夹、支架或槽道将光缆固定在合适的位置。

确保光缆牢固地固定，不会松动或移动。

定期间隔地安装光缆固定夹，以保持光缆布线的整洁性和可维护性。

4、避免干扰避免将光缆布置在可能产生电磁干扰的设备附近，以确保光信号的稳定传输。

尽量避免与电缆、电线等其他设备的交叉布线，以减少干扰和混乱。

5、定位连接点标记光缆的连接点，以便后续连接时能够准确找到。

根据连接点的位置和布线图，确保在适当的位置安装光纤连接器或光纤接头盒。

一．小型酒店光纤布线方案（酒店房间小于80间）1. 光纤布线方案网络拓扑图如下：说明：机房到各房间以及各信息接入点全部采用光纤连接，机房端采用标准OLT设备，终端采用秒开ONU。

宽带：通过FTTH+LAN的方式，直连到每个房间，每个房间一个宽带账号，将宽带账号设置在ONU上即可连接互联网。

电话：各个房间电话接入ONU，再通过FTTH接入IP PBX（网络电话程控交换机）。

IPTV系统：各个房间IPTV机顶盒或定制智能电视机接入ONU（如果采用夏普商用电视机或创维工程电视机，可无需配机顶盒），再通过FTTH接入秒开酒店互动电视服务器（提供电视直播和视频点播），直播节目源通过网络获取（酒店互动电视服务器需独立上网，并保证一点带宽），提供网络视频点播，光纤布线方案分享。

客房WIFI：采用ONU自带WIFI上网。

公共区域WIFI：无线AP接入ONU（小区域可直接使用ONU自带WIFI）。

监控：摄像头接入ONU（可与无线AP共享一台ONU）2. 网络设备二．中型酒店光纤布线方案（酒店房间小于200间）1. 光纤布线方案网络拓扑图如下：说明：机房到各房间以及各信息接入点全部采用光纤连接，机房端采用标准OLT设备，终端采用秒开ONU。

宽带：通过FTTH+LAN的方式，直连到每个房间，每个房间一个宽带账号，将宽带账号设置在ONU上即可连接互联网。

电话：各个房间电话接入ONU，再通过FTTH接入IP PBX（网络电话程控交换机）。

IPTV系统：各个房间IPTV机顶盒或定制智能电视机接入ONU（如果采用夏普商用电视机或创维工程电视机，可无需配机顶盒），再通过FTTH接入秒开酒店互动电视服务器（提供电视直播和视频点播），直播源通过网络或第三方设备获取，建议额外建立视频点播服务器（VOD），提供芒果TV正版片源本地播放。

客房WIFI：采用ONU自带WIFI上网。

公共区域WIFI：无线AP接入ONU（小区域可直接使用ONU自带WIFI）。

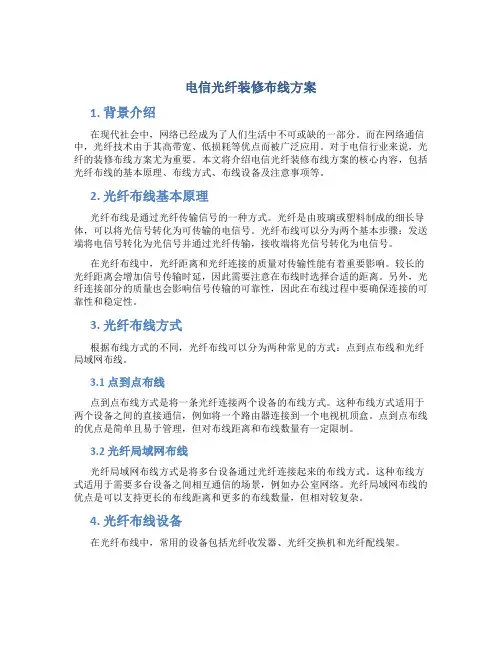

电信光纤装修布线方案1. 背景介绍在现代社会中，网络已经成为了人们生活中不可或缺的一部分。

而在网络通信中，光纤技术由于其高带宽、低损耗等优点而被广泛应用。

对于电信行业来说，光纤的装修布线方案尤为重要。

本文将介绍电信光纤装修布线方案的核心内容，包括光纤布线的基本原理、布线方式、布线设备及注意事项等。

2. 光纤布线基本原理光纤布线是通过光纤传输信号的一种方式。

光纤是由玻璃或塑料制成的细长导体，可以将光信号转化为可传输的电信号。

光纤布线可以分为两个基本步骤：发送端将电信号转化为光信号并通过光纤传输，接收端将光信号转化为电信号。

在光纤布线中，光纤距离和光纤连接的质量对传输性能有着重要影响。

较长的光纤距离会增加信号传输时延，因此需要注意在布线时选择合适的距离。

另外，光纤连接部分的质量也会影响信号传输的可靠性，因此在布线过程中要确保连接的可靠性和稳定性。

3. 光纤布线方式根据布线方式的不同，光纤布线可以分为两种常见的方式：点到点布线和光纤局域网布线。

3.1 点到点布线点到点布线方式是将一条光纤连接两个设备的布线方式。

这种布线方式适用于两个设备之间的直接通信，例如将一个路由器连接到一个电视机顶盒。

点到点布线的优点是简单且易于管理，但对布线距离和布线数量有一定限制。

3.2 光纤局域网布线光纤局域网布线方式是将多台设备通过光纤连接起来的布线方式。

这种布线方式适用于需要多台设备之间相互通信的场景，例如办公室网络。

光纤局域网布线的优点是可以支持更长的布线距离和更多的布线数量，但相对较复杂。

4. 光纤布线设备在光纤布线中，常用的设备包括光纤收发器、光纤交换机和光纤配线架。

4.1 光纤收发器光纤收发器用于将电信号转化为光信号，并通过光纤进行传输。

光纤收发器通常有不同的接口，可以适配不同类型的光纤。

4.2 光纤交换机光纤交换机用于将多条光纤连接起来，并实现设备之间的通信。

光纤交换机通常具有多个光纤端口和网络端口，可以实现设备之间的高效数据传输。

光纤布线的施工方案光纤布线的施工方案光纤布线是一种高速、稳定、可靠的网络传输方式，被广泛应用于各种场合，包括数据中心、企业办公楼、住宅小区等。

为确保光纤布线的施工质量和效果，下面是一份光纤布线的施工方案。

一、施工前准备阶段1. 确定布线需求：根据布线区域、传输距离和带宽需求等因素，确定所需的光纤种类和规格。

2. 维护工作区域：确保施工现场的安全和整洁，清理杂物和碎屑，防止影响施工进程。

3. 准备工具和材料：准备需要使用的工具和材料，包括光纤、光纤接头、光纤连接器、机架、光纤跳线等。

二、光纤布线施工阶段1. 线路规划：根据布线需求和场景要求，设计合理的光纤布线路径和走向，并标记出所需的各个接入点和设备位置。

2. 准备光缆：根据线路规划，切割和连接光缆，确保连接的光纤接头质量良好。

3. 固定光缆：根据布线路径，使用固定夹将光缆固定在墙壁或管道上，保证光缆处于正确的走向和位置。

4. 完善连接：根据线路规划，进行光纤接头的连接和光纤连接器的安装，确保连接的稳定可靠。

5. 线束整理：整理光缆和光纤连接器，保持整齐有序，避免交叉和混乱，方便日后维护和升级。

6. 线缆测试：使用光纤测试仪对布线连接进行测试，确保传输质量和性能满足要求。

三、施工后的收尾工作1. 清理现场：清理施工现场，清除杂物和工具，保持环境整洁。

2. 做好文档和标记：记录光纤布线的相关信息，包括线路图、测试报告和光纤标记等，方便日后维护和跟踪。

3. 培训和交接：对用户进行培训和指导，介绍布线的使用和维护方法，并进行施工的交接工作。

4. 维护计划：制定光纤布线的维护计划，包括定期检查、清洁和测试，确保网络的稳定性和可靠性。

光纤布线的施工方案要根据具体场景和需求进行调整和优化，确保光纤布线的质量和性能达到最佳状态。

在施工过程中，要严格按照相关规范和标准进行操作，保证施工质量和安全。

同时，光纤布线施工后的维护和管理同样重要，要定期检查和维护，及时处理故障和问题，保障网络的正常运行。
