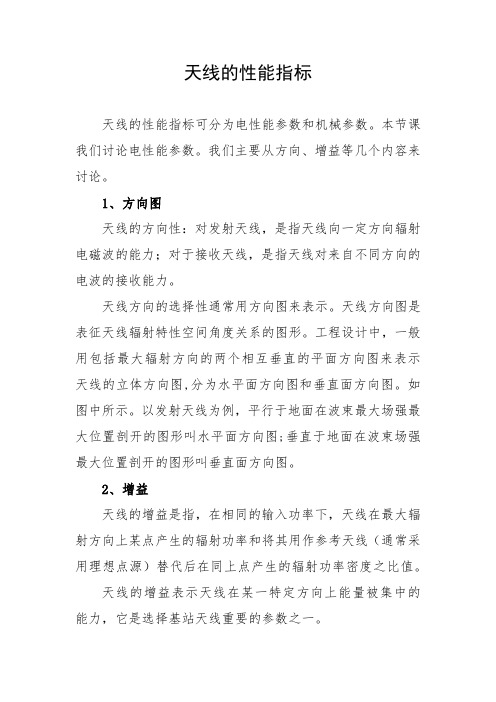

天线的性能指标天线的性能指标可分为电性能参数和机械参数。

本节课我们讨论电性能参数。

我们主要从方向、增益等几个内容来讨论。

1、方向图天线的方向性：对发射天线，是指天线向一定方向辐射电磁波的能力；对于接收天线，是指天线对来自不同方向的电波的接收能力。

天线方向的选择性通常用方向图来表示。

天线方向图是表征天线辐射特性空间角度关系的图形。

工程设计中，一般用包括最大辐射方向的两个相互垂直的平面方向图来表示天线的立体方向图,分为水平面方向图和垂直面方向图。

如图中所示。

以发射天线为例，平行于地面在波束最大场强最大位置剖开的图形叫水平面方向图;垂直于地面在波束场强最大位置剖开的图形叫垂直面方向图。

2、增益天线的增益是指，在相同的输入功率下，天线在最大辐射方向上某点产生的辐射功率和将其用作参考天线（通常采用理想点源）替代后在同上点产生的辐射功率密度之比值。

天线的增益表示天线在某一特定方向上能量被集中的能力，它是选择基站天线重要的参数之一。

另外，表示天线增益的参数有dBd和dBi。

对于参考天线为各向同性天线，增益用dBi表示；对于参考天线为半波振子天线，增益用dBd表示。

由于半波振子天线本身有2.14dBi的增益，所以0dBd=2.14dBi。

相同的条件下，天线增益越高，方向性越好，能量越集中，波瓣越窄。

3、波束宽度在方向图中，通常都有两个瓣或多个瓣。

其中最大的瓣称为主瓣，其余的瓣称为副瓣。

在天线辐射功率分布在主瓣最大值的两侧，功率强度下降到最大值的一半(场强下降到最大值的0.707倍，3dB衰耗)的两个方向的夹角称为波束宽度，表征了天线在指定方向上辐射功率的集中程度。

波束宽带又称为半功率（角）波束宽带或3dB波束宽度。

如图中所示，水平面的半功率波束宽度叫水平面波束宽度；垂直面的半功率波束宽度叫垂直波束宽度。

主瓣波束宽度越窄，方向性越好，抗干扰能力越强。

4、前后比天线方向图中，前后瓣最大电平之比称为前后比。

前后比值越大，天线定向接收性能就越好。

天线系数的计算公式天线系数是用于描述天线性能的一个重要指标。

它反映了天线在接收和发送无线电信号时的效率和方向性。

天线系数的计算公式是通过天线的增益和辐射功率之间的关系来得出的。

天线系数的计算公式为：天线系数= （天线的辐射功率）/ （输入电功率）。

在这个公式中，天线的辐射功率是指天线向空间辐射的功率，而输入电功率是指输入到天线的电功率。

通过这个公式，我们可以得到天线的系数，从而评估天线的性能。

天线系数的数值通常是一个大于1的正数。

当天线系数大于1时，表示天线的辐射功率大于输入电功率，说明天线具有较好的辐射效率。

反之，当天线系数小于1时，表示天线的辐射功率小于输入电功率，说明天线的辐射效率较低。

天线系数的计算需要知道天线的增益和辐射功率。

天线的增益是指天线辐射功率与理想点源天线辐射功率之比。

而天线的辐射功率是指天线向空间辐射的总功率。

天线的增益可以通过实验或计算得到。

实验方法通常是使用天线测试仪器进行测量，将天线放置在特定位置，然后测量接收到的信号强度，再与理想点源天线进行比较，得到增益值。

计算方法则是通过天线的结构参数和电磁理论进行计算，得到增益值。

天线的辐射功率可以通过天线的功率密度和辐射方向性计算得到。

天线的功率密度是指单位面积上的辐射功率，而辐射方向性是指天线在不同方向上辐射功率的分布情况。

通过对天线的功率密度和辐射方向性进行积分计算，可以得到天线的辐射功率。

天线系数的计算公式是通过以上的参数进行计算得到的。

它是评估天线性能的重要指标之一。

通过计算天线系数，我们可以了解天线的辐射效率和方向性，从而选择合适的天线用于不同的应用场景。

天线系数是一个重要的天线性能指标，可以通过天线的增益和辐射功率计算得到。

它反映了天线的辐射效率和方向性，对于无线通信和雷达等领域的应用非常重要。

通过计算天线系数，我们可以选择合适的天线，提高通信质量和系统性能。

天线的主要性能指标1、方向图：天线方向图是表征天线辐射特性空间角度关系的图形。

以发射天线为例，从不同角度方向辐射出去的功率或场强形成的图形。

一般地，用包括最大辐射方向的两个相互垂直的平面方向图来表示天线的立体方向图，分为水平面方向图和垂直面方向图。

平行于地面在波束最大场强最大位置剖开的图形叫水平面方向图；垂直于地面在波束场强最大位置剖开的图形叫垂直面方向图。

描述天线辐射特性的另一重要参数半功率宽度，在天线辐射功率分布在主瓣最大值的两侧，功率强度下降到最大值的一半（场强下降到最大值的0.707倍，3dB衰耗）的两个方向的夹角，表征了天线在指定方向上辐射功率的集中程度。

一般地，GSM定向基站水平面半功率波瓣宽度为65°，在120°的小区边沿，天线辐射功率要比最大辐射方向上低9-10dB。

2、方向性参数不同的天线有不同的方向图，为表示它们集中辐射的程度，方向图的尖锐程度，我们引入方向性参数。

理想的点源天线辐射没有方向性，在各方向上辐射强度相等，方向是个球体。

我们以理想的点源天线作为标准与实际天线进行比较，在相同的辐射功率某天线产生于某点的电场强度平方E2与理想的点源天线在同一点产生的电场强度的平方E02的比值称为该点的方向性参数D=E2/E02。

3、天线增益增益和方向性系数同是表征辐射功率集中程度的参数，但两者又不尽相同。

增益是在同一输出功率条件下加以讨论的，方向性系数是在同一辐射功率条件下加以讨论的。

由于天线各方向的辐射强度并不相等，天线的方向性系数和增益随着观察点的不同而变化，但其变化趋势是一致的。

一般地，在实际应用中，取最大辐射方向的方向性系数和增益作为天线的方向性系数和增益。

另外，表征天线增益的参数有dBd和dBi。

DBi是相对于点源天线的增益，在各方向的辐射是均匀的；dBd相对于对称阵子天线的增益dBi=dBd+2.15。

相同的条件下，增益越高，电波传播的距离越远。

4、入阻输入阻抗输抗是指天线在工作频段的高频阻抗，即馈电点的高频电压与高频电流的比值，可用矢量网络测试分析仪测量，其直流阻抗为0Ω。

天线的主要技术指标天线是用于发送和接收电磁波的装置，它在无线通信、雷达、无线电电视和卫星通信等领域中起着关键作用。

天线的性能取决于一系列的技术指标，下面是一些主要的技术指标及其解释：1. 增益(Gain)天线的增益是指天线沿一些特定方向的辐射强度相对于理想的点源天线的辐射强度的增加量。

增益通常以分贝（dB）为单位表示。

增益越大，天线在特定方向上的辐射和接收效果越好。

2. 方向性(Directivity)方向性是天线在特定方向上辐射或接收电磁波的能力。

具有高方向性的天线能够更好地定向发送或接收信号，减少信号的散失。

3. 前后比(Front-to-Back Ratio)前后比是指天线在前方与后方的辐射强度之比。

高的前后比表示天线在前方的辐射强度较高，而在后方的辐射强度较低。

4. 驻波比(Standing Wave Ratio, SWR)驻波比是指天线输入端与输出端之间的匹配程度。

SWR值越小，表示天线负载和信号发生器之间的匹配越好，信号的传输效率越高。

5. 带宽(Bandwidth)带宽是指天线能够有效工作的频率范围。

带宽越宽，天线能够工作的频率范围就越广，能够发送或接收不同频率的信号。

6. 前向波束宽度(Forward Beamwidth)前向波束宽度是指天线在辐射方向上的角度范围。

辐射范围越窄，波束越集中，增强了天线的方向性。

7. 侧向波束宽度(Sidelobe Level)侧向波束宽度是指天线在辐射方向之外的角度范围内的辐射强度。

低的侧向波束宽度表示天线的辐射主要集中在主波束上，减少了对其他方向的干扰。

8. 阻抗(Impedance)阻抗是指天线输入端对于信号源的阻力。

天线的输入阻抗需要和信号源的输出阻抗匹配，以达到最大效率的信号传输。

9. 析波效率(Radiation Efficiency)析波效率是指天线将输入功率转化为辐射功率的能力。

较高的析波效率意味着更多的输入功率被转换为辐射，减少了能量的损失。

天线发射和接收性能指标一、天线效率天线效率和架设天线的导体材质、天线形状、工作频率、天线长度、天线架设高度有关。

1、天线材质尽量选择导电性能好、电阻率低的金属材料，如银、铜、铝等。

由于银线材的成本太高，所以实际应用中最好选择电工纯铜线.由铜矿石冶炼后，除去杂质，尤其要减少氧化物，再通过电解后得到电解铜，然后拉成丝。

这种电工纯铜的杂质少，电阻率很低。

一些正规国营电线厂生产的电线和漆包线都属于这类线材。

现在市场上还常常见到一些乡镇企业或个体户用回收的废旧铜冶炼后（再生铜）生产的电线，这种铜线材所含杂质较多，电阻率也较大，如果用这种线材制做天线时，天线的效果不会很好，往往还会增大接收时的白噪声，不利于弱信号的接收。

用各种线材制作天线时，截面大的线材接收效果好于截面小的线材。

由于高频信号的集肤效应，同样截面时，多股线材的接收效果好于单股线材。

铝材料一般在制作八木天线时用的较多。

2、天线的形状为了提高天线的效率，往往在不同波段采用不同形状的天线，LW 段以长线天线为主，MW段以长线天线和环状天线为主，SW段以长线天线、偶极天线和八木天线为主，FM段和V/U波段以八木天线和鞭状天线为主，800M以上的微波段以板状天线和抛物面天线为主。

3、工作频率工作于不同频率的天线，其效率也是不同的，天线的效率一般都随工作频率的提高而增加，高频天线的效率一般都高于低频天线。

有资料表明：长波天线的效率为10%—40%，中波天线的效率为70%—80%，短波天线的效率为90%—95%，超短波（FM、V、U）和微波天线的效率为95%—99%。

4、天线的长度当天线的有效长度接近其工作频率半波（1/2波长）的正整数倍时，天线的效率较高，若这个倍数增加时，天线的效率还会进一步提高，但波长数（天线长度）的增加与效率的提高不是成正比关系。

环型天线的直径增加时，天线效率会提高，环型天线的圈数增加时，天线的效率也会进一步提高。

抛物面天线的直径增加时，天线效率的提高会更明显。

天线的主要性能指标天线是无线通信系统中的重要组成部分，它的性能直接影响到通信系统的稳定性、可靠性和性能。

天线的主要性能指标可以分为以下几个方面。

1.频率范围：天线的频率范围是指天线能够工作的频率范围。

不同的无线通信系统需要不同的频率范围，因此天线的频率范围应该能够覆盖所需的频率范围。

2.增益：天线的增益是指天线在特定方向上相对于理想同轴电缆天线的功率增加量。

增益越高，天线的接收和发射效果就越好。

增益与天线的指向性有关，指向性越高，增益越高。

3.方向性：天线的方向性是指天线在空间范围内辐射和接收电磁信号的特性。

天线的方向性可以通过天线的辐射图来表示，主要包括主瓣方向和边瓣。

4.波束宽度：波束宽度是指天线主瓣的宽度，也可以理解为天线对信号的接收和发送的方向选择性。

波束宽度越小，方向选择性越好，但覆盖范围也会减小。

5.阻抗匹配：天线的阻抗匹配是指天线的输入阻抗与馈线的阻抗保持一致。

阻抗匹配不好会导致信号的反射和损耗，影响信号的传输质量。

6.驻波比：驻波比是指天线输入端口处的反射波和传输波之比。

驻波比越小，说明天线的阻抗匹配越好，信号的传输质量越好。

7.前后比：前后比是指天线在其中一方向上的辐射功率与在反方向上的辐射功率之比。

前后比越大，说明天线的方向性越好，信号的传输干扰越小。

8.极化方式：天线的极化方式有垂直极化、水平极化、圆极化等。

天线的极化方式应与无线通信系统的极化方式一致，以保证信号的传输效果。

9.环境适应性：天线的环境适应性是指天线在不同的环境条件下的性能表现。

例如，天线在恶劣天气条件下的性能是否稳定，是否受到周围物体的干扰等。

10.承载能力：承载能力是指天线能够承受的最大功率。

天线的承载能力应该能够满足无线通信系统所需的功率要求，以确保天线的稳定运行。

总之，天线的性能指标决定了它在无线通信系统中的适用性和性能表现。

无论是接收还是发射信号，在选购天线时，需要根据具体的应用需求，选择适合的天线，并通过合理的安装和调试，实现最佳的通信效果。

天线的五个基本参数
1 关于天线的五个基本参数
天线作为无线通讯的核心技术受到各路观众的广泛关注，五个主
要的 parametric 参数是天线特性的重要参考指标，包括增益、驻波比、半功率角、垂直波束宽度和水平波束宽度。

1 增益
增益(也被称为功率增益)是衡量天线收发能力的重要性能指标，
多用来衡量天线的信号增益真实性，一般越大表示接收和发射信号能
力越强。

一个常见单位是dBi，它是相对于理想天线的增益。

2 驻波比
驻波比是衡量天线稳定性的重要指标，表示通过某一频率的有功
功率与负载的比例，驻波比越高，表示天线稳定性越强。

3 半功率角
半功率角是衡量天线波束宽度的重要指标，是指在半功率容量点
(3dB点)处，天线发出和接收能量线与光轴之间夹角，这个角度越小，表示天线空间分布越集中，优度越高。

4 垂直波束宽度
垂直波束宽度是指一条水平线上，从天线输出的重要能量路径两
头向垂直方向投射的角度。

它受到天线结构的影响很大，我们一般认
为越窄的波束宽度，表示发射的范围越窄，表示天线的利用效率越高。

5 水平波束宽度
水平波束宽度是指一条垂直线上，从天线输出的重要能量路径两头向水平方向投射的角度，是衡量天线射向性的重要指标。

天线的水平波束宽度越窄，表示波束能量线对水平方向的散射越少，传输效率越高。

总之，增益、驻波比、半功率角、垂直波束宽度和水平波束宽度都是专业从事无线通信设计必备的参数，这五个参数从不同的角度反映了天线的性能，所有的参数都应该按照项目特点来进行综合评估。

Kymeta天线指标1. 简介Kymeta是一家专注于开发和提供卫星通信解决方案的公司。

他们的核心产品是一种革命性的天线技术，能够提供高性能的卫星通信能力。

本文将介绍Kymeta天线的指标，包括性能指标和技术参数。

2. 性能指标2.1 增益天线的增益是衡量其辐射效率的重要指标。

增益越高，天线的辐射功率越强，信号传输距离越远。

Kymeta天线采用的是相控阵技术，能够实现电子扫描和波束形成，从而提高增益和覆盖范围。

根据实际应用需求，Kymeta天线的增益可以根据需求进行调整。

2.2 频率范围Kymeta天线的频率范围是指其能够接收和发送信号的频率范围。

不同的应用场景和卫星通信系统需要不同的频率范围。

Kymeta天线能够支持多种频段的通信，包括C频段、Ku频段、Ka频段等。

这使得Kymeta天线具备了广泛的适用性，可以满足各种不同的通信需求。

2.3 极化天线的极化方式是指电磁波传播时的振动方向。

常见的极化方式有水平极化和垂直极化。

Kymeta天线采用的是可调极化技术，可以根据实际需求进行调整。

这种灵活性使得Kymeta天线能够适应不同的通信环境和要求。

2.4 效率天线的效率是指其将输入功率转化为辐射功率的能力。

高效率的天线能够最大程度地减少能量损耗，提高信号传输的可靠性和稳定性。

Kymeta天线具有高效率的特点，能够提供稳定、可靠的卫星通信服务。

2.5 覆盖范围天线的覆盖范围是指其能够覆盖的空间范围。

Kymeta天线采用的相控阵技术可以实现电子扫描和波束形成，从而实现对特定区域的精确覆盖。

这种灵活的覆盖能力使得Kymeta天线能够满足不同应用场景的需求，包括陆地、海洋和航空等领域。

3. 技术参数3.1 天线尺寸Kymeta天线的尺寸是指其物理外形的大小。

相对于传统的卫星天线，Kymeta天线采用了平面结构，具有更小的尺寸和更轻的重量。

这使得Kymeta天线更加便携和易于安装，可以在各种场景中灵活应用。

wifi天线指标要求
WiFi天线的指标要求主要包括以下几个方面：
1.增益：天线的增益是衡量其接收和发射能力的重要指标。

增益越高，天线对信号的敏感
度越好，能够提高无线通信的覆盖范围和数据传输速率。

2.辐射图案：辐射图案描述了天线在不同方向上的辐射强度分布。

对于WiFi天线，通常
需要全向辐射天线以实现室内环境的全方位覆盖，而对于室外环境或需要远距离传输的场景，定向辐射天线更为适用，因为它们在特定方向上具有较高的辐射强度。

3.辐射效率：天线的辐射效率是衡量其能量转换效率的指标，即辐射功率与输入功率的比
值。

理想情况下，天线的辐射效率应该接近100%，这意味着所有的输入能量都转换为电磁波辐射出去。

然而，实际的天线会因为各种因素（如热损耗、介电损耗等）而产生能量损失。

为了提高天线的辐射效率，需要尽可能增加辐射电阻并降低损耗电阻。

4.特性阻抗：特性阻抗描述了天线在不同频率下的电阻和电抗特性。

理想情况下，天线的
特性阻抗应该与传输系统的阻抗相匹配，以实现高效的能量传输。

这可以通过调整天线的形状、尺寸、工作波长、馈电点以及周围环境等因素来达到。

天线有五个基本参数：方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。

这些参数是衡量天线质量好坏的重要指标。

【天线的方向性】是指天线向一定方向辐射电磁波的能力。

它的这种能力可采用方向图，方向图主瓣的宽度，方向性系数等参数进行描述。

所以方向性是衡量天线优劣的重要因素之一。

天线有了方向性，就能在某种程度上相当于提高发射机或接收机的效率，并使之具有一定的保密性和抗干扰性。

【方向性图】方向性图是表示天线方向性的特性曲线，即天线在各个方向上所具有的发射或接收电磁波能力的图形。

实用天线处在三度几何空间中，所以，它的方向性图应该是个立体图。

在这个立体图中，由于所取的截面不同而有不同的方向性图。

最常用的是水平面内的方向性图（即和大地平行的平面内的方向性图）和垂直面内的方向性图（即垂直于大地的平面内的方向性图）。

有的专业书籍上也称赤道面方向性图或子午面方向性图。

【波瓣宽度】有时也称波束宽度。

系指方向性图的主瓣宽度。

一般是指半功率波瓣宽度。

当L/λ数值不同时，其波瓣宽度也不同。

L/λ比值增加时，方向图越尖锐，但当（L/λ）＞0.5时，除了与振子轴垂直的方向有最大的主瓣外，还可能出现付瓣。

因此，波瓣宽度越小，其方向性越强，保密性也强，干扰邻台的可能性小。

所以，对于超短波，微波等所用的天线，登记主瓣宽度这一指标，是十分重要的。

【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度（即方向性图的尖锐程度）的一个参数。

为了确定定向天线的方向性系数，通常以理想的非定向天线作为比较的标准。

任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下，非定向天线的总辐射功率对该定向天线的总辐射功率之比。

按照上面的定义，由于定向天线在各个方向上的辐射强度不等，故天线的方向性系数也随着观察点的位置而不同，在辐射电场最大的方向，方向性系数也最大。

通常如果不特别指出，就以最大辐射方向的方向性系数作为定向天线的方向性系数。

下面表格中黑色字体是天线常规指标，蓝色字体是衡量每个天线厂家，天线产品性能好坏的指标。

下面列出每种天线特有的指标，没有列出是其它天线通用指标。

双极化天线指标：端口隔离度Isolation （dBi）
交叉极化鉴别率Cross Polar Discrimination（dBi）
全向天线指标：不圆度Poattern Ripple （dBi）
赋形天线指标：第一上副瓣抑制：First Upper Sidelobe Level（dBi）
第一下零深填充：第一下零深填充 First Lower Null Fill （dBi）
和常规天线相比增益会降低。

固定电下倾天线指标：电下倾 Electrical Downtilt （0）电下倾天线增益会降低。

Axial Ratio 这种天线在基站天线中很少用。

双频天线在毫米波频段的天线效率和口径利用率1. 介绍1.1 基本概念双频天线是指能够同时接收和发送两个或多个不同频段信号的天线，其中包括毫米波频段的天线。

毫米波频段通常指30 GHz至300 GHz的频段，属于高频段的一部分。

天线效率和口径利用率是衡量天线性能的两个重要指标。

本文将重点讨论双频天线在毫米波频段的天线效率和口径利用率。

1.2 研究意义天线效率和口径利用率是评估天线性能的重要指标，对于双频天线在毫米波频段的应用具有重要意义。

天线效率是指电磁能量从发射端或接收端传输的效率，较高的天线效率能够提高信号的传输和接收质量。

口径利用率是指天线有效面积与理论有效面积之比，反映了天线在给定频段内的辐射和接收效果。

双频天线在毫米波频段的天线效率和口径利用率对于毫米波通信、雷达、无线传感器网络等应用具有重要参考价值。

2. 双频天线设计原理2.1 天线结构双频天线通常采用复合结构设计，结合不同频段的天线元件来实现多频段的接收和发送功能。

在毫米波频段，常见的天线结构包括微带天线、波导天线、槽天线等。

2.2 天线参数在双频天线设计中，需要考虑的天线参数包括频率带宽、增益、方向性、驻波比、天线效率等。

对于毫米波频段的天线设计，需要特别注意天线效率和口径利用率。

3. 双频天线的天线效率问题3.1 天线效率定义天线效率是指天线辐射或接收的能量与输入或接收到的能量之间的比值，通常用百分比表示。

天线效率越高，天线辐射或接收的能量损耗越小。

3.2 天线效率影响因素双频天线在毫米波频段的天线效率受到多种因素的影响，包括材料损耗、辐射器损耗、结构损耗等。

其中，材料损耗是主要的影响因素之一。

由于毫米波频段的工作波长较短，要求天线材料具有较低的耗散和导电损耗，以减少能量的损失。

3.3 提高天线效率的措施为了提高双频天线在毫米波频段的天线效率，可以采取以下措施：•选择低损耗的材料，如聚合物、复合材料等；•优化天线结构，减少结构损耗；•使用高效的辐射器结构，如微带贴片天线、螺旋天线等。

天线s参数
天线s参数是用于描述天线性能的一组参数，包括反射系数、驻波比、增益、方向性等。

反射系数是指天线传输线输入端反射波与入射波的比值，可以反映天线与传输线匹配程度。

驻波比是指天线输入端反射波与驻波的比值，反映了天线与传输线的匹配程度和输入端口的阻抗。

增益是指天线辐射功率与一个参考天线辐射功率之比，反映了天线的辐射效率和指向性。

方向性是指天线在不同方向上的辐射能力，通常用方向图来描述。

天线s参数是评价天线性能的重要指标，对于设计和应用天线都具有重要的意义。

- 1 -。

天线的驻波比天线是无线电设备中最重要的组成部分之一。

天线的功能是把电信号从无限空间中捕获出来、转换成电信号，并向空间中传播。

在无线电通信中，天线是非常重要的，其性能直接关系到通信链路的质量。

一般来说，天线的性能指标包括天线的辐射效率、阻抗匹配和辐射方向性等。

其中，驻波比是天线性能的一个关键指标，今天我们就来详细了解一下天线的驻波比。

一、驻波比的定义首先，我们来了解一下什么是驻波比。

驻波比（SWR）又称电压驻波比（VSWR），是衡量天线辐射效率及信号传输效率的重要指标。

它是指在天线传输线上反射波和驻波电压的比值。

驻波比越低，表示天线辐射效率越高，信号传输效率也越高。

驻波比是用数字表示的，一般由 1:1、1.5:1、2:1 等来表示。

其中 1:1 表示在天线与传输线间无反射，这是理论上的最佳驻波比。

而 2:1 表示天线与传输线间的反射波电压是输入电压的一半。

在实际的应用中，我们通常将2:1 级别以内的驻波比视为可接受的范围。

二、驻波比的原因那么，驻波比产生的原因是什么呢？驻波比是由于天线与传输线之间阻抗不匹配所引起的。

在天线与传输线连接时，由于介质变化或形状不同，发射波的反射系数与传输线上的反射波的反射系数之间存在阻抗不匹配。

当天线的电阻值与传输线上的特性阻抗值不同时，就会出现反射波，这就会使得天线与传输线之间出现驻波现象。

三、驻波比的影响天线的驻波比会对无线电设备的使用产生影响。

具体来说，它会影响以下几个方面：1. 辐射功率：驻波比越高，天线的辐射功率就越低，反之亦然。

2. 系统性能：驻波比高会使系统性能下降，使信号质量变差，影响无线通信的有效距离。

3. 电感变化：一个运行于驻波的天线，当它的阻抗值发生变化时，天线产生的电感就会发生变化。

这也是我们在实践中要求驻波比低的原因之一，较低的驻波比可以减小阻抗变化对天线的影响，提高天线的工作稳定性。

四、如何测量驻波比在实际应用过程中，如何测量天线的驻波比呢？测量驻波比可以使用一个称为驻波表的设备来进行。

天线的指标与结构
天线的指标是指天线的性能参数，常见的指标有增益、方向性、频率范围、驻波比、工作带宽、极化方式等。

1. 增益：天线的增益是指天线在某一方向上辐射或接收的能量相对于参考天线（理想点源天线）的增益。

增益越高表示天线的辐射或接收能力越强。

2. 方向性：天线的方向性是指天线在不同方向上的辐射或接收能力不同。

一般来说，天线的方向性越强，辐射或接收的能量越集中。

3. 频率范围：天线的频率范围是指天线能够工作的频率范围。

不同的天线适用于不同的频率范围。

4. 驻波比：天线的驻波比是指天线输入端的驻波比，用来描述天线输入端的匹配情况。

驻波比越小，表示天线的输入端匹配度越好。

5. 工作带宽：天线的工作带宽是指天线能够正常工作的频率范围。

工作带宽越大，表示天线能够在更广泛的频率范围内工作。

6. 极化方式：天线的极化方式是指天线辐射或接收电磁波时的电场或磁场方向。

常见的极化方式有垂直极化、水平极化、圆极化等。

天线的结构根据不同的应用和工作频率可以有很多种形式，常见的天线结构包括：
1. 线性天线：如半波长天线、全波长天线、偶极子天线等。

2. 短天线：如螺旋天线、贴片天线、微带天线等。

3. 阵列天线：由多个天线元件组成的天线阵列，可以实现更强的方向性和增益。

4. 反射天线：如抛物面天线、开口天线等，通过反射面来增强辐射或接收能力。

5. 微波天线：如波导天线、开槽天线等，适用于高频率和微波频段的应用。

不同的天线结构适用于不同的应用场景和工作频率，选择适合的天线结构可以提高天线的性能和效果。

天线有五个基本参数：方向性系数、天线效率、增益系数、辐射电阻和天线有效高度。

这些参数是衡量天线质量好坏的重要指标。

【天线的方向性】是指天线向一定方向辐射电磁波的能力。

它的这种能力可采用方向图，方向图主瓣的宽度，方向性系数等参数进行描述。

所以方向性是衡量天线优劣的重要因素之一。

天线有了方向性，就能在某种程度上相当于提高发射机或接收机的效率，并使之具有一定的保密性和抗干扰性。

【方向性图】方向性图是表示天线方向性的特性曲线，即天线在各个方向上所具有的发射或接收电磁波能力的图形。

实用天线处在三度几何空间中，所以，它的方向性图应该是个立体图。

在这个立体图中，由于所取的截面不同而有不同的方向性图。

最常用的是水平面内的方向性图（即和大地平行的平面内的方向性图）和垂直面内的方向性图（即垂直于大地的平面内的方向性图）。

有的专业书籍上也称赤道面方向性图或子午面方向性图。

【波瓣宽度】有时也称波束宽度。

系指方向性图的主瓣宽度。

一般是指半功率波瓣宽度。

当 L/λ数值不同时，其波瓣宽度也不同。

L/λ比值增加时，方向图越尖锐，但当（L/λ）＞0.5时，除了与振子轴垂直的方向有最大的主瓣外，还可能出现付瓣。

因此，波瓣宽度越小，其方向性越强，保密性也强，干扰邻台的可能性小。

所以，对于超短波，微波等所用的天线，登记主瓣宽度这一指标，是十分重要的。

【方向性系数】方向性系数是用来表示天线向某一个方向集中辐射电磁波程度（即方向性图的尖锐程度）的一个参数。

为了确定定向天线的方向性系数，通常以理想的非定向天线作为比较的标准。

任一定向天线的方向性系数是指在接收点产生相等电场强度的条件下，非定向天线的总辐射功率对该定向天线的总辐射功率之比。

按照上面的定义，由于定向天线在各个方向上的辐射强度不等，故天线的方向性系数也随着观察点的位置而不同，在辐射电场最大的方向，方向性系数也最大。

通常如果不特别指出，就以最大辐射方向的方向性系数作为定向天线的方向性系数。

天线测试－MORLAB天线测试指标（OTA）[][][]1. 手机OTA测试指标(有源指标)[]采用大环法(Great circle cut method)，严格执行CTIA(Test Plan for Mobile Station Over the Air Performance,Version2.1)的测试规范。

主要指标如下：[]TRP-Total Radiated Power 总辐射功率[]Peak EIRP-Peak effective Isotropic Radiated Power) 峰值等效全向辐射功率[] Directivity-方向性系数[]Efficiency-效率[]NHPRP-Near Horizon Partial Radiated Power) 接近水平面辐射功率[]TIS-Total isotropic sensitivity 接收灵敏度[]EIS-Effective Isotropic Sensitivity 有效全向接收灵敏度[]NHPIS-Near Horizon Partial Isotropic Sensitivity接近水平面接收灵敏度[][][]2. 天线方向图/增益测试指标(无源指标)[]增益(Gain)、效率(Efficiency)、方向性系数(Directivity)、辐射方向图[][][]3. 智能天线测试指标[]TD-SCDMA智能天线是一个9(8元阵)/7(6元阵)/5(4元阵)，其中一个端口为校准口，其它端口为天线口。

主要测试指标有：[]a.各单元端口驻波比；[]b.校准端口到各单元端口幅度最大偏差；[]c.校准端口到各单元端口相位最大偏差；[]d.各单元端口驻波比；[]e.校准端口驻波比[]f.校准端口到各单元端口的耦合度(dB)[]g.相邻单元端口隔离度(dB)[][]如您需要更多暗室的资料请您发信到以下地址索要：*****************，电话：0755－861302 68[]+1 RD币2007-6-22 17:45:33编辑奖[+1+3+5] 惩[-5] 复精锁shuluan等级：助理工程师文章：46经验：343RD币：141注册：2005-6-14第2楼2007-6-22 17:46:35 编辑奖[+1+3+5] 惩[-5] 删复精锁shuluan等级：助理工程师文章：46经验：3第3楼43RD币：141注册：2 005-6-14。
