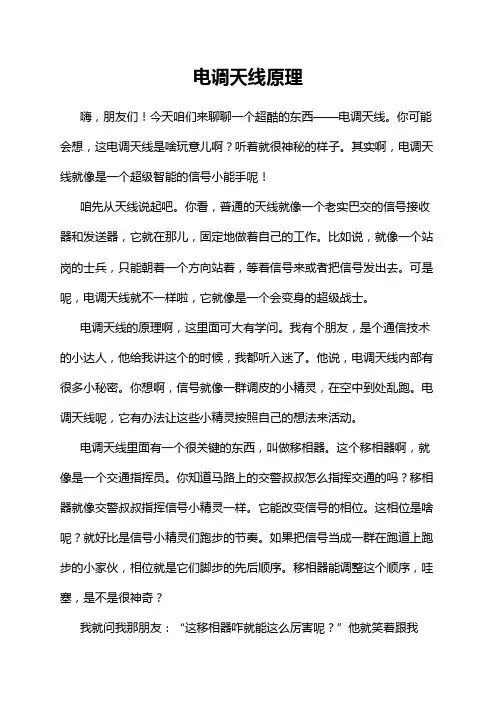

电调天线原理嗨，朋友们！今天咱们来聊聊一个超酷的东西——电调天线。
你可能会想，这电调天线是啥玩意儿啊？听着就很神秘的样子。
其实啊，电调天线就像是一个超级智能的信号小能手呢！咱先从天线说起吧。
你看，普通的天线就像一个老实巴交的信号接收器和发送器，它就在那儿，固定地做着自己的工作。
比如说，就像一个站岗的士兵，只能朝着一个方向站着，等着信号来或者把信号发出去。
可是呢，电调天线就不一样啦，它就像是一个会变身的超级战士。
电调天线的原理啊，这里面可大有学问。
我有个朋友，是个通信技术的小达人，他给我讲这个的时候，我都听入迷了。
他说，电调天线内部有很多小秘密。
你想啊，信号就像一群调皮的小精灵，在空中到处乱跑。
电调天线呢，它有办法让这些小精灵按照自己的想法来活动。
电调天线里面有一个很关键的东西，叫做移相器。
这个移相器啊，就像是一个交通指挥员。
你知道马路上的交警叔叔怎么指挥交通的吗？移相器就像交警叔叔指挥信号小精灵一样。
它能改变信号的相位。
这相位是啥呢？就好比是信号小精灵们跑步的节奏。
如果把信号当成一群在跑道上跑步的小家伙，相位就是它们脚步的先后顺序。
移相器能调整这个顺序，哇塞，是不是很神奇？我就问我那朋友：“这移相器咋就能这么厉害呢？”他就笑着跟我说：“你看啊，这移相器就像是一个魔法盒。
当信号进去的时候，它能根据我们想要的方向，给信号施加魔法，改变它们的相位。
”这时候，我就想象着信号小精灵们走进了移相器这个魔法盒，出来的时候就变成了按照我们想要的节奏跑步的小团队了。
再说说电调天线的电调部分吧。
这电调就像是电调天线的大脑。
它能根据周围的环境和我们的需求，来控制移相器这个交通指挥员。
比如说，当周围有很多障碍物的时候，就像在一个满是高楼大厦的城市里，信号传播会受到影响。
这时候，电调就开始发挥作用了。
它就像一个聪明的指挥官，告诉移相器：“嘿，那边信号被挡住了，咱们得调整一下这些小精灵的跑步方向。
”然后移相器就根据电调的指令，改变信号的相位，让信号能够绕过那些障碍物，顺利地到达目的地。
天线的分析报告1. 引言天线是无线通信系统中至关重要的组成部分。
它能够传输和接收无线信号，并将电能转换为电磁波辐射或从电磁波中提取能量。
在本文档中，我们将对天线进行分析和评估，以了解其性能、特性和应用。
2. 天线的基本原理天线根据其工作原理可以分为两类：发射天线和接收天线。
发射天线将电能转换为电磁波辐射，使其能够传输信号。
接收天线从电磁波中提取能量，并将其转换为电信号。
常见的天线类型包括偶极子天线、喇叭天线、补偿天线等。
3. 天线的参数和特性3.1 增益天线的增益是评估其向特定方向辐射或接收信号能力的参数。
增益越高，天线在特定方向上的信号传输或接收效果越好。
3.2 方向性天线的方向性指其辐射或接收信号的范围和方向。
有些天线是全向的，即在所有方向上都能接收或辐射信号，而其他天线是定向的，只在特定方向上有较强的接收或辐射能力。
3.3 阻抗匹配阻抗匹配是指天线与传输线之间的电阻匹配情况。
阻抗不匹配可能导致信号的反射和损耗。
因此，天线的阻抗特性需要与传输线的阻抗相匹配，以确保信号的有效传输。
3.4 频率响应天线的频率响应是指天线在不同频率下的工作能力。
天线应具备较宽的频率响应范围，以适应不同频率的信号传输和接收需求。
4. 天线的设计和优化天线的设计和优化过程通常涉及有限元仿真和实验验证。
通过仿真软件模拟天线的电磁场分布和性能参数，可以快速评估设计方案的优劣。
实验验证通常通过天线测试台进行，以验证仿真结果的准确性及天线的实际性能。
5. 天线的应用领域天线广泛应用于无线通信、雷达、卫星通信、无线电广播等领域。
不同的应用场景和需求会对天线的性能参数提出不同的要求，因此需要根据具体需求选择合适的天线类型和配置。
6. 总结通过对天线的分析和评估，我们深入了解了天线的基本原理、参数和特性。
天线是实现无线通信的关键部件，其性能和设计优化对整个通信系统的性能和可靠性至关重要。
在未来的发展中，我们可以期待更高性能、更多功能的天线应用于各个领域，推动通信技术的不断进步。
天线测试方法天线测试是指对天线的性能进行评估和验证的过程。
天线测试的目的是为了确保天线在设计和制造过程中能够达到预期的性能指标，以及在实际应用中能够正常工作。
天线测试方法包括天线参数测试、天线辐射测试、天线阻抗测试等多个方面。
下面将分别介绍这些测试方法。
首先，天线参数测试是对天线的基本参数进行测量和评估的过程。
这些参数包括天线的增益、方向性、频率响应、极化特性等。
通过天线参数测试，可以了解天线在不同频段下的性能表现，为天线的设计和优化提供参考。
其次，天线辐射测试是对天线的辐射特性进行评估的过程。
这包括天线的辐射图案、辐射功率、辐射效率等参数的测试。
通过天线辐射测试，可以了解天线在空间中的辐射特性，以及其与周围环境的相互作用。
另外，天线阻抗测试是对天线的输入阻抗进行测量和分析的过程。
天线的输入阻抗对于天线的匹配和功率传输至关重要。
通过天线阻抗测试，可以确定天线的输入阻抗特性，为天线的匹配网络设计和优化提供依据。
除了以上介绍的测试方法外，天线测试还包括天线的耐压测试、耐候性测试等。
这些测试方法可以全面评估天线在不同环境条件下的性能表现，为天线的可靠性和稳定性提供保障。
在进行天线测试时，需要选择合适的测试设备和测试环境。
常用的天线测试设备包括天线分析仪、频谱分析仪、天线辐射室等。
测试环境应尽可能模拟实际应用场景，以确保测试结果的准确性和可靠性。
总之，天线测试是确保天线性能和可靠性的重要手段。
通过合理选择测试方法和设备，可以全面评估天线的性能表现，为天线的设计、制造和应用提供可靠的技术支持。
希望本文介绍的天线测试方法对您有所帮助。

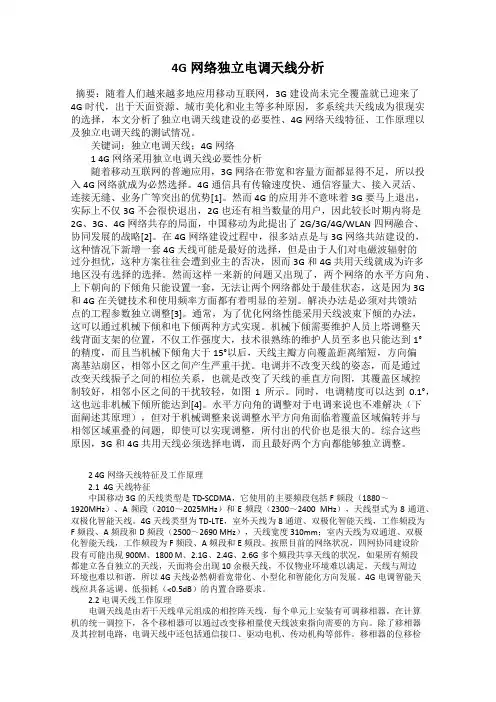

4G网络独立电调天线分析摘要：随着人们越来越多地应用移动互联网，3G建设尚未完全覆盖就已迎来了4G时代，出于天面资源、城市美化和业主等多种原因，多系统共天线成为很现实的选择，本文分析了独立电调天线建设的必要性、4G网络天线特征、工作原理以及独立电调天线的测试情况。
关键词：独立电调天线；4G网络1 4G网络采用独立电调天线必要性分析随着移动互联网的普遍应用，3G网络在带宽和容量方面都显得不足，所以投入4G网络就成为必然选择。
4G通信具有传输速度快、通信容量大、接入灵活、连接无缝、业务广等突出的优势[1]。
然而4G的应用并不意味着3G要马上退出，实际上不仅3G不会很快退出，2G也还有相当数量的用户，因此较长时期内将是2G、3G、4G网络共存的局面，中国移动为此提出了2G/3G/4G/WLAN四网融合、协同发展的战略[2]。
在4G网络建设过程中，很多站点是与3G网络共站建设的，这种情况下新增一套4G天线可能是最好的选择，但是由于人们对电磁波辐射的过分担忧，这种方案往往会遭到业主的否决，因而3G和4G共用天线就成为许多地区没有选择的选择。
然而这样一来新的问题又出现了，两个网络的水平方向角、上下朝向的下倾角只能设置一套，无法让两个网络都处于最佳状态，这是因为3G 和4G在关键技术和使用频率方面都有着明显的差别。
解决办法是必须对共馈站点的工程参数独立调整[3]。
通常，为了优化网络性能采用天线波束下倾的办法，这可以通过机械下倾和电下倾两种方式实现。
机械下倾需要维护人员上塔调整天线背面支架的位置，不仅工作强度大，技术很熟练的维护人员至多也只能达到1°的精度，而且当机械下倾角大于15°以后，天线主瓣方向覆盖距离缩短，方向偏离基站扇区，相邻小区之间产生严重干扰。
电调并不改变天线的姿态，而是通过改变天线振子之间的相位关系，也就是改变了天线的垂直方向图，其覆盖区域控制较好，相邻小区之间的干扰较轻，如图1所示。
天线效率指标
天线效率是指天线将输入的电能转化为辐射出去的电磁波能量的能效。
天线效率是一个重要的性能指标，因为它反映了天线系统在将电信号转换为无线电波时的效率，直接影响通信系统的性能。
以下是一些与天线效率相关的重要指标和概念：
1.天线增益：天线增益是指天线在某个方向上相对于理想全向天
线的辐射功率增益。
增益与效率之间存在一定关系，因为天线
增益越高，一般来说，其效率也越高。
2.辐射效率：辐射效率是指天线将输入的电能转化为辐射电磁波
的比率。
它是天线效率的一个组成部分。
辐射效率可以通过测
量天线辐射功率和输入功率来计算。
3.导电损耗：天线的导电损耗是由于电流在天线导体中产生的电
阻而导致的能量损耗。
这部分损耗会减少天线的效率。
4.辐射损耗：辐射损耗是由于天线辐射电磁波而失去的能量。
高
效的天线应该最大限度地将能量转化为辐射出去的电磁波，而
最小限度地将其损失为其他形式的能量。
5.天线匹配：天线与传输线之间的匹配对效率也有影响。
匹配不
良会导致传输线上的反射损耗，从而降低整个系统的效率。
6.频率范围：天线在设计上通常是为特定的频率范围优化的。
天
线在其设计频率范围内的效率通常更高。
7.设计和制造质量：天线的设计和制造质量也会对效率产生影响。
精密制造和精心设计的天线通常具有较高的效率。
天线效率是设计和评估天线性能时必须考虑的重要指标，特别是在需要高效通信系统中。
高效的天线设计可以提高通信系统的性能，减少能量浪费。

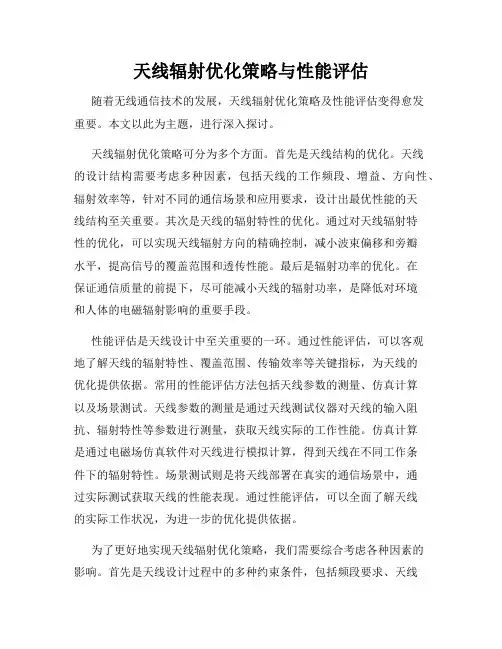

天线辐射优化策略与性能评估随着无线通信技术的发展，天线辐射优化策略及性能评估变得愈发重要。
本文以此为主题，进行深入探讨。
天线辐射优化策略可分为多个方面。
首先是天线结构的优化。
天线的设计结构需要考虑多种因素，包括天线的工作频段、增益、方向性、辐射效率等，针对不同的通信场景和应用要求，设计出最优性能的天线结构至关重要。
其次是天线的辐射特性的优化。
通过对天线辐射特性的优化，可以实现天线辐射方向的精确控制，减小波束偏移和旁瓣水平，提高信号的覆盖范围和透传性能。
最后是辐射功率的优化。
在保证通信质量的前提下，尽可能减小天线的辐射功率，是降低对环境和人体的电磁辐射影响的重要手段。
性能评估是天线设计中至关重要的一环。
通过性能评估，可以客观地了解天线的辐射特性、覆盖范围、传输效率等关键指标，为天线的优化提供依据。
常用的性能评估方法包括天线参数的测量、仿真计算以及场景测试。
天线参数的测量是通过天线测试仪器对天线的输入阻抗、辐射特性等参数进行测量，获取天线实际的工作性能。
仿真计算是通过电磁场仿真软件对天线进行模拟计算，得到天线在不同工作条件下的辐射特性。
场景测试则是将天线部署在真实的通信场景中，通过实际测试获取天线的性能表现。
通过性能评估，可以全面了解天线的实际工作状况，为进一步的优化提供依据。
为了更好地实现天线辐射优化策略，我们需要综合考虑各种因素的影响。
首先是天线设计过程中的多种约束条件，包括频段要求、天线尺寸、工作环境等，需要在这些约束条件下进行综合优化，找到最佳设计方案。
其次是通信场景的多样性，天线在不同的场景下工作性能会有所差异，需要根据具体的应用场景进行定制化的优化。
最后是电磁辐射对环境和人体的影响，需要综合考虑天线辐射功率、波束指向等因素，减小电磁辐射对周围环境和人体的影响。
总之，天线辐射优化策略及性能评估是无线通信技术中的重要环节，通过综合考虑各种因素，实现天线的高效优化和性能评估，可以为无线通信系统的建设和应用提供有力支撑。
一、天线的几个重要参数介绍1.天线的输入阻抗天线的输入阻抗是天线馈电端输入电压与输入电流的比值。
天线与馈线的连接，最佳情形是天线输入阻抗是纯电阻且等于馈线的特性阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频率的变化比较平缓。
天线的匹配工作就是消除天线输入阻抗中的电抗分量，使电阻分量尽可能地接近馈线的特性阻抗。
匹配的优劣一般用四个参数来衡量，即反射系数，行波系数，驻波比和回波损耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。
在我们日常维护中，用的较多的是驻波比和回波损耗。
驻波比：它是行波系数的倒数，其值在1到无穷大之间。
驻波比为1，表示完全匹配；驻波比为无穷大表示全反射，完全失配。
在移动通信系统中，一般要求驻波比小于1.5。
回波损耗：它是反射系数绝对值的倒数，以分贝值表示。
回波损耗的值在0dB的到无穷大之间，回波损耗越大表示匹配越差，回波损耗越大表示匹配越好。
0表示全反射，无穷大表示完全匹配。
在移动通信系统中，一般要求回波损耗大于14dB。
2.天线的极化方式所谓天线的极化，就是指天线辐射时形成的电场强度方向。
当电场强度方向垂直于地面时，此电波就称为垂直极化波；当电场强度方向平行于地面时，此电波就称为水平极化波。
由于电波的特性，决定了水平极化传播的信号在贴近地面时会在大地表面产生极化电流，极化电流因受大地阻抗影响产生热能而使电场信号迅速衰减，而垂直极化方式则不易产生极化电流，从而避免了能量的大幅衰减，保证了信号的有效传播。
因此，在移动通信系统中，一般均采用垂直极化的传播方式。
另外，随着新技术的发展，最近又出现了一种双极化天线。
就其设计思路而言，一般分为垂直与水平极化和±45°极化两种方式，性能上一般后者优于前者，因此目前大部分采用的是±45°极化方式。
双极化天线组合了+45°和-45°两副极化方向相互正交的天线，并同时工作在收发双工模式下，大大节省了每个小区的天线数量；同时由于±45°为正交极化，有效保证了分集接收的良好效果。
对天线进行评估时，需要思考以下几个问题：1.手机主板的长宽尺寸是多少？2.天线采用什么形式？3.天线可用面积多少？天线高度多少？4.天线做在主板的上端还是下端（手机正放）？5.天线周围的环境如何？周围是否有speaker（扬声器）、camera（相机）等？与天线距离如何？6.天线，电子器件离开天线X方向10(低限8)，天线尽量靠壳体侧壁，天线倾斜不得超过5度，PCB天线触点背面不允许有金属。
.硬件建议最好不要采用天线与SIM卡座的距离要大于30MM 电工天线，周围3mm以内不允许布件，6mm 以内不允许布超过2mm高的器件，天线正对的PCB板背面平面方向周围3mm 以内不允许有任何金属件7.机壳环境如何？前框是否金属？电池后盖是否金属？天线附件是否有金属物体，如装饰件等？8.金属接地是否做好了？金属框架接地的位置是否进行过筛选？是否是最佳接地点？9.是否按照排除法，找到了干扰源？10.弹片压缩后,接触点与天线金属纸是否在中心?长边偏移:1.0MM;短边偏移:0.3MM在手机天线的调试过程中,总结出了以下几个建议：1.点测，看传导功率和传导灵敏度是否正常。
在馈点上焊一根较长的焊锡丝，拉出机壳。
换句话说，相当于引一根外置天线，这样不受机壳内部环境的影响。
然后在2D测试的时候，不停地一点一点剪短焊锡丝，不停地在综测仪上查看相应的2D 动态测试结果。
如果数据可以做的很好，说明传导是完全正常的，天线性能是受环境影响而变差的。
如果不能，说明传导做的不好，天线本身性能就做不上来。
2.天线的技术指标是什么？人头手?3D的TRP&TIS;2D的TX power&Sensitivity;3.弹片压缩后,接触点与天线金属纸是否在中心?长边偏移:1.0MM;短边偏移:0.3MM.不得4.手机前框是金属，需要去找接地点，而且这个接地点是要选择，不同的接地点对于性能的影响是很大的。
5.电池后盖也要考虑是否要接地（这个不是一定的，要通过实验确定），选择接地点，找出最佳位置。
手机天线评估调试注意事项1.理论知识的掌握：了解天线的基本原理和工作机制，以及手机天线设计的相关知识。
理解手机天线的特性和参数对信号传输质量的影响。
2.测量设备和软件的准备：选择合适的测量设备和软件，如天线分析仪、信号发生器、频谱分析仪等，以及相应的测试软件。
确保设备和软件的正常运行，准备好相应的校准工具。
3.测量环境的准备：选择合适的测量环境，避免有干扰源的地方，如电磁干扰较大的地方、金属结构较多的地方等。
确保测量环境的稳定性和一致性。
4.测试流程的规范：制定详细的测试流程和标准，包括测试的频段、功率水平、测量点的选择等。
确保测试的准确性和可重复性。
5.天线参数的测量：对手机天线的重要参数进行测量，包括增益、方向性、辐射功率、驻波比等。
根据测量结果进行分析和评估，找出问题并进行调整。
6.天线性能的评估：评估手机天线的性能，包括接收灵敏度、发送功率、覆盖范围等。
通过实际测试和样机试用，评估手机在不同环境和使用场景下的信号质量。
7.优化和调整：根据评估结果，对天线进行优化和调整，如调整天线的结构、位置和尺寸等。
通过反复测试和调整，提高手机天线的性能和可靠性。
8.数据分析和报告撰写：对测试得到的数据进行分析和处理，生成相应的测试报告。
报告应包括测试流程、测量结果、问题分析和解决方案等内容，为下一步的优化工作提供参考。
9.测试结果的验证：对优化后的手机天线进行再次测试和验证，确保优化效果的可靠性和稳定性。
验证结果应与之前的评估结果进行对比，评估优化效果的可行性和有效性。
10.不断学习和更新知识：天线技术和手机通信技术都在不断发展和更新，保持学习和掌握最新的知识和技术，不断提高自己的能力和水平。
以上是手机天线评估调试的注意事项，通过严格的测试和评估，可以提高手机天线的性能和可靠性，提升手机用户的使用体验。
手机天线评估手机天线是手机通信的关键部件之一，它直接影响着手机的信号接收和发送质量。
在市场上有各种不同类型的手机天线，如内置天线、外置天线、陶瓷天线等。
本文将对手机天线的性能进行评估，并分析其在不同情况下的表现和优缺点。
首先，我们来评估手机天线在不同信号环境下的表现。
在信号强度较弱的地方，如地下室或深山中，各种手机天线普遍存在信号接收困难的问题。
而一些高端手机采用了多个内置天线或外置天线，能够更好地接收信号，提高通信质量。
同时，一些手机天线还具有增强信号的功能，通过改变天线结构或增加信号放大器等技术手段，有效扩大了信号接收范围。
其次，我们来评估手机天线在人为干扰下的表现。
人为干扰包括手持手机时对天线的遮挡以及与其他电子产品的干扰等。
对于手持手机时的天线遮挡问题，外置天线相对于内置天线有一定的优势。
因为外置天线通常会设计在手机的上部或背面，减少了手持时对天线的遮挡。
同时，一些手机还采用了多天线设计，进一步改善了天线遮挡问题。
而与其他电子产品的干扰方面，一些手机天线采用了屏蔽技术，减少了与其他电子产品的电磁干扰，提高了通信品质。
再次，我们来评估手机天线在移动状态下的表现。
在移动时，手机天线可能会因方向和位置改变而导致信号质量的波动。
一些手机采用了自动切换天线的技术，根据接收到的信号自动切换最佳的天线，确保信号的稳定和连续。
而一些手机天线还采用了自动调整天线结构的技术，根据位置和移动速度等参数自动调整天线的方向和姿态，提高了通信的可靠性和质量。
最后，我们来综合评估手机天线的优缺点。
手机天线作为手机通信的重要组成部分，其性能直接影响着电话通话、网络连接和数据传输等功能。
优秀的手机天线能够提供稳定、高质量的信号接收和发送。
然而，天线的设计和制造成本较高，也会占据手机内部的空间。
此外，手机天线还受到环境干扰和用户操作等因素的影响，可能出现信号中断或质量下降等情况。
综上所述，手机天线是手机通信的重要组成部分，其性能直接影响了手机的信号接收和发送质量。
通信基站天线性能评估与选择指南随着通信技术的不断发展，通信基站天线作为通信系统的重要组成部分，其性能评估与选择变得尤为重要。
本文旨在提供一份通信基站天线性能评估与选择的指南，帮助读者了解如何评估和选择适合其需求的天线。
一、基本概述通信基站天线承担着将无线信号从基站传输到用户设备或从用户设备传输回基站的重要任务。
其性能直接影响到通信系统的覆盖范围、信号质量和网络容量等方面。
因此，在选择通信基站天线时，需要考虑多种因素。
二、性能评估指标1. 频段覆盖：天线应能覆盖所需的通信频段，以满足不同技术标准和频段的要求。
2. 增益和方向性：天线的增益和方向性直接影响到信号的传输距离和覆盖范围，需要根据具体场景选择合适的增益和方向性。
3. 驻波比：驻波比反映了天线与传输线之间的匹配程度，较低的驻波比意味着更高的信号传输效率。
4. 极化方式：天线的极化方式应与系统要求相匹配，常见的极化方式包括垂直极化和水平极化。
5. 天线效率：天线效率直接影响到信号的传输损耗，应尽量选择效率较高的天线。
三、选择指南1. 确定需求：首先需要明确通信系统的需求，包括覆盖范围、信号质量要求和频段等。
2. 选择合适的类型：根据需求选择合适的天线类型，例如定向天线、全向天线或扇形天线等。
3. 评估性能指标：针对所选类型的天线，评估其性能指标，包括频段覆盖、增益、驻波比等。
4. 考虑场景特点：考虑通信场景的特点，包括地形、建筑物和信号干扰等因素，选择适合的天线方向和极化方式。
5. 价格和供应商：考虑天线的价格和供应商的信誉度，选择性价比较高的产品。
四、案例分析以某城市通信网络升级为例，根据城市的地形和建筑物分布，选择了具有较高增益和定向性的扇形天线，通过实测数据验证了其覆盖范围和信号质量满足了城市通信需求。
五、总结与展望通信基站天线的性能评估与选择是通信系统建设中的重要环节，需要综合考虑多种因素。
随着通信技术的不断发展，相信未来会有更多高性能的天线产品涌现，为通信系统的建设提供更好的支持。
华塘路四频电调天线（广州桑瑞）测试【第二次】一、测试背景介绍南京市铁塔公司在溧水华塘路基站安装四频电调天线（广州桑瑞），通过一副多频电调天线，同时接入三家运营商的LTE网络。
拟通过本次测试，让运营商初步了解此天线，并评估该天线的覆盖效果和质量是否能够满足运营商的网络质量需求。
该基站天线挂高40米（二层平台），垂直波瓣8°，下倾角7°（机械3+电下4），根据计算，其主瓣覆盖范围325米，上半功率点覆盖范围763米。
按照华塘路和周边基站900米站间距的单扇区覆盖范围550米标准，该天线能够有效满足基站信号覆盖。
计算过程见图1。
图1 凯瑟琳公式计算二、现场测试网络制式及频段移动LTE 下行1880-1900Mhz 上行1900-1920Mhz电信LTE 下行1860-1875Mhz 上行1765-1880Mhz联通LTE 下行1840-1860Mhz 上行1750-1770Mhz※因移动D频段较高，干扰概率低，故选取F频段进行测试※因电信和联通的频点接近，网络干扰重点测试电信和联通的相互干扰三、整体测试方案本次华塘路多频电调测试，现场选取一个扇区，对该扇区天线的覆盖、性能及背瓣外泄进行测试，以评估天线能否满足运营商的覆盖要求和使用要求。
主要测试项目见表1，DT和CQT的路线及定点见图2。
表1 测试项目与目标近点中点远点图2 现场DT路线和CQT定点位置四、现场测试(一)覆盖测试项目现场选取华塘路基站的2扇的覆盖区域，结合现场道路情况进行开车DT，DT的范围包含从该基站0°到180°的整个方向。
DT测试取值以2扇区120°为中轴，向南、向北各偏35°，合计70°范围作为天线的有效覆盖范围进行数据统计（天线水平波瓣65°）。
首先为各自网络独立开启时，进行覆盖测试。
测试RSRP的分布如图3。
电信联通移动图3 各运营商网络独立开启DT测试路线的覆盖率情况如表2，在设定覆盖区域内，多频天线的覆盖满足运营商的覆盖要求。
电调基站天线技术参数电调基站天线的技术参数主要包括以下几个方面：1.电气指标：•频率范围：例如1880～1920MHz，2010～2025MHz，2500～2690MHz等。
•极化方式：例如±45°。
•电下倾角：通常在0°到12°之间，也有可以达到2°到12°的产品。
•各单元端口以及校准端口驻波比：一般要求≤1.5。
•校准端口至各单元端口耦合度：一般在-26±2dB。
•增益：例如，水平面半功率波瓣宽度在65°±15°时，增益应≥16.5dBi；在业务波束0°波束时，增益应≥20dBi等。
•前后比：例如，水平面半功率波瓣宽度在65°±15°时，前后比应≥23dB。
2.机械指标：•水平波瓣宽度：例如65°±6°。
•垂直波瓣宽度：例如≥9°，也有产品可以达到≥6°。
•天线尺寸和重量：例如，尺寸为1785×500×158mm，重量为32.2kg。
•天线罩材质和颜色：例如，材质为UPVC，颜色为灰色。
3.其他参数：•上副瓣抑制：对于小区制蜂窝系统，为了提高频率复用能力，减少对邻区的同频干扰，基站天线波束赋形时应尽可能降低那些瞄准干扰区的副瓣，上第一副瓣电平应小于-18dB。
•波束下倾：由于覆盖或网络优化的需要，基站天线的俯仰面波束指向需要调整。
此外，根据具体的应用场景和需求，电调基站天线还可以定制一些特殊的参数，例如直径规格、电压范围、功率范围、输出转速、速比范围、输出力矩以及齿轮材质等。
请注意，以上参数只是部分电调基站天线的参数示例，并非所有电调基站天线都具有相同的参数。
具体的参数应根据产品规格和应用场景进行选择。
同时，由于技术的不断发展，新的参数和指标也可能会出现。
天线评估报告范文一、引言天线是一种将电磁场转化为电信号，或者将电信号辐射为电磁场的器件。
天线的性能对通信系统的工作质量和性能至关重要。
因此，在设计和实施通信系统时，对天线进行评估和测试是必不可少的。
本报告旨在评估通信系统所使用的天线的性能，并提供改进建议。
二、评估目标本次天线评估的主要目标如下：1.评估天线的发射和接收性能；2.评估天线的频率响应和增益特性；3.评估天线的辐射图案和波束宽度；4.确定天线的驻波比和效益；5.对天线进行理论分析和改进建议。
三、评估方法1.实地测试：利用测试设备和测量工具对天线进行实地测试，记录测量数据；2.理论分析：基于天线的结构和相关参数进行计算和分析；3.数据处理：对采集到的测量数据进行处理和分析。
四、评估结果根据实地测试和理论分析，得出以下评估结果：1.天线的发射和接收性能良好，信号强度和质量指标均达到要求。
2.天线的频率响应良好，能够在指定的频段范围内正常工作。
3.天线的增益特性稳定，能够提供适当的信号增益。
4.天线的辐射图案和波束宽度满足系统需求。
5.天线的驻波比和效益在合理范围内，不会对系统性能产生明显影响。
五、改进建议根据评估结果，提出以下改进建议：1.针对天线的辐射图案和波束宽度，可以考虑优化天线的结构和方向，以提高覆盖范围和信号强度。
2.针对天线的频率响应和增益特性，可以进一步调整天线的参数和材料，以提高频率范围和信号增益。
3.针对天线的驻波比和效益，可以进行合理的耦合和匹配设计，以减小驻波比并提高天线的效能。
六、结论本次天线评估报告总结如下：1.天线的发射和接收性能良好，频率响应和增益特性稳定；2.天线的辐射图案和波束宽度满足系统要求；3.天线的驻波比和效益在合理范围内；4.建议优化天线的结构和方向，以进一步提高覆盖范围和信号强度；5.建议调整天线的参数和材料，以提高频率范围和信号增益；6.建议进行合理的耦合和匹配设计，以减小驻波比并提高天线的效能。
互联网+技术nternet Technology 电调天线接口测试研究及结果分析□陈林赵权商凯杨士龙王守源（通讯作者）中国信息通信研究院泰尔系统实验室【摘要】本文以A I S G V2.0协议为基础，对目前市场上9家主流基站天线供应商的电调天线接□进行测试，初步得出了测试结果,并对测试结果进行分析。
【关键词】天线接口 A I S G V2.0引言电调天线通过电子调整天线辐射方向图垂直面下倾角度，从而优化辐射覆盖范围，较小邻区干扰。
较机械调节下倾角天线节省了人工爬塔的成本和危险性，也解决了机械下倾天线电下倾角度过大时容易产生的方向图覆盖范围缩短，辐射超出覆盖范围造成邻区干扰的问题。
目前国内Y D/T3682-2020《电调天线接口测试方法》已经发布，但是国内运营商还没有推出对电调天线接口统一的技术要求、规范，各天线供应商的解决方案基本是依据自家产品需求以及客户要求来开发或定制。
电调天线接口技术要求的不统一给运营商的实际应用带来很大的不便，增加了运营商和供应商的后期网络维护及优化成本。
本文基于A I S G v2.0协议及Y D/T 3682-2020中相关测试方法，利用0T M-A L D专用测试软件及其他辅助测试设备，对目前市场上主流电调天线供应商的典型产品进行电调端口测试。
通过对测试结果的分析，反应出目前电调天线接口行业现状，为相关应用企业及运营商提供参考。
一、测试内容选取目前市场上主流的9家电调天线供应商的9款电调天线产品作为被测样品，9副电调天线均为未使用过的全新样品。
利用0T M-A L D专用测试软件，以及高低温箱、R S485转R S232串口转换器、测试电脑等对基站天线接口的自检、复位、下倾角调节、数据不可编辑性、自校准、中断报警以及B i n文件下载功能进行测试。
1.1电调天线自检功能测试此项测试是检查电调天线的自检功能，确认设备是否正常运行。
在常温状态下，将天线的R C U接口通过上位器与测试电脑相连接，通过测试软件控制天线进行自检过程。
