2015年中考物理光学作图总复习光学作图试题(精选)

中考物理光学作图总复习光学作图试题
班别学号姓名
1.画出图1中入射光线经平面镜反射后的光线，并标出反射角。

2.在图2中画出：（1）入射光线AO的反射光线，并标出反射角的角度大小；
（2）大致的折射光线．
图1 图2
3．根据平面镜成像特点, 在图3中画出物体 AB 在平面镜中所成的像A'B' 。

4. 在图4中画出发光点S发出的光线经平面镜反射后过图中P点的光路图
图3
图4
5.如图5所示，是发光点S分别发出的两条光线经平面镜后的反射光线，作出发光点S的位置（要求保留必要的辅助线）(可用2种方法)
6、画出下图中经透镜折射后的光线。

7.在图中完成透镜的光路图；
图4
图5
图5
F F
B层
8．如图8所示水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像的位置。

画出：
（1）A1发出的光经水面反射进入人眼的光路图
（2）A2发出的光进入人眼的光路图
图8
9.如图9所示，平面镜前有一点光源S，发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．
10.如图10所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

图10
图9。

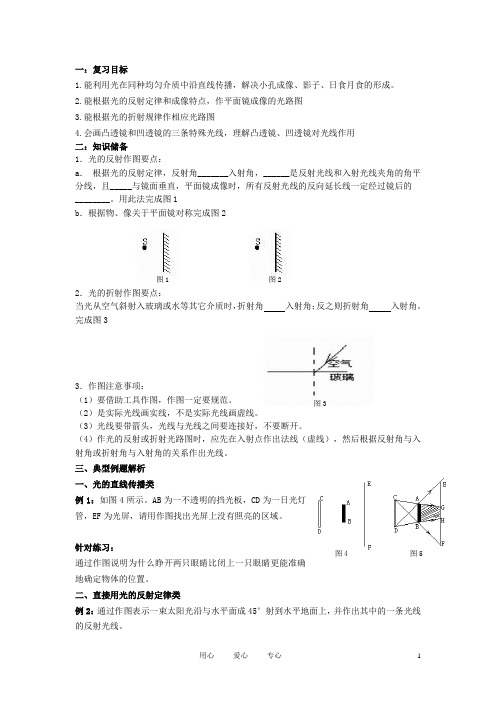

一：复习目标1.能利用光在同种均匀介质中沿直线传播，解决小孔成像、影子、日食月食的形成。

2.能根据光的反射定律和成像特点，作平面镜成像的光路图3.能根据光的折射规律作相应光路图4.会画凸透镜和凹透镜的三条特殊光线，理解凸透镜、凹透镜对光线作用 二：知识储备1．光的反射作图要点：a ． 根据光的反射定律，反射角_______入射角，______是反射光线和入射光线夹角的角平分线，且_____与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的________。

用此法完成图1b ．根据物、像关于平面镜对称完成图22．光的折射作图要点：当光从空气斜射入玻璃或水等其它介质时，折射角 入射角；反之则折射角 入射角。

完成图33．作图注意事项：（1）要借助工具作图，作图一定要规范。

（2）是实际光线画实线，不是实际光线画虚线。

（3）光线要带箭头，光线与光线之间要连接好，不要断开。

（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。

三、典型例题解析 一、光的直线传播类例1：如图4所示。

AB 为一不透明的挡光板，CD 为一日光灯管，EF 为光屏，请用作图找出光屏上没有照亮的区域。

针对练习：通过作图说明为什么睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。

二、直接用光的反射定律类例2：通过作图表示一束太阳光沿与水平面成45°射到水平地面上，并作出其中的一条光线的反射光线。

图1图2图3图4图5图6针对练习：一条与水平地面成60°角的入射光线如图7所示，若使它的反射光线与地面平行，应该怎样放置平面镜?图7三、平面镜成像特点类例3：S是一个发光点，S′是它在平面镜中成的像，SA是S发出的一条光线，请在图8中画出平面镜的位置和光线SA经平面镜反射后的反射光线。

图8 图9 图10针对练习：如图10所示为一个反射式路灯,S为灯泡位置,图中已画出灯泡射出的两条最边缘的出射光线.MN是一个可以调节倾斜程度的平面镜.请在图中画出灯S照亮路面的范围(保留作图中必要的辅助线).四、光的折射规律类例4：李华在洪泽湖乘船游玩时，发现水面下某处有一只青蛙（如图11所示），他用激光笔照射到了这只青蛙。

中考物理专题复习专练之光学作图题学校:___________姓名：___________班级：___________考号：___________评卷人得分一、作图题1．如图所示，一条入射光线过凹透镜光心，一条折射光线与主光轴平行。

请将光路补画完整｡2．如图是一长方形玻璃砖ABCD，其中AB、BC面涂有反射涂层，一条光线从AD面射入玻璃砖，请画出该光线进入玻璃砖后经过AB、BC面的两次反射，并最终从AD 面射出的光路图。

3．光与平面镜成30角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4．根据给出的入射光线，请画出其反射光线。

5．如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。

6．请根据要求作图（保留作图痕迹）。

图中A'B'是物体AB 在平面镜中所成的像，请根据平面镜成像特点作出物体AB 。

7．请在图中画出物体AB 在平面镜中所成的像AB。

8．如图，装有水的烧杯底部有一枚硬币A ，眼睛在B 处看到硬币在C 处。

画出人眼看到硬币的光路图。

9．如图所示，一束光AB 从空气斜射向透明玻璃，请作出这束光的反射光线和大致的折射光线。

（保留作图痕迹）10．如图所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹（注意标出法线）．( )11．请在图中画出光线经过凹透镜后的光路图（F为焦点）。

12．图中已给出入射光线和出射光线，请在方框中画出适当的透镜。

13．如图，点光源S位于凸透镜一侧。

在图中画出S发出的两条光线通过凸透镜后的折射光线。

14．如图所示，请补充平面镜的入射光线和透镜的折射光线，完成光路图。

( )15．如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

16．如图所示，SC、SD为点燃的蜡烛发出的两条光线，光线SC平行于凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点：光线SD斜射到平面镜上。

中考物理真题专题练习—光学作图题及答案1.日晷（guǐ）是古代的一种“时钟”，利用太阳光下指针的影子指示不同的时刻（如图）。

请根据指针的影子AB，画出此时太阳光的传播方向（太阳光视为平行光）2.如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。

3.如图所示 A'O'是AO在平面镜中的像，根据平面镜成像特点画出平面镜及其位置4.如图，O点为半圆柱玻璃砖横截面的圆心，一束单色光从空气中与界面成30°角斜射到O 点，发生了反射和折射，请在图中画出反射光线和折射光线。

5.根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜。

6.如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。

7.如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。

8.光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。

9. “圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。

元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。

他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。

他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。

请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。

10.一束光AO斜射向水面上O点，产生折射和反射，请作出反射光线OB和折射光线OC的大致方向。

11.如图是近视眼矫正的示意图，请大致画出图中两条平行光线经过晶状体后的折射光线。

12.如图所示，一束光从空气斜射入半圆形玻璃砖中，请用箭头标出光传播的方向。

13.冰墩墩是2022年北京冬奥会吉祥物。

请在图中画出A点在平面镜中的像，并画出眼睛B 通过平面镜“看见”A点的光路图。

光学作图专项练习1.图中入射光线与镜面成30度角，请你完成光路图并标出反射角。

30。

2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。

3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。

4.平面镜前有一点光源s ，做出一条从光源s 射出的光线，使它经平面镜反射后，恰好经过A 点。

SA5.如图S 是发光点，S ’是S 在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l 的反射光线。

S’6.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S 的位置。

7.如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。

S 1S 28.画出物体AB 在平面镜中所成的像。

AB9.用对称法画出物体ABC 在平面镜中所成的像。

AB C10.下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。

ABA'B'11.如图所示，发光点S 所发出的光，经平面镜AB 反射后，在障碍物CD 的后面出现一片明亮区域，请画出明亮区域的范围。

A B12.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。

SAB13.点光源S 发出的一条光线AB 射在镜面MN ，光线CD 是由S 发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S 的位置。

ABCDMN14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S （不考虑人的高度）。

S15.发光点S 旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S 能照亮的区域。

16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图 17. 如下图所示，小孔前有一物体AB ，请画出AB 经过小孔成像的光路图，并在光屏MN 上标出光路图练习1、根据光路图标出室内的光源。

中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。

8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。

2015年中考物理作图专题复习中考导航：1、作图题的考查难度不大，主要失分原因有：①画非“所问”，②作图欠规范。

因此考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后再根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。

2、注意事项：①用铅笔和直尺、圆规等工具作图。

②实线、虚线要分清。

（光线和实像用实线、法线、连线、延长线和虚像用虚线）③保留作图痕迹。

④按一定顺序进行，先后顺序不能乱。

⑤箭头、符号、字母等标志不忘记或丢失。

一、光学作图1、光的反射：题型一:画出反射或入射光线方法归纳：（1）：先作法线(过“O ”点垂直镜面的虚线)（2）：利用光的反射规律（反射角等于入射角）确定反射或入射光线，并画出来（带箭头的实线）（3）：标出反射角、入射角的符号及大小【例1】、画出图1的入射光线或反射光线。

题型二、根据给出的反射、入射光线画出镜面方法归纳：1、根据已知条件作入射和反射光线。

2、画出反射光线与入射光线的角平分线，即法线ON （尺规作图）3、根据法线与反射面垂直，画出镜面。

（镜的背面要画上阴影）【例2】.如图2，有一束入射光线AO 经平面镜反射后沿OB 的方向射出，请作出平面镜的位置。

【例3】如图3,太阳光与水平地面成300，现在用一平面镜把太阳光反射到竖直的井底。

画出平面镜的位置及镜面与水平方向所夹的角度大小。

题型三、根据平面镜成像原理画出反射光线方法归纳：先根据平面镜成像的特点画出发光点的像，后根据平面镜成像原理（则每条反射的反向延长线都经过对应的像点）确定反射光线的方向，画出射光线。

【例4】、如图4有一束光通过A 点射到镜面，反射后B 射出点，请画出入射光线和反射光线。

2、折射作图：画出折射或入射光线方法归纳：（1）：先作法线(过“O ”点垂直界面的虚线)（2）根据光在光速快（密度小）的界质中和法线的夹角度大，在光速慢（密度大）的界质中和法线的夹角度小的规律画出折射或入射光线【例5】（2012广州市）如图5，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.【例6】 如图5所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线（标出反射角的大小）和折射光线的大致方向。

中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。

4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。

7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。

9．如图，MN为凸透镜L的主光轴，A′B′为物体AB通过凸透镜所成的虚像，请通过作图标出凸透镜L和焦点F的位置。

10．请画出入射光线通过透镜后的折射光线．( )11．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．( )12．一束光线从空气斜射向水面，在界面处同时发生了反射和折射，如图所示，已知反射光线，请作出入射光线和大致的折射光线13．当光线从水射向空气时，它的反射光线如图所示，画出入射光线和折射光线．14．如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。

15．如图所示，一凸透镜放置于水中其主光轴与水面重合，现有一束平行于水面的入射光线通过凸透镜后折射入水中，请画出完整的光路．( )16．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F.S′是光源S在平面镜中的像．请画出：(1)光源S的位置；(2)ab的入射光线；(3)ab经凹透镜的折射光线．17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．18．如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置．19．请在图中画出两条入射光线经过凸透镜后的折射光线．20．如图是人眼看见A′物体在平面镜中的像A′的示意图，请确定物体A的位置并画出入射光线．( )参考答案1．【详解】过P点作水平直线与入射光线相交于o点，OP是反射光线，作入射光线和反射光线之间夹角的角平分线，角平分线就是法线的位置，然后垂直于法线画出平面镜的位置；如图所示：【点睛】】本题是光的反射定律的应用，关键要找出法线是入射光线和反射光线夹角的角平分线，平面镜与法线垂直的关系．2．【详解】根据凸透镜的三条特殊光线作图：与主光轴平行的光线，折射后过焦点；过凸透镜光心的光线，传播方向不变；据此作图如下：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在画图中灵活运用，像这一类的作图即可迎刃而解．3．【详解】首先根据像与物体对称作出S的像S’，如图，再连接S’P，交点平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：【点睛】此类作图依据是平面镜成像的原理，如果根据反射定律是不能一下找准正好经过A点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到P 点，则OP一定为其中一条反射光线。

光学作图专题一、作图题1、如图10中S是发光点， S′经凸透镜所在的虚像。

.(1)画出入射光线SA的折射光线的位置。

.(2)作图确定此透镜的焦点。

.2、（1）如图下左所示，F1、F2为凸透镜焦点。

.CF2是经凸透镜折射后的光线，AB为一过焦点且与主光轴垂直的平面镜，请画出CF2进入凸透镜前的入射光线和经平面镜反射后的光线。

.(2)如图下右所示，一个人站在河岸上，在B点位置可以看到对岸上发射塔的塔尖A在水中的倒影A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。

.4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图．7、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB为水银柱的直径。

.请作图说明其看到的像的光路图。

.9、如图，黑箱内有一只焦距为3cm的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。

.10、如图11所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S点，试在图中画出入射光线、反射光线和大致的折射光线．11、按照题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。

.请在图10中作出通过细管看见物块的入射光线。

.12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB垂直入射。

.请你画出该光线从AB边折射进入玻璃砖，从斜边AC反射后从另一个直角边BC出射的光路图。
