工程制图课件--8[1].旋转剖视图分解

  • 格式：ppt
  • 大小：2.46 MB
  • 文档页数：55

下载文档原格式

  / 55

合集下载

剖面图课件(共18张PPT)《土木工程制图与识图》

剖面图课件(共18张PPT)《土木工程制图与识图》

在阶梯剖面图中规定不应画出因剖切面转折产生的交线。 阶梯剖面图也是全剖图。
剖切起止点和转折处均应画出剖切位置线，并在转角的 外侧加注与该剖切平面相同的编号。
转折处的剖切位置线不能与图中的轮廓线重合。
不画
5.旋转剖面图
用两个或两个以上相交的剖切面将形体剖开，并将其中半个 剖面图，绕两剖切平面的交线旋转到另半个剖面图所在的平 面，再进行投射，所得的投影图称为旋转剖面图。
5.1 剖面图
5.1.1 剖面图的种类
1.全剖面图
用剖切平面将形体全部剖切开所得到的剖面图称为全剖面图。 它适用于外形简单、内部结构复杂的形体。
假想用一个稍高于窗 台的水平面将房屋全部 剖开，移去剖切平面及 以上部分，将其余部分 投射到水平投影面上， 即得房屋的水平全剖面 图，称为房屋平面图。
由于房屋平面图的剖 切平面一般均通过门、 窗、洞口的位置，故通 常不再绘出剖切符号。
用剖切面局部地剖开形体得到的剖面图称为局部剖面图。 局部剖面图适用于形体内外部结构都需要表达且又不具备对 称性，或只需局部剖开表达的形体。
在局部剖面图中，外形视图与局部剖 面之间用波浪线分界。波浪线只能画在 实体部分上，且既不能超出实体轮廓线， 也不能与图上其他图线重合。
局部剖面图一般不 需要标注。
THANKS
汇报人姓名
剖切起 止点和转
旋转剖面图图名后应 加上“展开”二字。
折处均应
画出剖切
位置线，
并在转角
的外侧加
注与该剖
切平面相
同的编号。
5.旋转剖面图
用两个或两个以上相交的剖切面将形体剖开，并将其中半个 剖面图，绕两剖切平面的交线旋转到另半个剖面图所在的平 面，再进行投射，所得的投影图称为旋转剖面图。

工程制图——剖视图.ppt

工程制图——剖视图.ppt

斜剖视图示意图
用不平行任何基本投影面的剖切平面剖开机件称为斜剖。
练习题
1.分析并指出剖视图中的错误画法。
（1）
方槽处不应 （2） 有剖面线
同一机件剖 面线应一致
请点击解答显示其内容
练习
2.补齐剖视图中的漏线。（）（2）题（3）
请点击解答显示其内容
练习题
3.画出反映下列各立体内、外结构的剖视图。
请点击鼠标左键显示后面内容
剖视图概述
3.剖视图的标注: A A
A A 展开
(1)剖切面：
剖切平面
剖切柱面 A
A
A
A
(2)剖切符号：表示剖切面位置的符号(长5mm,粗1.5b)。
(3)剖面符号：即剖面线(表示机件的材料类别);金属材
注意：
料剖面线为45斜向且间距相等的细实线。
①剖面线应画在剖切到的实体处，以区别剖切处的空腔部分； ②同一机件的各剖视图中的剖面线,其斜向和间距应保持一致。
阶梯剖
4.组合剖切平面
复合剖
5.不 平 行 任 何 基 本 投 影 面 的 剖 切 平 面 斜剖
请点击鼠标左键显示后面内容
剖视图的画法
1. 全剖视图的画法 2. 半剖视图的画法 3. 局部剖视图的画法 4. 旋转剖视图的画法 5. 阶梯剖视图的画法 6. 复合剖视图的画法 7. 斜剖视图的画法
请点击相应部分显示其内容
轮船正招式成商立局，标志着中国新式航运业的诞生。
(2)1900年前后，民间兴办的各种轮船航运公司近百家，几乎都是
在列强排挤中艰难求生。
2．航空
(1)起步：1918年，附设在福建马尾造船厂的海军飞机工程处开始
研制 。
(2)发展水：上1飞918机年，北洋政府在交通部下设“

几个相交的剖切平面(旋转剖)-PPT

几个相交的剖切平面(旋转剖)-PPT
单一剖切平面又可分为两种情况： 1、单一剖切平面是基本投影面的平行 面或垂直面 ，前面所讲述的全剖视图、 半剖视图和局部剖视图，都是采用这 种方法画出的，这些是最常用的剖视 图。
全剖视图 肋板纵向剖不画剖面线
半剖视图
局部剖视图
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
8
全剖
ห้องสมุดไป่ตู้
半剖
)，但垂直于某基本投影面，剖开后向剖切平面 的垂直方向投影，并将其翻转到与基本投影面 重合后画出，以反映所剖内部结构的实形。
② 斜剖视图最好配置在箭头所指的前方，以 保持直接的投影关系。在不致引起误解时，允 许将图形旋转，但旋转角度应小于90°，且旋 转后的标注形式为“X-X “。 ③斜剖视图要标注
阶梯剖视有下列几点：
（1）为了表达孔、槽等内部结构的实形， 几个剖切平面应同时平行于同一个基 本投影面。
（2）两个剖切平面的转折处，不能划分
界线。当它们在剖视图上有共同的对称中
心线和轴线时，也可以各画一半，这时细
点画线就是分界线。
A--A
（3）阶梯剖视必须标注。在剖切平面迹 线的起始、转折和终止的地方，用剖切 符号（即粗短线）表示它的位置，并写 上相同的字母；在剖切符号两端用箭头 表示投影方向（如果剖视图按投影关系 配置，中间又无其它图形隔开时，可省 略箭头）；在剖视图上方用相同的字母 标出名称“X—X”。
（二）几个平行剖切平面（剖切 面可以是投影面平行面或垂直面）
适用条件：具有平行结构的机 件。
画法：先剖切，后投影，再合 一。
剖切方式：（1）全剖视图（2） 半剖视图（3）局部剖视图
A
A—A
B—B
B
BB
B A

工程制图课件--8[1].旋转剖视图分解共57页

工程制图课件--8[1].旋转剖视图分解共57页
。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
工程制图课件--8[1].旋转剖 视图分解
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，所以我快乐。--格林斯 潘。

制图-剖视图.PPT课件

制图-剖视图.PPT课件
制图-剖视图.
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
在机件上凡与剖切面接触到的实体部分 称为“剖面区域”
保留部分
投射方向
剖切面
移去部分
剖面区域
剖面符号
在剖面区域应画出相应的剖面符号。以区分机件的实体部分 和空心部分。不同的材料用不同的剖面符号： （按GB4457.5-84规定）
它是一种比较灵活的表达手段，运用得当，可使图形表达重点突出，简洁明了，但不宜用得过多，以免图形过于零碎，不利于读图。
1. 主要用于机件的内、外形状都比较复杂，且图形又不对称时，同时表达其内、外形状。
局部剖视图的适用范围
2. 当轴、手柄等实心件上有孔、键槽时，应采用局部剖视图。
1. 为使剖视图反映真形，剖切平面一般应平行于某一对应的投影面，并通过机件的对称面或孔的轴线。
剖切平面平行正立投影面
剖切平面平行正立投影面，并通过机件孔的轴线。
A
A
A-A
2. 由于剖切是假想的，因此，当机件的某一视图画成剖视图后，其它视图仍按完整的形状画出。
画剖视图时应注意事项：
画剖视图时应注意事项：
允许顺时针旋转，将图形放正
允许逆时针旋转，将图形放正
全剖视图（局部）
局部剖视图
A-A
A
A
A
A
A
A
用几个平行的剖切平面剖开机件，以前称为阶梯剖。
主要用于表达孔、槽等内部结构不在同一剖切平面内，又层次较多的机件。
二. 用几个平行的剖切平面剖切
实体部分，不能断开
内孔处必须断开
错误

工程制图——剖视图

工程制图——剖视图

将所看到的 其余部分的 内、外形状 全部画出来
请点击鼠标左键显示后面内容
剖视图概述
3.剖视图的标注: A A
A A 展开
(1)剖切面：
剖切平面
剖切柱面 A
A
A
A
(2)剖切符号：表示剖切面位置的符号(长5mm,粗1.5b)。
(3)剖面符号：即剖面线(表示机件的材料类别);金属材
注意：
料剖面线为45斜向且间距相等的细实线。
工程制图——剖视图
剖视图概述
1.剖视图的作用:
剖视图 → 用来表达机件内部形状的视图。
剖视图
视图中有太多虚线给 看图增加困难且标注 尺寸也很不方便。
剖切面位置
请点击鼠标左键显示后面内容
剖视图概述
2.剖视的方法:
剖
去
视
假想用一个 剖切面通过 机件的某一 位置剖开它
假想将处于 观察者与剖 切面之间的 那部分移去
⑵ 波浪线只能画在有实体的 地方，不可画在空腔处；
⑶ 波浪线不可与轮廓线重合或 画在轮廓线的延长处。
⑷ 局部剖可不 加 任何 标 注。
请点击鼠标左键显示后面内容
剖视图画法 二相交剖切平面
旋转剖 表达可绕机件上某中心旋转的倾斜部分的内部结构。
画图要点：
AA
⑴ 二相交剖切面的交线应与机
件的旋转中心Байду номын сангаас线相重合；
3.当装配件多于二个时，其剖面 线必须各不相同。
4.当对称件的剖切面明显通过其 对称中心时，一般可省略标注。
5.当机件不对称时，必须对其剖 切面位置作明确标注。
A
剖面线间距由其面积尺 寸确定：一般推荐为不 小于4mm;面积很小时 应不小于1mm。

工程制图PPT资料_剖视图


32
几个相交剖切平面
A—A
半剖视图
A
A
A
33
画图应注意的问题
A A－A A－A
A
A
正确
★ 应按“先剖切后旋转”的方法绘制剖视图。
34
画图应注意的问题
A－A A－A
A
A A
A
A A
★ 当剖切后产生不完整要素时，该部分按不剖绘制。
35
例1
A—A
局部剖视图
B
ห้องสมุดไป่ตู้
B
B—B
A
A
A
36
例2
A A A A A
3

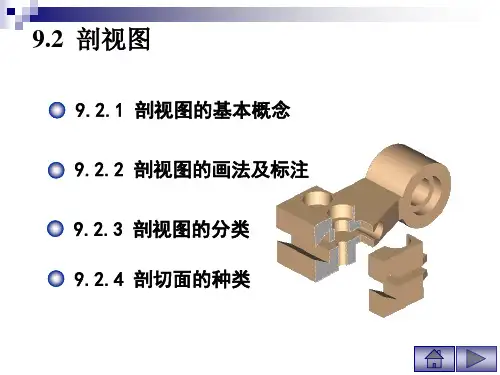

9.2.2
剖视图的画法及标注
确定剖切平面的位置 剖切平面应通过内部孔、槽等结构的对称面或 轴线，且使其平行或垂直于某一投影面，以便使剖切后的孔、槽的投影反 映实形。 画剖开的机件部分的投影 应画出剖起平面与机件实体相交的断面轮 廓线的投影，还必须画出剖切平面后面的部分的投影。 在剖面区域内画上剖面符号
剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图
几个相交剖切平面 （剖切面可以是投影面平行面或垂直面）
适用条件：机件具有旋转轴，机件内部结构又处于几个相交平面位置。 画法：先剖切，后旋转，再投影。 剖切方式：（1）全剖视图（2）半剖视图（3）局部剖视图
21
单一剖切平面（剖切面为投影面平行面）
17
局部剖视图的形成和画法
投影方向
投影方向
18
局部剖视图中内、外形之间分界线的画法
错误
正确
波浪线不要与图形中其它图线重合，也不要画在其它 图线的延长线上； 波浪线只能画在机件表面的实体部分，不得穿越孔或 槽（应断开），也不超出图形之外。

工程制图——剖 视 图

主视图中增加 必要的虚线，可 反映槽的深度。
板的高度
上海理工大学《机械制图》课件
精品课件
剖视图的标注
剖切平面迹线 cutting plane line
1.一般用剖切符号{宽（1~1.5）d、长5~10 mm的粗实线}在相应的视图 上表示剖切位置；
2.在剖切符号的起迄或转折处注以大写的拉丁字母（如A）；

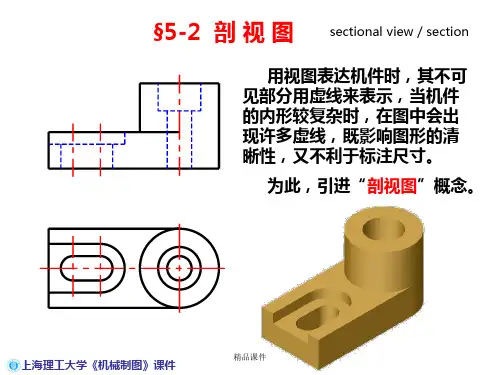

§5-2 剖 视 图
sectional view / section
用视图表达机件时，其不可 见部分用虚线来表示，当机件 的内形较复杂时，在图中会出 现许多虚线，既影响图形的清 晰性，又不利于标注尺寸。
为此，引进“剖视图”概念。
上海理工大学《机械制图》课件
精品课件
一. 剖视图的基本概念
假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去， 而将其余部分向投影面投射所得的图形，称为“剖视图”，简称“剖视”。
全剖视图
上海理工大学《机械制图》课件
半剖视图
精品课件
局部剖视图
2. 不平行于任何基本投影面的剖切平面 用不平行于任何基本投影面的剖切面剖开机件，称为斜剖切平面。
主要用于表达机件上倾斜部分的内形或外形。
oblique section
A-A
用一平行
于倾斜部分的剖
允许顺时针旋
A 切面剖开机件
转，将图形放正
对称中心线为界
视图 内形用虚 线表达
全剖视图 外形无法 表达
右边画 剖视图
左边画视图， 不画虚线
上海理工大学《机械制图》课件
精品课件
画半剖视图的步骤
一.将主视图改为半剖视图
二.将俯视图改为半剖视图
1.主视图的左边画成视图（不画虚线）； 1.俯视图的左边画成视图（不画虚线）；

工程制图之剖视图(PPT31页)


不能移动或变更。
2.1.3三视图的对应影规律 俯视(产生H面投影) 三视图间的位置关系
主视图(V面) 左视图(W面)
俯视图(H面)
左视(产生W面投影) 主视(产生V面投影) 直观图
W位置关系
俯视图(H面)在主视图(V面)的正下方；
左视图(W面)在主视图(V面)的正右方，这
种位置关系，在一般情况下是不允许变动的。
空间点的位置和直角坐标
空间点的位置，可由 直角坐标值来确定， 一般采用下列的书写 形式：A(x,y,z)。
点到各投影面的 距离，为相应的坐标 数值X，Y，Z 。
Α—空间点A； a —点A的水平(H)投影; a′ —点A的正面(V)投影; a″ —点A的侧面(W)投影。
V面不动
投影面展开
V
Z
V
a
a′ A
2.1.2三视图的形成及投影规律
2.1.2三面投影体系及三视图的形成
一般只用一个方向的投影来表达形体是不确定的，通常须将
形体向几个方向投影，才能完整清晰地表达出形体的形状和结构。
2.12.2.3三.1面三投面影投体影系体及系三及视三图视的图形的成形成
设立三个互相垂直的投影平面，构成三面投影体系。这
H面(俯视图)——反映了形体的左、右、前、后方位关系； W面(左视图)——反映了形体的上、下、前、后位置关系。
例1:
例1:
例2:
例2:
例3:
例3:
例4:
例4:
例5:
例5:
2·2 点的投影
点、直线、平面是构成形体的基本几何元素
A
点
线
面
B
D
C
2.23.1点.1的.1三点面投的影 三

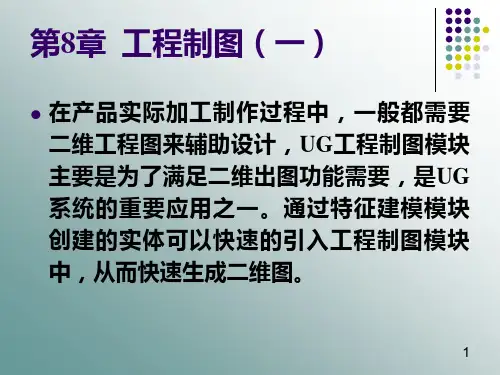

第8章 工程制图(一)

17
工程图的建立

方法一：在【图纸】工具条上, 点击 【新建 图纸页】。 方法二：从菜单条上，选择【插入】→【图 纸页】。 方法三：在【部件导航管理器】中, 右击 【制图】节点并选择【插入图纸页】。
18


实现3D模型与二 维图之间的转换
19
20
工程图的打开

方法一：在【部件导航器】 中, 双击图纸名。
12
添加图框和标题栏

方法一：新建图纸页后，通过【新建】命令，弹出【文件 新建】对话框，选择【图纸】选项，选择UG NX 6提供的 一些图纸模板插入到当前图纸页中。 方法二：使用输入法，选择菜单命令【文件】/【导入】/ 【部件】，将已存在的图框和标题栏模板添加到当前图纸 页中。 方法三：使用图样法，选择菜单命令【格式】/【图样】， 将已存在的图框和标题栏模板添加到当前图纸页中。 事实上，使用图样法添加图框和标题栏最为有效


显示/隐藏栅格

选择菜单命令【首选项】→ 【栅格和工作平面】，弹出 如图所示的【栅格和工作平 面】对话框。将【显示】、 【显示主线】选项前面方框 内的对勾去掉，即可将栅格 隐藏。
24
颜色设置

选 择 菜 单 命 令 【 首 选 项 】→ 【可视化】，弹出【可视化首 选项】对话框。 在【颜色设置】选项中，可以 进行部件颜色设置、会话颜色 设置和图纸部件颜色设置。单 击各个颜色区域，弹出如图所 示的【颜色】对话框，用来选 定用户定义的颜色。
15
保存图样

创 建 好图 框 后， 通 过【 文 件】/【选项】/【保存选项】 命 令 ，弹 出 【保 存 选项 】 对 话 框， 选 择“ 保存图样 数据/仅图样数据”，并将 图框另存为图样*.prt文件。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

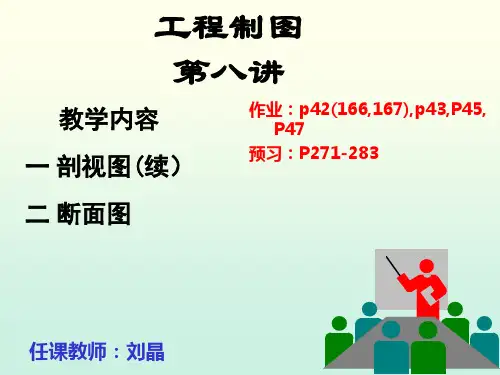

工程制图 第八讲
教学内容 一 剖视图(续） 二 断面图
旋转剖视图 用两个相交的剖切平面剖切机件并经过旋转后画 出的剖视图称为旋转剖视图。
两个相交的剖切面 旋转到与 基本正投 影面平行
移去部分
A-A
图名
画旋转剖视图的注意点: （1）在剖切平面起始、转 折和终止处，必须画出剖切 符号，并注上同一大写字母， A 并在剖视图的上方用相同的 字母标出名称。箭头的省略 同全剖视图。
10
ø 160 120 4
A
ø 6
A
A-A
ø 24
注意
ø 160 120
小于等于半个圆 必须在尺寸数字前加 注符号“R”；大于半 个圆必须在尺寸数字 前加注符号Ø”； 同一圆周上不连 续的圆弧应加注符号 “Ø”。
4
A
ø 6 ø 24
A
A-A
10
各种剖视图的使用场合
（1）全剖视图 常用于外形简单，内形复杂的机件。 以表达内形为主。
各种剖视图的使用场合 （6）斜剖视图 常用于表达机件倾斜结构的内形。
（7）复合剖视图 常用于表达具有层次丰富，轴线互相 平行的孔、槽的内形。复合剖视图是旋转剖视图和阶梯 剖视图结合的一种剖视图。
各种剖视图 （1）画半剖视图时,由于图形对称，机件内形已在剖视 一半中表示，因此在另一半外形视图上表示相应内形结 构的虚线省略不画，但必须保留孔、槽等的轴线。 （2）画局部剖视图时,剖切位置明显，不必标注；波 浪线只能画在机件的实体部分，不能画在孔、槽等非 实体部分。
A-A A
A
（5）剖切平面应与被剖部位的主要轮廓线垂直，使剖面 图能反映断面的真实形状。由两个以上相交的剖切平面得 到的移出断面图，中间应断开。
主要轮廓线
点划线
中间断开
重合断面
画在视图内的断面称为重合断面 画重合剖面图的注意事项: （1）重合断面的轮廓线用细实线绘制 （ 2 ）重合断面与视图中的轮廓线重叠时，轮廓线仍应连 续地画出
（3）旋转剖视图、阶梯剖视图和斜剖视图必须予以标注。 箭头省略的条件同全剖视图，其它均不能省略。 （4）画斜剖视图图应注意投影方向。
各种剖视图 全剖 半剖 局部剖
旋转剖 单一剖切平面（剖切平面为投影 面的平行面） 两个相交的剖切面
剖视图
阶梯剖 斜剖 复合剖
剖切面为两个或两个以上的投 影面的平行面
不平行与任何基本投影面的剖 切面 旋转剖和阶梯剖等组合成的剖切 面
平行的剖切平面
移去部分
画阶梯剖视的注意点: （1）在剖切平面起始、转折和终止处，必须画出剖切符 号，并注上同一大写字母，并在剖视图的上方用相同的字 母标出名称。箭头的省略同全剖视图。
A-A
平行的剖切平面
A
移去 部分
A
A
A
（2）剖视图中不能画出剖切位置的转折线。 （3）剖视图中不能出现不完整的要素。 不应画此线 不应出现不完整要素
A
B
A
A-A
B B-B
（3） 当剖切平面通过回转面（如圆柱面、圆锥面） 形成的孔或凹坑的轴线时，这些结构应按剖视画，轮 廓线不断开。
断面形状
×
多线
画出轴上指定位置的断面图（左面键槽深 4mm ， 右面键槽深3mm）
移出断面举例
按剖视画 非直线
A-A
不按剖视画
ø
A
φ
B
B-B
应按剖视画
A
B
注意
（ 4 ）当剖切平面通过非圆孔，导致出现完全分离的两个 图形时，该部分结构按剖视绘制。
断面图分类
(1)移出断面 (2)重合断面
移出断面
画在视图轮廓外的断面叫作移出断面。 画移出断面应注意： （1）移出断面的轮廓线用粗实线绘制
A
A-A
A
（2）一般要标注，标注方法与剖视图相同
省略条件：(a)当断面图配置在剖切符号或剖切平面迹 线的延长线上，可省略字母和剖面名称 (b) 断面对称且满足(a)，可省略全部标注
A
肋板
A A-A
Y
粗实线 非纵向剖切
纵向剖切
(2) 回转形机件上均匀分布的肋、轮辐、孔等结构 不处于剖切平面上时，可假想将这些结构旋转到剖切平 面的位置上画 轮辐纵向剖切时 出，将 轮缘 不画剖面线 不对称 的画成 轮毂 对称。
不对称轮廓 画成对称
轮辐
(3)若干个直径相等且均匀分布的孔，允许画出其中一 个或几个，其余只表示出其中心线的位置，注出总数。
（2）半剖视图 常用于内、外形均复杂，具有对称面 （或基本对称而不对称部分在其它视图上已表达清楚）， 内、外形均需表达的机件。
（3）局部剖视图 常用于表达机件内部结构的局部形状， 如孔，槽等结构。 （4）旋转剖视图 常用于具有公共回转轴，而一个剖切 面不能在一个视图上表达清楚内形的机件。 （5）阶梯剖视图 常用于表达具有层次丰富、轴线互相 平行的孔、槽的内形。
肋均布时
按对称画
把孔转到
剖切平面内
3× ø 6 均布 4× ø 8 均布
（4）在需要表达剖切平面前（或上或右）的结构时， 可用双点划线画出其假想轮廓线。
A-A
A
假想投影轮廓 线双点划线
A
简化画法
(1) 按一定规律分布的若干相同结构，只需画出几个完整 的结构，其余用细实线连接，注出该结构的总数。
× 槽
I 2:1
R
I
II 2:1
R
II
当放大部位只有一处时，只需表明所采用的比例。 当同一机件，不同部位的局部放大图相同时，则只需绘制 一个放大图。
I
4 ×φ
I
I 2:1
规定画法和简化画法
为了画图和读图的方便，国家机械制图标准规定了 一些常见的规定画法和简化画法。
规定画法
（1）对于机件上的肋、轮辐及薄壁等结构，按纵向 剖切（即沿厚薄方向剖切）时，这些结构在剖视图中都不 画剖面符号，而用粗实线将其与邻接部分分开。 不按纵向剖切时，仍应画出剖面符号。
补画全剖的俯视图
补画全剖的左视图
断面图
A
断面图
A-A
A
假想用一个剖切 平面将机件的某处剖 开，仅画出断面的图 形，并加上剖面符号， 这样的图形称为断面 图。
主
键槽
断面图
A
断面图
A-A
A
假想用一个剖切 平面将机件的某处剖 开，仅画出断面的图 形，并加上剖面符号， 这样的图形称为断面 图。
主
键槽
新投影面 剖切平面
移去部分
主
斜剖视图的标注与斜视图类似
A-A A A
斜剖视图
B
主视图 局部视图
例 在指定位置画出A-A斜剖视图和B-B剖视图
A-A
复合剖视图 用旋转剖、阶 梯剖等方法组 合而成的剖切 平面剖开机件 所画出的剖视 图称为复合剖 视图。
移去部分
剖切平面
左
主
A
A-A
A
A A
画复合剖时，机件上被 倾斜的剖切平面所剖到 的结构，应旋转到与选 定的基本投影面平行后， 再进行投影。
细实线 应连续 粗实线
（3）不对称的重合断面应标出剖切符号和箭头，对称的 则不标。
（4）剖切平面应与被剖切 部位的主要轮廓线相垂直。
对称不注
局部放大图
用大于原作图比例，单独画出表达机件上局部结构 的图形称为局部放大图 注意 （1）一般用细实线圈出被放大部位。用罗马数字依次标 明被放大部位，并在局部放大图的上方标出相应的罗马数 字和作图比例 （2）局部放大图可画 成视图、剖视图、断面 图，与放大部位的表达 无关 （3）局部放大图应尽 量配置在被放大部位的 附近
两相交的 细实线
φ××
细实线
A
A
A
A
A-A
A-A
（9）较长的机件，且沿长度方向的形状一致或按一定规 律变化时，可断开后缩短绘制。
双点划线
波浪线
总长
总长
用圆或圆弧代替。
A-A
A
A
A
A
（6）机件上斜度不大的结构，如在一个图形中表达清楚 时，其它图形可按小端画出。
（ 7 ）在不致引起误解的前提下，图中机件的小圆角， 小倒角等允许省略不画，但必须注明尺寸或在技术要求 中加以说明。
1×45º
R15
倒角
圆角
（8）当图形上不能充分表达平面时，可用平面符号（两 条相交的细实线）表示。
A
剖视图上的尺寸标注
（1）尽量把外形尺寸集中在 视图的一侧，而内形尺寸集 中在剖视图一侧。 （2）当形状轮廓只画出一半 或一部分，而必须标注完整 的尺寸时，可使尺寸线的一 端用箭头指向轮廓，另一端 稍微超过中心线，但不画箭 头，数值应按完整的尺寸注 出。 （3）如必须在剖面线上注写 尺寸时，应将剖面线断开，以 保证数字的清晰。
A
主
不完整的要素
AB
B
A
重合 （4）剖切符号的转折处，不 应与视图中的实线或虚线重 合，且剖切平面转折处的剖 切符号应对齐。
B
A
未对齐
ABBiblioteka （5）只有当两个要素在图形 上具有公共对称中心线时， 可以以对称中心线或轴线为 界各画一半。
A-A
两个要素在图上有 公共对称中心线
A A
A
A
斜剖视图 用不平行于 任何基本投影面 的剖切平面剖开 机件后画出的剖 视图称为斜剖视 图。
(2) 在不致引起误解时，对称机件的视图，可只画一半或 四分之一，并画出对称符号(两条平行的细实线)。
细实线
续
（3）圆形法兰和类似机件上均匀分布的孔的简化画法
（4）图形中的相贯线和 过渡线、截交线等的简 化画法
用直线 代替交线
用圆弧代替 非圆曲线
R
（5）倾斜角度小于或等于30°的圆或圆弧，其投影可
