人防地下室设计要点详细图解共80页

地下室人防设计要点1.地下室结构设计：地下室的结构设计应考虑到地下水位、土壤力学性质和地下室所需的使用功能。

采用适当的基础设计和结构加固措施，以确保地下室的稳定性和安全性。

2.防水设计：地下室容易受到地下水渗透的影响，因此防水设计是地下室人防设计的重要一环。

采用适当的防水材料和防水层，以确保地下室内部不受湿气和水的侵害。

3.火灾安全设计：地下室容易成为火灾的蔓延通道，因此需要在地下室内设置合适的火灾安全设备和防火措施。

这包括火灾报警系统、灭火器和消防栓等。

4.疏散通道设计：地下室内应设置足够数量和宽度的疏散通道，以确保在紧急情况下人员可以快速、安全地离开地下室。

疏散通道需要合理布置，避免堵塞和阻碍疏散。

5.应急照明设计：地下室内需要设置应急照明系统，以确保在电力故障或火灾等情况下人员能够清晰看到疏散通道和应急出口。

应急照明系统需要采用独立供电或备用电源，以确保长时间供电。

6.通风系统设计：地下室内应设置适当的通风系统，以确保室内空气的流通和新鲜空气的供应。

通风系统需要采用排烟设备和新风设备，并保证具备足够的通风量和效果。

7.安全门和防护设施：地下室的入口和出口应设置安全门和防护设施，以限制非授权人员进入地下室。

门禁系统和监控设备可以增加地下室的安全性和防护能力。

9.安全标识和指示：地下室内需要设置清晰明确的安全标识和指示，以帮助人员在紧急情况下找到疏散通道和出口。

标示牌、标识图和明亮的指示灯可以提供必要的信息。

10.定期检查和维护：地下室人防设施需要定期检查和维护，以确保其正常运行和有效性。

相关设备和系统应定期检查并进行维护，以提高地下室的安全性和保护能力。

通过以上的人防设计要点，可以有效提高地下室的安全性和可持续性。

地下室作为建筑的重要组成部分，其安全性和防护能力的设计是非常重要的。

通过合理的结构设计、防水设计、火灾安全设计等措施，可以确保地下室内人员的安全和健康。

此外，定期的检查和维护也是保持地下室的安全性和可持续性的关键。

人防地下室建筑设计要点人防地下室建筑设计要点一、地下室建筑设计概述地下室作为人防设施的重要组成部分，需要在设计过程中考虑到防空防护的要求以及相关法律法规的规定。

本文将从地下室的位置选择、结构设计、安全出口设置、通风系统、照明设施等多个方面进行详细讲述，确保地下室的建筑设计符合相关规定，并提供最佳的生活与工作环境。

二、地下室位置选择1. 地下室应尽量选址在靠近人口密集区域，并与周边公共设施相连，以便在发生紧急情况时能够迅速疏散人群。

2. 地下室选址时应避免选择易受地下水位影响的地方，以确保地下室的结构稳定性。

三、地下室结构设计1. 地下室的结构材料应选用强度高、抗震性好的材料，如混凝土等。

2. 地下室的结构设计应符合地震设计要求，并考虑到地下水位的变化以及附近高层建筑对地下室结构的影响。

四、地下室安全出口设置1. 地下室应设置足够数量的安全出口，以保证人员的迅速疏散。

2. 安全出口应设置在地下室的各个区域，并确保出口通道畅通无阻。

五、地下室通风系统1. 地下室应配置有效的通风系统，以保持室内空气的新鲜与流通。

2. 通风系统应设置在地下室的不同位置，以保证室内空气的均衡分布。

六、地下室照明设施1. 地下室应配置明亮、稳定的照明设施，以提供良好的照明效果。

2. 照明设施应设置在地下室的各个区域，并配备备用电源以应对电力中断情况。

七、附件列表1. 设计图纸：包括地下室平面图、立面图、结构图等。

2. 施工合同：详细记录合同的签署时间、合同金额等信息。

八、法律名词及注释1. 《建筑法》：指中华人民共和国建筑法，该法规定了建筑工程的管理和建设等方面的基本要求。

2. 《建筑设计规范》：为保证建筑工程的安全、卫生和美观等方面的设计要求，该规范对地下室的建筑设计提供了详细的指导。

3. 《人防法》：指中华人民共和国人防法，该法规定了人防设施的建设、管理以及抗击空袭战争的组织要求等。

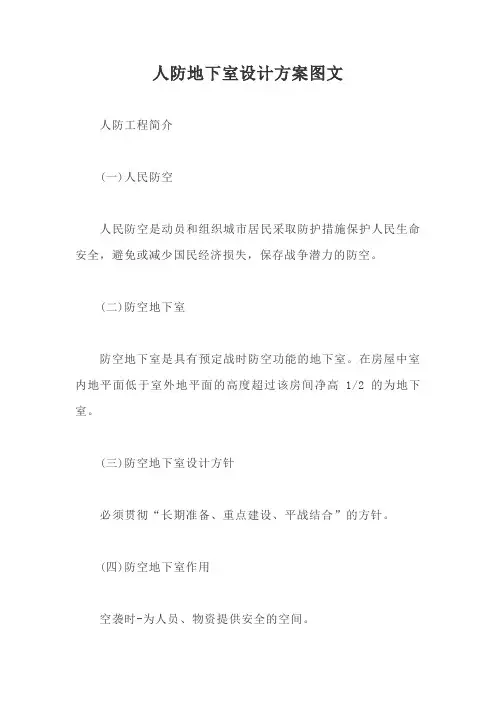

人防地下室设计方案图文人防工程简介(一)人民防空人民防空是动员和组织城市居民采取防护措施保护人民生命安全，避免或减少国民经济损失，保存战争潜力的防空。

(二)防空地下室防空地下室是具有预定战时防空功能的地下室。

在房屋中室内地平面低于室外地平面的高度超过该房间净高1/2的为地下室。

(三)防空地下室设计方针必须贯彻“长期准备、重点建设、平战结合”的方针。

(四)防空地下室作用空袭时-为人员、物资提供安全的空间。

空袭后-提供必要的生存条件或工作条件。

人防工程分类(一)按施工方法划分(二)按防御武器划分(三)按抗力级别划分防常规武器抗力级别5级和6级分别简称为常5级和常6级;防核武器抗力级别4级、4B级、5级、6级和6B级分别简称为核4级、核4B级、核5级、核6级和核6B级(四)按战时功能划分指挥工程医疗救护工程防空专业队工程专业队队员掩蔽部和专业队装备掩蔽部人员掩蔽工程一等人员掩蔽所-政府机关、保障部门(供水、供电等)二等人员掩蔽所-战时留城的普通市民配套工程:区域电站、区域供水站、人防物资库、人防汽车库、食品站;生产车间、报警站、核生化监测中心、人防交通干(支)道。

武器效应与工程防护(一)武器效应(二)工程防护(三)防化要求规划、总图布局要求:(一)人防地下室的设计特点(二)布局要求避开危险目标防空地下室距生产、储存易燃易爆物品厂房、库房的距离不应小于50m;距有害液体、重毒气体的贮罐不应小于1OOm。

人员掩蔽工程服务半径人员掩蔽工程应布置在人员居住、工作的适中位置，其服务半径不宜大于200m。

工程之间的连通根据战时及平时的使用需要，邻近的防空地下室之间以及防空地下室与邻近的城市地下建筑之间应在一定范围内连通。

周围环境的协调防空地下室的室外出入口、进风口、排风口、柴油机排烟口和通风采光窗的布置，应符合战时及平时使用要求和地面建筑规划要求。

人防工程基本设计要求(一)顶板底面标高乙类防空地下室顶板底面高出室外地平面的高度不得大于该地下室净高的1/2，且其出室外地平面的外墙必须满足战时防常规武器爆炸、密闭和墙体防护厚度等各项防护要求。

人防地下室建筑设计要点（二）引言概述：本文将介绍人防地下室建筑设计的要点。

人防地下室是城市建设中一项重要的工程，它的设计关乎到居民安全和城市防护能力。

本文将从以下五个大点来阐述人防地下室建筑的设计要点。

一、地下室设计的建筑布局1. 确定地下室的位置和规模：考虑到地下室的使用目的和所需空间，确定地下室的建设位置和规模。

2. 合理划分空间：根据地下室的功能需求，将其划分为不同的区域，如活动空间、储存空间和设备间等，确保每个区域的合理利用。

3. 安全疏散通道的设计：合理规划人员疏散通道，确保在紧急情况下能迅速而有序地撤离地下室。

二、地下室设计的结构要点1. 地基处理与防渗设计：地下室建设需要考虑地基的承载力和防水要求，采用适当的地基处理措施和防渗设计，确保地下室的安全和可靠性。

2. 建筑结构的选择：根据地下室的规模和使用目的，选择合适的建筑结构，如钢筋混凝土结构或钢结构等，确保地下室的承载能力和稳定性。

3. 加强结构设计：考虑到地下室的使用环境和承载要求，进行适当的加强结构设计，以增强地下室的抗震能力和防灾能力。

三、地下室设计的通风与采光1. 通风系统的设计：根据地下室的使用要求，设计合理的通风系统，确保地下室内的空气质量和舒适度。

2. 自然采光的优化设计：利用地下室周边的自然光源，设计合理的采光方案，减少对电力能源的依赖，降低运营成本。

3. 应急照明设计：在地下室设计中考虑到可能发生的紧急情况，合理规划应急照明系统，以确保在停电或其他紧急情况下的安全照明和疏散。

四、地下室设计的设备选型与设置1. 建筑设备的选型：根据地下室的使用要求，选择适当的建筑设备，如供水系统、排水系统、电力系统等，以满足地下室的功能需求。

2. 设备布局与设置：根据地下室的功能需求和空间限制，合理规划设备的布局和设置位置，确保设备的高效运行和安全使用。

五、地下室设计的防护措施与安全考虑1. 防火设计与防护：在地下室设计中，考虑到火灾可能带来的风险，采取防火隔离、自动灭火等防护措施，确保地下室的火灾安全。

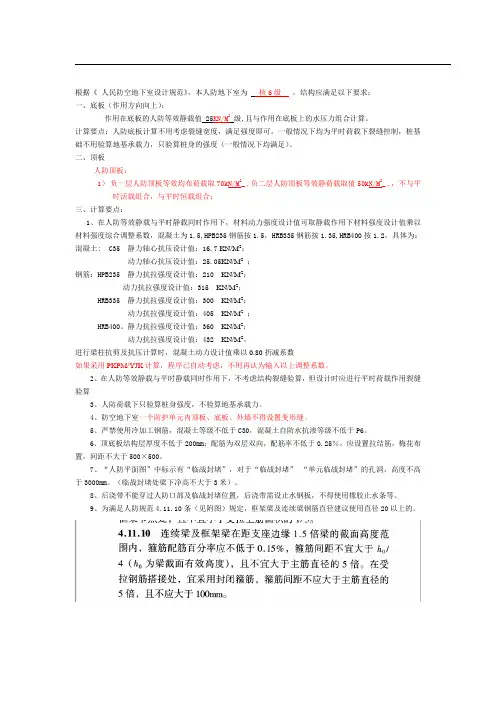

根据《人民防空地下室设计规范》，本人防地下室为核6级，结构应满足以下要求：一、底板（作用方向向上）：作用在底板的人防等效静载值 25KN/M2级,且与作用在底板上的水压力组合计算。

计算要点：人防底板计算不用考虑裂缝宽度，满足强度即可，一般情况下均为平时荷载下裂缝控制，桩基础不用验算地基承载力，只验算桩身的强度（一般情况下均满足）。

二、顶板人防顶板：1）负一层人防顶板等效均布荷载取70kN/M2_,负二层人防顶板等效静荷载取值50kN/M2_,，不与平时活载组合，与平时恒载组合；三、计算要点：1、在人防等效静载与平时静载同时作用下，材料动力强度设计值可取静载作用下材料强度设计值乘以材料强度综合调整系数，混凝土为1.5,HPB235钢筋按1.5，HRB335钢筋按1.35,HRB400按1.2，具体为：混凝土: C35 静力轴心抗压设计值：16.7 KN/M2；动力轴心抗压设计值：25.05KN/M2；钢筋：HPB235 静力抗拉强度设计值：210 KN/M2；动力抗拉强度设计值：315 KN/M2；HRB335 静力抗拉强度设计值：300 KN/M2；动力抗拉强度设计值：405 KN/M2；HRB400。

静力抗拉强度设计值：360 KN/M2；动力抗拉强度设计值：432 KN/M2。

进行梁柱抗剪及抗压计算时，混凝土动力设计值乘以0.80折减系数如果采用PKPM/YJK计算，程序已自动考虑，不用再认为输入以上调整系数。

2、在人防等效静载与平时静载同时作用下，不考虑结构裂缝验算，但设计时应进行平时荷载作用裂缝验算3、人防荷载下只验算桩身强度，不验算地基承载力。

4、防空地下室一个防护单元内顶板、底板、外墙不得设置变形缝。

5、严禁使用冷加工钢筋，混凝土等级不低于C30，混凝土自防水抗渗等级不低于P6。

6、顶底板结构层厚度不低于200mm；配筋为双层双向，配筋率不低于0.25％，应设置拉结筋，梅花布置，间距不大于500×500。

地下室人防设计要点地下室作为建筑物的一部分，主要用于储存、停泊、设备安装等功能。

地下室的人防设计至关重要，因为它关系到人员安全和灾害防范。

下面将介绍地下室人防设计的要点，供参考。

1.地下室出入口设计：地下室应设有充足的出入口，并采用宽敞、明亮的楼梯通道，以确保在发生紧急情况时人员能够顺利逃生。

出入口的位置应选在容易被注意到的地方，并设置明确的标识牌。

2.防火设计：地下室应进行防火隔离区的划分，以防止火势蔓延。

地下室的各个功能区域应设有相应的防火门和防火隔离墙，以控制火势蔓延的速度。

地下室的装修材料应选择防火性能好的材料。

3.应急疏散通道设计：地下室应设有足够的应急疏散通道，保证人员在紧急情况下能够快速、安全地撤离。

应急通道应保持畅通，避免物品杂乱堆放，通道上方不得设置任何临时设施或通信设备。

4.防爆设计：地下室的设计应考虑到防爆问题。

对于储存易燃易爆物品的地下室，应采取相关防爆措施，如良好的通风系统、防爆电气设备等。

同时，应设置防爆门和隔爆墙，以限制爆炸事故的蔓延。

5.通风设计：地下室应设计合理的通风系统，保证空气流通。

通风系统应具备良好的排烟和排湿功能，以确保地下室内空气质量良好。

通风系统的出口应设置在地面上方，以避免污染地面环境。

6.照明和紧急照明设计：地下室应设计合适的照明系统，保证室内足够的照明亮度，以方便人员的活动和操作。

此外，还应设置紧急照明系统，以满足在断电或其他紧急情况下的紧急照明需求。

8.防水设计：地下室应进行防水处理，以防止地下室内部积水。

防水设计应包括地下室墙体、地面和天花板等部位的防水处理，以确保地下室干燥、安全。

9.管道布置设计：地下室内的各种管道应进行合理的布置设计，以确保其安全和顺畅使用。

管道应符合相关安全规范和设计标准，并应尽量避开人员流动区域，以减少意外事故的发生。

总之，地下室人防设计的要点包括出入口设计、防火设计、应急疏散通道设计、防爆设计、通风设计、照明和紧急照明设计、应急通讯设计、防水设计和管道布置设计等。
